思科—三层交换机实现不同vlan的PC互通

article/2025/9/28 16:24:27

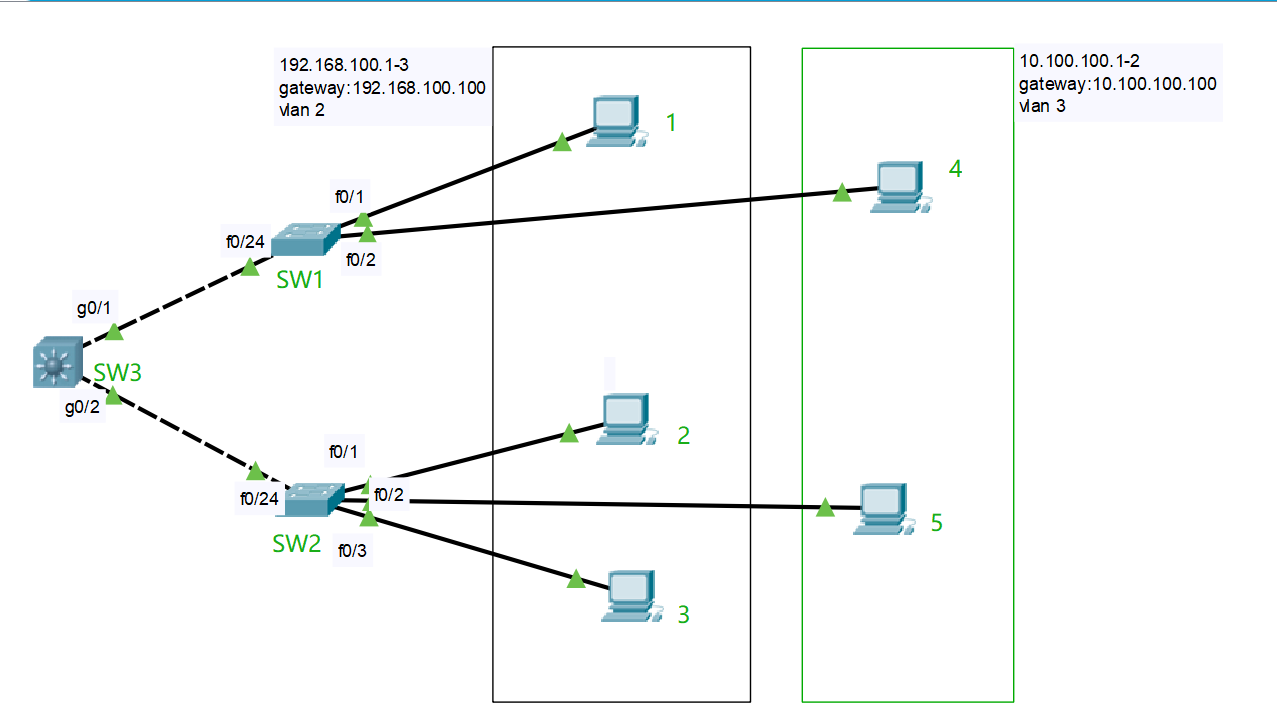

拓扑如下：
在这里插入图片描述

【1】、设置pc的IP地址
【2】、配置交换机SW1

Switch>en
Switch#conf t
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#no shutdown
Switch(config-if)#int f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#no shutdown
Switch(config-if)#int f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#no shutdown
Switch(config-if)#

【3】、配置交换机SW2

Switch>en
Switch#conf t
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#no shutdown
Switch(config)#int f0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#no shutdown
Switch(config-if)#int f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#no shutdown
Switch(config-if)#int f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#no shutdown
Switch(config-if)#

【4】、配置三层交换机SW3

Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int g0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#no shutdown
Switch(config-if)#int g0/2
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#int vlan 2
Switch(config-if)#ip add 192.168.100.100 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#int vlan 3
Switch(config-if)#ip add 10.100.100.100 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#
