RoboWare Studio - Open Source

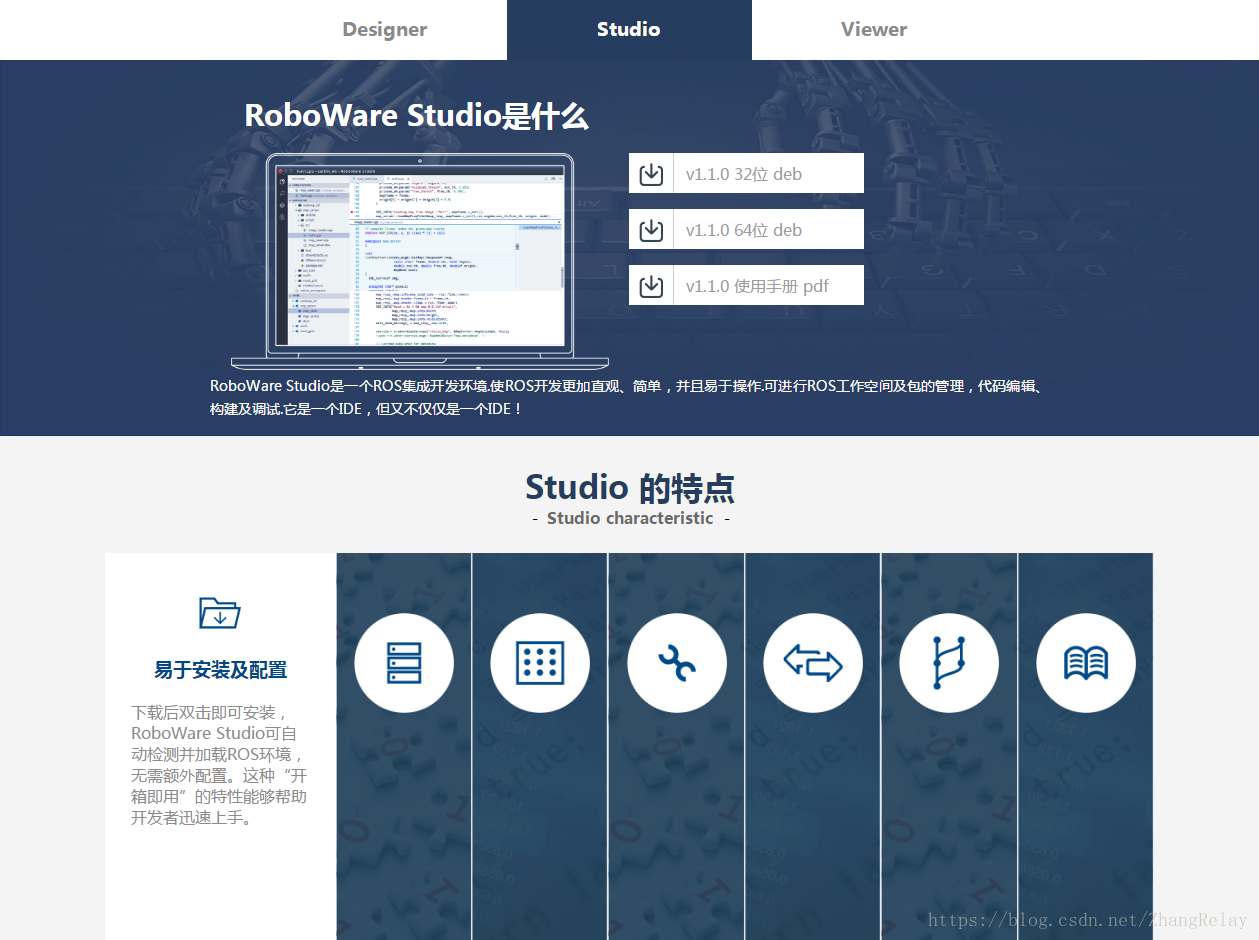

RoboWare Studio is an IDE environment for ROS development.It makes the ROS development visual, simple and manageable.It provides ROS workspace management, code editing, building and debugging.It is an IDE, but it will not be an IDE only!

Development

Please refer to the Development Guide or 开发指南 for details.

License

Licensed under the BSD License.

----

RoboWare Studio 开发指南开发者可参照本文档进行所需功能的开发。RoboWare Studio 基于 Visual Studio Code 的源代码进行二次开发，最新版本是 RoboWare Studio 1.2.0 基于 vscode 1.15.1。由于 RoboWare Studio 与 ROS 功能紧密结合，所以它只有 Linux deb 版本的，只能在 ubuntu 14.04 或更高版本的系统上进行开发，也只能在装有 ROS 的 ubuntu 系统上运行。RoboWare Studio 建议的开发环境：
系统环境：Ubuntu Linux Desktop v14.04 64bit，或更高版本
ROS环境：ROS 1，indigo，或更高版本
集成开发环境：vscode
nodejs：v7.4.0，或更高版本
electron：v1.6.6，或更高版本RoboWare Studio 在 vscode 的基础上已增加了哪些功能？1、检查打开目录的结构，保证打开的目录是一个合法的 ROS workspace，而普通的目录不予打开。
2、修改“new workspace”功能，使之在创建目录完成以后调用 ROS 的 catkin_init_workspace 命令初始化工作区。
3、分析打开的 ROS workspace 目录结构，在 explorer 的右键上下文菜单中对不同的目录和文件显示不同的功能，并一一实现新增的功能。
4、在 explorer 面板顶端增加任务选择列表，作为编译和部署选项。
5、在 explorer 面板底部增加 ROS 节点列表，用于显示编译出的 C++ ROS 节点文件。
6、在左侧新增一个 ROS 面板，用于显示一些 ROS 环境的信息，包括：Active Topic，Active Nodes，Active Services，Installed Packages，Installed Messages，Installed Services 六个列表。
7、在左侧新增一个 ROS Packages Manager 面板，用于管理 ROS 的官方软件包。
8、Edit 菜单增加 vim 编辑模式的切换菜单项。
9、增加 ROS 菜单，内有一些调用 ROS 命令的菜单项。
10、ROS message、service、action 文件的语法提示。
11、集成了 python 语法服务和调试插件、C++ 语法服务、CMake 语法提示、vim 编辑模式、C++ 调试器及远程调试插件。对 vscode 的源代码做了哪些修改？功能1：检查打开的目录结构
参考位置：/src/vs/code/electron-main/windows.ts：498
代码说明：检查要打开的路径是否是一个合法的 ROS workspace，检查的依据就是目录中应包含 /src/CMakeLists.txt 符号链接。如果不包含这个符号链接就会弹出提示框，终止打开路径。接下来在目录中检查是否存在 .vscode 目录，如果没有则会创建，并且将所有必要的预配置文件都写入目录中。功能2：创建新的 ROS workspace
参考位置：/src/vs/workbench/parts/files/browser/fileActions.ts：2094
代码说明：调用 service 的功能：/src/vs/workbench/services/ros/electron-browser/rosService.ts：26。打开文件对话框，创建目录，调用 ROS 命令初始化新的 ROS workspace，最后打开这个目录，切换到新的目录中。功能3：分析 ROS workspace 的目录结构，在不同层级和文件类型上加入不同的上下文菜单
参考位置：/src/vs/workbench/parts/files/browser/fileActions.contribution.ts：63
代码说明：在 stat 常量中可以获取到 explorer 树形控件中选中项的所有属性，stat.name 是目录项名，stat.isDirectory 指示是否是目录，stat.hasChild() 检查是否包含子目录项。用这些属性可以判断出不同文件的不同分支，在对应的分支中把对应的 Action 实例放入 actions 数组，即可为不同文件插入不同的菜单项。
目前实现的 explorer 上下文菜单功能非常多，这些功能都在 /src/vs/workbench/parts/files/browser/fileActions.ts 中实现，以下是插入到右键菜单中的 Action 类名：
AddRosPkgAction, ActivateRosPkgAction, DisactivateRosPkgAction, ActivateAllRosPkgAction, AddIncludeFolderAction, AddSrcFolderAction, AddMsgFolderAction, AddSrvFolderAction, AddActionFolderAction, AddLaunchFolderAction, AddCfgFolderAction, AddCppNodeAction, AddPythonNodeAction, AddCppClassAction, EditRosPkgDepAction, AddHeaderFileAction, AddCppFileAction, AddPyFileAction, AddMsgFileAction, AddSrvFileAction, AddActionFileAction, AddLaunchFileAction, AddCfgFileAction, RunLaunchFileAction, RunRemoteLaunchFileAction, PlayBagFileAction, LoopPlayBagFileAction功能4：explorer 标题栏上的任务选择列表
参考位置：/src/vs/workbench/parts/files/browser/explorerViewlet.ts：97
代码说明：在 explorer 的标题栏上增加了4个控件，方便快速地进行部署和编译，它们对应的 action 类：运行任务按钮：RunBuildTaskAction，任务列表：RunTaskActionItem，配置任务按钮：ConfigureTaskAction，配置远程任务参数按钮：ConfigureRemoteTaskAction。功能5：explorer 面板底部的 ROS 节点列表
参考位置：/src/vs/workbench/parts/files/browser/views/rosNodeView.ts
代码说明：ROS 节点列表的 view 类(RosNodeView)实际上是一个 ExplorerView 类的精简版，只用于查看编译出来的 C++ ROS 节点文件。类里重新实现了 FileRenderer 用于显示 ROS 节点的图标，重新实现了 FileFilter 用于过滤编译出来的无关文件，另外重新实现的还有 FileController, ActionProvider, FileAccessibilityProvider 都在 /src/vs/workbench/parts/files/browser/views/rosNodeViewer.ts 中。
重新实现的 RosNodeView 类在此处被调用 /src/vs/workbench/parts/files/browser/explorerViewlet.ts：49。显示在 explorerView 控件的下方。功能6：ROS 环境信息面板
参考位置：/src/vs/workbench/parts/ros/browser/rosViewlet.ts
代码说明：RosViewlet 是 ROS 环境信息面板的 Viewlet 类，其中包含了6个类似的 View 对象(rosTopicView, rosNodeView, rosServiceView, rosPackView, rosMsgView, rosSrvView)，用于显示不同的列表。这6个对象的共同基类 RosListView 在这里实现 /src/vs/workbench/parts/ros/browser/views/rosListView.ts。其功能是获取指定的 ROS 命令的执行结果，并且把结果用列表展示出来。功能7：ROS Packages Manager 面板
参考位置：/src/vs/rw/rpm/browser/viewlet.ts
代码说明：该模块从系统目录中获取已安装的 ROS 官方包，显示在列表中。未安装的包可执行"sudo apt-get install xxx"命令进行安装，已安装的包可执行"sudo apt-get remove xxx"命令进行卸载。功能8：切换 vim 编辑模式
参考位置：/src/vs/workbench/parts/extensions/browser/extensionsActions.ts：1296
代码说明：RoboWare Studio 采用了"vscodevim.vim" extension 实现了 vim 编辑模式，加载这个扩展即可打开 vim 模式，ToggleVimAction 类只是实现了是否加载"vscodevim.vim"的即时切换，当然，切换以后还需要重新加载整个窗口。功能9：ROS 功能菜单
参考位置：/src/vs/code/electron-main/menus.ts：884
代码说明：ROS 有一些专用的工具，都可以用菜单打开，添加菜单的方法可依照 vscode 的代码。而 ROS 菜单功能的实现大部分都实现在 /src/vs/workbench/parts/ros/browser/rosActions.ts 中。包括一些调用 ROS 命令的功能，和打开 ROS 相关配置文件的功能。功能10：ROS 文件语法高亮
参考位置：/extensions/ros
代码说明：RoboWare Studio 实现了一些简单的 ROS message、service、action 文件语法高亮，实现的方法就是采用了 vscode 的语言扩展功能。在 /extensions/ros 目录中的就是该扩展的语法配置文件，详情请参考 vscode 的官方文档。功能11：集成第三方扩展
参考位置：/extensions
代码说明：RoboWare Studio 去除了一些 vscode 中集成的扩展，也增加了一些第三方扩展，这些扩展都存放在 /extensions 目录中。内容包括：
python 语法及调试扩展：donjayamanne.python-0.6.9
C++ 语法自动完成扩展：RichardHe.you-complete-me-1.0.36
CMake 语法高亮扩展：twxs.cmake-0.0.17
vim 编辑模式扩展：vscodevim.vim-0.9.0
gdb 调试器支持扩展：webfreak.debug-0.21.2
C++ 代码格式化扩展：xaver.clang-format-1.5.0
注意：在代码中修复了 webfreak.debug 扩展中的一个问题，参考：/extensions/webfreak.debug-0.21.2/out/src/backend/mi2/mi2.js：154，在此增加了关键的一行，这样可以保证在远程调试时是用登录模式执行 gdb 命令，如果不加入这一行将无法在远程主机上获取到 ROS 环境变量。另外 RoboWare Studio 对 vscode 做了一些针对 ROS 开发者使用习惯上的修改，在此不进行详细描述。开发者可以对比与 vscode 代码的不同之处。济南汤尼机器人科技有限公司

----

具体信息查阅官网最新文档。

----
