背景介绍及原理

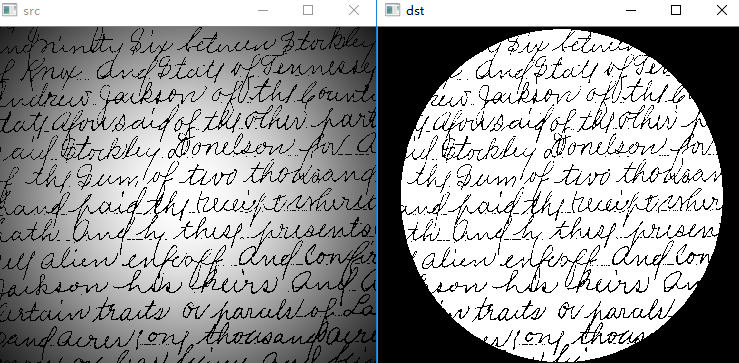

前面介绍了OTSU算法和最大熵算法，但这两种算法都属于全局阈值法，所以对于某些光照不均的图像，这种全局阈值分割的方法会显得苍白无力，如下图：

显然，这样的阈值处理结果不是我们想要的，那么就需要一种方法来应对这样的情况。

这种办法就是自适应阈值法(adaptiveThreshold)，它的思想不是计算全局图像的阈值，而是根据图像不同区域亮度分布，计算其局部阈值，所以对于图像不同区域，能够自适应计算不同的阈值，因此被称为自适应阈值法。(其实就是局部阈值法)

如何确定局部阈值呢？可以计算某个邻域(局部)的均值、中值、高斯加权平均(高斯滤波)来确定阈值。值得说明的是：如果用局部的均值作为局部的阈值，就是常说的移动平均法(听起来挺高大上，其实......逃)。

OpenCV提供的API：

void adaptiveThreshold(InputArray src, OutputArray dst, double maxValue,int adaptiveMethod, int thresholdType, int blockSize, double C)

说明下各参数：

InputArray src：源图像

OutputArray dst：输出图像，与源图像大小一致

int adaptiveMethod：在一个邻域内计算阈值所采用的算法，有两个取值，分别为 ADAPTIVE_THRESH_MEAN_C 和 ADAPTIVE_THRESH_GAUSSIAN_C 。

ADAPTIVE_THRESH_MEAN_C的计算方法是计算出领域的平均值再减去第七个参数double C的值。

ADAPTIVE_THRESH_GAUSSIAN_C的计算方法是计算出领域的高斯均值再减去第七个参数double C的值。

int thresholdType：这是阈值类型，只有两个取值，分别为 THRESH_BINARY 和THRESH_BINARY_INV 具体的请看官方的说明，这里不多做解释。

int blockSize：adaptiveThreshold的计算单位是像素的邻域块，这是局部邻域大小，3、5、7等。

double C：这个参数实际上是一个偏移值调整量，用均值和高斯计算阈值后，再减或加这个值就是最终阈值。

注：相比OpenCV的API，我多用了一个中值法确定阈值。

基于OpenCV实现

#include <iostream>
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgproc.hpp>enum adaptiveMethod{meanFilter,gaaussianFilter,medianFilter};void AdaptiveThreshold(cv::Mat& src, cv::Mat& dst, double Maxval, int Subsize, double c, adaptiveMethod method = meanFilter){if (src.channels() > 1)cv::cvtColor(src, src, CV_RGB2GRAY);cv::Mat smooth;switch (method){case  meanFilter:cv::blur(src, smooth, cv::Size(Subsize, Subsize));  //均值滤波break;case gaaussianFilter:cv::GaussianBlur(src, smooth, cv::Size(Subsize, Subsize),0,0); //高斯滤波break;case medianFilter:cv::medianBlur(src, smooth, Subsize);   //中值滤波break;default:break;}smooth = smooth - c;//阈值处理src.copyTo(dst);for (int r = 0; r < src.rows;++r){const uchar* srcptr = src.ptr<uchar>(r);const uchar* smoothptr = smooth.ptr<uchar>(r);uchar* dstptr = dst.ptr<uchar>(r);for (int c = 0; c < src.cols; ++c){if (srcptr[c]>smoothptr[c]){dstptr[c] = Maxval;}elsedstptr[c] = 0;}}}int main(){cv::Mat src = cv::imread("I:\\Learning-and-Practice\\2019Change\\Image process algorithm\\Img\\Fig1049(a)(spot_shaded_text_image).tif");if (src.empty()){return -1;}if (src.channels() > 1)cv::cvtColor(src, src, CV_RGB2GRAY);cv::Mat dst, dst2;double t2 = (double)cv::getTickCount();AdaptiveThreshold(src, dst, 255, 21, 10, meanFilter);  //t2 = (double)cv::getTickCount() - t2;double time2 = (t2 *1000.) / ((double)cv::getTickFrequency());std::cout << "my_process=" << time2 << " ms. " << std::endl << std::endl;cv::adaptiveThreshold(src, dst2, 255, cv::ADAPTIVE_THRESH_MEAN_C, cv::THRESH_BINARY, 21, 10);cv::namedWindow("src", CV_WINDOW_NORMAL);cv::imshow("src", src);cv::namedWindow("dst", CV_WINDOW_NORMAL);cv::imshow("dst", dst);cv::namedWindow("dst2", CV_WINDOW_NORMAL);cv::imshow("dst2", dst2);//cv::imwrite("I:\\Learning-and-Practice\\2019Change\\Image process algorithm\\Image Filtering\\MeanFilter\\TXT.jpg",dst);cv::waitKey(0);
}
