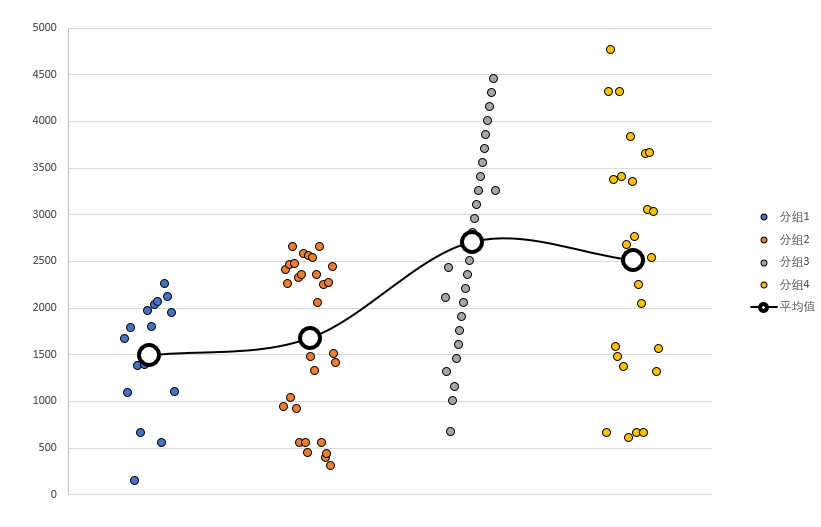

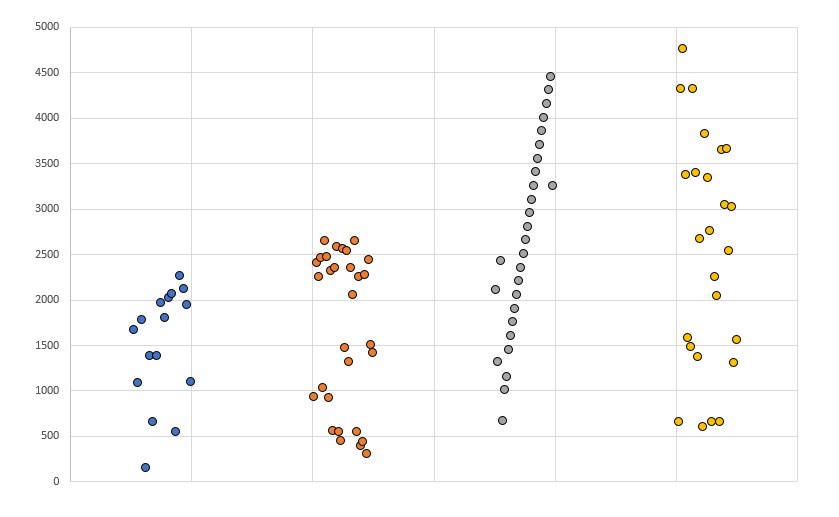

前段时间在朋友圈发了一个散点图，好多朋友说很漂亮，想要学习制作方法，今天小编就为大家解析这个散点图的做法。我们先来看看这个散点图：



       这个散点图一共分为四类，每一类按照顺序进行散点图的绘制，不同类别使用不同的颜色区分，并在图中标出平均值进行连线。



数据准备

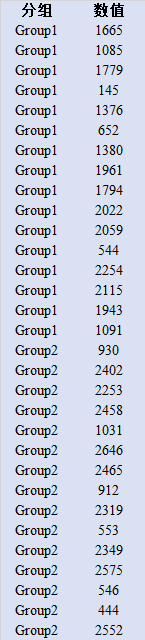

将分组数据准备成如下形式：

此处仅仅截除两个Group，大家可以根据需要选择各个group，此处不用进行排序，分组展示即可，下面我们来构造辅助列：

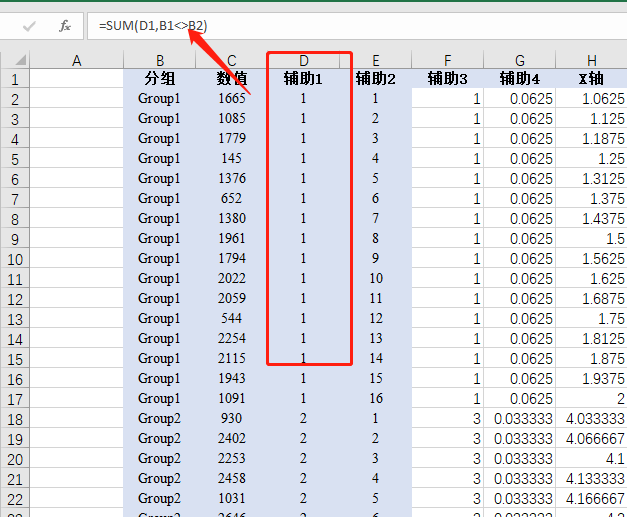

1、第一个辅助列，作用是将每个分组按照1，2，3。。。的顺序标个序号，具体公式是：



2、第二个辅助列，是用来规定散点图每个分组横坐标的起点，由于图中各个散点图之间要有一定的间隔，所以起点以1，3，5等奇数开始。



要构造这个奇数，此处首先构造一个第几组的辅助列，这一列有两种方式构造，可以提取B列中的1，2，3等字符构造，使用RIGHT函数。当然，也不排除分组名称中没有1，2，3，因而本文使用第二种方式构造：

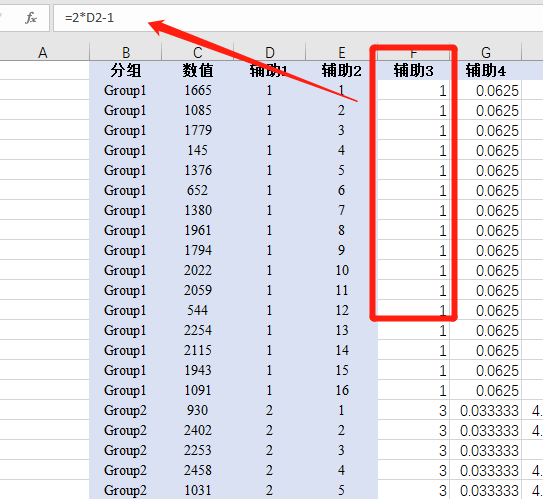

然后再使用2n-1的公式构造奇数，当然高手可以两个公式嵌套，一步到位。





3、第三个就是规定每个分组之间的每个散点的横向间隔，此处间隔则是将1按照每个分组点的个数进行分割，本文样例中的每个分组，散点个数是不同的，因而使用如下公式：





此处使用countif公式，是分组计数的公式，当然本文是以1作为一个散点图的长度，如果点非常多，想要以其他的长度作为分组，则乘以其他值。当然，要记得在前面设置间隔的过程中，相应的修改。

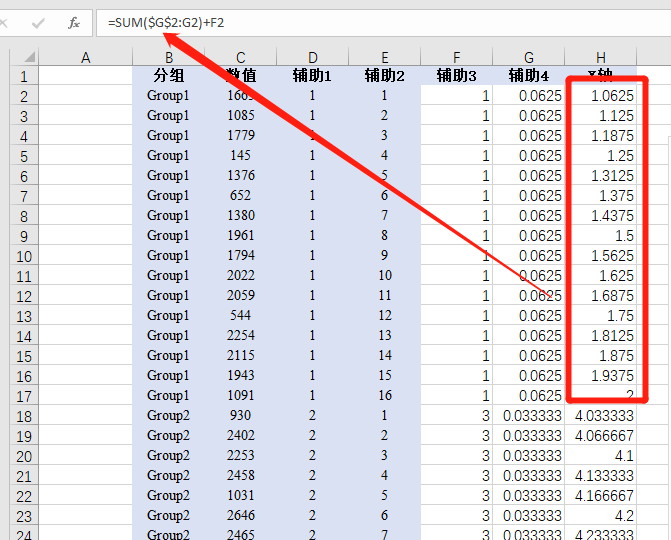

4、最后就是对每个坐标点的横坐标进行定义，使用辅助3（F列）加上辅助4（G列）的累计相加即可，使用公式如下：





自此，所有的辅助列便已经构造完毕，当然这里面的这些辅助列只是为了讲解构造思路，可以将公式进行叠加，减少辅助列的数量。



画图



首先选择Group1的数据画散点图：

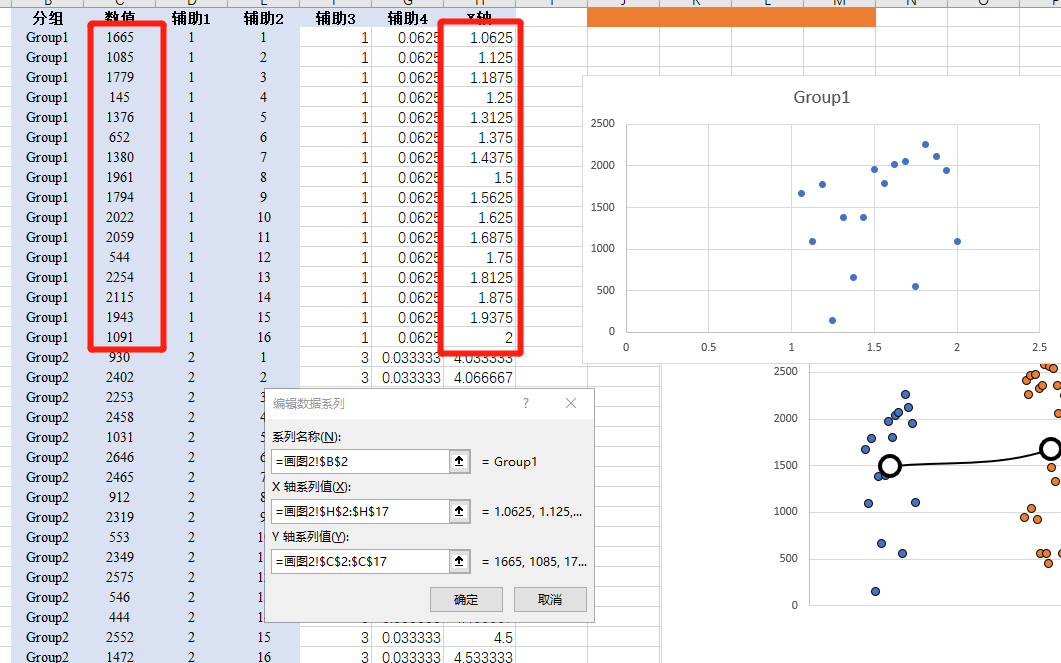

分别选择横坐标和纵坐标，并对散点图的样式进行设置，选择散点，更改系列样式：

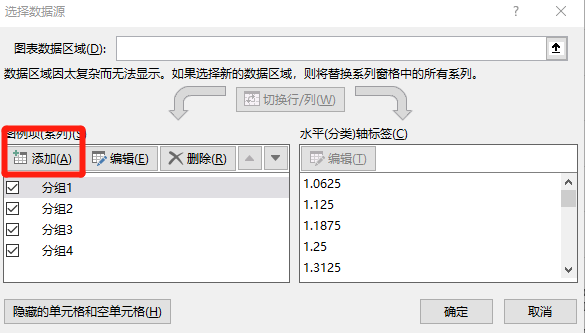

根据自己的需求逐个选择分组，增加数据并进行描点画图即可。

这样，我们就形成了一个初步的分类散点图了。

画完散点，我们来计算中间的均值数据，均值数据我们用透视表透视一下即可得出：



然后将均值数据也增加到图中，这里注意X轴选择每个分组的中间值，Y轴是选择刚刚透视的均值：

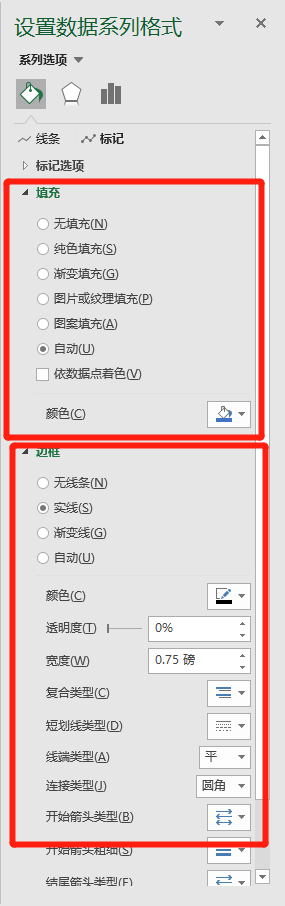

再将数据点样式改为中间白色，边框黑色即可，这样一个分类散点图就大功告成了，其他图表元素可以根据需要再增添即可。
