在处理一些实验数据时，通常要画散点图，本来EXCEL自带的散点图功能也很好，但是为了秀一下，我们也要用到MATLAB来画图，下面来介绍一下实现方法。
如果你第一次使用MATLAB，那就要从头开始介绍了。

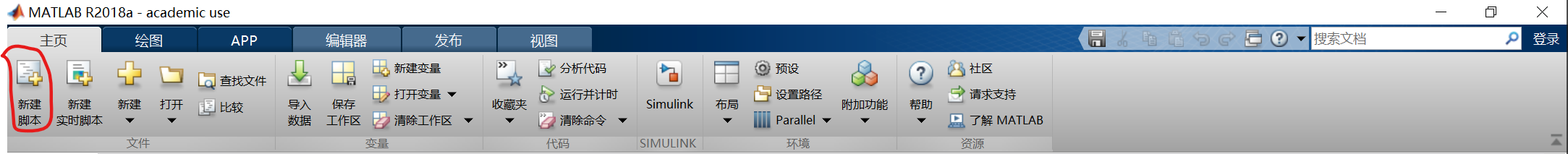

首先来新建一个脚本。
然后进入编辑器页面，就可以写代码了。

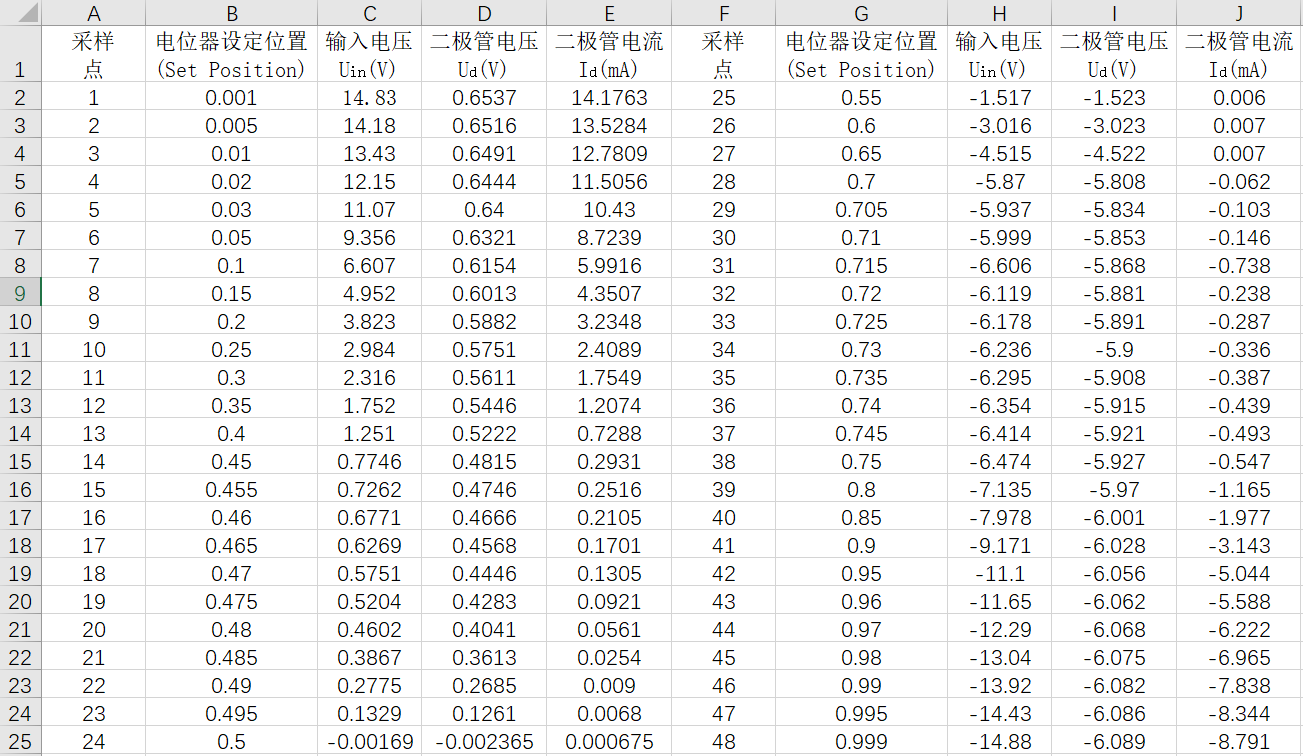

下面进入正题，首先，我们要注意看EXCEL中数据的格式，令新手左右为难，难上加难的是这种格式：
注意看这里实验数据，我们要绘制伏安特性曲线，以二极管电压为x轴，电流为y轴，但是E和F之间分块，48组数据不是竖着排列，而是分成两块横着排列，这时我们就要思考了，该怎么把这两组数据合并到一起呢，答案是合并到一个数组里面。
下面以上述EXCEL文件为例，给出代码。
name='xxxx.xlsx';%这里的xxxx是EXCEL文件的名字，而且需要将它和.m文件放在同一个文件夹下
a=xlsread(name,'D2:D25');
a=a';
b=xlsread(name,'I2:I25');
b=b';
x=[a,b]';
c=xlsread(name,'E2:E25');
c=c';
d=xlsread(name,'J2:J25');
d=d';
y=[c,d]';
plot(x,y,'b-o'),grid on;%b-o是颜色和图案，可调
title('稳压二极管1N4735A伏安特性曲线仿真生成');%下面是一些图例，坐标轴说明
legend('1N4735A伏安特性曲线');
xlabel('电压Ud(V)');
ylabel('电流Id(mA)');
写完代码后，点击运行按钮，会进入保存文件。这里有一个大坑，就是输入m文件的名字一定要符合命名标准，否则会出错。matlab文件命名最主要的原则是第一个字符不能是数字和下划线，不能有空格。而且最好也不要出现其他符号
当你保存完.m文件后，如果没有错误，就会画出这样的散点图。
至此，就大功告成了。
