1. 概述

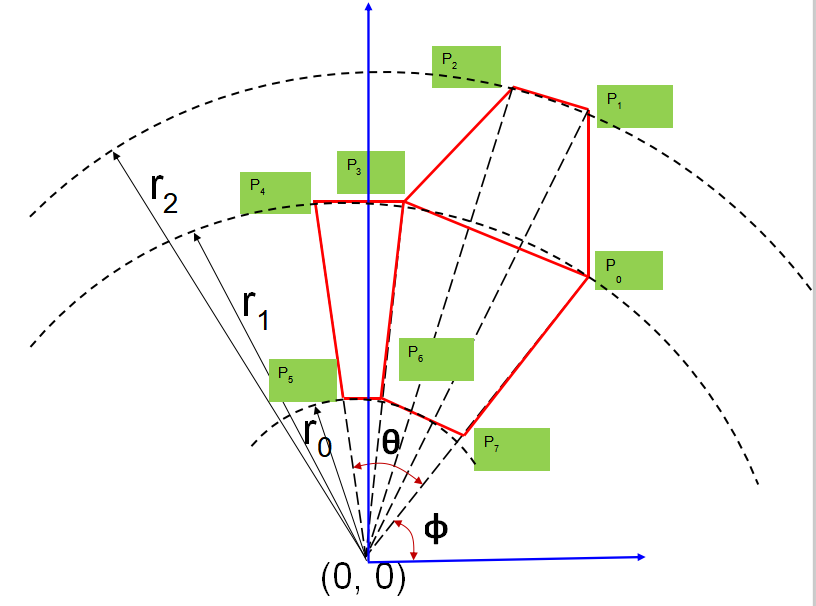

高级计算机三维建模第二次小实习,利用opengl在提供的基础代码上绘制完整的齿轮。绘制思路如下图:
在这里插入图片描述

2. 注意事项

  1. p 0 , p 7 , p 6 , p 3 p_0,p_7,p_6,p_3 p0,p7,p6,p3这四点所组成的平面采取了三角形绘制的方式,绘制顺序为 p 7 → p 0 → p 6 → p 3 p_7\rightarrow p_0\rightarrow p_6\rightarrow p_3 p7p0p6p3,每一次循环中一次顺序绘制面,到下一次循环中的第一个点则为 p 5 → p 4 → p i p_5\rightarrow p_4\rightarrow p_i p5p4pi,这样,使用GL_TRIANGLE_STRIP进行绘制,即可连续绘制出齿轮一个面;
  2. 当使用glEnable(GL_CULL_FACE)时,绘制齿轮的反面时,重点需要注意,绘制点的顺序要由原来的逆时针变为顺时针(注:opengl绘制时,默认逆时针为正面),即顺序变为 p 0 → p 7 → p 3 → p 6 p_0\rightarrow p_7\rightarrow p_3\rightarrow p_6 p0p7p3p6,这样,当翻转齿轮时,才能够看见齿轮背面;或者不使用glEnable((GL_CULL_FACE);
  3. 记得添加法线,否则由于默认正面的原因,齿轮背面看起来是黑的,法线信息根据z轴(垂直于屏幕)来决定,齿轮正面朝外(即为+),背面朝内(即为-);
  4. 齿轮齿的法线比较麻烦,因为是旋转一周的,无法指定固定朝向。

3. 绘制结果与代码

3.1 齿轮结果图

在这里插入图片描述

3.2 完整代码

#include <GL/freeglut.h>
#include <stdlib.h>
#include <math.h>const double PI=3.14159265;GLfloat g_rotx = 20.0, g_roty = 30.0, g_rotz = 0.0, g_angle=0.0;
GLfloat g_modelPos[3] = {0, 0, -20};
GLfloat g_lightPos[4] = {15.0, 15.0, 10.0, 0.0};
GLfloat g_color1[4] =  {0.8, 0.1, 0.0, 1.0};
GLfloat g_color2[4] =  {0.0, 0.8, 0.2, 1.0};
GLfloat g_color3[4] =  {0.2, 0.2, 1.0, 1.0};bool g_bStartAnim = true;static void resize(int w, int h)
{glViewport(0,0,(GLsizei)w,(GLsizei)h);glMatrixMode(GL_PROJECTION) ;glLoadIdentity() ;gluPerspective(45.0,(GLfloat)w/(GLfloat)h,0.2,100.0) ;glMatrixMode(GL_MODELVIEW) ;glLoadIdentity() ;
}void init(void)
{glLightfv(GL_LIGHT0, GL_POSITION, g_lightPos);//glEnable(GL_CULL_FACE);glEnable(GL_LIGHTING);glEnable(GL_LIGHT0);glEnable(GL_DEPTH_TEST);
}/*Input:  inner_radius - radius of hole at centerouter_radius - radius at center of teethwidth - width of gearteeth - number of teethtooth_depth - depth of tooth */
void DrawGear(GLfloat inner_radius, GLfloat outer_radius, GLfloat width, GLint teeth, GLfloat tooth_depth)
{GLint i;GLfloat r0, r1, r2;GLfloat angle, da;GLfloat u, v, len;r0 = inner_radius;r1 = outer_radius - tooth_depth / 2.0;r2 = outer_radius + tooth_depth / 2.0;da = 2.0 * PI / teeth / 4.0;glShadeModel(GL_FLAT);glNormal3f(0.0, 0.0, 1.0);//Draw front faceglBegin(GL_TRIANGLE_STRIP);for (i = 0; i <= teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r0 * cos(angle), r0 * sin(angle), width * 0.5);glNormal3f(0,0,1);glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0.5);glNormal3f(0,0,1);glVertex3f(r0 * cos(angle + 3 * da), r0 * sin(angle + 3 * da), width * 0.5);glNormal3f(0,0,1);glVertex3f(r1 * cos(angle + 3 * da), r1 * sin(angle + 3 * da), width * 0.5);glNormal3f(0,0,1);}glEnd();//Draw front sides of teethglBegin(GL_QUADS);da = 2.0 * PI / teeth / 4.0;for (i = 0; i < teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0.5);glNormal3f(0,0,1);glVertex3f(r2 * cos(angle + da), r2 * sin(angle + da), width * 0.5);glNormal3f(0,0,1);glVertex3f(r2 * cos(angle + 2 * da), r2 * sin(angle + 2 * da), width * 0.5);glNormal3f(0,0,1);glVertex3f(r1 * cos(angle + 3 * da), r1 * sin(angle + 3 * da), width * 0.5);glNormal3f(0,0,1);}glEnd();//Draw back faceglBegin(GL_TRIANGLE_STRIP);for (i = 0; i <= teeth; i++){angle = i * 2.0 * PI / teeth;/*glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0);glNormal3f(0,0,-1);glVertex3f(r0 * cos(angle), r0 * sin(angle), width * 0);glNormal3f(0,0,-1);glVertex3f(r1 * cos(angle + 3 * da), r1 * sin(angle + 3 * da), width * 0);glNormal3f(0,0,-1);glVertex3f(r0 * cos(angle + 3 * da), r0 * sin(angle + 3 * da), width * 0);glNormal3f(0,0,-1);*/glVertex3f(r0 * cos(angle), r0 * sin(angle), width * 0);glNormal3f(0,0,-1);glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0);glNormal3f(0,0,-1);glVertex3f(r0 * cos(angle + 3 * da), r0 * sin(angle + 3 * da), width * 0);glNormal3f(0,0,-1);glVertex3f(r1 * cos(angle + 3 * da), r1 * sin(angle + 3 * da), width * 0);glNormal3f(0,0,-1);}glEnd();//Draw back sides of teethglBegin(GL_QUADS);da = 2.0 * PI / teeth / 4.0;for (i = 0; i < teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r2 * cos(angle + da), r2 * sin(angle + da), width * 0);glNormal3f(0,0,-1);glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0);glNormal3f(0,0,-1);glVertex3f(r1 * cos(angle + 3 * da), r1 * sin(angle + 3 * da), width * 0);glNormal3f(0,0,-1);glVertex3f(r2 * cos(angle + 2 * da), r2 * sin(angle + 2 * da), width * 0);glNormal3f(0,0,-1);}glEnd();//xiaoyuanglBegin(GL_QUAD_STRIP);for(i = 0; i <= teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r0 * cos(angle), r0 * sin(angle), width * 0);glVertex3f(r0 * cos(angle), r0 * sin(angle), width * 0.5);glVertex3f(r0 * cos(angle+3*da), r0 * sin(angle+3*da), width * 0);glVertex3f(r0 * cos(angle+3*da), r0 * sin(angle+3*da), width * 0.5);}glEnd();//dayuanglBegin(GL_QUAD_STRIP);for(i = 0; i <= teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0.5);glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0);glVertex3f(r1 * cos(angle+3*da), r1 * sin(angle+3*da), width * 0.5);glVertex3f(r1* cos(angle+3*da), r1 * sin(angle+3*da), width * 0);}glEnd();//shangchiglBegin(GL_QUADS);for(i = 0; i < teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r2 * cos(angle+da), r2 * sin(angle+da), width * 0.5);glNormal3f(1,0,0);glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0.5);glNormal3f(1,0,0);glVertex3f(r1 * cos(angle), r1 * sin(angle), width * 0);glNormal3f(1,0,0);glVertex3f(r2* cos(angle+da), r2 * sin(angle+da), width * 0);glNormal3f(1,0,0);}glEnd();//xiachiglBegin(GL_QUADS);for(i = 0; i < teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r2* cos(angle+2*da), r2 * sin(angle+2*da), width * 0);glVertex3f(r1 * cos(angle+3*da), r1 * sin(angle+3*da), width * 0);glVertex3f(r1 * cos(angle+3*da), r1 * sin(angle+3*da), width * 0.5);glVertex3f(r2 * cos(angle+2*da), r2 * sin(angle+2*da), width * 0.5);}glEnd();//zuiwaimianglBegin(GL_QUADS);for(i = 0; i < teeth; i++){angle = i * 2.0 * PI / teeth;glVertex3f(r2 * cos(angle+2*da), r2 * sin(angle+2*da), width * 0.5);glVertex3f(r2 * cos(angle+1*da), r2 * sin(angle+1*da), width * 0.5);glVertex3f(r2* cos(angle+1*da), r2 * sin(angle+1*da), width * 0);glVertex3f(r2 * cos(angle+2*da), r2 * sin(angle+2*da), width * 0);}glEnd();}static void display(void)
{glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);if(g_bStartAnim)g_angle = 30*glutGet(GLUT_ELAPSED_TIME) / 1000.0;glLoadIdentity() ;glTranslatef(g_modelPos[0], g_modelPos[1], g_modelPos[2]);glPushMatrix();glRotatef(g_rotx, 1.0, 0.0, 0.0);glRotatef(g_roty, 0.0, 1.0, 0.0);glRotatef(g_rotz, 0.0, 0.0, 1.0);glPushMatrix();glTranslatef(-3.0, -2.0, 0.0);glRotatef(g_angle, 0.0, 0.0, 1.0);glMaterialfv(GL_FRONT, GL_AMBIENT_AND_DIFFUSE, g_color1);DrawGear(1.0, 4.0, 1.0, 20, 0.7);glPopMatrix();glPopMatrix();glutSwapBuffers();
}static void key(unsigned char key, int x, int y)
{switch (key){case 27 :exit(0);break;case 'w':g_rotx += 5;break;case 's':g_rotx -= 5;break;case 'a':g_roty += 5;break;case 'd':g_roty -= 5;break;case 'q':g_rotz += 5;break;case 'e':g_rotz -= 5;break;case 'z':g_modelPos[2] += 1;break;case 'x':g_modelPos[2] -= 1;break;case ' ':g_bStartAnim = !g_bStartAnim;break;}glutPostRedisplay();
}static void idle(void)
{glutPostRedisplay();
}int main(int argc, char *argv[])
{glutInit(&argc, argv);glutInitWindowSize(800, 600);glutInitWindowPosition(10,10);glutInitDisplayMode(GLUT_RGB | GLUT_DOUBLE | GLUT_DEPTH);glutCreateWindow("Shapes");glutReshapeFunc(resize);glutDisplayFunc(display);glutKeyboardFunc(key);glutIdleFunc(idle);glClearColor(1, 1, 1, 1);init();glutMainLoop();return 0;
}
