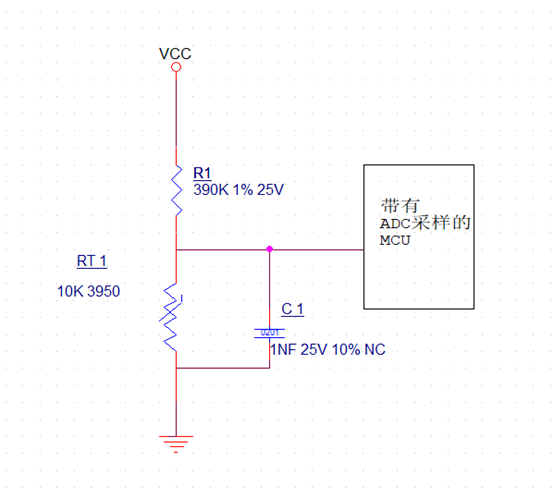

一.硬件

STC15W408AS单片机 10KNTC热敏电阻



二.资料

热敏电阻阻值温度对应表 -30摄氏度~240摄氏度对应的阻值    每个温度对应一个阻值

三.计算方法

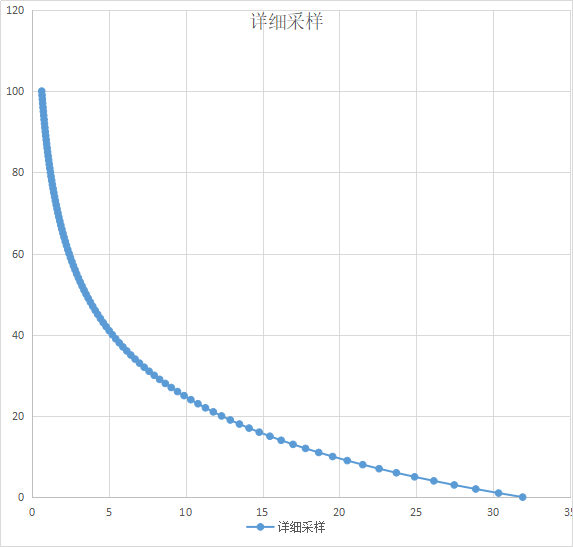

根据需求,我这测试只用选取0~100度区间就OK了.也就是100个点 , 用表格绘制曲线图.Y轴是温度,X轴是电阻值,单位KΩ.这是一个非线性曲线,所以我们很难求解. 所以不如把它划分成多个区间,每个区间都是一小段直线.

0~100度划分了17个区间 ,当然划分的区间越多结果就越精确,这样就能得到16个线段了,然后求出16个一元一次方程的解,把ADC测出的阻值带入到对应的方程里,就能求出对应的温度.

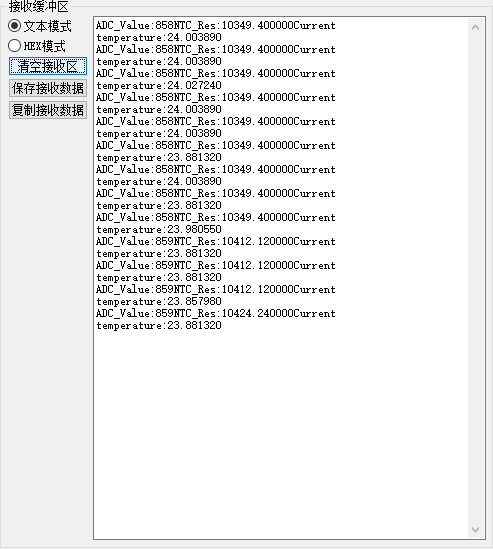

四.求温度代码

#include <stdio.h>/*10K NTC 温度与阻值对应表 X轴代表温度  Y轴代表阻值*/
uint16_t X_Temp[17] = {0,6,12,18,25,31,37,45,50,57,63,70,76,83,89,94,100};
uint16_t Y_Res[17] = {31908,23698,17794,13498,9900,7625,5925,4288,3529,2709,2177,1701,1386,1101,909,778,649};/**************************************************函数名称:OneDimensionalEquation                                  *功    能:解一元一次方程   给出两点坐标和第三点的x值或y值  得出第三点y值或x值                          *参    数:                                      *返 回 值:                                     *************************************************/
float OneDimensionalEquation(uint16_t x1,uint16_t y1,uint16_t x2,uint16_t y2,uint16_t Unkown_x,uint16_t Unkown_y)
{float k = 0;float b = 0;k = (((int32_t)y1-(int32_t)y2)/((int32_t)x1-(int32_t)x2));b = y1-x1*k;if(0 == Unkown_x)  //如果unknown_x设为0 就是求x的值 否则求y值return ((float)Unkown_y-b)/k;elsereturn ((float)Unkown_x*k+b);
}
/**************************************************函数名称:uint8_t Res_To_Temperature(uint16_t NTC_Res)                  *功    能:计算真实温度              *参    数:NTC当前阻值                             *返 回 值:温度值                            *************************************************/
float Res_To_Temperature(uint16_t NTC_Res)
{uint8_t Loop = 0;uint8_t StartPoint = 0;float RealTemp = 0;/*查找阻值所对应的区间*/for(Loop = 0;Loop < 17;Loop++){if(NTC_Res > Y_Res[Loop+1]){StartPoint = Loop;break;}}RealTemp = (float)OneDimensionalEquation(X_Temp[StartPoint],Y_Res[StartPoint],X_Temp[StartPoint+1],Y_Res[StartPoint+1],0,NTC_Res);return RealTemp;
}

 五.阻值表

区间采样阻值表

Temp.	Rmin
(deg. C)	( Ohms)
0	31908
6	23698
12	17794
18	13498
25	9900
31	7625
37	5925
45	4288
50	3529
57	2709
63	2177
70	1701
76	1386
83	1101
89	909
94	778
100	649

详细组织表

Temp.	Rmax	Rnor	Rmin
(deg. C)	(k Ohms)	(k Ohms)	(k Ohms)
-30	184.3727	177.3726	170.6211
-29	173.1351	166.6654	160.4213
-28	162.6553	156.674	150.8976
-27	152.8776	147.3463	142.0008
-26	143.7506	138.6339	133.686
-25	135.227	130.4927	125.9115
-24	127.2633	122.8816	118.6389
-23	119.8193	115.763	111.8328
-22	112.8579	109.1019	105.4603
-21	106.345	102.8663	99.4914
-20	100.249	97.0264	93.8979
-19	94.5407	91.5547	88.6541
-18	89.1931	86.4258	83.736
-17	84.1813	81.6163	79.1214
-16	79.4823	77.1043	74.7899
-15	75.0747	72.8697	70.7223
-14	70.9387	68.8937	66.9011
-13	67.0559	65.1592	63.3099
-12	63.4095	61.65	59.9334
-11	59.9836	58.3513	56.7577
-10	56.7636	55.2491	53.7697
-9	53.736	52.3307	50.9571
-8	50.8882	49.5841	48.3086
-7	48.2085	46.9982	45.8137
-6	45.686	44.5627	43.4627
-5	43.3105	42.268	41.2465
-4	41.0727	40.1052	39.1565
-3	38.9639	38.0658	37.1848
-2	36.9758	36.1423	35.3241
-1	35.1009	34.3274	33.5675
0	33.3321	32.6142	31.9086
1	31.6628	30.9966	30.3415
2	30.0869	29.4688	28.8605
3	28.5986	28.0251	27.4604
4	27.1925	26.6606	26.1364
5	25.8638	25.3704	24.8839
6	24.6076	24.1501	23.6987
7	23.4197	22.9955	22.5768
8	22.2959	21.9028	21.5144
9	21.2325	20.8682	20.5081
10	20.2259	19.8884	19.5546
11	19.2727	18.9602	18.6509
12	18.3699	18.0806	17.7941
13	17.5144	17.2467	16.9815
14	16.7036	16.4561	16.2106
15	15.9349	15.7061	15.479
16	15.2059	14.9945	14.7845
17	14.5143	14.3191	14.1251
18	13.858	13.6779	13.4988
19	13.235	13.069	12.9037
20	12.6435	12.4905	12.3381
21	12.0817	11.9409	11.8005
22	11.5479	11.4184	11.2893
23	11.0407	10.9217	10.803
24	10.5585	10.4494	10.3403
25	10.1	10	9.9
26	9.6724	9.5724	9.4725
27	9.2651	9.1654	9.0659
28	8.8773	8.7779	8.6788
29	8.5078	8.4089	8.3104
30	8.1556	8.0574	7.9597
31	7.8199	7.7225	7.6256
32	7.4999	7.4033	7.3073
33	7.1946	7.099	7.004
34	6.9034	6.8088	6.7149
35	6.6255	6.5321	6.4393
36	6.3603	6.268	6.1764
37	6.1071	6.016	5.9257
38	5.8654	5.7755	5.6865
39	5.6344	5.5459	5.4581
40	5.4138	5.3266	5.2402
41	5.203	5.1171	5.0321
42	5.0015	4.9169	4.8333
43	4.8088	4.7257	4.6435
44	4.6246	4.5428	4.462
45	4.4484	4.368	4.2886
46	4.2798	4.2008	4.1229
47	4.1184	4.0409	3.9644
48	3.964	3.8878	3.8128
49	3.8162	3.7414	3.6678
50	3.6746	3.6012	3.529
51	3.539	3.467	3.3962
52	3.4091	3.3385	3.2691
53	3.2846	3.2154	3.1474
54	3.1653	3.0975	3.0308
55	3.051	2.9845	2.9191
56	2.9413	2.8762	2.8121
57	2.8362	2.7723	2.7096
58	2.7353	2.6727	2.6113
59	2.6385	2.5772	2.5171
60	2.5457	2.4856	2.4268
61	2.4566	2.3977	2.3401
62	2.371	2.3134	2.257
63	2.2888	2.2324	2.1772
64	2.2099	2.1547	2.1007
65	2.1341	2.0801	2.0272
66	2.0613	2.0084	1.9567
67	1.9913	1.9396	1.8889
68	1.9241	1.8734	1.8239
69	1.8594	1.8098	1.7614
70	1.7973	1.7487	1.7013
71	1.7375	1.69	1.6436
72	1.68	1.6335	1.5881
73	1.6247	1.5792	1.5348
74	1.5715	1.5269	1.4835
75	1.5202	1.4767	1.4342
76	1.4709	1.4283	1.3868
77	1.4235	1.3818	1.3411
78	1.3778	1.3369	1.2972
79	1.3337	1.2938	1.2549
80	1.2913	1.2523	1.2143
81	1.2505	1.2123	1.1751
82	1.2111	1.1737	1.1374
83	1.1732	1.1366	1.101
84	1.1366	1.1008	1.066
85	1.1014	1.0663	1.0323
86	1.0674	1.0331	0.9998
87	1.0346	1.0011	0.9685
88	1.003	0.9702	0.9383
89	0.9725	0.9404	0.9092
90	0.9431	0.9116	0.8812
91	0.9147	0.8839	0.8541
92	0.8873	0.8572	0.828
93	0.8608	0.8314	0.8028
94	0.8353	0.8064	0.7785
95	0.8106	0.7824	0.7551
96	0.7868	0.7592	0.7324
97	0.7638	0.7367	0.7106
98	0.7415	0.7151	0.6895
99	0.7201	0.6942	0.6691
100	0.6993	0.6739	0.6495
101	0.6792	0.6544	0.6304
102	0.6598	0.6355	0.6121
103	0.6411	0.6173	0.5943
104	0.623	0.5997	0.5772
105	0.6054	0.5826	0.5606
106	0.5885	0.5661	0.5446
107	0.5721	0.5502	0.5291
108	0.5562	0.5348	0.5142
109	0.5408	0.5199	0.4997
110	0.526	0.5054	0.4857
111	0.5116	0.4915	0.4721
112	0.4976	0.478	0.459
113	0.4842	0.4649	0.4463
114	0.4711	0.4522	0.434
115	0.4584	0.4399	0.4222
116	0.4462	0.4281	0.4107
117	0.4343	0.4166	0.3995
118	0.4228	0.4054	0.3887
119	0.4117	0.3947	0.3783
120	0.4009	0.3842	0.3682
121	0.3904	0.3741	0.3584
122	0.3803	0.3643	0.3489
123	0.3705	0.3547	0.3397
124	0.3609	0.3455	0.3307
125	0.3517	0.3366	0.3221
126	0.3427	0.3279	0.3137
127	0.334	0.3195	0.3056
128	0.3256	0.3114	0.2977
129	0.3174	0.3034	0.2901
130	0.3094	0.2958	0.2827
131	0.3017	0.2883	0.2755
132	0.2942	0.2811	0.2685
133	0.287	0.2741	0.2618
134	0.2799	0.2673	0.2552
135	0.2731	0.2607	0.2488
136	0.2664	0.2543	0.2427
137	0.26	0.248	0.2367
138	0.2537	0.242	0.2308
139	0.2476	0.2361	0.2252
140	0.2417	0.2304	0.2197
141	0.2359	0.2249	0.2144
142	0.2303	0.2195	0.2092
143	0.2249	0.2143	0.2041
144	0.2196	0.2092	0.1993
145	0.2145	0.2043	0.1945
146	0.2095	0.1995	0.1899
147	0.2046	0.1948	0.1854
148	0.1999	0.1903	0.181
149	0.1953	0.1859	0.1768
150	0.1909	0.1816	0.1727
151	0.1865	0.1774	0.1687
152	0.1823	0.1733	0.1648
153	0.1782	0.1694	0.161
154	0.1742	0.1656	0.1573
155	0.1703	0.1618	0.1537
156	0.1665	0.1582	0.1502
157	0.1628	0.1547	0.1469
158	0.1593	0.1512	0.1436
159	0.1558	0.1479	0.1403
160	0.1524	0.1446	0.1372
161	0.1491	0.1414	0.1342
162	0.1458	0.1383	0.1312
163	0.1427	0.1353	0.1283
164	0.1396	0.1324	0.1255
165	0.1366	0.1295	0.1228
166	0.1337	0.1268	0.1201
167	0.1309	0.1241	0.1175
168	0.1282	0.1214	0.115
169	0.1255	0.1188	0.1126
170	0.1228	0.1163	0.1102
171	0.1203	0.1139	0.1078
172	0.1178	0.1115	0.1055
173	0.1154	0.1092	0.1033
174	0.113	0.1069	0.1012
175	0.1107	0.1047	0.0991
176	0.1085	0.1026	0.097
177	0.1063	0.1005	0.095
178	0.1041	0.0984	0.0931
179	0.102	0.0964	0.0912
180	0.1	0.0945	0.0893
181	0.098	0.0926	0.0875
182	0.0961	0.0908	0.0857
183	0.0942	0.089	0.084
184	0.0923	0.0872	0.0823
185	0.0905	0.0855	0.0807
186	0.0888	0.0838	0.0791
187	0.0871	0.0822	0.0775
188	0.0854	0.0806	0.076
189	0.0837	0.079	0.0745
190	0.0822	0.0775	0.0731
191	0.0806	0.076	0.0716
192	0.0791	0.0745	0.0703
193	0.0776	0.0731	0.0689
194	0.0761	0.0717	0.0676
195	0.0747	0.0704	0.0663
196	0.0733	0.0691	0.0651
197	0.072	0.0678	0.0638
198	0.0706	0.0665	0.0626
199	0.0693	0.0653	0.0615
200	0.0681	0.0641	0.0603
201	0.0668	0.0629	0.0592
202	0.0656	0.0618	0.0581
203	0.0644	0.0606	0.057
204	0.0633	0.0595	0.056
205	0.0622	0.0585	0.055
206	0.0611	0.0574	0.054
207	0.06	0.0564	0.053
208	0.0589	0.0554	0.0521
209	0.0579	0.0544	0.0511
210	0.0569	0.0535	0.0502
211	0.0559	0.0525	0.0493
212	0.0549	0.0516	0.0485
213	0.054	0.0507	0.0476
214	0.0531	0.0498	0.0468
215	0.0522	0.049	0.046
216	0.0513	0.0481	0.0452
217	0.0504	0.0473	0.0444
218	0.0496	0.0465	0.0436
219	0.0487	0.0457	0.0429
220	0.0479	0.0449	0.0422
221	0.0471	0.0442	0.0414
222	0.0463	0.0435	0.0407
223	0.0456	0.0427	0.0401
224	0.0448	0.042	0.0394
225	0.0441	0.0413	0.0387
226	0.0434	0.0407	0.0381
227	0.0427	0.04	0.0375
228	0.042	0.0393	0.0369
229	0.0413	0.0387	0.0362
230	0.0407	0.0381	0.0357
231	0.04	0.0375	0.0351
232	0.0394	0.0369	0.0345
233	0.0388	0.0363	0.034
234	0.0382	0.0357	0.0334
235	0.0376	0.0352	0.0329
236	0.037	0.0346	0.0324
237	0.0364	0.0341	0.0319
238	0.0359	0.0335	0.0314
239	0.0353	0.033	0.0309
240	0.0348	0.0325	0.0304
