LVS(三)lvs+keeplive

一 场景引入1

我们知道LVS仅仅是做根据调度算法和策略来做负载均衡的，LVS本身只是调度后端服务器，并不管后端服务器的死活，想想这样一个场景：如果由于由于某种原因，后端服务器挂掉，而调度服务器却不知道，还一个劲头的给其发送请求，后端服务器此时不响应数据，而客户端会处于等待的状态(直到超时)，客户体验不好！

说明：后续有时间了再模拟这个场景(后端某个服务关闭，观察实验现象)！

引出了我们今天要讲解的心跳检查(heartbeat)，通俗点就是前端服务器检查后端服务器的存活，进而采取某种策略！

说明：由于DR模式最常见，所以我们以此种模式进行讲解！

二 lvs+directord

（1）directord的简单理解

directord 对lvs策略的动态维护：ldirectord是监视集群节点(真实服务器)，并从集群中自动移除节点，我们需要使用ldirectord程序，这个程序在启动时自动建立IPVS表(不用手动建立了)，然后监视集群节点的健康情况，在发现失效节点时将其自动从IPVS表中移除。

（1）第一次安装出现的问题

yum install -y ldirectord-3.9.5-3.1.x86_64.rpm

Error: Package: ldirectord-3.9.5-3.1.x86_64 (/ldirectord-3.9.5-3.1.x86_64)Requires: resource-agents

说明：安装包从官网下载即可！

原因：没有使用系统自带的高可用套件，缺乏依赖，yum源进行配置(所需安装软件在光盘上就可以，不需要额外配置yum源！

# 自带附加高可用源
[HighAvailability]
name="HighAvailability"
baseurl=http://172.25.2.250/rhel7.3/addons/HighAvailability
gpgcheck=0

（2）正式安装

yum install -y ldirectord-3.9.5-3.1.x86_64.rpm
rpm -ql ldirectord-3.9.5-3.1.x86_64 # 查询
cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf /etc/ha.d/

（3）编写配置文件

# 虚拟VIP-->核心配置文件！
virtual=172.25.2.100:80real=172.25.2.201:80 gatereal=172.25.2.202:80 gatefallback=127.0.0.1:80 gateservice=httpscheduler=rr#persistent=600#netmask=255.255.255.255protocol=tcpchecktype=negotiatecheckport=80request="index.html"# 注意:一定要将其注释！#receive="Test Page"#virtualhost=www.x.y.z

检测：开启ldirectord服务，然后通过ipvsadm -l 来看是否有IPVS表的规则！

注意：还是手动写VIP，只是通过配置文件的形式帮助我们生成ipvs规则表！

补充：还得手动开启服务！

理解：并不管理资源！

 ip addr add 172.25.2.100/24 dev eth0 #配置VIP(由于是DR模式，所以三个都需要配置)

（4）后端服务器的配置

VIP(手动配置)和ARP策略

arptables -A INPUT -d 172.25.2.100 -j DROP
arptables -A OUTPUT -s 172.25.2.100 -j mangle --mangle-ip-s 172.25.2.201# 两个后端服务器一样

注意：服务必须自己开启！

（5）测试

测试1：两个后端服务器均开启Apach服务，然后客户端测试看是否轮询！

测试2：其中一个后端服务器关闭服务，观察此服务器是否被IPVS表移出，以及客户端测试的内容！

测试3：其中一个后端服务器有开启服务，观察此服务器是否被IPVS表添加，以及客户端测试的内容！

测试4：前端服务器也安装httpd软件，并开启服务，看后端服务器挂掉的时候，前端服务器会不会顶上去！

说明：在其它后端服务器都挂了的情况下，前端调度器也可以作为临时服务器，但是一般时间很短！

配置文件的详细解释

原理

二：场景引入

假如：lvs调度服务器挂掉了呢，是不是整个就瘫痪了，怎么办？总得防患于未然，添加lvs的备用机，如何监控呢？

引入：我们今天要讲解的keepalived

注意：做实验之前一定要事先关闭selinux和firewalld ！

keepalived百度百科

（1）源码编译安装

#(1)说明：第三方的包-->源码安装
# 最好进入一个目录！
tar -zxf keepalived-2.0.6.tar.gz
cd keepalived-2.0.6
#(2)安装依赖的软件
yum install gcc openssl-devel -y
#(3)编译-->6|7的区别
./configure --prefix=/usr/local/keepalived --with-init=systemd
#核心：Use IPVS Framework是否是Yes
#(4)安装
make && make install
#(5)进入对应的目录-->设置软链接
cd /usr/local/keepalived/
ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/keepalived/etc/keepalived/ /etc/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/
#(6)安装邮件软件
yum install -y mail #看是否发生报错信息！# 说明:用的也是高可用的包！

说明：主和备用的安装方式一致！

（2）对配置文件进行配置

安装之前做一些清理工作

1）IPVS规则的清理(-C)

2）VIP的手动删除--->会自动生成此VIP

配置文件参数的说明！

# 全局配置
global_defs {notification_email {#(1)节点宕机了给谁发送邮件！-->本机的root用户(安装mail软件，看是否发送邮件)root@localhost}#(2)发送人的名称notification_email_from keeplived@loclhost#(3)发送的服务器-->本机smtp_server 172.0.0.1#(4)指定smtp连接超时时间smtp_connect_timeout 30router_id LVS_DEVEL#(5)运行keepalived机器的一个标识！vrrp_skip_check_adv_addr#(6)必须注释#vrrp_strictvrrp_garp_interval 0vrrp_gna_interval 0
}vrrp_instance VI_1 {#(1)主节点的标识state MASTER  #BACKUP(备用的标识)interface eth0#(2)说明:主和备用的必须一致virtual_router_id 51#(3)优先级，越大越优先启动priority 100  #说明:备用的必须小于100advert_int 1 # 检查间隔authentication {auth_type PASS #认证方式(密码认证)auth_pass 1111 #认证的密码}#(4)虚拟VIP-->不用手动创建(可以创建多个，对应不同的服务)virtual_ipaddress {172.25.2.100}
}
# 虚拟服务的相关配置-->理解成IPVS表规则
virtual_server 172.25.2.100 80 {delay_loop 6 # 当rs报错时候,尝试多少次之后才会发送邮件告知！lb_algo rr   # 负载均衡的算法(10种)lb_kind DR   # 默认时NAT模式(这里选择DR)#persistence_timeout 50  #注释(保持连接的时间)protocol TCPreal_server 172.25.2.201 80 {TCP_CHECK {connect_port 80weight 1connect_timeout 3}}real_server 172.25.2.202 80 {TCP_CHECK {connect_port 80weight 1connect_timeout 3}}
}

说明：备用只修改state和proprity

后端服务器的配置

ip addr add 172.25.2.100/24 dev eth0
arptables -A INPUT -d 172.25.2.100 -j DROP
arptables -A OUTPUT -s 172.25.2.100 -j mangle --mangle-ip-s 172.25.2.201

注意：要配置VIP，因为后端服务器和前端控制器是想对独立的

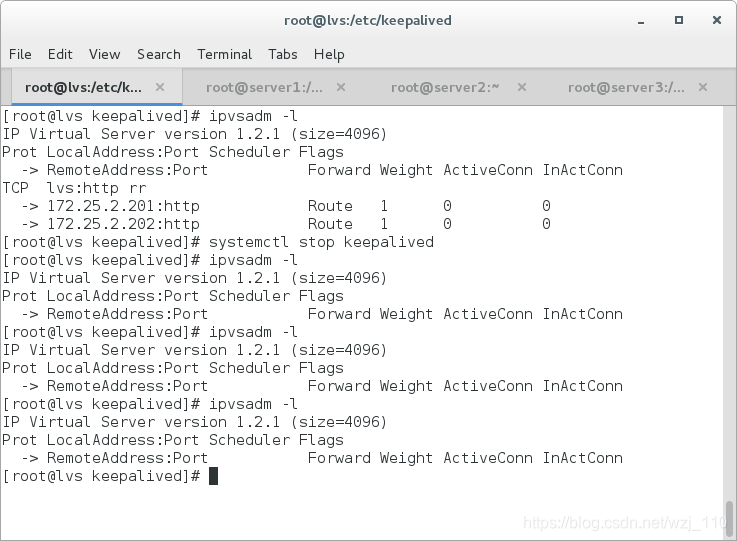

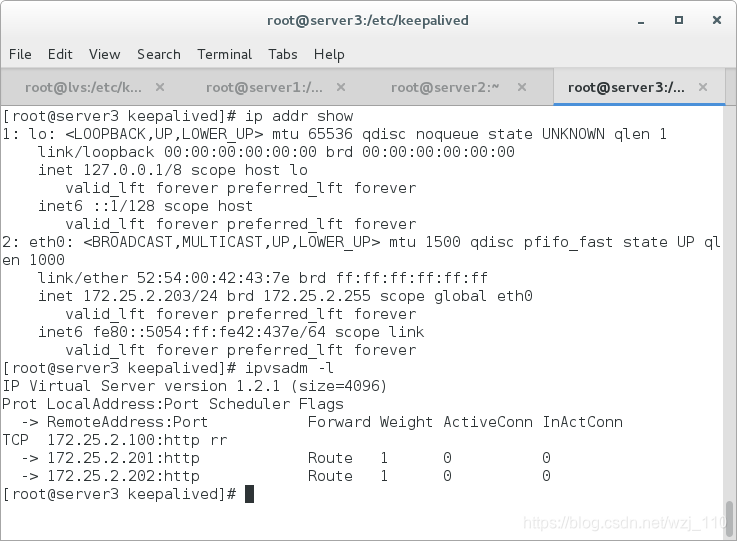

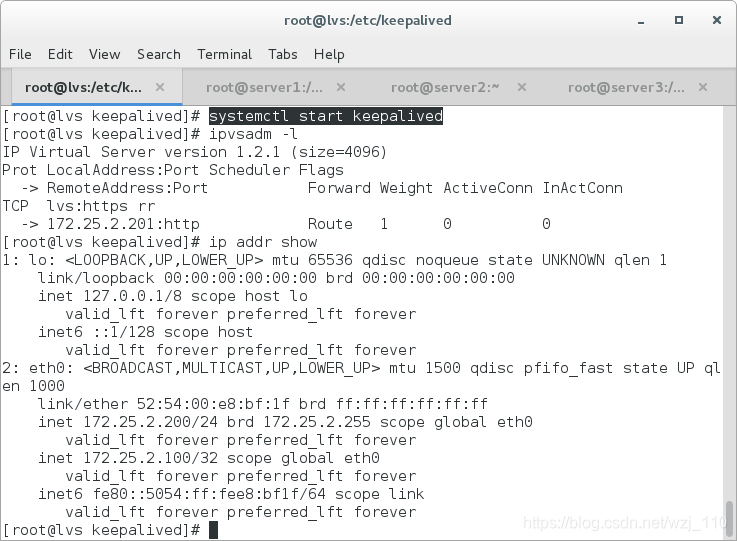

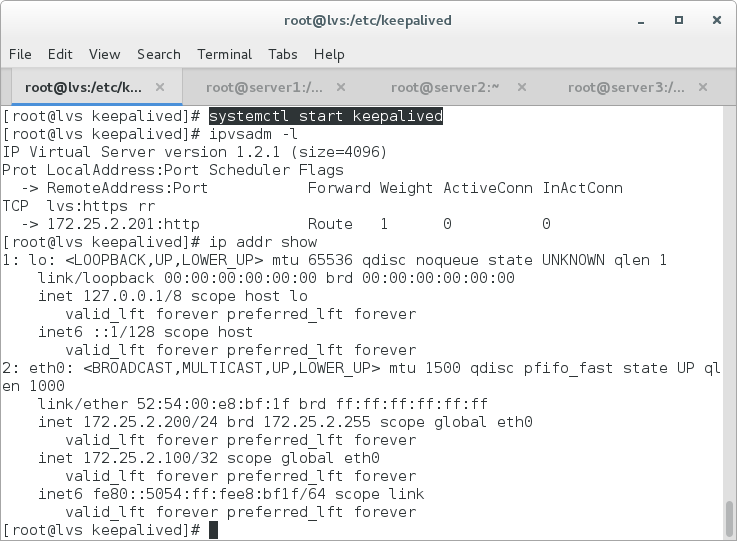

重启之后的现象-->主
