动态主机配置协议(Dynamic Host Configuration Protocol，DHCP)是TCP/IP协议簇中的一种，主要作用是给网络中其他计算机动态分配IP地址。

情境分析

网络管理员为每一台计算机手动分配一个IP地址，这样将会大大加重网络管理员的负担，还容易导致IP地址分配错误，有什么办法既能减少管理员的工作量、减小输入错误的可能，还能避免IP地址冲突。管理员的想法非常正确，而且在不需要再增加硬件就可以实现。

所需设备：

（1）Cisco 2911路由器1台。

（2）PC机1台。

（3）交叉线1条。

（4）Console线1根。

实训拓扑，见图3-5-1所示。

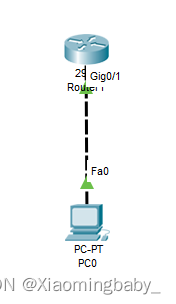

图3-5-1 DHCP配置拓扑

配置如表3-5-1所示。

表3-5-1 路由器和PC机IP地址网络参数设置

设备	端口	IP	Mask	网关 1
Router-A	G0/1	192.168.2.1	255.255.255.0	无
PC1		自动获取	自动获取	自动获取

步骤实现

步骤1：按照图3-5-1所示，正确连接拓扑结构图。

步骤2：为路由器设置主机名称和配置接口IP地址以及DHCP的配置

R1配置：

Router>
Router>en  进入特权模式
Router#conf  进入全局配置模式
Router(config)#ho R1  给路由器改名为R1
R1(config)#
R1(config)#
R1(config)#in g 0/1  进入g0/1端口
R1(config-if)#
R1(config-if)#ip add 192.168.2.1  255.255.255.0  配置一个ip地址
R1(config)#ip dhcp excluded-address 192.168.2.100 192.168.2.150  排除一下地址
R1(config)#ip dhcp Pool 123  创建一个dhcp 地址池
R1(dhcp-config)#network 192.168.2.0 255.255.255.0  配置网段
R1(dhcp-config)#default-router 192.168.2.1  配置网关

步骤3：主机设置为DHCP自动获取，验证配置的是否正确

这边看到已经获取到了，说明配置成功

步骤4：验证网络是否通信：

PC：
Packet Tracer PC Command Line 1.0
C:\>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time<1ms TTL=255
Reply from 192.168.2.1: bytes=32 time<1ms TTL=255
Reply from 192.168.2.1: bytes=32 time<1ms TTL=255
Reply from 192.168.2.1: bytes=32 time<1ms TTL=255Ping statistics for 192.168.2.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msC:\>

路由：
R1#ping 192.168.2.2Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 0/0/1 msR1#

通过检验发现配置很正确，网络可以互相通信
