cisco模拟器-单臂路由-通过路由器使得不同vlan可以互相访问
实验举例：

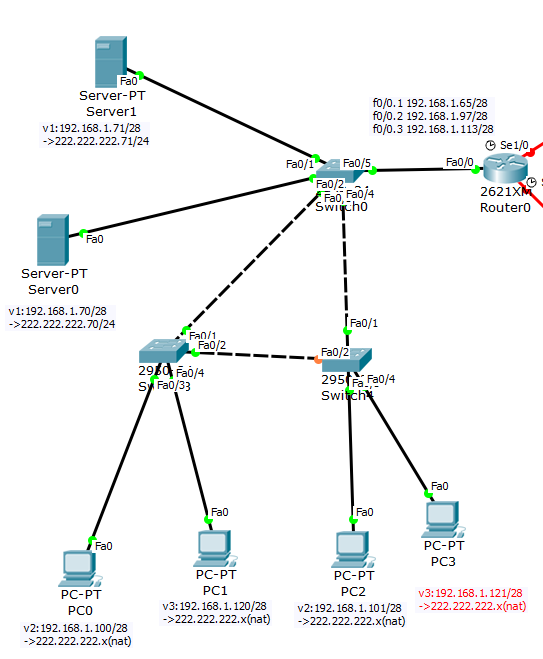

拓扑图如下
交换机上划分有3个vlan，每个主机所在vlan如拓扑图所示
- 首先将主机与交换机相连端口划分在相应vlan下
（1）将端口划分不同vlan可以通过命令
SW3>enable
SW3(config)#vlan 2
SW3(config-vlan)#exit
SW3(config)#int f0/3
SW3(config-if)#sw
SW3(config-if)#switchport ac
SW3(config-if)#switchport access v
SW3(config-if)#switchport access vlan 2
SW3(config-if)#

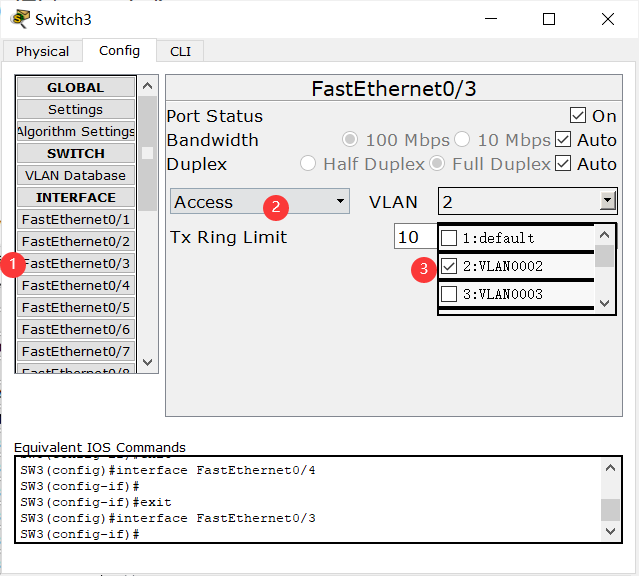

（2）通过config方式
- 然后将交换机相连端口设为trunk口,并且交换机和路由器相连端口设为trunk口，同划分vlan一致，可通过命令也可通过config
（1）通过命令，在config模式下
SW3(config)#interface FastEthernet0/2 //进入接口
SW3(config-if)#switchport mode trunk //配置模式 有trunk/access两种
（2）通过config模式
- 然后通过R1配置单臂路由，命令如下
Router>en
Router#conf t
Router(config)#int f0/0.1 //进入子接口1
Router(config-subif)#en
Router(config-subif)#encapsulation d
Router(config-subif)#encapsulation dot1Q 1 //封装协议 数字跟vlan号对应 此处为vlan1 所以为 1**
Router(config-subif)#ip add
Router(config-subif)#ip address 192.168.1.65 255.255.255.240
Router(config-subif)#exitRouter(config)#int f0/0.2 // 进入子接口2
Router(config-subif)#
Router(config-subif)#encapsulation dot1Q 2 **//封装协议 数字跟vlan号对应 此处为vlan2所以为 2**
Router(config-subif)#ip address 192.168.1.97 255.255.255.240
Router(config-subif)#int f0/0.3
Router(config-subif)#
Router(config-subif)#encapsulation dot1Q 3
Router(config-subif)#ip address 192.168.1.113 255.255.255.240
Router(config-subif)#exit
4.将相应vlan下的主机网关对应为子接口的地址，此处以vlan 2中的主机为例
切记，一定要将主机网关地址设置为子接口地址

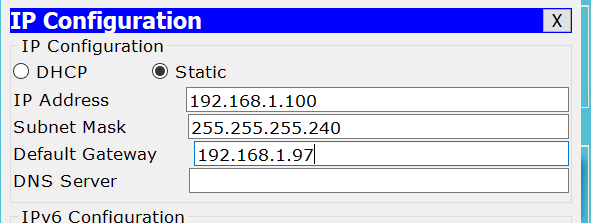

如下图所示，vlan 2中主机网关地址为路由器子接口f0/0.2的地址 192.168.1.97
vlan 2中主机网关地址为路由器子接口f0/0.2的地址 192.168.1.97
5.验证结果
结果：不同VLAN下可以通信
此实验易错点：
1. 将主机网关地址设为对应路由器中vlan子接口地址
2. encapsulation dot1Q 1 //此处数字要与vlan号一一对应
