1. 设置 XEvents 会话以收集死锁

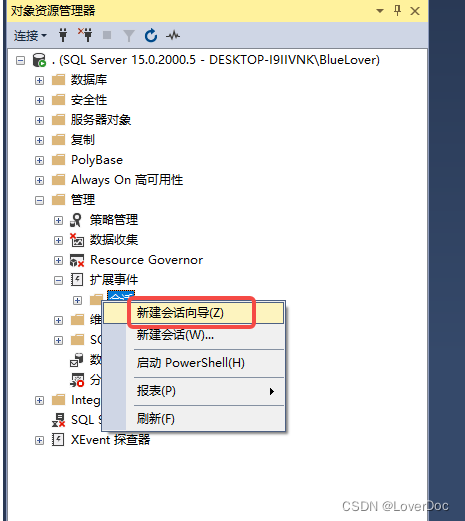

1.1 扩展事件-会话-右键新建会话向导
1.2 设置会话名称

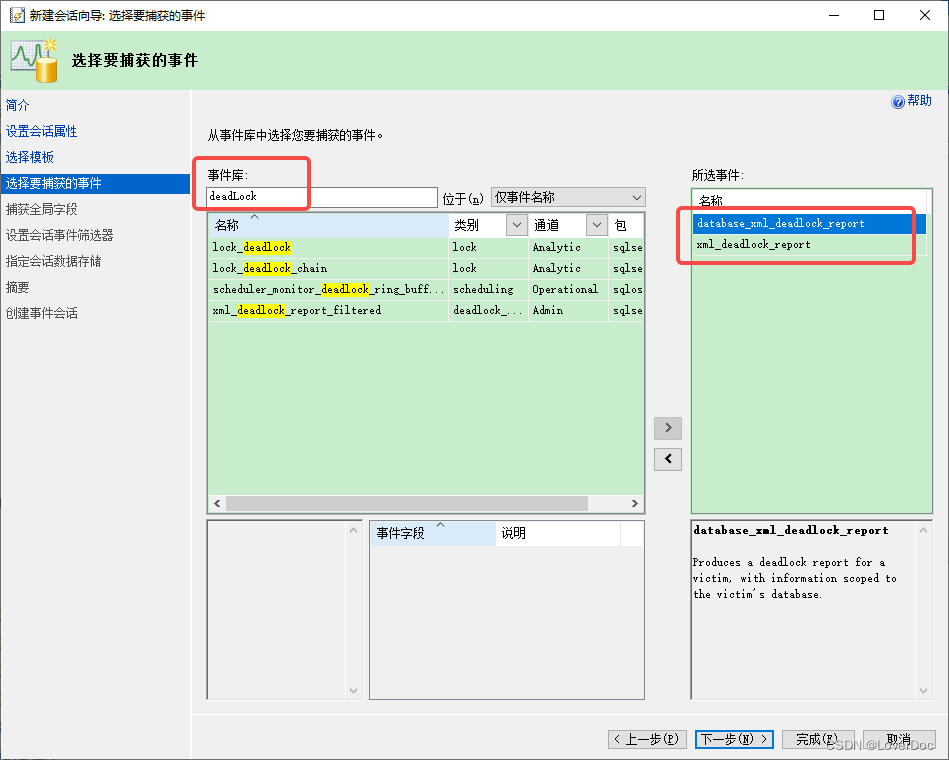

1.3 选择要捕获的事件
database_xml_deadlock_report

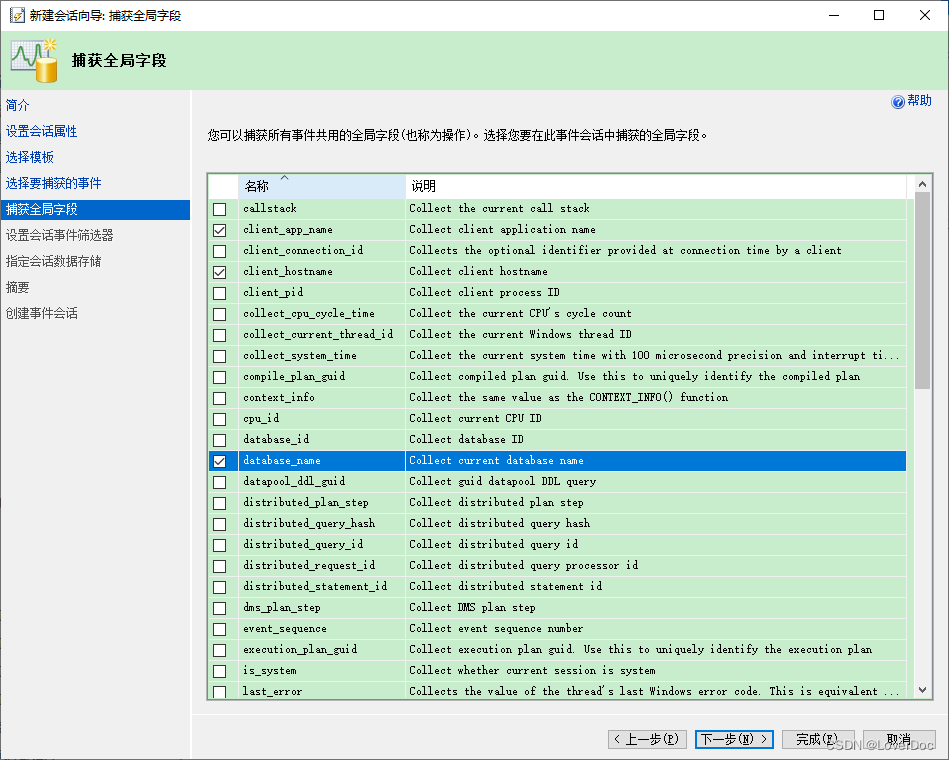

1.4 捕获全局字段

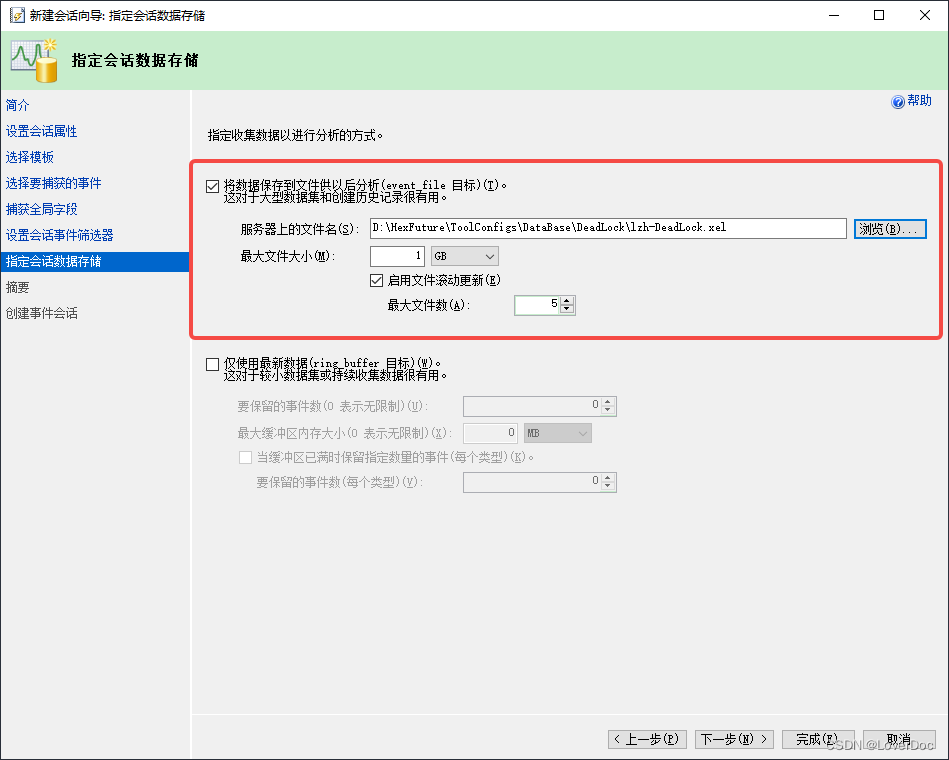

1.5 指定会话存储
1.6 结束

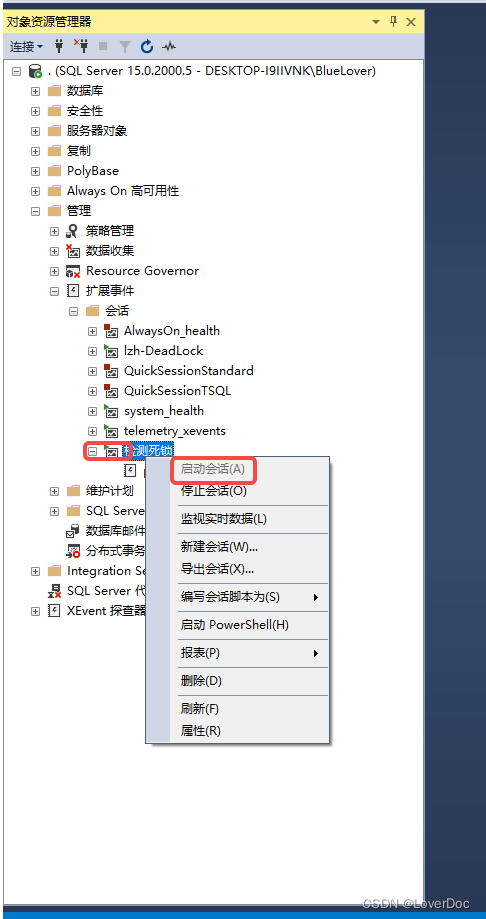

1.7 确保启动会话
2. 制造死锁
2.1 准备数据表及数据
2.1.1 准备数据库
TestBug
2.1.2 创建表
-- TestBug.dbo.Product definition-- Drop table-- DROP TABLE TestBug.dbo.Product;CREATE TABLE TestBug.dbo.Product (Id bigint NOT NULL,Name nvarchar(50) COLLATE Chinese_PRC_CI_AS NOT NULL,Color nvarchar(50) COLLATE Chinese_PRC_CI_AS NOT NULL,CreateTime datetime NOT NULL,UpdateTime datetime NOT NULL,CONSTRAINT PK_Product PRIMARY KEY (Id)
);
-- TestBug.dbo.ProductDescription definition-- Drop table-- DROP TABLE TestBug.dbo.ProductDescription;CREATE TABLE TestBug.dbo.ProductDescription (Id bigint NOT NULL,ProductId bigint NOT NULL,Description nvarchar(500) COLLATE Chinese_PRC_CI_AS NOT NULL,CreateTime datetime NOT NULL,UpdateTime datetime NOT NULL,CONSTRAINT PK_ProductDescription PRIMARY KEY (Id)
);
2.1.3 添加数据
INSERTINTOTestBug.dbo.Product (Id,Name,Color,CreateTime,UpdateTime)
VALUES(10001,
N'IPAD',
N'Red',
'2022-11-26 00:00:00.0',
'2022-11-26 20:34:25.46'),(10002,
N'Mac',
N'White',
'2022-11-26 00:00:00.0',
'2022-11-26 00:00:00.0');INSERTINTOTestBug.dbo.ProductDescription (Id,ProductId,Description,CreateTime,UpdateTime)
VALUES(20001,
10001,
N'红色的IPAD',
'2022-11-26 00:00:00.0',
'2022-11-26 20:34:34.537'),(20002,
10002,
N'白色的Mac电脑',
'2022-11-26 00:00:00.0',
'2022-11-26 00:00:00.0');
2.2 模拟死锁过程
2.2.1 死锁会话脚本A
BeginTransactionUPDATEProduct
setUpdateTime = GETDATE()
WHEREColor = 'Red';UPDATEProductDescription
setUpdateTime = GETDATE()
FROMProductDescription as pd
join Product as p onpd.ProductId = p.Id
WHEREp.Color = 'Red';commit transaction;
2.2.2 死锁会话脚本B
UPDATEProductDescription
setUpdateTime = GETDATE()
FROMProductDescription as pd
join Product as p onpd.ProductId = p.Id
WHEREp.Color = 'Red';
2.2.3 步骤 1——新建查询会话A
执行如下脚本
BeginTransactionUPDATEProduct
setUpdateTime = GETDATE()
WHEREColor = 'Red';
2.2.4 步骤 2——新建查询会话B
执行如下脚本
UPDATEProductDescription
setUpdateTime = GETDATE()
FROMProductDescription as pd
join Product as p onpd.ProductId = p.Id
WHEREp.Color = 'Red';
2.2.5 步骤 3——回到查询会话A
执行如下脚本
UPDATEProductDescription
setUpdateTime = GETDATE()
FROMProductDescription as pd
join Product as p onpd.ProductId = p.Id
WHEREp.Color = 'Red';

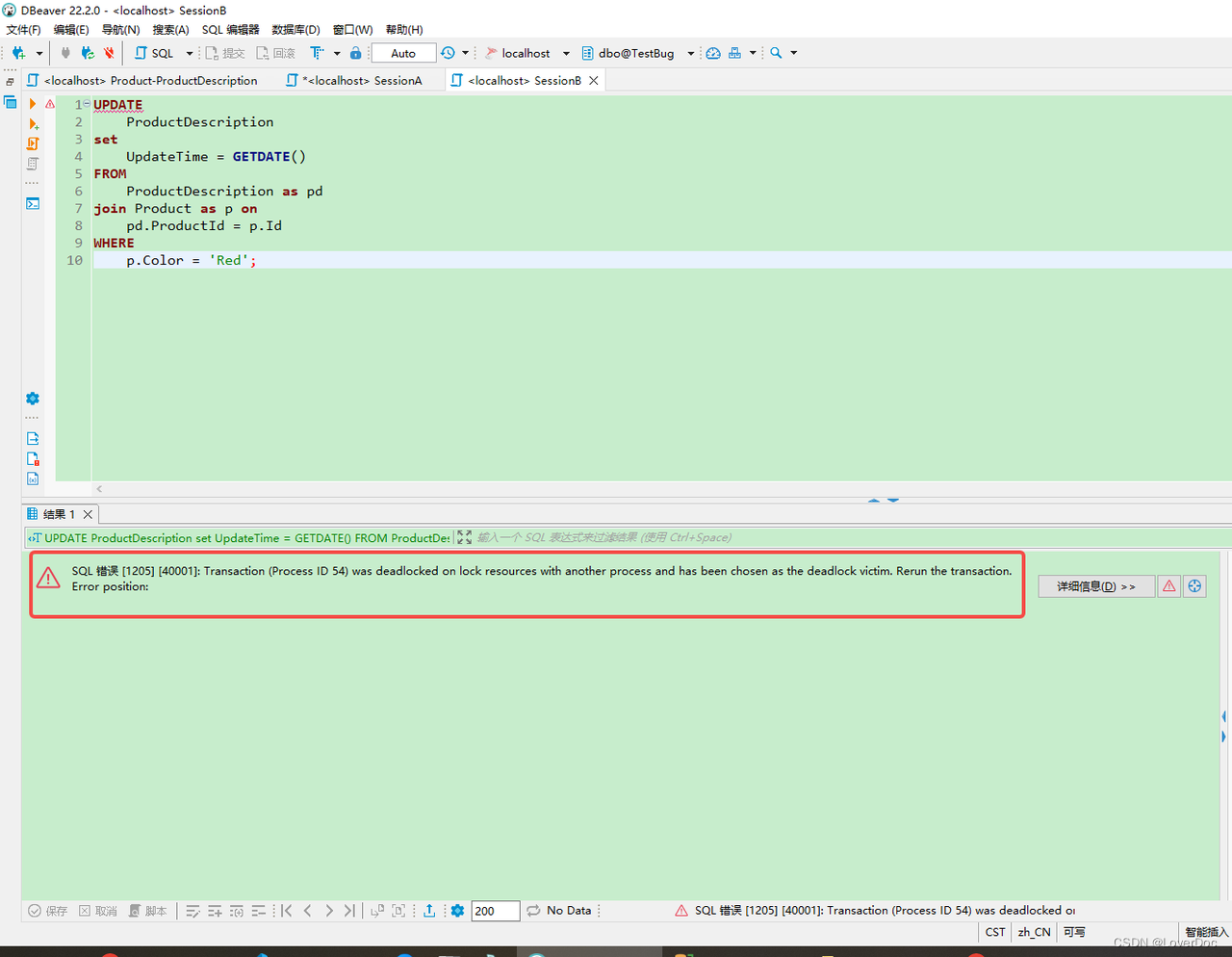

2.2.6 步骤 4——回到查询会话B
死锁已经产生

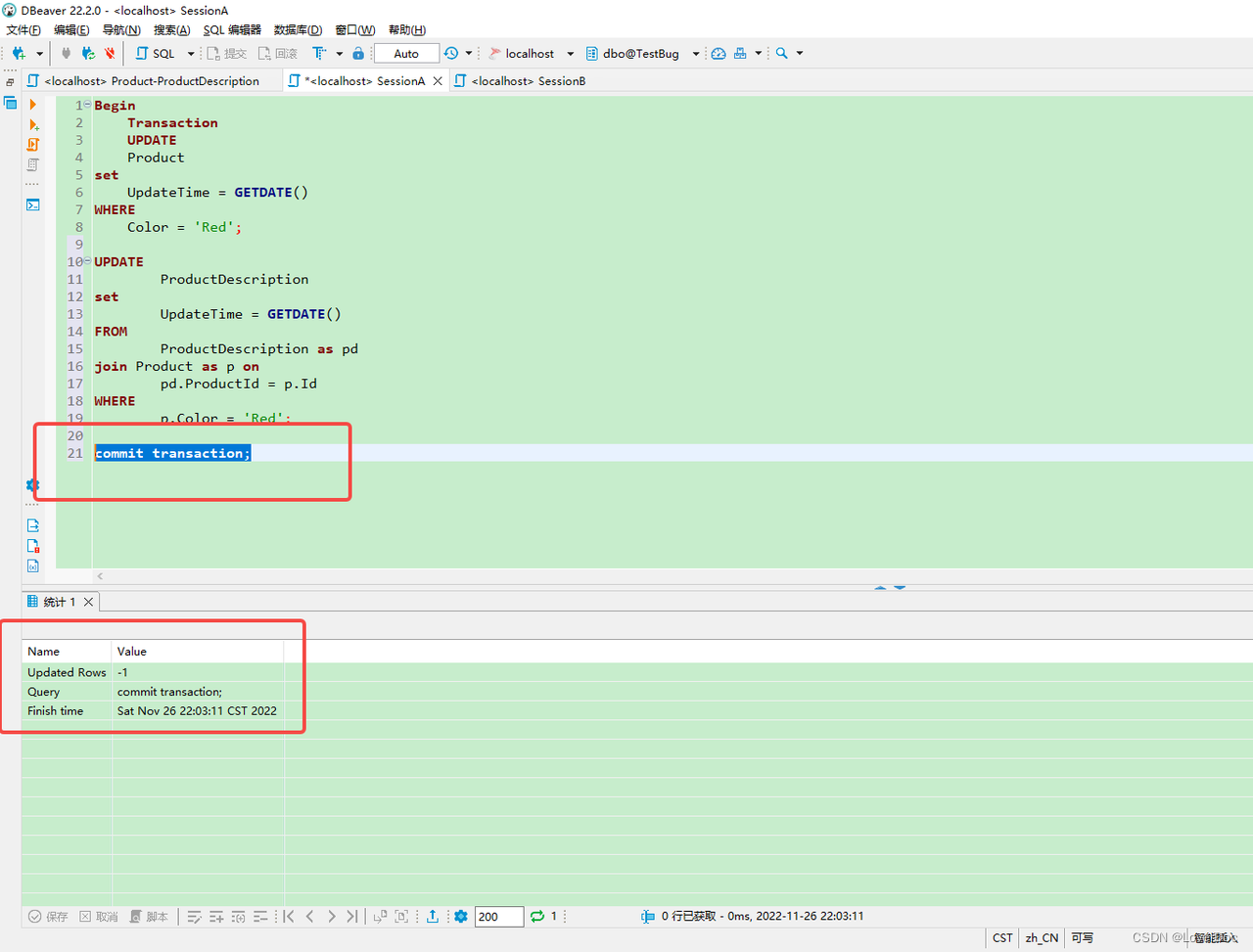

2.2.7 步骤 5——再回到查询会话A
提交事务
commit transaction;
2.2.8 步骤 6——结束
3. 查看死锁

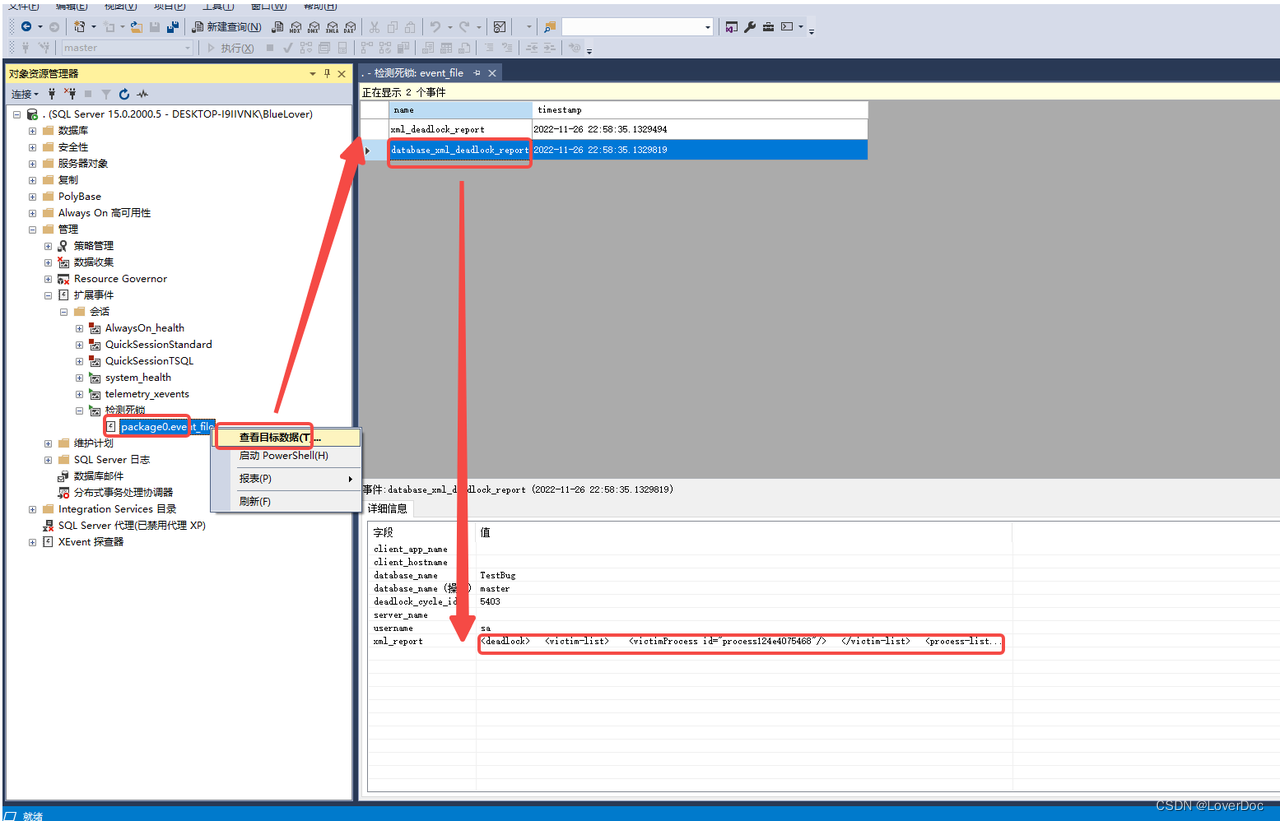

3.1 选择-检测死锁-查看目标数据
3.2 双击查看xml_report

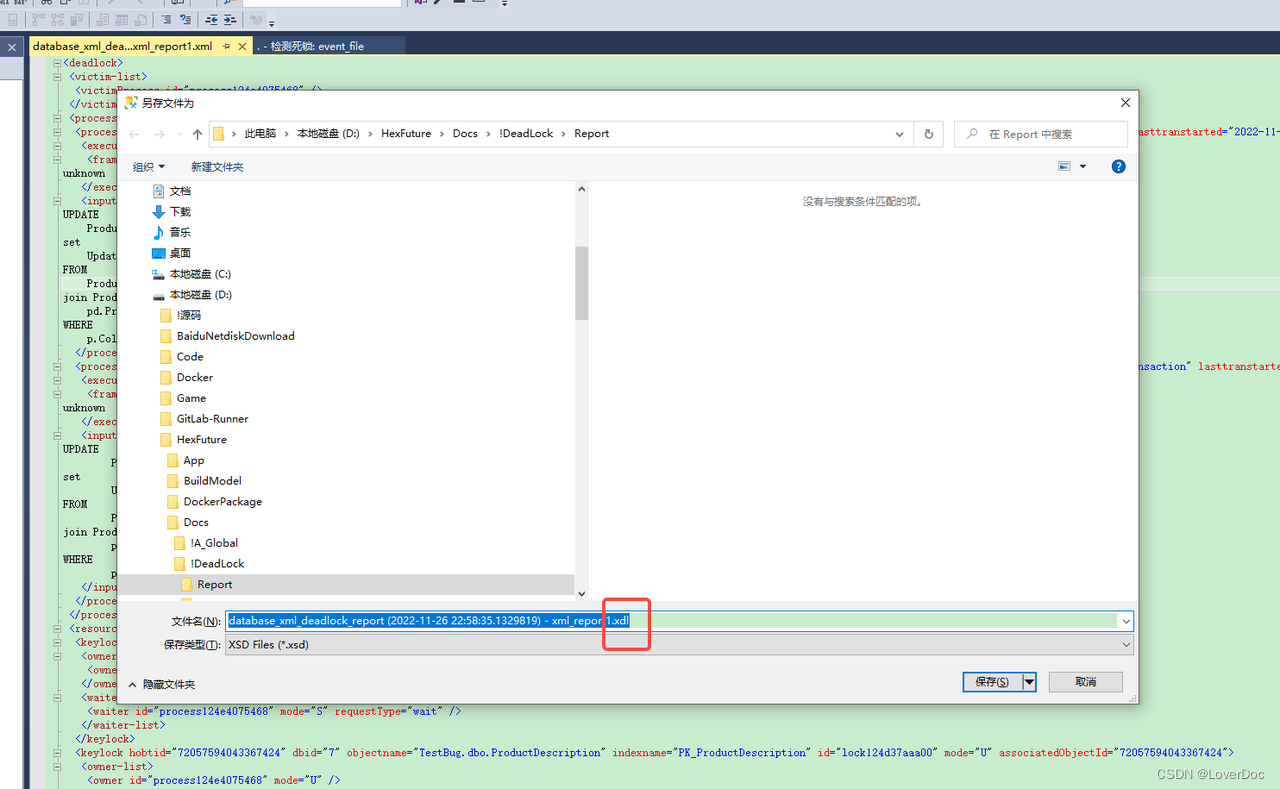

3.3 保存为 xdl文件，然后关闭上一步打开的 XML 页

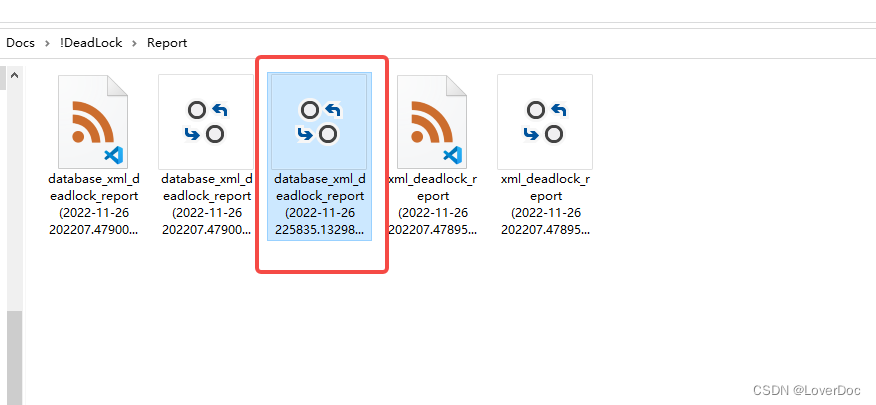

3.4 双击打开 或者 直接拖动到SSMS打开
3.5 查看死锁图
3.6 结束
参考
https://learn.microsoft.com/zh-cn/azure/azure-sql/database/analyze-prevent-deadlocks?view=azuresql&tabs=ring-buffer
https://learn.microsoft.com/zh-cn/sql/relational-databases/extended-events/quick-start-extended-events-in-sql-server?view=sql-server-ver16
