一、项目背景

图床, 解决 github / 博客中插入图片的问题。

二、整体架构

核心就是一个 HTTP 服务器, 提供对图片的增删改查能力.
同时搭配简单的页面辅助完成图片上传/展示。需要实现的功能/接口：

• 显示图片列表；
• 显示图片内容；
• 上传图片；
• 删除图片；

三、技术分析

• 因为存在删除、上传的操作，所以前端页面需要是动态网页。实现动态网页的技术有三种：（1）servlet返回字符串拼接的html内容；（2）模板技术（3）ajax动态响应动态生成html内容。本次项目使用第三种方式。
• 图片的信息，包括：名称，Http路径，图片重复标识（为了避免上传的图片重复而存在的唯一标识，类似于hashcode字段）。信息需要存储在数据库中，返回在图片列表里，数据类型是List< T >。
• 图片的数据：在页面初始化的时候就由浏览器自动发ajax请求，展示出来。

四、业务设计

• 数据库设计：考虑包括的字段
• 接口设计：考虑请求方法，请求数据格式；响应数据
• 开发环境：前端（ajax,vue,jquery）;后端：servlet,JDBC,commons-codec（apache提供做加密的依赖包）,jackson,lombok。

五、详细设计

1.数据库设计

-- 准备表
create table image_info(image_id int primary key auto_increment comment'主键id',image_name varchar(50) comment'图片名称',size bigint comment'图片大小',upload_time datetime comment'图片上传日期',md5 varchar(128) comment 'md5值，用于校验图片唯一',content_type varchar(50) comment '数据类型，上传图片时包含在报文中的 ',path varchar(1024) comment'图片路径：相对路径');

2.实体类设计

在数据库建立好后，需要根据字段实现实体类，因为JDBC操作及返回http响应都需要使用实体类；

//lombok注解，加上以后，自动在编译的class文件中生成这些方法
@Getter
@Setter
@ToString
public class ImageInfo {private Integer imageId;private String imageName ;private long size;private java.util.Date uplaodeTime;private String md5;private String contentType;private String path;
}

3.前端设计

UI框架需要自己在网上找来使用，这里只做涉及到前后端交互的接口。

• 采用了VUE框架（可以让数据和DOM元素双向绑定），同时使用了jQuery中封装好的ajax函数来渲染页面和发送请求数据。VUE版本：2.6.12
• 前端的执行流程：

1. 访问index.html，页面初始化就发送Ajax请求获取图片列表信息。 对于返回的响应（这里要求返回imageID和imageName两个字段）通过vue的绑定渲染到相应的位置。从而显示图片列表。

2. 有了图片列表，浏览器自动根据<img src=" "来发送请求获取图片内容。

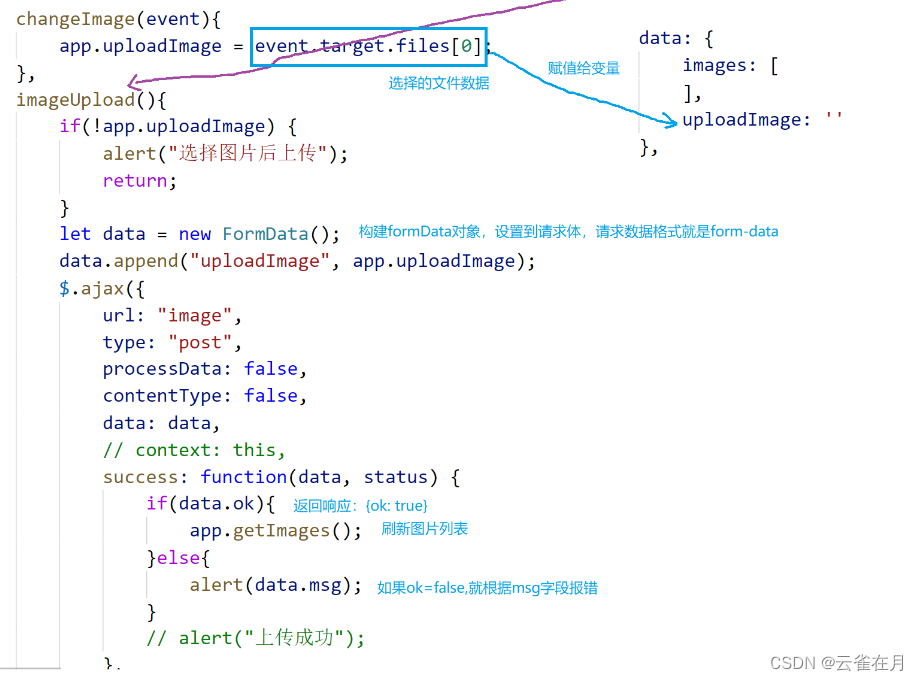

3. 上传图片功能的实现：利用vue绑定提交事件函数，提交form表单。事件函数：

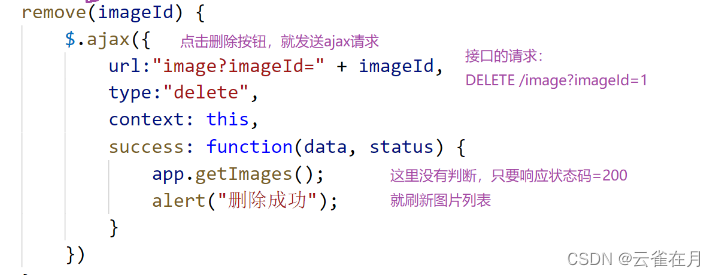

4. 删除图片：利用vue绑定删除事件函数即可。事件函数：


<!-- content srart --><div class="am-g am-g-fixed blog-fixed blog-content"><figure data-am-widget="figure" class="am am-figure am-figure-default "   data-am-figure="{  pureview: 'true' }"><div id="container"><div v-for="image in images"><--这里使用了v-bind:src来拼接images数组里的内容--》<img v-bind:src="'imageShow?imageId=' + image.imageId" style="height:200px; width:200px"><h3 style="margin-left: auto; margin-right: auto;">{{image.imageName}}</h3><button style="width:100%" class="am-btn am-btn-success" v-on:click.stop="remove(image.imageId)">删除</button></div></div></figure></div>
</div>
<script>var app = new Vue({el:'#app',data: {images: [],uploadImage: ''},methods: {getImages() {$.ajax({url: "image",type: "get",context: this,//响应码200时执行，将服务端响应的data赋值给images对象，随后便通过vue的绑定修改相应的dom，以后便可以渲染到页面上，success: function(data, status) {this.images = data;$("#app").resize();}})},changeImage(event){app.uploadImage = event.target.files[0];},imageUpload(){if(!app.uploadImage) {alert("选择图片后上传");return;}let data = new FormData();data.append("uploadImage", app.uploadImage);$.ajax({url: "image",type: "post",processData: false,contentType: false,data: data,// context: this,success: function(data, status) {if(data.ok){app.getImages();}else{alert(data.msg);}// alert("上传成功");},error: function (err, textStatus, throwable) {console.error(JSON.stringify(err))}})},remove(imageId) {$.ajax({url:"image?imageId=" + imageId,type:"delete",context: this,success: function(data, status) {app.getImages();alert("删除成功");}})}},});app.getImages();
</script>

4.API设计

（1）常用功能封装

• 封装数据库连接池

public class DBUtil {//双重校验锁方式，封装数据库连接池（单例模式）//1.volatile修饰静态变量//2.两个if判断，中间进行synchronized加锁操作private static volatile DataSource DS;private static DataSource getDtaSource(){if(DS==null){synchronized (DBUtil.class){if(DS==null){MysqlDataSource dataSource=new MysqlDataSource();dataSource.setURL("jdbc:mysql://localhost:3306/image_system");dataSource.setUser("root");dataSource.setPassword("666666");dataSource.setUseSSL(false);dataSource.setCharacterEncoding("utf8");DS=dataSource;}}}return DS;}//提供一个开放的连接方式public static Connection getConnection(){try {return getDtaSource().getConnection();} catch (SQLException e) {throw new RuntimeException("获取数据库连接失败",e);}}@Testpublic void testGetConnection(){System.out.println(getConnection());}public static void close(Connection c, Statement s, ResultSet rs){try {if(rs!=null) rs.close();if(s!=null) s.close();if(c!=null) c.close();} catch (SQLException e) {throw new RuntimeException("释放数据库资源出错",e);}}
}

• 序列化与反序列化操作封装

public class WebUtil {private static final ObjectMapper M=new ObjectMapper();static {//设置日期格式DateFormat df=new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");M.setDateFormat(df);}//json序列化public static void serialize(HttpServletResponse resp,Object o) throws IOException {resp.setContentType("application/json");resp.setCharacterEncoding("UTF-8");try {String json=M.writeValueAsString(o);resp.getWriter().write(json);} catch (IOException e) {e.printStackTrace();resp.setStatus(500);
//            Map<String,Object> body=new HashMap<>();
//            body.put("ok",false);
//            body.put("msg","json序列化失败");
//            resp.getWriter().write(M.writeValueAsString(body));}}//反序列化public static <T> T deserialize(HttpServletRequest req,Class<T> clazz){try {return M.readValue(req.getInputStream(),clazz);} catch (IOException e) {throw new RuntimeException("反序列化失败",e);}}
}

（2）针对路径问题的考虑

• 上传需要考虑到的图片路径的问题：上传到数据库时，需要保存Path；图片本身是要保存在本地硬盘上，也涉及到路径；显示文件内容时，前端也需要路径< img src=“xxxx”；因此需要综合考虑这些路径之间的关系。
• 对于上传到数据库中保存的路径信息字段名为path（是服务端自定义的，这里是一个md5值），但是数据库中并不保存完整路径，完整路径=本地路径前缀+自定义后缀
• 前端显示的路径由<img v-bind:src="'imageShow?imageId=' + image.imageId">决定
• 后端servlet需要提供imageShow的接口：通过解析imageID,找到文件在本地的路径（完整路径），然后把二进制数据写入响应体。其中解析方法是：1，通过Id在数据库中找到对应的数据（包含path字段）2.拼接上前缀就可以找到图片在本地的真实路径；

（3）上传接口设计

上传的流程：提出上传请求（前端）-》接收请求（后端）-》上传数据（后端）-》图片保存在服务端硬盘（后端）-》图片信息添加到数据库中（后端）-》返回响应（后端）-》接收响应（前端）-》渲染（前端）
接口实现的步骤：

• 获取请求数据：获取图片Part对象
• 保存上传图片到本地
• 保存图片信息在数据库
• 构建响应数据

上传数据使用到的工具：@MultipartConfig注解

@WebServlet("/image")
@MultipartConfig
public class imageServlet extends HttpServlet {public static final String LOCAL_PATH_PREFIX="D:\\Develop\\Java_Develop\\图片服务器\\TMP";//图片上传接口@Overrideprotected void doPost(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {resp.setCharacterEncoding("utf-8");//请求数据：uploadImage=图片数据Part p=req.getPart("uploadImage");//TODO 先验证MD5值//1.保存在服务端本地:文件名为md5名String md5= DigestUtils.md5Hex(p.getInputStream());//根据md5值查找数据ImageInfo imageInfo=imageDao.selectByMd5(md5);if(imageInfo!=null){//已经存在图片信息，说明上传重复Map<String,Object> data=new HashMap<>();data.put("ok",false);data.put("msg","上传图片重复");WebUtil.serialize(resp,data);return;}p.write(LOCAL_PATH_PREFIX+"/"+md5);//2.保存在数据库//先构造数据库保存的信息ImageInfo image=new ImageInfo();image.setImageName(p.getSubmittedFileName());image.setSize(p.getSize());image.setUplaodeTime(new java.util.Date());image.setMd5(md5);image.setContentType(p.getContentType());image.setPath("/"+md5);//插入数据库数据int n= imageDao.insert(image);Map<String,Object> data=new HashMap<>();data.put("ok",true);WebUtil.serialize(resp,data);}

（4）获取图片列表接口设计

这一部分只是获取到图片的信息，图片本身还没有获取到。针对这个接口，servlet需要做的是：查询所有图片的数据，多行数据转换为List< ImageInfo >，并设置到响应体返回。

//获取图片列表接口;@Overrideprotected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {//查询数据库所有图片并返回List<ImageInfo> images=imageDao.selectAll();//返回响应WebUtil.serialize(resp,images);}

（5）获取图片内容接口

在前端：<img v-bind:src="'imageShow?imageId=' + image.imageId">会在页面初始化时自动发出请求获取图片内容。请求：“GET” imageShow?imageId=n;
而servlet响应体设置为图片的二进制数据：使用了文件工具类Files的readAllByte（Path）方法，以二进制返回一个路径下的所有数据， byte[] data=Files.readAllBytes(pic.toPath());.其中Path对象可以根据File对象来转换。

//获取图片内容接口@Overrideprotected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {//1.获取请求数据：获取图片IdString imageId =req.getParameter("imageId");//2.根据图片Id,在数据库查询图片数据ImageInfo imageInfo= imageDao.selectOne(Integer.parseInt(imageId));//3.返回响应String path=imageServlet.LOCAL_PATH_PREFIX+imageInfo.getPath();//读取这个路径的文件File pic=new File(path);byte[] data=Files.readAllBytes(pic.toPath());//把二进制图片数据写入到响应正文resp.getOutputStream().write(data);}
}

（6）删除图片接口

这一部分在前端的设计是：

因此在后端设计中是根据图片ID来删除。在从本地删除pic.delete();的同时，也要从数据库中删除，这里封装了函数imageDao.delete(id);。
存在问题：本地文件若存储在C盘，ideal是没有权限删除文件的，pic.delete();会返回false；本项目没有考虑到删除失败的问题。

//删除接口@Overrideprotected void doDelete(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {//1.获取图片idString imageId=req.getParameter("imageId");Integer id=Integer.parseInt(imageId);//2.删除本地文件,先查询ImageInfo imageInfo=imageDao.selectOne(id);String path=LOCAL_PATH_PREFIX+imageInfo.getPath();File pic=new File(path);//删除文件pic.delete();//3.删除数据库中数据int n=imageDao.delete(id);//4.返回响应数据dataMap<String ,Object>data=new HashMap<>();data.put("ok",true);WebUtil.serialize(resp,data);}

5.项目优化

目前存在着一些问题：
1.重复图片上传的验证
对于数据库来说即使是重复的图片仍能上传到数据库，产生了新的数据，所以会降低性能；对于本地文件来说，是会覆盖掉，所以本地问题不大。

解决方案：校验Md5值，即在保存之前先根据md5值在数据库中查找一遍，如果有查找到数据，就不再保存。

ImageInfo imageInfo=imageDao.selectByMd5(md5);if(imageInfo!=null){//已经存在图片信息，说明上传重复Map<String,Object> data=new HashMap<>();data.put("ok",false);data.put("msg","上传图片重复");WebUtil.serialize(resp,data);return;}

2.图片防盗链

很多网站会在html中的src中引用别人的图片，如果仅想被白名单网站引用，就要设置防盗链。
解决方案：根据请求报文中Referer字段的值来判断这是哪个网页发起的请求，同时决定要不要让他访问。
在图片显示servlet里加上白名单列表：

 //白名单列表：如果放云服务器是需要改地址private static final List<String> WHITE_LIST= Arrays.asList("http://localhost:8080/java_image_server/","http://localhost:8080/java_image_server/index.html");

同时在doGet方法中加上：

//防盗链String referer=req.getHeader("Referer");//不在白名单中if(!WHITE_LIST.contains(referer)){resp.setStatus(403);return;}
