前言
在上一节中,我们学习了ViewModel,我们使用的是接口来完成ViewModel与页面之间的通信,其实这并不是好的方案。 这篇博客,就让我们来了解LiveData与ViewModel是如何配合工作的。
LiveData介绍
LivaData是一个可被观察的数据容器类。具体来说,可以将LiveData理解为一个数据的容器,它将数据包装起来,使数据成为观察者,当该数据发生变化时,观察者能够获得通知。与常规的可观察类不同,LiveData可以感知(如Activity、Fragment或Service)的生命周期。
简单来说,LiveData具有如下优势
- LiveData 遵循观察者模式。当生命周期状态发生变化时,LiveData 会通知 Observer 对象,可以在这些Observer对象中更新界面
- 不会发送内存泄露
- 如果观察者的生周期处于非活跃状态(如返回栈中的Activity),则它不会接收任何LivaData事件,但是,当非活跃状态变成活跃状态时会立刻接收最新的数据(后台的Activity返回前台时)
- 当config导致Activity/Fragment重建时,不需要再手动的管理数据的存储与恢复。

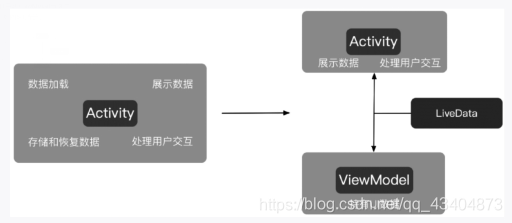

LiveData和ViewModel的关系
ViewModel用于存放页面所需要的各种数据,对页面来说,它并不关心ViewModel中的业务逻辑,它只关心需要展示的数据是什么,并且希望再数据发送变化时,能及时得到通知并做出更新。LiveData的作用就是,在ViewModel中的数据发生变化时通知页面,用于包装ViewModel中那些需要被外界观察的数据。
LiveData基本使用
在上篇博客中的ViewModel的计时器案例的基础上,我们使用LiveData对接口进行改写
1.LiveData是一个抽象类,不能直接使用。我们通常使用的是它的直接子类MutableLiveData,代码如下
public class LiveDataViewModel extends ViewModel {private MutableLiveData<Integer> currentSecond;private Timer timer;private int current;@Overrideprotected void onCleared() {super.onCleared();//释放资源timer.cancel();}public LiveData<Integer> getCurrentSecond(){if(currentSecond == null){currentSecond = new MutableLiveData<>();}return currentSecond;}//开始定时器public void startTiming(){if(timer == null){current = 0;timer = new Timer();TimerTask timerTask = new TimerTask() {@Overridepublic void run() {if(currentSecond!=null){currentSecond.postValue(current++);}}};timer.schedule(timerTask,1000,1000);}}//关闭定时器public void stopTiming(){timer.cancel();}
}
当开始定时器的时候,也就是我们数据资源发生变化的时候,我们需要调用livedata.postvalue方法,通知页面我们数据源已经发生了改变。至于为什么不用livedata.setValue方法,等下我们会说到。
2.接着我们在Activity中创建ViewModel,并监听ViewModel里面currentSecond数据的变化。
public class LiveDataActivity extends AppCompatActivity {@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_live_data);iniComponent();}private void iniComponent() {//通过ViewModelProvider得到ViewModelfinal LiveDataViewModel viewModel = new ViewModelProvider(this).get(LiveDataViewModel.class);//得到ViewModel中的LiveDatafinal MutableLiveData<Integer> liveData = (MutableLiveData<Integer>) viewModel.getCurrentSecond();//通过liveData.observer()观察ViewModel中数据的变化liveData.observe(this, new Observer<Integer>() {@Overridepublic void onChanged(Integer integer) {//收到回调后更新UI界面TextView tv = findViewById(R.id.tv_texts);tv.setText("小鑫啊"+integer);}});//关闭定时器findViewById(R.id.btnReset).setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {//通过LiveData.setValue()/LiveData.postValue()//完成对ViewModel中数据的更新liveData.setValue(0);//关闭定时器viewModel.stopTiming();}});//计时开始viewModel.startTiming();}
}
在页面中,通过LiveData.observe()方法对LivaData所包装的数据进行观察。当我们数据源发生变化了(也就是我们想修改LivaData所包装的数据时),就可以通过LiveData.postValue/LiveData.setValue()来完成,然后onChanged方法就会收到我们修改之后的数据,我们就可以对UI进行更改了.
需要注意的是:postValue()方法用在非UI线程中,而setValue()方法用在UI线程中,这就是为什么我们在开始定时器的时候,需要调用postVaule()发送数据了(因为定时器是运行在非UI线程的).

运行结果如下:

LivaData的基本使用就到这里,是不是很简单啊! 接下来,就让我们来探讨下LiveData的原理吧!!!
LiveData的原理
我们知道LiveData是通过观察者模式实现的。当数据发送改变的时候,会回调Observer的onChanged(),接下来就让我们深入Observer方法的源码一探究竟
observe源码
@MainThreadpublic void observe(@NonNull LifecycleOwner owner, @NonNull Observer<? super T> observer) {assertMainThread("observe");if (owner.getLifecycle().getCurrentState() == DESTROYED) {// ignorereturn;}LifecycleBoundObserver wrapper = new LifecycleBoundObserver(owner, observer);//判断当前wapper已经添加过,如果添加过就直接返回,否则返回nullObserverWrapper existing = mObservers.putIfAbsent(observer, wrapper);if (existing != null && !existing.isAttachedTo(owner)) {throw new IllegalArgumentException("Cannot add the same observer"+ " with different lifecycles");}//如果已经添加过,就直接返回if (existing != null) {return;}//没有添加过,则添加wrapperowner.getLifecycle().addObserver(wrapper);}
从源码可以看出,Observer()方法接收的第一个参数是一个LifecleOwner对象,我们传入的是this,因为this的祖父类实现了这个接口,也正是LifecleOwner对象,LiveData才会具体生命周期感知能力。
首先, 通过owner.getLifecycle().getCurrentState()获取当前页面的状态,如果当前页面被销毁了,就直接返回,也就是说LiveData会自动清除与页面的关联。
LifecycleBoundObserver 源码
class LifecycleBoundObserver extends ObserverWrapper implements LifecycleEventObserver {@NonNullfinal LifecycleOwner mOwner;LifecycleBoundObserver(@NonNull LifecycleOwner owner, Observer<? super T> observer) {super(observer);mOwner = owner;}@Overrideboolean shouldBeActive() {return mOwner.getLifecycle().getCurrentState().isAtLeast(STARTED);}@Overridepublic void onStateChanged(@NonNull LifecycleOwner source,@NonNull Lifecycle.Event event) {if (mOwner.getLifecycle().getCurrentState() == DESTROYED) {removeObserver(mObserver);return;}activeStateChanged(shouldBeActive());}
当调用 LifecycleBoundObserver wrapper = new LifecycleBoundObserver(owner, observer),本质是通过 ObserverWrapper将observer包装起来,得以LiveData能对生命周期状态得以进行监听,是通过onStateChanged和shouldBeActive方法
- shouldBeActive 这里调用LiftCycle的方法,表达如果当前生命周期的状态为onStart,onResume,onPause时 返回true,也就是说只有这三个状态可以接收数据更新。
- onStateChanged 是LifecycleEventObserver接口的方法,当生命周期发送变化的时候会回调它,如果当前生命周期状态是destory,就会直接移除观察者,否则就会调用activeStateChanged(shouldBeActive());方法激活观察者.
方法中的最后一行代码将observer与Activity的生命周期关联在一起。因此,LivaData能够感知页面的生命周期。
observer方法小结
- 判断是否已经销毁,如果当前页面销毁,LiveData自动清除与页面的关联
- 用LifecycleBoundObserver 对observer进行一个包装
- 判断当前observer是否已经添加过,添加过就直接返回
- 将observer方法与Activity的生命周期进行关联
setValue方法
@MainThreadprotected void setValue(T value) {assertMainThread("setValue");mVersion++;mData = value;dispatchingValue(null);}
setValue()中,首先 断言是主线程,这里的关键是dispatchingValue(null)方法
void dispatchingValue(@Nullable ObserverWrapper initiator) {if (mDispatchingValue) {mDispatchInvalidated = true;return;}mDispatchingValue = true;do {mDispatchInvalidated = false;if (initiator != null) {considerNotify(initiator);initiator = null;} else {for (Iterator<Map.Entry<Observer<? super T>, ObserverWrapper>> iterator =mObservers.iteratorWithAdditions(); iterator.hasNext(); ) {considerNotify(iterator.next().getValue());if (mDispatchInvalidated) {break;}}}} while (mDispatchInvalidated);mDispatchingValue = false;}
只有处于active(激活)状态的观察者,这个方法就会把数据发送给它们。由于每次dispathchingValue传入的null,所以会走else这一部分代码, 这时候就会遍历所有的observer,最后通过调用considerNotify()将数据进行分发给所有的observer
private void considerNotify(ObserverWrapper observer) {if (!observer.mActive) {return;}// Check latest state b4 dispatch. Maybe it changed state but we didn't get the event yet.//// we still first check observer.active to keep it as the entrance for events. So even if// the observer moved to an active state, if we've not received that event, we better not// notify for a more predictable notification order.//如果当前observer不是激活状态,也就是当前页面被destory,直接return.if (!observer.shouldBeActive()) {observer.activeStateChanged(false);return;}if (observer.mLastVersion >= mVersion) {return;}observer.mLastVersion = mVersion;observer.mObserver.onChanged((T) mData);}
只有出于活跃状态且数据是数据是最新的,才会去分发数据,最后回调到我们熟悉的onChanged()方法。
postValue方法
protected void postValue(T value) {boolean postTask;synchronized (mDataLock) {postTask = mPendingData == NOT_SET;mPendingData = value;}if (!postTask) {return;}ArchTaskExecutor.getInstance().postToMainThread(mPostValueRunnable);}
postValue方法是可以在子线程(非UI线程)发送数据的,但是onChanged()方法始终是在主线程? 答案就在postToMainThread(mPostValueRunnable)方法中;
private final Runnable mPostValueRunnable = new Runnable() {@SuppressWarnings("unchecked")@Overridepublic void run() {Object newValue;synchronized (mDataLock) {newValue = mPendingData;mPendingData = NOT_SET;}setValue((T) newValue);}};
创建一个Handler将子线程中的任务发送到主线程去执行,其本质还是调用了setValue()方法
LiveData.observeForever()方法
如果你想无论页面处于何种生命周期,setValue/postValue之后立刻回到数据。那么可以使用observerForever()方法,使用起来与observer()没有太大差别. 因为AlwaysActiveObserver没有实现GenericLifecycleObserver 接口,不能感应生命周期。
但是需要注意的是,在用完之后,一定要记得在onDestroy()方法中调用removeObserver()方法来停止对LiveData的观察,否则LiveData会一直处于激活状态,Activity则永远不会被系统自动回收,会造成内存泄露。

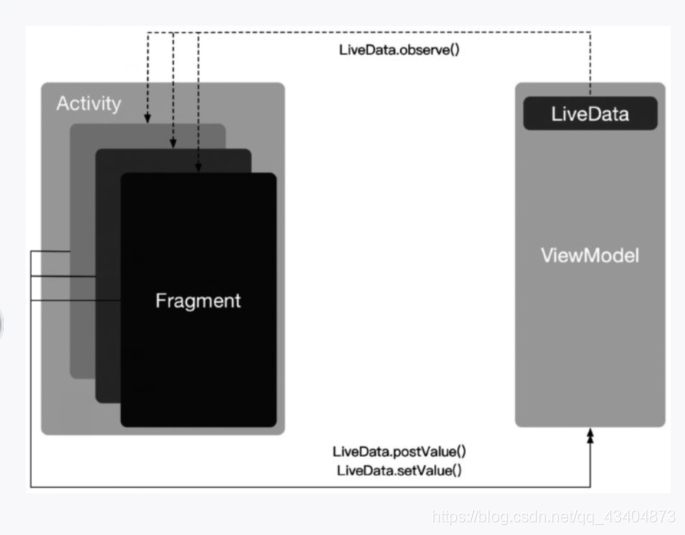

ViewModel+LiveData实现Fragment间的通信
我们已经知道,ViewModel能够将数据从Activity中剥离出来。只要Activity不被销毁,ViewModel会一直存储,并且独立于Activity的配置变化。
Fragment可以被看作Activty的子页面,即一个Activity中可以包含多个Fragment.这些Fragment彼此独立,但是又都属于同一个Activity.
基于ViewModel和Fragment组件的这些特性,我们可以利用LiveData,实现同一个Activity中的不同Fragment间的通信,因为不同的Fragment得到的都是同一个LiveData;

定义ViewModel和LiveData
public class SharedViewModel extends ViewModel {private MutableLiveData<String> content;@Overrideprotected void onCleared() {super.onCleared();//释放资源content= null;}public LiveData<String> getContent(){if(content == null){content = new MutableLiveData<>();}return content;}
}
初始化Fragment
Fragment之间的跳转我们使用导航图来进行跳转
share_graph.xml
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/share_graph"app:startDestination="@id/masterFragment"><fragmentandroid:id="@+id/masterFragment"android:name="com.example.jetpack.MasterFragment"android:label="fragment_master"tools:layout="@layout/fragment_master" ><actionandroid:id="@+id/action_masterFragment_to_detailFragment"app:destination="@id/detailFragment" /></fragment><fragmentandroid:id="@+id/detailFragment"android:name="com.example.jetpack.DetailFragment"android:label="fragment_detail"tools:layout="@layout/fragment_detail" />
</navigation>
MasterFragment 布局
我们使用EditText输入框,输入内容后,点击跳转到DetailFragment后,DetailFragment获取到输入框的内容,并显示在TextView上
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".MasterFragment"android:gravity="center"android:orientation="vertical"><EditTextandroid:id="@+id/edit_text"android:layout_width="match_parent"android:layout_height="wrap_content"android:hint="输入内容"android:textSize="20sp"/><Buttonandroid:id="@+id/toDetail"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="toDetailFragment"/></LinearLayout>
MasterFragment 代码
private SharedViewModel model;@Overridepublic View onCreateView(LayoutInflater inflater, ViewGroup container,Bundle savedInstanceState) {View view = inflater.inflate(R.layout.fragment_master, container, false);//设置数据model = new ViewModelProvider(getActivity()).get(SharedViewModel.class);final MutableLiveData<String> mutableLiveData = (MutableLiveData<String>) model.getContent();final EditText editText = view.findViewById(R.id.edit_text);view.findViewById(R.id.toDetail).setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {//获取EditText中的数据,并通知livaData进行更新String text = editText.getText().toString().trim();mutableLiveData.setValue(text);Navigation.findNavController(v).navigate(R.id.action_masterFragment_to_detailFragment);}});return view;}
detailFragment布局
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".DetailFragment"android:gravity="center"><TextViewandroid:id="@+id/tv_text1"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="哈哈哈"android:textSize="30sp"android:textStyle="bold"/></LinearLayout>
detailFragment代码
@Overridepublic View onCreateView(LayoutInflater inflater, ViewGroup container,Bundle savedInstanceState) {View view =inflater.inflate(R.layout.fragment_detail, container, false);final TextView textView = view.findViewById(R.id.tv_text1);SharedViewModel model = new ViewModelProvider(getActivity()).get(SharedViewModel.class);MutableLiveData<String> mutableLiveData = (MutableLiveData<String>) model.getContent();//对LiveData进行监听mutableLiveData.observe(getActivity(), new Observer<String>() {@Overridepublic void onChanged(String s) {//显示在UI上textView.setText(s);}});return view;}
Activity布局
<?xml version="1.0" encoding="utf-8"?>
<LinearLayoutxmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"xmlns:app="http://schemas.android.com/apk/res-auto"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".viewmodel.ShareActivity"android:gravity="center"><fragmentandroid:id="@+id/nav_host_fragment"android:layout_width="match_parent"android:layout_height="wrap_content"android:name="androidx.navigation.fragment.NavHostFragment"app:defaultNavHost= "true"app:navGraph="@navigation/share_graph"/></LinearLayout>
只是定义一个Fragment来显示两个Fragment而已,代码文件没有进行任何的更改
运行程序:

事实证明,两个Fragment获取到的是同一个LiveData, 在MasterFragment对LiveData数据进行更改,在DetailFragment对LiveData进行监听,并将监听到的数据显示在TextView上面。 是不是也非常简单啦
总结
- 本节中,我们学习了LiveData+ViewModel的基本使用。
- 并对LiveData源码,进行了一个大概的分析。知道了LiveData为什么能感知组件的生命周期
- LiveData的本质是观察者模式,可以感知页面的生命周期,当然你也可以使用observeForver()方法让LiveData忽略页面的生命周期,但是需要注意,用完之后要在onDestroy()方法用removeObserver()方法移除监听,否则会造成内存泄露。
- LiveData大部分是在ViewModel中使用的,但是它的作用不止于此,下节,我们就来说,LiveData如果搭配Room数据库组件进行使用.
好了,LiveData到这里就结束了,不足之处,望大家指出来,谢谢。
