ER图常用图形如下：

ER图图形含义详解

实体（长方体）：

实体字面意思就是实际存在的，例如商品，货物，用户。

属性（椭圆）：

属性我们不陌生，就是一个物品的一些特征，在ER图里面就是实体所拥有的特征，例如：商品所拥有的属性有id，商品名称，价格。用户拥有的属性有id，姓名，年龄，性别，电话。

关系（菱形）：

字面意思就是实体与实体之间的关系；用户和商品之间为购买关系。

弱实体（双实线长方形）：

如果一个实体依赖于另一个实体而存在，那么这个实体就是弱实体。很好理解，依赖的别人的就是弱者。一般用于存在包含关系的实体之间，例如学生和成绩之间，成绩就是弱实体，因为成绩依赖于学生，没有学生就没有成绩。

多值属性（双实线椭圆）：

实体可能拥有多个不一样数值的同一属性，例如用户可能拥有多个电话号码，但电话号码是同一个属性，身份证号码只有一个不是多值属性。

可选属性：

并不是所有的属性都必须有值，有些属性的可以没有值，这就是可选属性，在椭圆的文字后用（O）来表示.

派生属性（虚线椭圆）：

派生也就是可以推导，例如一个人的年龄，就是派生属性，因为可以根据身份证号推导出来。

联系属性：

联系属于用户表示多个实体之间联系所具有的属性，一般来讲多对多的两个实体的联系具有联系属性，在一对一和一对多的实体联系中联系属性没有必要。

弱关系（双实线菱形)：

弱关系用于弱实体和实体之间的关系，例如学生和成绩，学生拥有成绩，这个拥有就是一个弱关系

ER图中的三种关联关系

一对一：一个实体和另一个实体之间只存在一对一的关系，例如：用户和身份证之间。

一对多：一对多就是一个实体之间和另一个实体存在一对多的关系，用户和电话号码之间，一个用户有多个号码，反过来就是多对一

多对多：一个实体和另一个实体之间存在多对多的关系，例如：用户和商品之间，商品可以被多个用户所拥有，用户也可以有多个商品。

概化（单竖线倒三角）

概化就是分组，例如商品有服装类，数码类，食品类

全概化（双竖线倒三角）

全概化也是分组，但是这里是商品只有服装类，数码类，食品类。

在绘制ER图的过程种主键加下划线，外键加下划虚线

这里推荐一个绘制ER图的网页：boardmix博思白板，多人实时协作的流程图，思维导图免费工具

实战：

一个学生学习管理系统（超星）

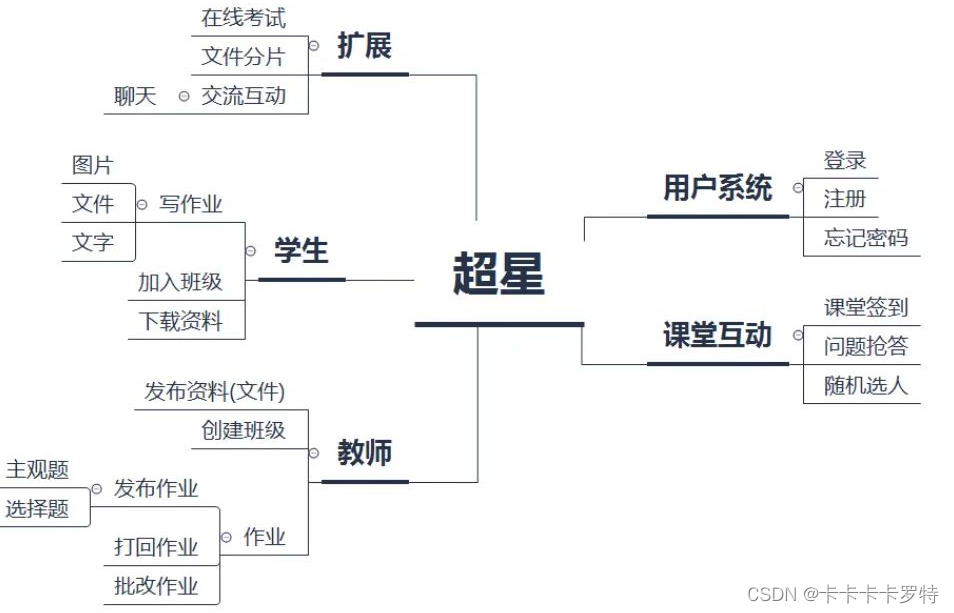

要求功能实现：

https://boardmix.cn/app/share/CAE.CLyD5AwgASoQQDw7AjlABnGMlEPZwzWUYzAGQAE/PhPhok
点击链接加入boardmix中的文件「超星」。

图片较大，给出链接便于查看（课程和作业之间的细节尚未完善）（后续会完善）错误之处欢迎大佬指点。

大体图片：
