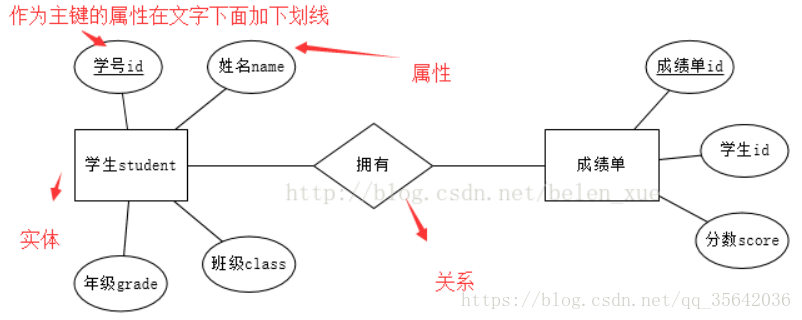

ER图的实体（entity）即数据模型中的数据对象，例如人、学生、音乐都可以作为一个数据对象，用长方体来表示，每个实体都有自己的实体成员（entity member）或者说实体对象（entity instance），例如学生实体里包括张三、李四等，实体成员（entity member）不需要出现在ER图中。

ER图的属性（attribute）即数据对象所具有的属性（所具有的列），例如学生具有姓名、学号、年级等属性，用椭圆形表示，属性分为唯一属性（unique attribute）和非唯一属性，唯一属性（主键）指的是唯一可用来标识该实体实例或者成员的属性，用下划线表示，一般来讲实体都至少有一个唯一属性。

ER图的关系/联系（relationship）用来表现数据对象与数据对象之间的联系，例如学生的实体和成绩表的实体之间有一定的联系，每个学生都有自己的成绩表，这就是一种关系，关系用菱形来表示。

ER图中关联关系有三种：

1对1（1:1） ：1对1关系是指对于实体集A与实体集B，A中的每一个实体至多与B中一个实体有关系；反之，在实体集B中的每个实体至多与实体集A中一个实体有关系

1对多（1:N） ：1对多关系是指实体集A与实体集B中至少有N(N>0)个实体有关系；并且实体集B中每一个实体至多与实体集A中一个实体有关系。



多对多（M:N） ：多对多关系是指实体集A中的每一个实体与实体集B中至少有M(M>0)个实体有关系，并且实体集B中的每一个实体与实体集A中的至少N（N>0）个实体有关系。



ER的实体还会细分为弱实体和复合实体：

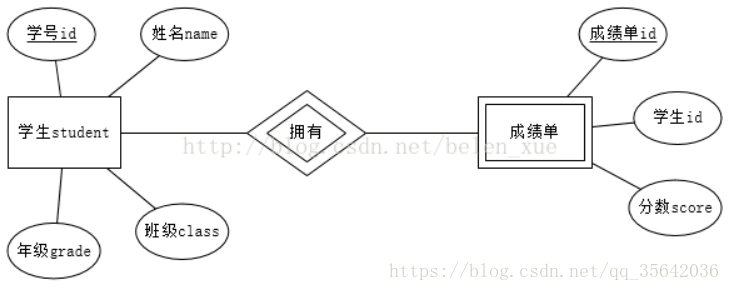

弱实体：一个实体必须依赖于另一个实体存在，那么前者是弱实体，后者是强实体，弱实体必须依赖强实体存在，例如上图的学生实体和成绩单实体，成绩单依赖于学生实体而存在，因此学生是强实体，而成绩单是弱实体。



弱实体和强实体的联系必然只有1：N或者1：1，这是由于弱实体完全依赖于强实体，强实体不存在，那么弱实体就不存在，所以弱实体是完全参与联系的，因此弱实体与联系之间的联系也是用的双线菱形。

复合实体：复合实体也称联合实体或桥接实体，常常用于实现两个或多个实体间的M：N联系，它由每个关联实体的主码组成，用长方体内加一个菱形来表示。



下图就是一个典型的复合实体，因为只是举例，相对粗糙，用户和商品两个实体是M：N的关系，中间有订单这个实体联系，因此订单这个实体是一个复合实体，同时如果用户 实体不存在，就没有订单实体的存在，因此对于用户实体来讲订单是弱实体，同理商品实体如果不存在，同样不存在订单实体，因此对商品实体而言订单是弱实体，具体如图：



ER图的属性还可分为（了解更多请点击下面的参考链接）：

复合属性：……

多值属性：……

派生属性：……

可选属性：……

联系属性：……



参考链接：

https://blog.csdn.net/belen_xue/article/details/52763629
