MT2503D SOC Processor Datasheet



MT2503D是一种基于低功耗CMOS工艺的集成前沿电源管理单元、模拟基带和无线电电路的单片芯片。

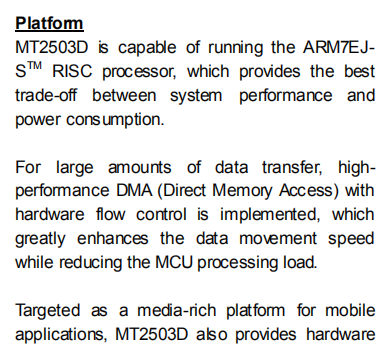

MT2503D是一个功能丰富和功能非常强大的单芯片解决方案，用于高端GSM/GPRS能力。基于32位ARM7EJ-STMRISC处理器，MT2503D的卓越处理能力 h高带宽架构和专用硬件支持，为高性能GPRS 12级调制解调器应用和前沿多媒体应用提供了平台。

MT2503D还包括：

一种高度集成的蓝牙收发器，完全符合蓝牙规范v3.0
支持音频广播去调制和rds/rbds数据解码的fm接收机

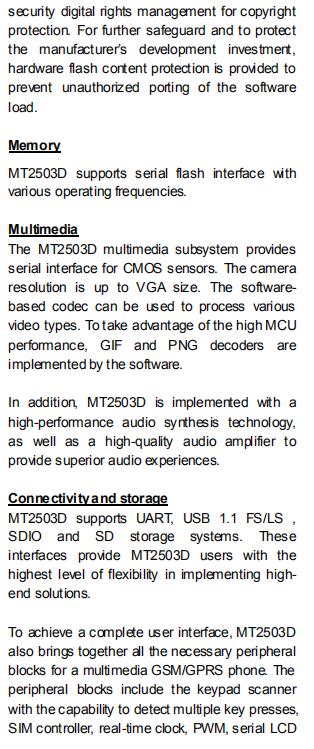

特性：

····························

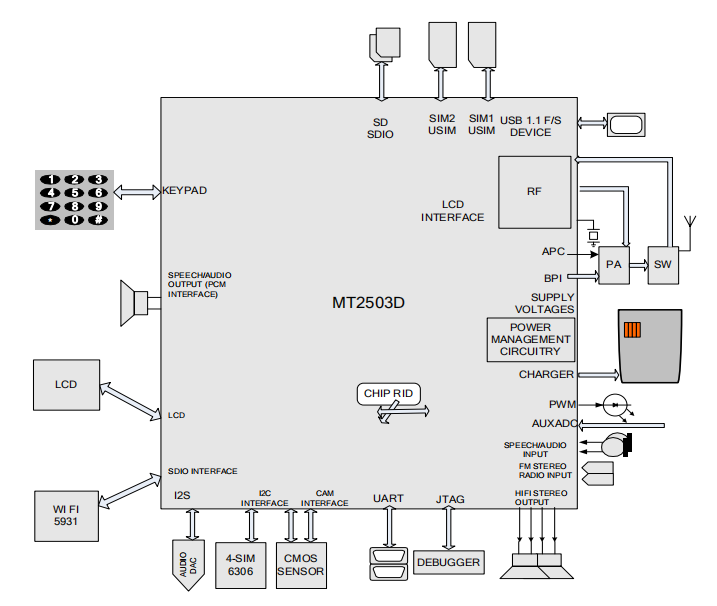

MT2503D应用图：

2.1 Pin Description

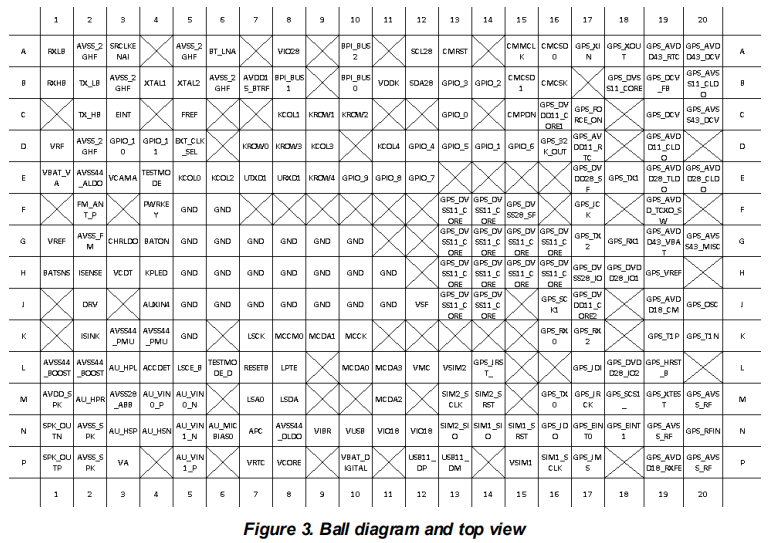

2.1.1 Ball Diagram

对于MT2503D，一个TFBGA 8.4mm*6.2mm，215-球，0.4mm螺距包提供。图3给出了这个包的引脚和顶部视图。

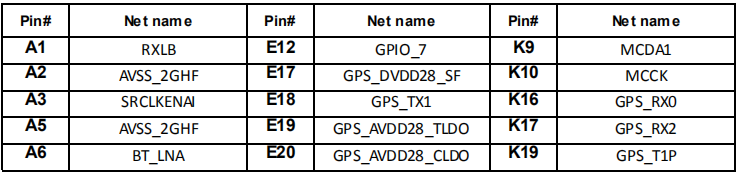

2.1.2 Pin Coordination

····················

2.2 Electrical Characteristics
2.2.1 Absolute Maximum Ratings

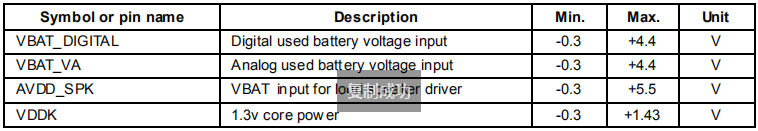

电源绝对最高额定值

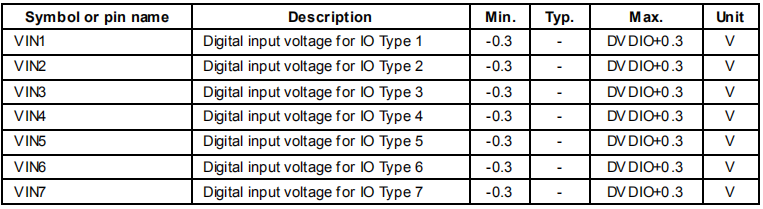

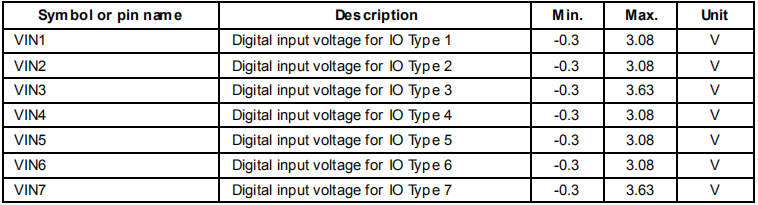

电压输入的绝对最大额定值

储存温度的绝对最高额定值

2.2.2 Recommended Operating Conditions

建议的供电操作条件

电压输入的推荐操作条件

操作温度推荐操作条件
