简介

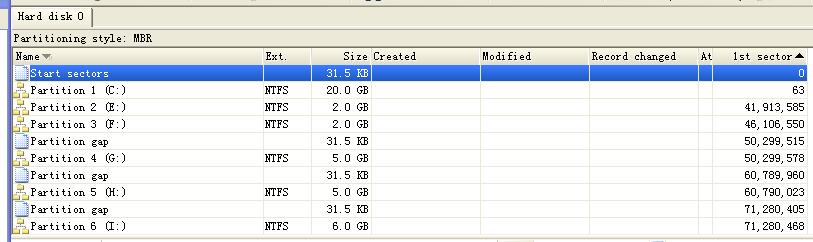

在win8以后，磁盘格式一般是GPT格式的，做实验是在winXP虚拟机上完成的，partition style是MBR。在虚拟机上分配了40GB的硬盘空间。三个主分区盘C、E、F，一个扩展分区里面有三个逻辑盘G、H、I。
在这里插入图片描述

使用的函数

1.CreateFile()函数打开设备

HANDLE CreateFile(
　　LPCSTR lpFileName,
　　 DWORD dwDesiredAccess,
　　 DWORD dwShareMode,
　　LPSECURITY_ATTRIBUTES lpSecurityAttributes,
　　DWORD dwCreationDisposition,
　　DWORD dwFlagsAndAttributes,
　　HANDLE hTemplateFile
);

第1个参数lpFileName为要创建或打开的文件或设备的名称。磁盘为TEXT("\\.\PhysicalDrive0")，如果有两个盘，第2个为1。
第2个参数dwDesiredAccess为请求访问文件或设备，常取值为GENERIC_READ， GENERIC_WRITE或两者（GENERIC_READ | GENERIC_WRITE）
第3个参数为dwShareMode，是请求的文件或设备共享模式，可以是读取，写入，两者，删除
第4个参数为lpSecurityAttributes，是指向SECURITY_ATTRIBUTES 结构的指针，如果此参数为NULL，则CreateFile返回的句柄不能由应用程序可能创建的任何子进程继承，使用默认安全属性。
第5个参数dwCreationDisposition，对存在或不存在的文件或设备执行的操作。对于文件以外的设备，此参数通常设置为OPEN_EXISTING。
第6个参数为dwFlagsAndAttributes，是文件或设备属性和标志。
第7个参数为hTemplateFile，具有GENERIC_READ访问权限的模板文件的有效句柄。此参数可以为NULL。
返回值：如果函数成功，则返回值是指定文件，设备，命名管道或邮件槽的打开句柄。如果函数失败，则返回值为INVALID_HANDLE_VALUE。获取错误码，可以调用GetLastError()函数。

2.DeviceIoControl()函数返回磁盘设备信息

BOOL DeviceIoControl(
　　HANDLE hDevice,
　　DWORD dwIoControlCode,
　　LPVOID lpInBuffer,
　　DWORD nInBufferSize,
　　LPVOID lpOutBuffer,
　　DWORD nOutBufferSize,
　　LPDWORD lpBytesReturned,
　　LPOVERLAPPED lpOverlapped
);

第1个参数为hDevice，是要对其执行操作的设备的句柄，本实验中是CreateFile()函数的返回的设备句柄。
第2个参数dwIoControlCode，是操作的控制代码，该值标识要执行的特定操作以及执行它的设备类型。使用IOCTL_DISK_GET_DRIVE_GEOMETRY，用于获取磁盘信息。
第3个参数为lpInBuffer，是指向输入缓冲区的指针，可以为NULL。
第4个参数为nInBufferSize，是输入缓冲区大小，以字节为单位。
第5个参数为lpOutBuffer，指向输出缓冲区的指针，用于接收操作返回的数据。
第6个参数为nOutBufferSize，是输出缓冲区的大小，以字节为单位。
第7个参数为lpBytesReturned，是一个指向变量的指针，该变量接收存储在输出缓冲区中的数据大小（以字节为单位）。如果输出缓冲区太小而无法接收任何数据，则调用失败， GetLastError()返回 ERROR_INSUFFICIENT_BUFFER，并且lpBytesReturned为零。
第8个参数为lpOverlapped，指向OVERLAPPED结构的指针。如果在未指定FILE_FLAG_OVERLAPPED的情况下打开 hDevice，则忽略lpOverlapped。
返回值：如果操作成功完成，则返回值为非零值。

3.SetFilePointer()函数设置读取磁盘信息位置

DWORD SetFilePointer(
HANDLE hFile,
LONG lDistanceToMove,
PLONG lpDistanceToMoveHigh,
DWORD dwMoveMethod
);

第1个参数hFile是文件的句柄。
第2个参数为lDistanceToMove，是表示距离的有符号数的低32位，用来指定文件指针的字节偏移。
第3个参数lpDistanceToMoveHigh，是距离的高32位。
第4个参数dwMoveMethod是文件指针移动的起点。

4.ReadFile()函数读取磁盘内容

BOOL ReadFile(
HANDLE hFile,
LPVOID lpBuffer,
DWORD nNumberOfBytesToRead,
LPDWORD lpNumberOfBytesRead,
LPOVERLAPPED lpOverlapped
);

第1个参数hFile，是文件/设备句柄。
第2个参数lpBuffer，是指向缓冲区的指针，用于接收读取的数据。
第3个参数nNumberOfBytesToRead，是要读取的最大字节数。
第4个参数lpNumberOfBytesRead，用于接收读取的字节数。
第5个参数lpOverlapped可以为NULL。

源代码

#include <windows.h>
#include <winioctl.h> //DDK驱动开发与控制
#include <stdio.h>
#include <math.h>
#include <stdlib.h>
#include <stdint.h>
#define BufferLength 1024//将四个连续字节存放的值转为int型
uint32_t transtoint(unsigned char a[])
{uint32_t sum = 0UL;uint32_t temp = 0UL;for (int i = 3; i>=0; i--){temp = a[i];//先赋值				temp = temp <<( 8 * (3-i));		sum = sum | temp;}return sum;
}
//十六进制输出
bool HexOutput(char* buf, size_t len,bool ismbr, ULONGLONG * baseaddr,ULONGLONG * nextaddr,int EBRnum)
{bool mbrflag=1;//在读取MBR的时候判断条目是主分区还是扩展分区条目 unsigned char a = buf[0];if(ismbr)printf("-----------------------------------------------------");elseprintf("--------------------------第%d个EBR------------------",EBRnum);//printf("第一字节是：%x\n\n", a);if(ismbr)printf("          第一部分(MBR)：\n\n");elseprintf("          第一部分(EBR)：\n\n");int flag = 0;for (size_t i = 0; i < len; ++i){unsigned char c = buf[i]; // must use unsigned char to print >128 value flag++;if (c < 16)printf("0%x ", c);elseprintf("%x ", c);if (i == 445){flag = 0;printf("\n\n          第二部分(分区表)：\n");}if (i == 509){flag = 0;printf("\n\n          第三部分(结束标志)：\n");}if ((flag) % 16 == 0)printf("\n");}printf("\n<-------------------分区表信息解析------------------->\n\n");printf("\n\n分区地址和大小分别为: \n\n");	int limit=ismbr?509:477;//如果已经知道是扩展分区的EBR，不用读取那么多,rank=1是分区表，rank=2是指向下一个的for (int m = 445, rank = 1; m < limit&&rank<=4; m += 16, rank++){unsigned char fifth = buf[m + 5];//取得第五位文件系统标志位，十六进制为05H或者0FH是扩展分区 		if(fifth==0x5||fifth==0xf)//是扩展分区条目，不用往后读了 {printf("This is an extend patition!\n");mbrflag=0;	rank = 4;}//不是mbr是扩展分区EBR if (fifth < 16) //调整输出格式printf("第%d分区表标志位为: 0%x\n", rank, fifth);elseprintf("第%d分区表标志位为: %x\n", rank, fifth);if (fifth == 0x00)//当第五位（标志位）是00时，代表分区表信息为空，无分区{printf(" 分区表为空\n\n");//也不用往后读了 }else {//分区项 unsigned char offsetadd[4] = { 0 };//倒着读，高字节在高地址处for (int n = m + 12, t = 0; n > m + 8, t < 4; n--, t++){unsigned char temp = buf[n];if (temp < 16)printf("  0%x  ", temp);elseprintf("  %x  ", temp);offsetadd[t] = buf[n];}//计算地址，转换为十进制扇区数LBAprintf("\n");uint32_t tempadd = transtoint(offsetadd);printf("\n开始地址为： %I64x", (ULONGLONG)tempadd * (ULONGLONG)512 + *baseaddr);if(ismbr&&!mbrflag)// if in mbr and got a extend entry,the EBR at relsecor+nowbase(0){*baseaddr=(ULONGLONG)tempadd* (ULONGLONG)512 + *baseaddr;//only change once*nextaddr = (ULONGLONG)0UL;}				else if (!mbrflag)//if it's the extend entry{*nextaddr = (ULONGLONG)tempadd * (ULONGLONG)512;}printf("\n\n");printf("大小：");for (int p = m + 16, w = 0; p > m + 12, w < 4; p--, w++){unsigned char temp1 = buf[p];if (temp1 < 16)printf("  0%x  ", temp1);elseprintf("  %x  ", temp1);offsetadd[w] = buf[p];}//计算大小，转化为GB单位printf("\n");uint32_t tempsize = transtoint(offsetadd);if(ismbr && !mbrflag)printf("\n扩展盘总大小为： %lu 扇区 = %lf GB \n", tempsize, ((double)tempsize / 2.0 / 1024.0 / 1024.0));else if(!ismbr){printf("\n第%d逻辑盘大小为： %lu 扇区 = %lf GB \n",EBRnum, tempsize, ((double)tempsize / 2.0 / 1024.0 / 1024.0));}elseprintf("\n该盘大小为： %lu 扇区 = %lf GB \n", tempsize, ((double)tempsize / 2.0 / 1024.0 / 1024.0));}}printf("\n\n");return (mbrflag);
}//函数：对主分区表进行解析，分别得到每个分区的偏移地址以及分区大小
BOOL GetDriveGeometry(DISK_GEOMETRY *pdg, int addr)
{HANDLE hDevice;               // 设备句柄BOOL bResult;                 // results flagDWORD junk;                   // discard resultsccchar lpBuffer[BufferLength] = { 0 };//通过CreateFile来获得设备的句柄hDevice = CreateFile(TEXT("\\\\.\\PhysicalDrive0"), // 设备名称,这里指第一块硬盘GENERIC_READ,                // no access to the driveFILE_SHARE_READ | FILE_SHARE_WRITE,  // share modeNULL,             // default security attributesOPEN_EXISTING,    // disposition0,                // file attributesNULL);            // do not copy file attributesif (hDevice == INVALID_HANDLE_VALUE) // cannot open the drive{printf("Creatfile error!May be no permission!ERROR_ACCESS_DENIED！\n");return (FALSE);}//通过DeviceIoControl函数与设备进行IObResult = DeviceIoControl(hDevice, // 设备的句柄IOCTL_DISK_GET_DRIVE_GEOMETRY, // 控制码，指明设备的类型NULL, 0, // no input bufferpdg,sizeof(*pdg),     &junk,                 // # bytes returned(LPOVERLAPPED)NULL); // synchronous I/OLARGE_INTEGER offset;//long long signedoffset.QuadPart = (ULONGLONG)addr * (ULONGLONG)512;//0SetFilePointer(hDevice, offset.LowPart, &offset.HighPart, FILE_BEGIN);//从0开始读MBRif(GetLastError())printf("错误类型代号：%ld\n\n", GetLastError());//如果出错了DWORD dwCB;//从这个位置开始读 BOOL bRet = ReadFile(hDevice, lpBuffer, 512, &dwCB, NULL);//如果不是MBR，bool finished=0; int EBRnum=0;ULONGLONG *baseaddr=new ULONGLONG,*nextaddr= new ULONGLONG;//扩展分区起始地址，EBR地址 *baseaddr = (ULONGLONG)0;*nextaddr = (ULONGLONG)0;finished=HexOutput(lpBuffer, 512,true,baseaddr,nextaddr,EBRnum);//先是读取MBRif(finished)CloseHandle(hDevice);else{//继续读do{EBRnum++;memset(lpBuffer, 0, sizeof(lpBuffer));offset.QuadPart = (ULONGLONG)(*baseaddr + *nextaddr);//find the EBRSetFilePointer(hDevice, offset.LowPart, &offset.HighPart, FILE_BEGIN);//读EBRif(GetLastError())printf("错误类型代号：%ld\n\n", GetLastError());//如果出错了ReadFile(hDevice, lpBuffer, 512, &dwCB, NULL);}while(!HexOutput(lpBuffer, 512,false,baseaddr,nextaddr,EBRnum));CloseHandle(hDevice);}delete baseaddr;delete nextaddr;return bResult;
}
extern int add[20];
extern int disknum;
int main()
{DISK_GEOMETRY pdg;            // 保存磁盘参数的结构体BOOL bResult;                 // generic results flagULONGLONG DiskSize;           // size of the drive, in bytesprintf("<-----------------欢迎使用分区读取程序----------------->\n\n");bResult = GetDriveGeometry(&pdg, 0);if (bResult){DiskSize = pdg.Cylinders.QuadPart * (ULONG)pdg.TracksPerCylinder *(ULONG)pdg.SectorsPerTrack * (ULONG)pdg.BytesPerSector;printf("磁盘总大小 = %I64d (Bytes) = %I64d (Gb)\n", DiskSize, DiskSize / (1024 * 1024 * 1024));}else{printf("GetDriveGeometry failed. Error %ld.\n", GetLastError());}return ((int)bResult);
}

结果分析

运行程序解析磁盘信息的结果，与使用Winhex查看计算是一致的。

MBR部分：

在这里插入图片描述

分区地址和大小分别为:

第1分区表标志位为: 07
00 00 00 3f
开始地址为： 7e00
大小： 02 7f 8c b2
该盘大小为： 41913522 扇区 = 19.985925 GB

第2分区表标志位为: 07
02 7f 8c f1
开始地址为： 4ff19e200
大小： 00 3f fa c5
该盘大小为： 4192965 扇区 = 1.999362 GB

第3分区表标志位为: 07
02 bf 87 b6
开始地址为： 57f0f6c00
大小： 00 3f fa c5
该盘大小为： 4192965 扇区 = 1.999362 GB

This is an extend patition!
第4分区表标志位为: 0f
02 ff 82 7b
开始地址为： 5ff04f600
大小： 02 00 53 aa
扩展盘总大小为： 33575850 扇区 = 16.010213 GB

查看C盘信息，开始地址7E00，20G：
在这里插入图片描述

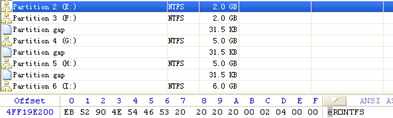

查看E盘信息，开始抵制4FF19E200，大小2G：

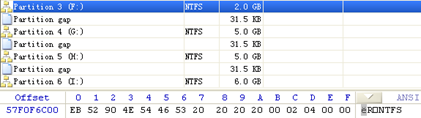

查看F盘信息，开始地址57F0F6C00，大小2G：

查看第4个DPT对应的扩展分区的EBR，扩展分区的EBR所在地址位5FF04F600：

第一个EBR的DPT内容为：

在这里插入图片描述
　　第一个条目地址信息中3F 00 00 00是63，指向第一个逻辑盘。计算这个逻辑盘开始地址为63*512=7E00H，加上5FF04F600H得到5FF057400H，这就是G盘的起始位置。G盘的大小信息为0E 12 A0 00，也就是10490382个扇区，10490382*512/1024/1024/1024=5GB。
在这里插入图片描述
　　第2个条目是第5个字节内容是05H，表示是扩展分区。（之前MBR中的第4个扇区第5字节是0FH，也表示这是一个扩展分区）。扩展分区的地址信息为A0124DH，也就是相对于扩展分区开始位置5FF04F600H起的第10490445个扇区（换成字节是140249A00H）处存放着下一个扩展分区的MBR。这个位置是140249A00H+5FF04F600H =73F299000H。在这个位置，的确放着下一逻辑盘，也就是H盘的EBR。用同样方式可以计算。
　在这里插入图片描述

第1分区表标志位为: 07
00 00 00 3f
开始地址为： 5ff057400
大小： 00 a0 12 0e
第1逻辑盘大小为： 10490382 扇区 = 5.002204 GB

This is an extend patition!
第2分区表标志位为: 05
00 a0 12 4d
开始地址为： 73f299000
大小： 00 a0 12 4d
第1逻辑盘大小为： 10490445 扇区 = 5.002234 GB

第2个EBR内容

在这里插入图片描述

分区地址和大小分别为:
第1分区表标志位为: 07
00 00 00 3f
开始地址为： 5ff057400
大小： 00 a0 12 0e
第2逻辑盘大小为： 10490382 扇区 = 5.002204 GB

This is an extend patition!
第2分区表标志位为: 05
01 40 24 9a
开始地址为： 87f4e2a00
大小： 00 c0 2f 10
第2逻辑盘大小为： 12594960 扇区 = 6.005745 GB

总结

MBR的四个分区表的组合有两种：全部是主分区；三个主分区+一个扩展分区。在阅读分区表条目的时候，(从第1字节开始)第5字节中存放的信息也比较重要，如果是05H或者是0FH，表示这是一个扩展分区条目，地址信息指向的是EBR，否则如果不是0，就是一个主分区条目，指向的是每个主分区的开始扇区。如果是在EBR中，在扩展分区表部分，只有前两个条目有效，最后两个是全为0的没有用到，第1个条目指向了目前已经发现了的逻辑盘，第2个条目如果不是全0，说明还有下一个逻辑盘，指向的就是下一个EBR。
地址信息Relative在主分区中，是0。在扩展分区中，是主扩展分区的开始位置所在扇区，可以从MBR中获取到。而Sectors指的是分区占的总扇区数，在MBR中，第4个如果是扩展分区的话，表示是整个扩展分区里面所有逻辑盘的大小。
自己电脑的分区逻辑图如图所示：
在这里插入图片描述
