一、相量法
之前的都是分析了激励为直流的线性电路，
之后的将分析激励为交流（正弦量)的线性电路。交流电路在输变电、信号处理等领域应用极为广泛!
相量法是利用正弦量和复数的关系，将微分方程变成代数方程，从而将求微分方程的特解转变为求代数方程的解。
因此，相量法使正弦稳态电路的求解也像直流电路的求解一样简单!快速!
二、复数

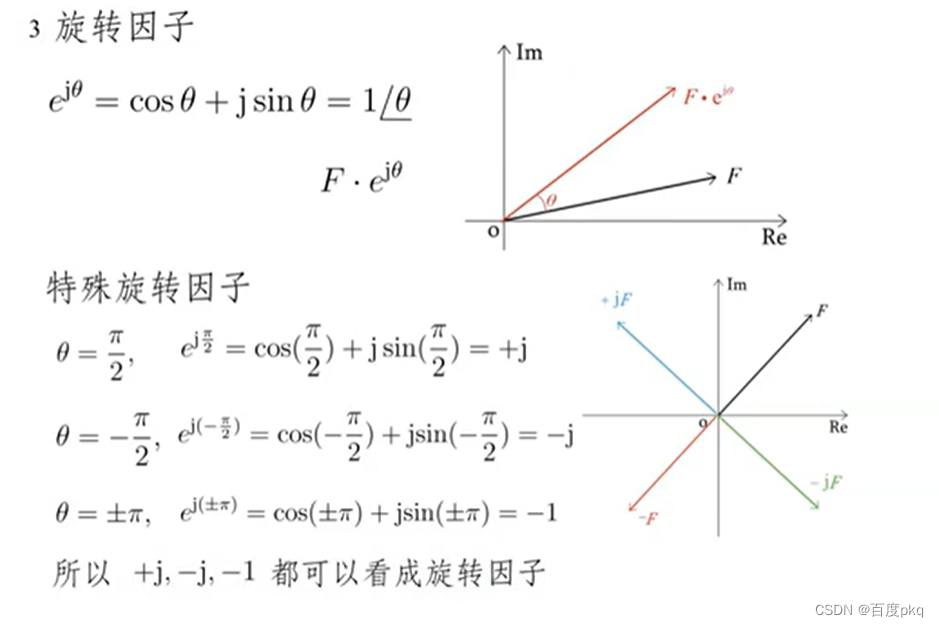

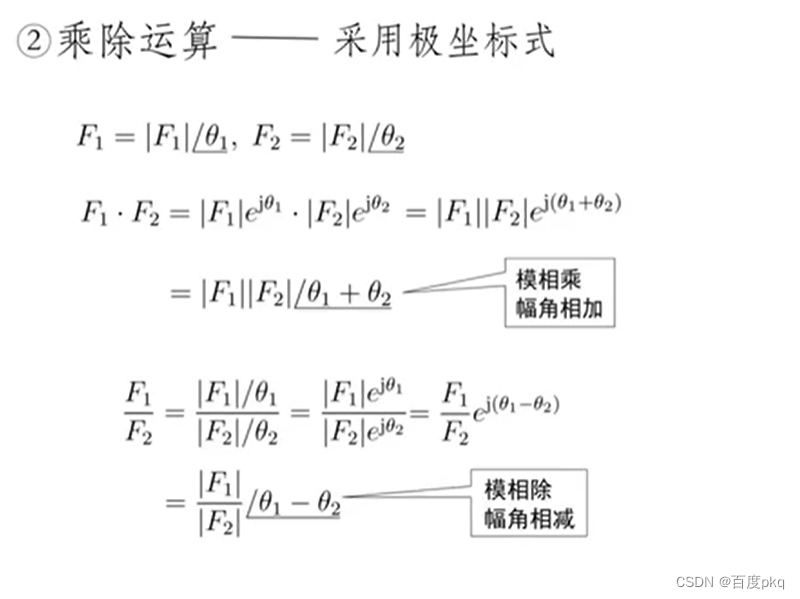

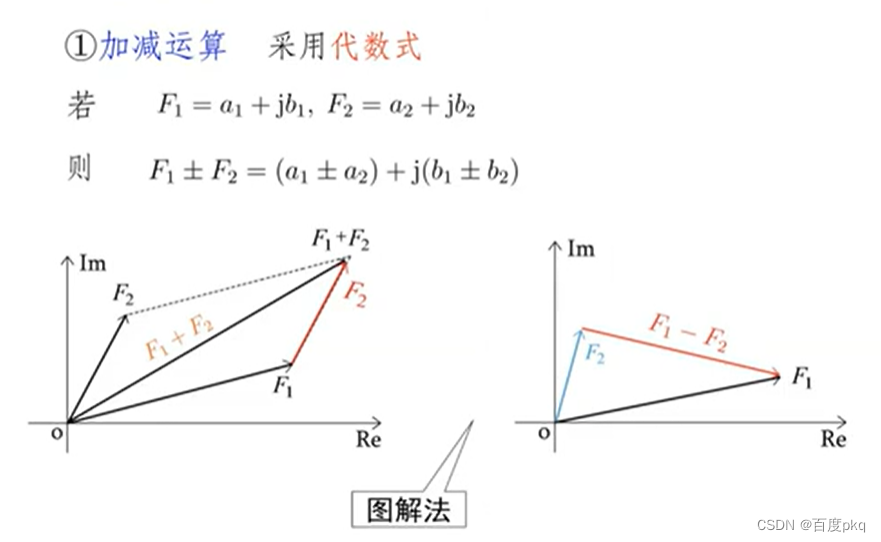

复数的表示形式

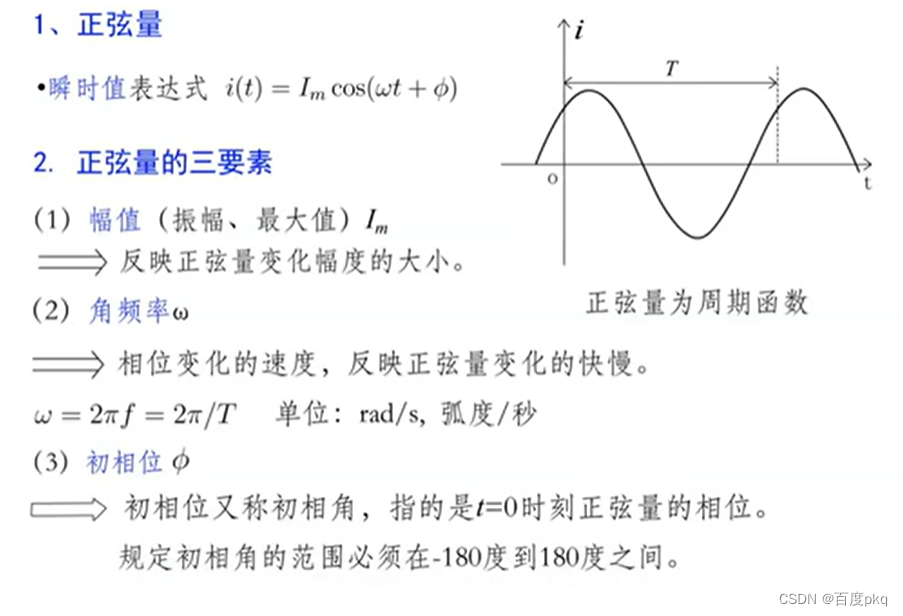

三、正弦量

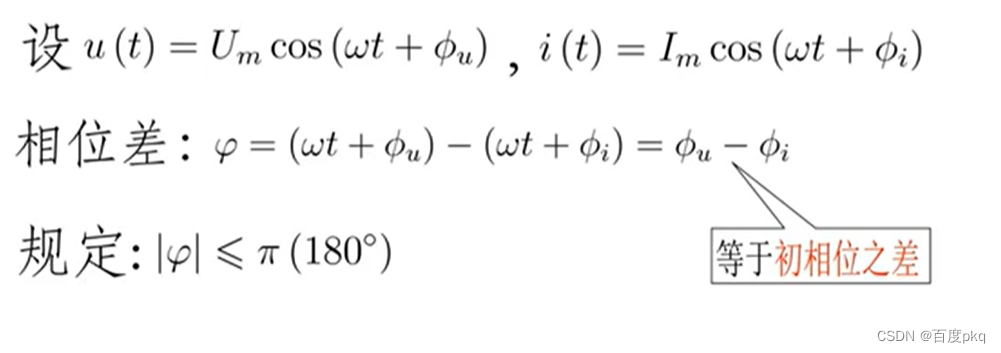

同频率正弦量的相位差

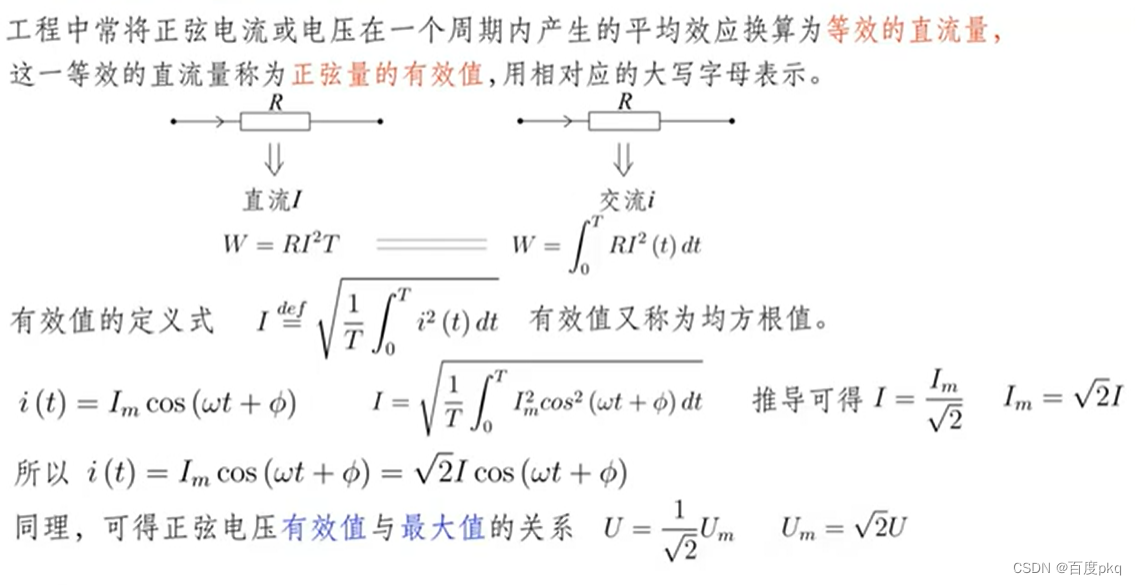

正弦电流、电压的有效值

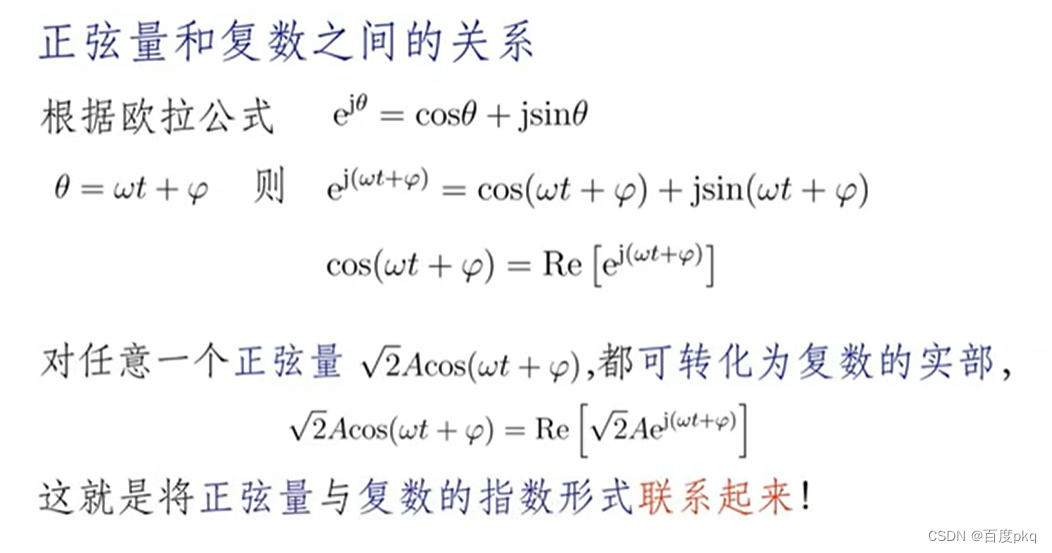

四、相量法的引入

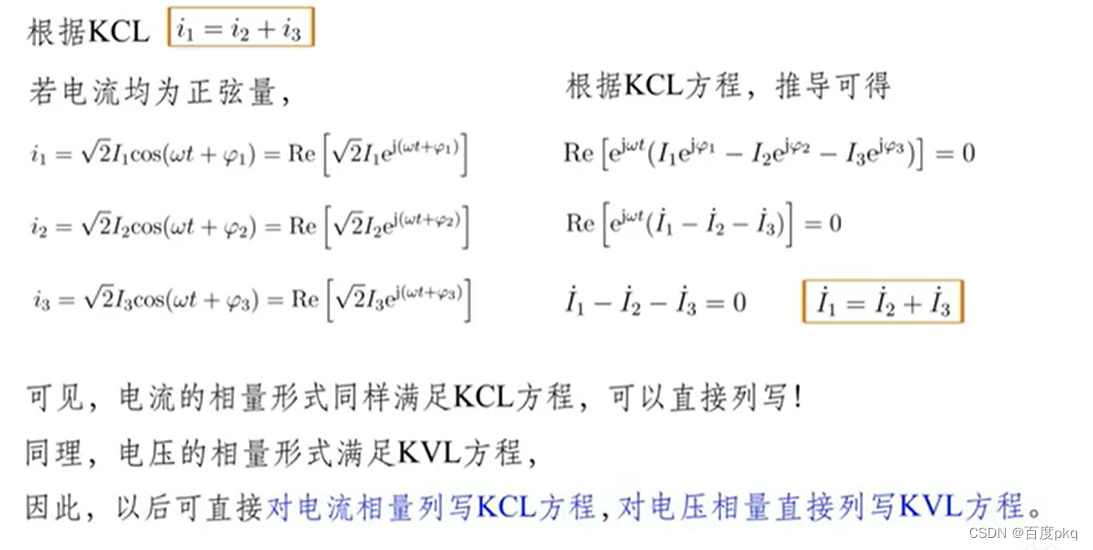

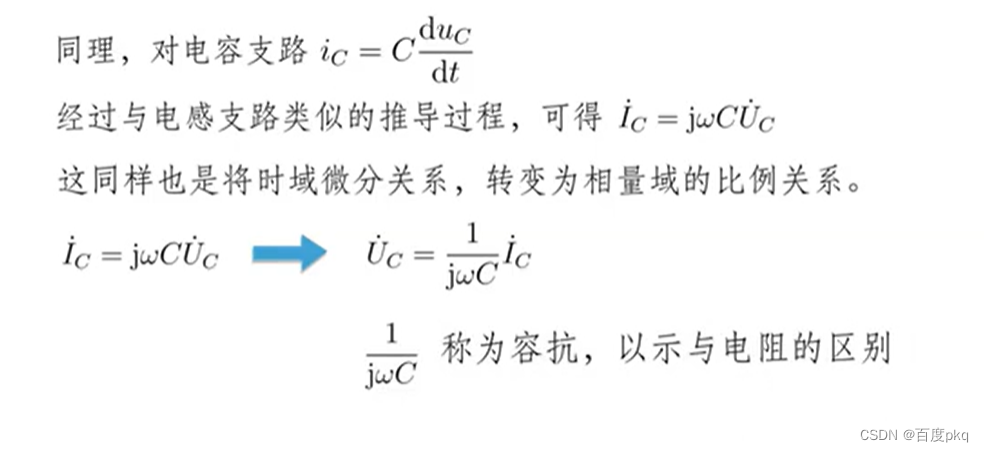

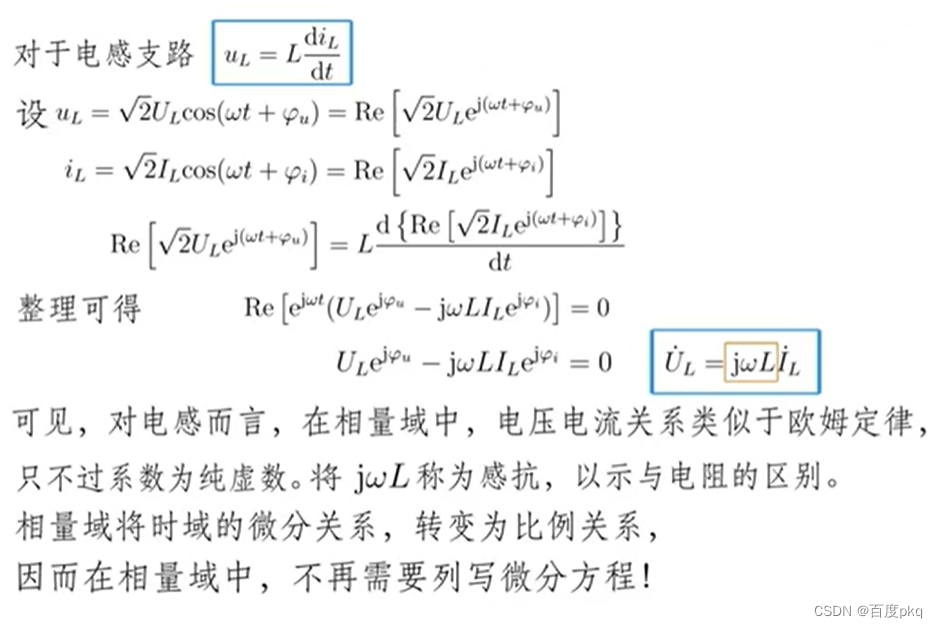

五、电路定律的相量形式
直流电路，列写代数方程的依据是KCL和KVL,
对于正弦稳态电路，可以由KCL和KVL直接列写相量形式的代数方程。
六、阻抗和导纳
阻抗

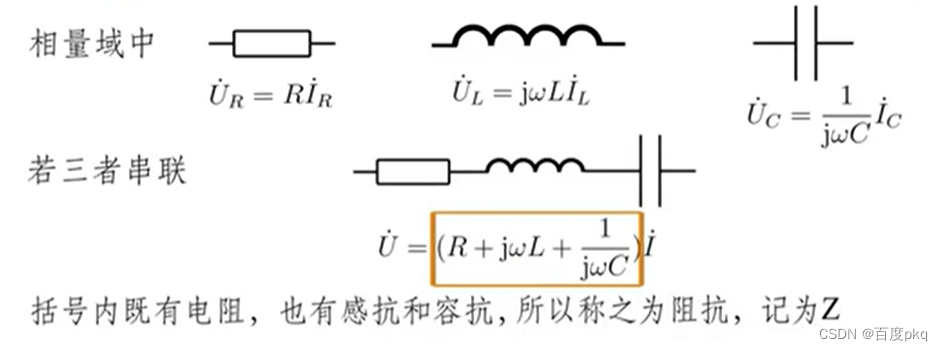

什么是阻抗？
阻抗雷日直流电路中的电阻
导纳

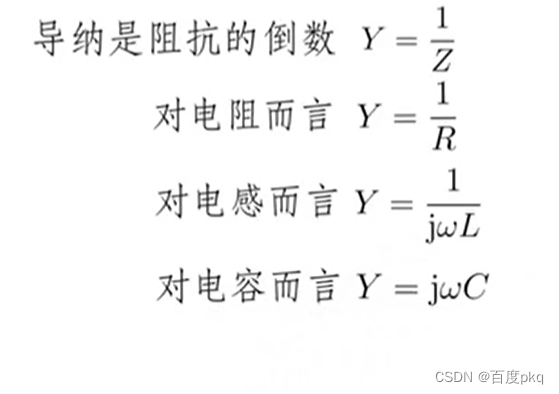

在正弦稳态电路中,与直流电路电导相似的概念是导纳Y.

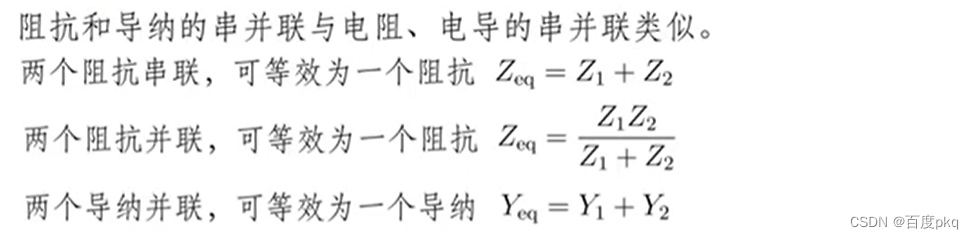

阻抗和导纳的串联、并联
