实现图
UML中大部分模型描述了逻辑和设计方面的信息，实现图用来描述实现方面的信息。
实现图有构件图和部署图两种形式
构件图：用来显示一组构件之间的组合与依赖关系。
部署图：用来描述系统硬件的物理拓扑结构以及在此结构上执行的软件。

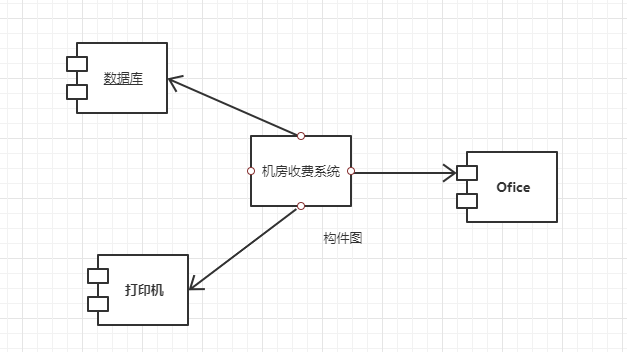

构件图
构件图中通常包括构件、接口，以及各种关系
构件图提供系统的物理视图，它的用途是显示系统中的软件与其他软件组件(例如，库函数)的依赖关系。
构件（component）是系统中遵从同一组接口且提供其实现的物理的、可替换的部分。每个构件能实现一定的功能，为其他构件提供使用接口，方便软件的复用。
构件的类型
- 源代码构件，如源代码文件
- 二进制构件，如目标码文件、静态链接库、动态链接库
- 可执行构件，如可执行程序
- 数据文件或文档
构件的特点
- 构件是物理的
- 构件是可替换的
- 构件是系统的一部分
- 构件遵从一组接口并提供对一组接口的实现
构件与类
- 类表示逻辑抽象，而构件表示物理抽象。
- 构件是其他元素的物理实现。
- 类可以直接拥有属性和操作，一般情况下，构件一般只拥有只能通过其接口访问的操作。
构件与接口
- 构件与其对应接口之间的关系：实现（realization）
- 构件与其它构件之间的关系：依赖（dependency）
- 示出接口（exportinterface）：构件实现的接口
- 引入接口（importinterface）：构件使用的接口
部署图
配置图通常包括：节点（Node）、组件和关联关系（Association）
部署图表示该软件系统如何部署到硬件环境中。
