第九章：部署图
概述
- 作用：用来描述软件产品在计算机硬件系统和网络上的：安装、分发（delivery ）、分布（distribution ）
- 描述：
静态特性用部署图（deployment diagram ）描述：节点、节点和组件之间的联系、节点和节点之间的联系
一个UML部署图描述了一个运行时的硬件结点，以及在这些结点上运行的软件组件的静态视图。
部署图显示了系统的硬件，安装在硬件上的软件，以及用于连接异构的机器之间的中间件。

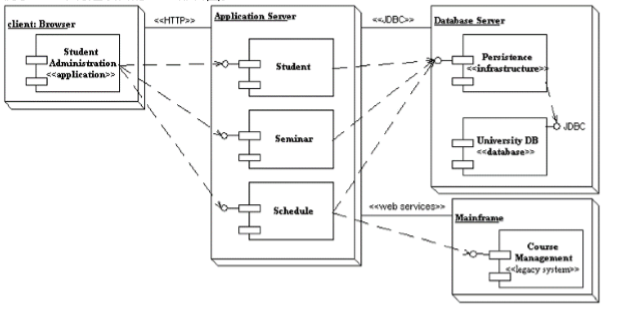

- 例子：一个特定项目的UML部署图。
节点
- 概念：节点是一个运行时刻的物理对象，它代表一类计算资源，该计算资源常至少具有存储功能，并且在大多数的情况下具有数据处理的能力。
- 表示：图形表示：一个立方体
- 分类：
- 处理器：具有数据处理能力的节点，意味着它能执行组件内包含的程序
- 设备：在当前所处的抽象级别上不具备数据处理能力的节点（e.g：打印机、显示器）
对比
- 节点VS组件
相同点：
- 都是分类符(classifer)：可以有实例，可以为其指定属性和操作
- 都可以通过关系互相连接：关联 / 依赖 / 泛化
- 都可以参与交互
不同点：
- 组件用于参与系统的执行，节点执行组件的动态行为
- 组件是逻辑概念的物理包装，节点是组件存在的物理载体
