（1）概述
I2C(Inter-Integrated Circuit BUS) 集成电路总线，该总线由NXP（原PHILIPS）公司设计，多用于主控制器和从器件间的主从通信，在小数据量场合使用，传输距离短，任意时刻只能有一个主机等特性。
经常ＩＩＣ和ＳＰＩ接口被认为指定是一种硬件设备，但其实这样的说法是不尽准确的，严格的说他们都是人们所定义的软硬结合体，分为物理层（四线结构）和协议层（主机，从机，时钟极性，时钟相位）。
ＩＩＣ，ＳＰＩ的区别不仅在与物理层，ＩＩＣ比ＳＰＩ有着一套更为复杂的协议层定义。下面来分别说明一下ＩＩＣ的物理层和协议层。
（２）ＩＩＣ的物理层
a．只要求两条总线线路，一条是串行数据线ＳＤＡ，一条是串行时钟线ＳＣＬ。（IIC是半双工，而不是全双工）。
b.每个连接到总线的器件都可以通过唯一的地址和其它器件通信，主机/从机角色和地址可配置，主机可以作为主机发送器和主机接收器。
c.IIC是真正的多主机总线，（而这个SPI在每次通信前都需要把主机定死，而IIC可以在通讯过程中，改变主机），如果两个或更多的主机同时请求总线，可以通过冲突检测和仲裁防止总线数据被破坏。
d.传输速率在标准模式下可以达到100kb/s,快速模式下可以达到400kb/s。
e.连接到总线的IC数量只是受到总线的最大负载电容400pf限制。

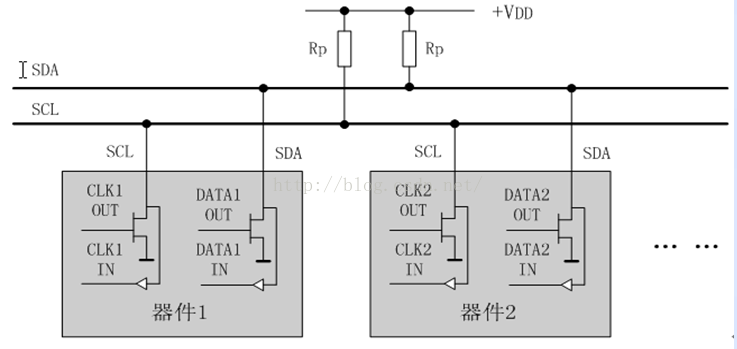

一个典型的IIC接口如下图（1）所示
图（1）
（3）IIC的协议层
IIC的协议层才是掌握IIC的关键。现在简单概括如下：
a.数据的有效性

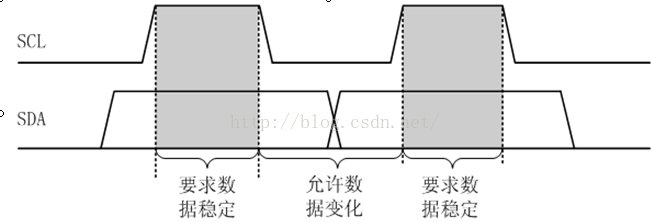

在时钟的高电平周期内，SDA线上的数据必须保持稳定，数据线仅可以在时钟SCL为低电平时改变。
如图（2）所示：
图（2）
b.起始和结束条件

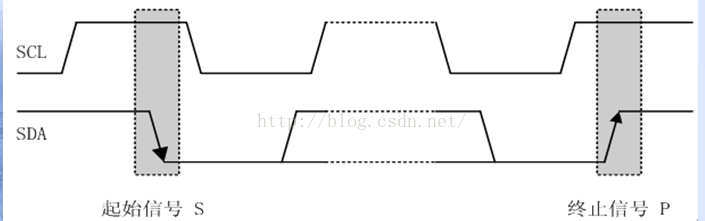

起始条件：当SCL为高电平的时候，SDA线上由高到低的跳变被定义为起始条件，结束条件：当SCL为高电平的时候，SDA线上由低到高的跳变被定义为停止条件，要注意起始和终止信号都是由主机发出的，连接到I2C总线上的器件，若具有I2C总线的硬件接口，则很容易检测到起始和终止信号。总线在起始条件之后，视为忙状态，在停止条件之后被视为空闲状态，对起始条件和结束条件的描述如下图（3）所示。
图（3）
c.应答

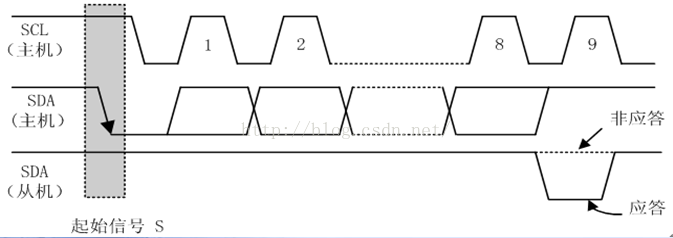

每当主机向从机发送完一个字节的数据，主机总是需要等待从机给出一个应答信号，以确认从机是否成功接收到了数据，从机应答主机所需要的时钟仍是主机提供的，应答出现在每一次主机完成8个数据位传输后紧跟着的时钟周期，低电平0表示应答，1表示非应答，如图（4）所示。
图（4）
d.数据帧格式
void I2C_Start(void)
{
I2C_SDA_OUT();//配置一下引脚,引脚设置为输出
I2C_SDA_H;//把数据线拉高
I2C_SCL_H;//把时钟线拉高
delay_us(5);//延时5微秒,要求大于4.7微秒
I2C_SDA_L; //拉低，产生下降沿
delay_us(6);//这个过程大于4微秒
I2C_SCL_L;//最后一定要把这个时钟线拉低，因为只有时钟线拉低的时候才允许数据变化。
}
void I2C_Stop(void)
{
I2C_SDA_OUT();
I2C_SCL_L;
I2C_SDA_L;
I2C_SCL_H;
delay_us(6);
I2C_SDA_H;
delay_us(6);
}
void I2C_Ack(void)
{
I2C_SCL_L;
I2C_SDA_OUT();
I2C_SDA_L;
delay_us(2);
I2C_SCL_H;
delay_us(5);
I2C_SCL_L;
}
//主机不产生应答信号NACK
void I2C_NAck(void)
{
I2C_SCL_L;
I2C_SDA_OUT();
I2C_SDA_H;
delay_us(2);
I2C_SCL_H;
delay_us(5);
I2C_SCL_L;
}
//我们不控制。
//返回值：1 接收应答失败
// 0 接收应答成功
u8 I2C_Wait_Ack(void)
{
u8 tempTime=0;
I2C_SDA_IN(); //配置为上拉输入。
I2C_SDA_H; //主机释放数据总线，等待从机产生应答信号
delay_us(1);
I2C_SCL_H;
delay_us(1);
//等待从机对数据总线的操作。低电平代表应答
while(GPIO_ReadInputDataBit(GPIO_I2C,I2C_SDA))
{
tempTime++;
//这个属于软件延时，不一定准确。
if(tempTime>250) //如果时间超时，没有应答就停止。
{
I2C_Stop();
return 1; //没有响应的话返回1.
}
}
I2C_SCL_L;
return 0; //如果有响应的话就返回0.
}
