I2C(IIC)属于两线式串行总线，由飞利浦公司开发用于微控制器(MCU)和外围设备(从设备)进行通信的一种总线，属于一主多从(一个主设备(Master)，多个从设备(Slave))的总线结构，总线上的每个设备都有一个特定的设备地址，以区分同一I2C总线上的其他设备。
文章首发微信公众号：混说Linux，欢迎大家关注获取更多相关文章。
IIC通信协议，搞懂这篇就够了
https://mp.weixin.qq.com/s?__biz=MzIwNDQwMjIwNQ==&mid=2247484368&idx=1&sn=0af552051a01299b9e23db15b0e7f602&chksm=96c1f8a2a1b671b496fc2d0de57275d70f22b2fa8f308e8b3b4742938517976b877e62cdaca9#rd
物理I2C接口有两根双向线，串行时钟线（SCL）和串行数据线（SDA）组成，可用于发送和接收数据，但是通信都是由主设备发起，从设备被动响应，实现数据的传输。
I2C主设备与从设备的一般通信过程

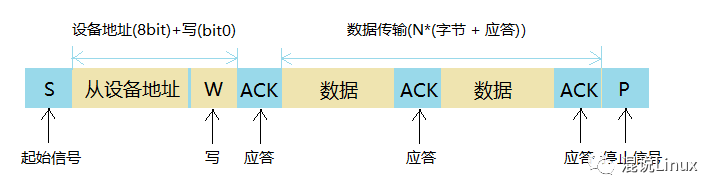

一. 主设备给从设备发送/写入数据：
1. 主设备发送起始（START）信号
2. 主设备发送设备地址到从设备
3. 等待从设备响应(ACK)
4. 主设备发送数据到从设备，一般发送的每个字节数据后会跟着等待接收来自从设备的响应(ACK)
5. 数据发送完毕，主设备发送停止(STOP)信号终止传输

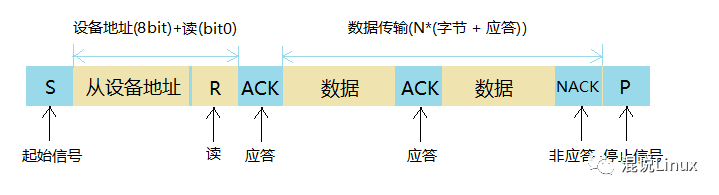

二. 主设备从从设备接收/读取数据
1. 设备发送起始（START）信号
2. 主设备发送设备地址到从设备
3. 等待从设备响应(ACK)
4. 主设备接收来自从设备的数据，一般接收的每个字节数据后会跟着向从设备发送一个响应(ACK)
5. 一般接收到最后一个数据后会发送一个无效响应(NACK)，然后主设备发送停止(STOP)信号终止传输
注：具体通信过程需视具体时序图而定
I2C通信的实现
一. 使用I2C控制器实现
就是使用芯片上的I2C外设，也就是硬件I2C，它有相应的I2C驱动电路，有专用的IIC引脚，效率更高，写代码会相对简单，只要调用I2C的控制函数即可，不需要用代码去控制SCL、SDA的各种高低电平变化来实现I2C协议，只需要将I2C协议中的可变部分（如：从设备地址、传输数据等等）通过函数传参给控制器，控制器自动按照I2C协议实现传输，但是如果出现问题，就只能通过示波器看波形找问题。
二. 使用GPIO通过软件模拟实现
软件模拟I2C比较重要，因为软件模拟的整个流程比较清晰，哪里出来bug，很快能找到问题，模拟一遍会对I2C通信协议更加熟悉。
如果芯片上没有IIC控制器，或者控制接口不够用了，通过使用任意IO口去模拟实现IIC通信协议，手动写代码去控制IO口的电平变化，模拟IIC协议的时序，实现IIC的信号和数据传输，下面会讲到根据通信协议如何用软件去模拟。
I2C通信协议
IIC总线协议无非就是几样东西：起始信号、停止信号、应答信号、以及数据有效性。
一. 空闲状态

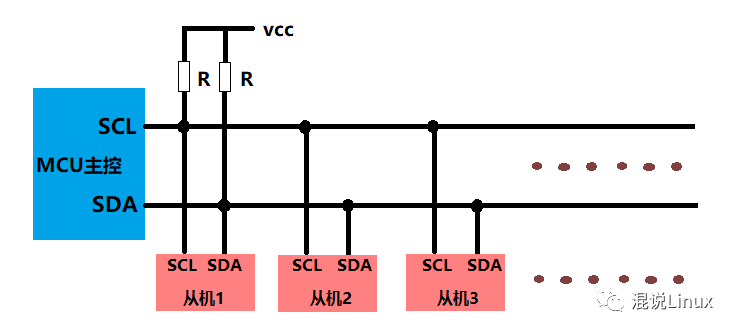

时钟线（SCL）和数据线（SDA）接上拉电阻，默认高电平，表示总线是空闲状态。
二. 从设备地址
从设备地址用来区分总线上不同的从设备，一般发送从设备地址的时候会在最低位加上读/写信号，比如设备地址为0x50，0表示读，1表示写，则读数据就会发送0x50，写数据就会发送0x51。
三. 起始(START)信号

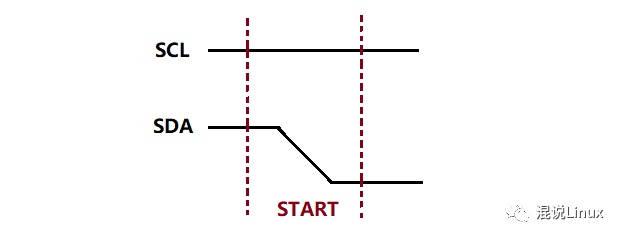

I2C通信的起始信号由主设备发起，SCL保持高电平，SDA由高电平跳变到低电平。
// 起始信号
void IIC_start(void)
{// 1.首先把数据线设置为输出模式// 总线空闲, SCL和SDA输出高SCL = 1; SDA = 1;delay_us(5);// SDA由高变低SDA = 0;delay_us(5);// 拉低SCL开始传输数据SCL = 0;
}四. 停止(STOP)信号

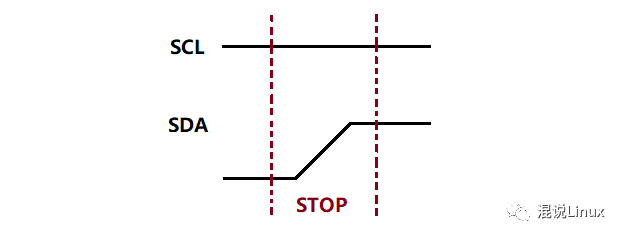

I2C通信的停止信号由主设备终止，SCL保持高电平，SDA由低电平跳变到高电平。
// 停止信号
void IIC_stop(void)
{// 1.首先把数据线设置为输出模式// 拉高时钟线SDA = 0;delay_us(5);SCL = 1;delay_us(5);// SDA由低变高SDA = 1;
}五. 数据有效性
I2C总线进行数据传送时，在SCL的每个时钟脉冲期间传输一个数据位，时钟信号SCL为高电平期间，数据线SDA上的数据必须保持稳定，只有在时钟线SCL上的信号为低电平期间，数据线SDA上的高电平或低电平状态才允许变化，因为当SCL是高电平时，数据线SDA的变化被规定为控制命令（START或STOP，也就是前面的起始信号和停止信号）。
六. 应答信号(ACK：有效应答，NACK：无效应答)
接收端收到有效数据后向对方响应的信号，发送端每发送一个字节(8位)数据，在第9个时钟周期释放数据线去接收对方的应答。
当SDA是低电平为有效应答(ACK)，表示对方接收成功；
当SDA是高电平为无效应答(NACK)，表示对方没有接收成功。
发送数据需要等待接收方的应答：
// 等待ACK 1-无效 0-有效
u8 IIC_wait_ack(void)
{u8 ack = 0;// 数据线设置为输入// 拉高时钟线SCL = 1;delay_us(5);// 获取数据线的电平if(SDA){ // 无效应答ack = 1;IIC_stop();}else{ // 有效应答ack = 0;// 拉低SCL开始传输数据SCL = 0;delay_us(5);}return ack;
}
接收数据需要向发送方发送应答：
void IIC_ack(u8 ack)
{// 数据线设置为输出SCL = 0;delay_us(5);if(ack)SDA = 1; // 无效应答elseSDA = 0; // 有效应答 delay_us(5);SCL = 1;// 保持数据稳定delay_us(5);// 拉低SCL开始传输数据SCL = 0;
}注：公众号后台发送 “IIC” 即可获取基于STM32上实现软件模拟IIC的完整代码。
