运行环境： win10 + Cisco模拟器Packet Tracer 5.2
网络拓扑图：
实验步骤：

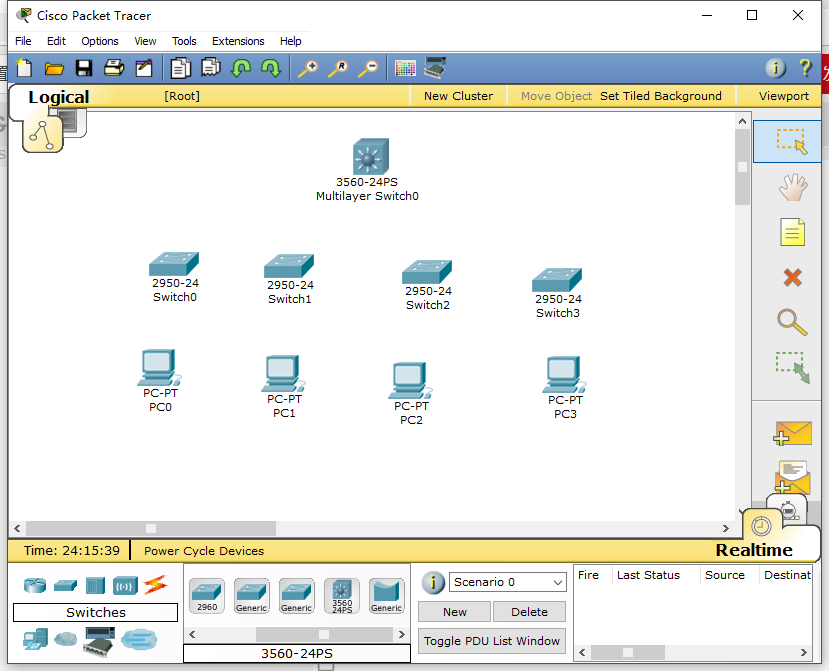

1. 图标放置
如图所示
2. 接线
接线比较重要，需要记住接的线接在哪个端口处，通常每个Switch交换机有24个端口。在该实验中为了方便管理配置，我们可以将pc统一接到switch的1号端口，Switch与Switch相连用2号端口，Multilayer Switch接到Switch的3号端口。
以Switch0为例：

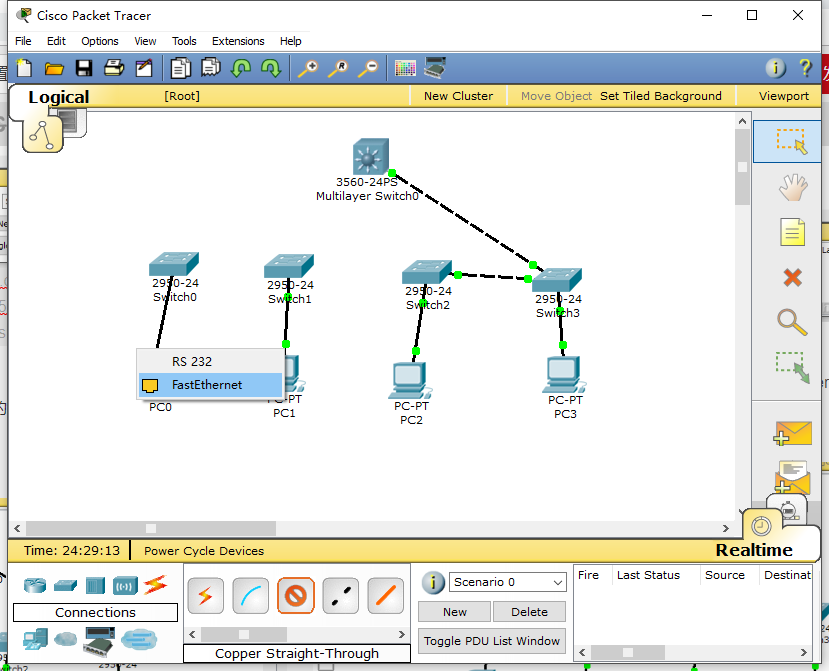

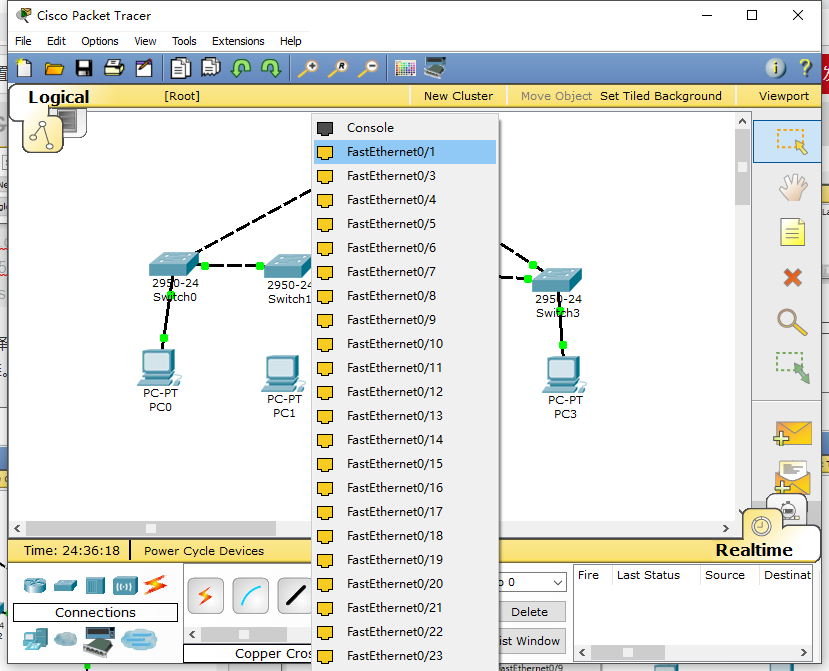

Switch0与PC0相连，用直线，选择Switch0的1号端口FastEthernet0/1与pc的端口FastEthernet连接。

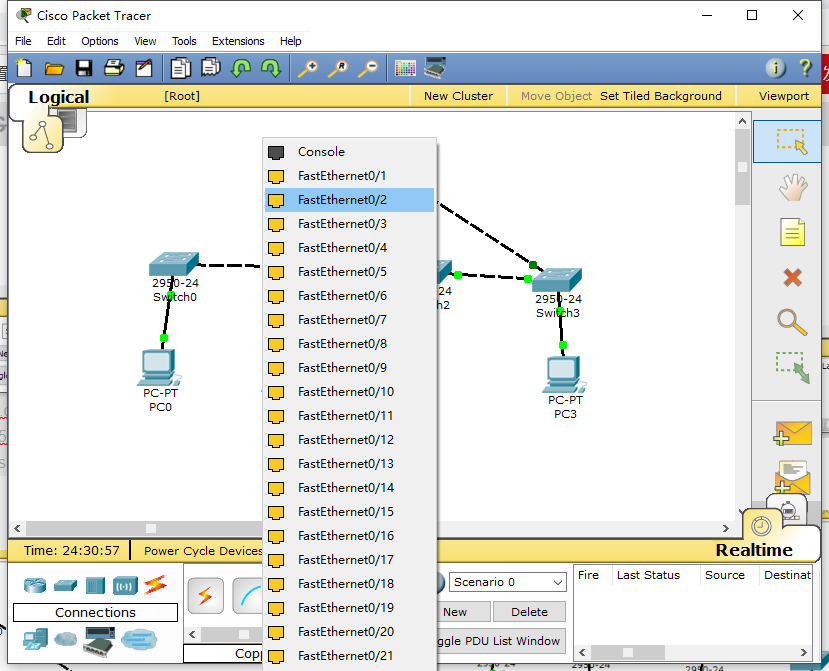

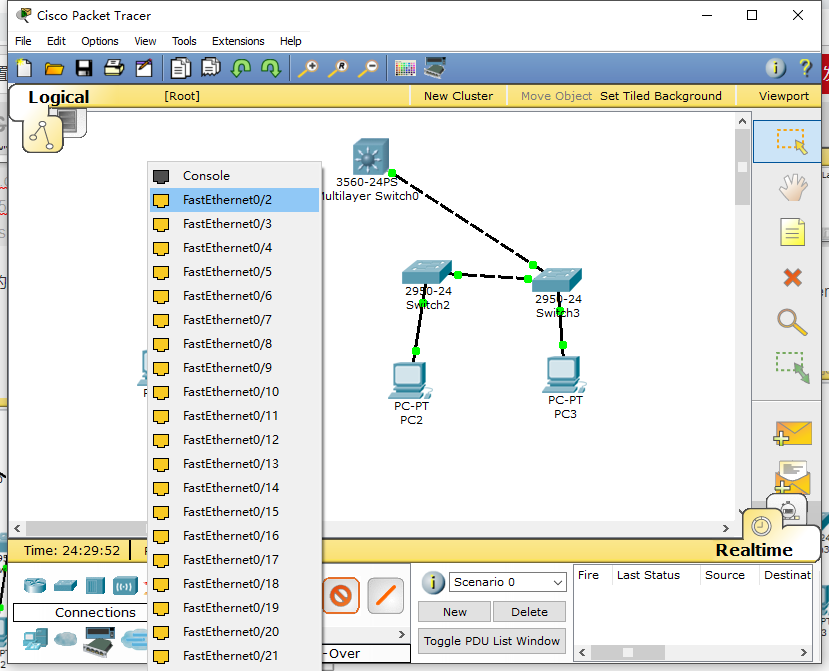

Switch0与Switch1相连，用虚线，选择Switch0的2号端口FastEthernet0/2与switch1的2号端口FastEthernet0/2相连。

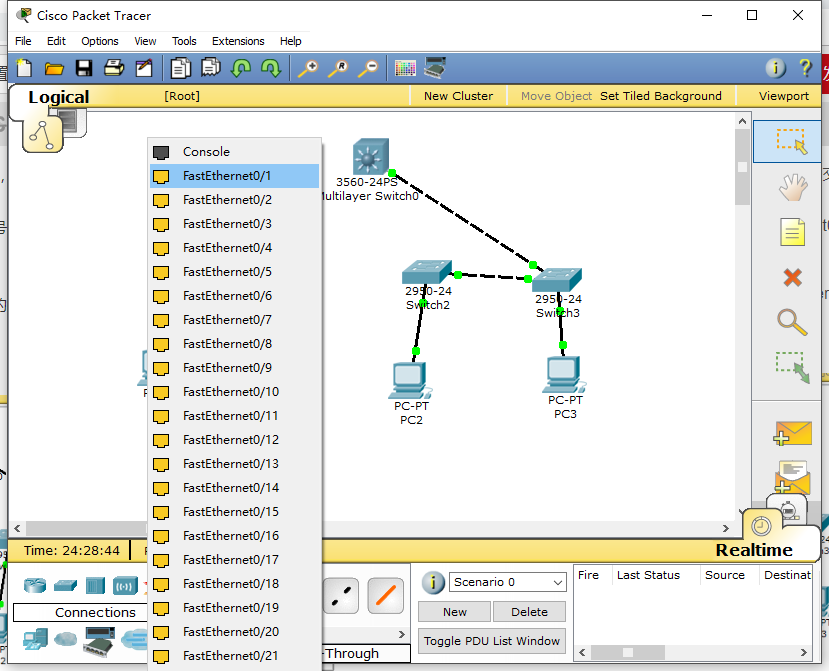

Switch0与Multilayer Switch0相连，用虚线，选择Switch0的3号端口FastEthernet0/3与 Multilayer Switch的1号端口FastEthernet0/1相连。

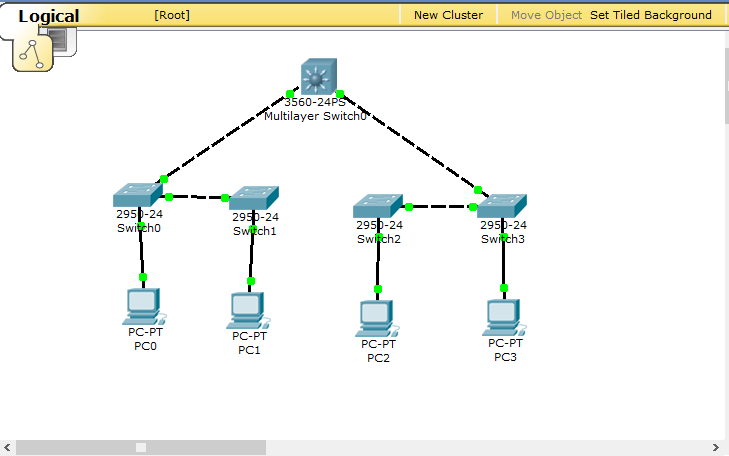

最终网络拓扑图如下（鼠标移至绿色光标处可显示为几号端口）：
3. PC的IP设置
PC机的配置如下：
PC0：IP Address 36.4.1.1
Subnet Mask 255.0.0.0
Default Gateway 36.4.1.254
PC1：IP Address 36.4.2.2
Subnet Mask 255.0.0.0
Default Gateway 36.4.2.254
PC2：IP Address 36.4.3.3
Subnet Mask 255.0.0.0
Default Gateway 36.4.3.254
PC3：IP Address 36.4.4.4
Subnet Mask 255.0.0.0
Default Gateway 36.4.4.254
选取PC0为例进行配置：

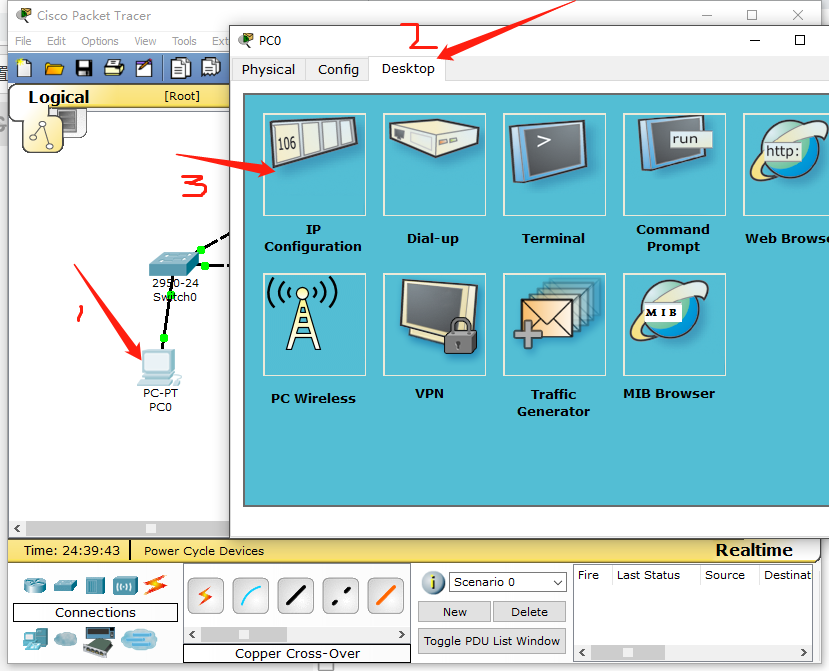

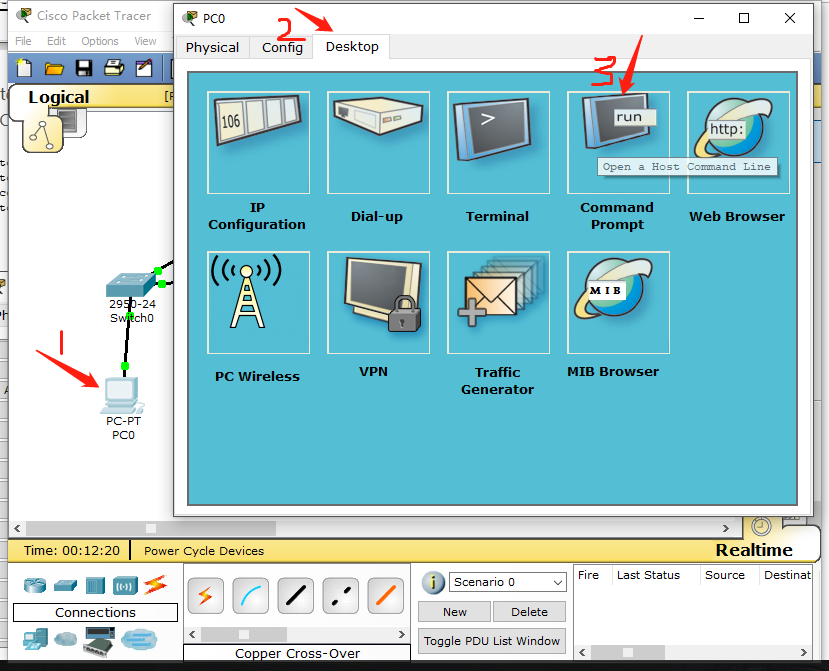

点击PC0，进入Desktop，点击IP Configuration进行配置
按实验要求输入前三个即可
4. Multilayer Switch配置
以太网端口有 3种链路类型：access、trunk、hybird
Access类型端口：只能属于1个VLAN，一般用于连接计算机端口；
Trunk类型端口：可以允许多个VLAN通过,可以接收和发送多个VLAN 报文,
一般用于交换机与交换机相关的接口。
Hybrid类型端口：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，
可以用于交换机的间连接也可以用于连接用户计算机
我们使用了多层交换机的端口1和端口2，将其设置为trunk类型。

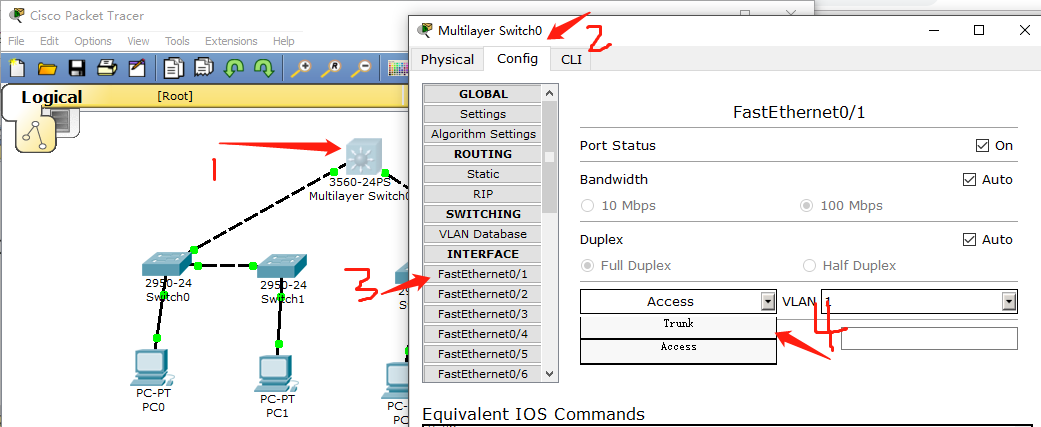

端口1：

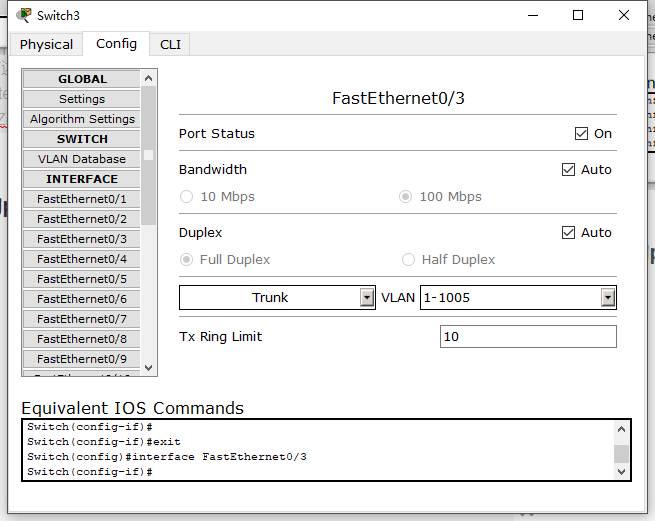

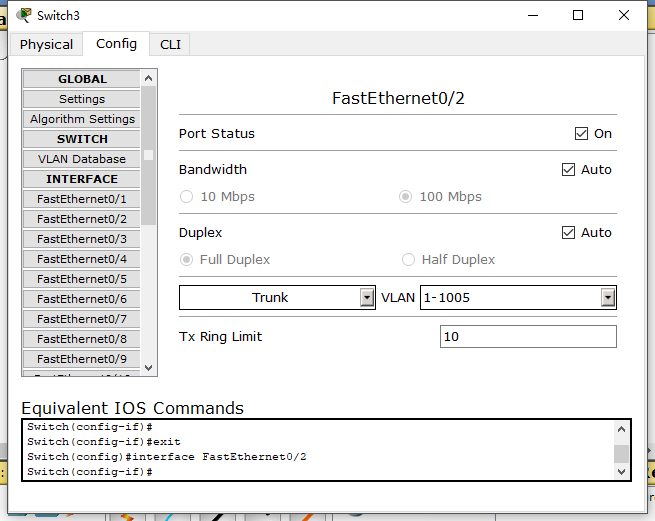

端口2同理，点击FastEthernet0/2，将其选择为trunk
实验中要求PC0，PC1，PC2，PC3分别使用vlan1，vlan2，vlan3，vlan4，因此我们需要在多层交换机中配置这四个vlan。
进入CLI

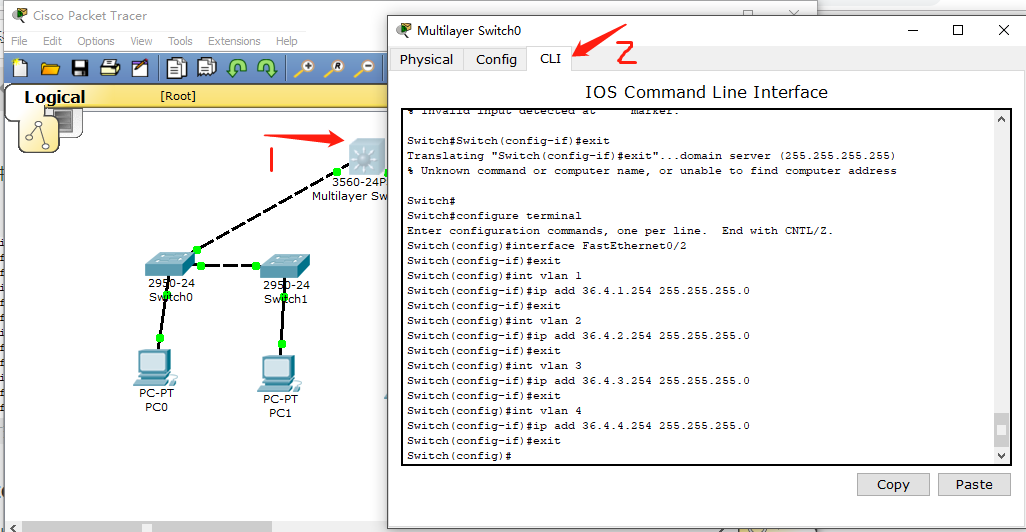

输入如下指令

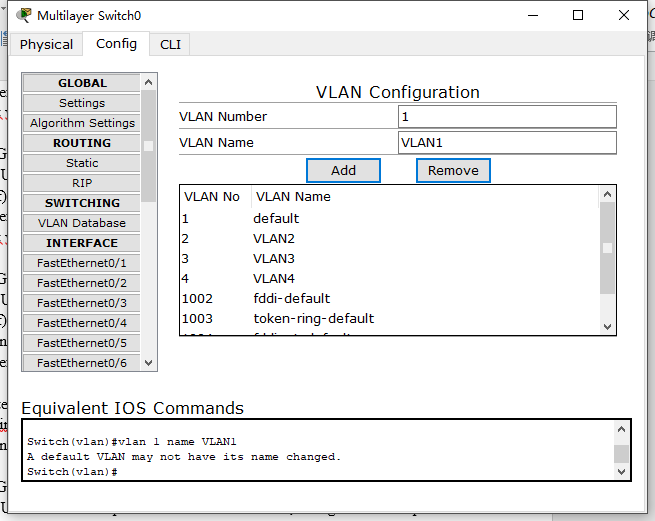

在config中添加vlan
由于vlan1为系统默认的，所以还需要在CLI中打开

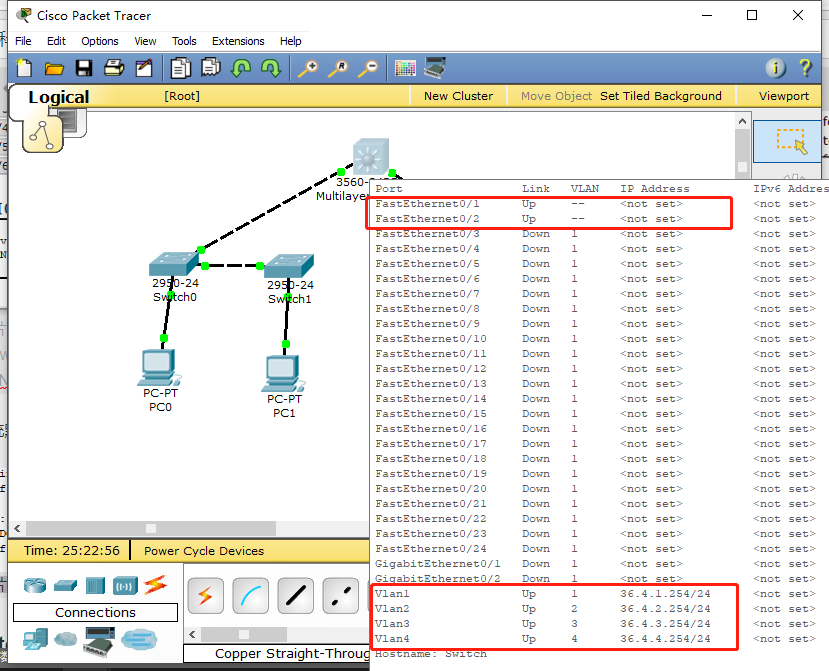

将鼠标置于多层交换机上可查看当前配置是否正确。
5. Switch交换机配置
分别对四个Switch进行配置。
Switch0：
与PC端相连的端口（端口F1）设置为access，接vlan 1，与switch相连的端口（F2和F3）设置为trunk。
Switch1：

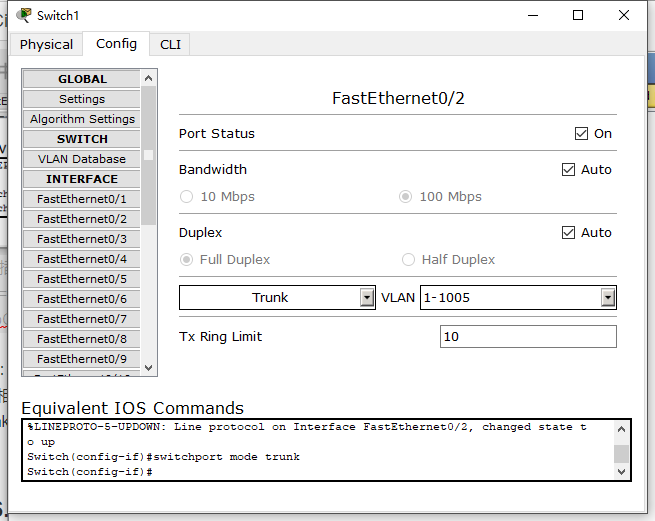

与PC端相连的端口（端口F1）设置为access，接vlan 2，与switch相连的端口（F2）设置为trunk。
Switch2：

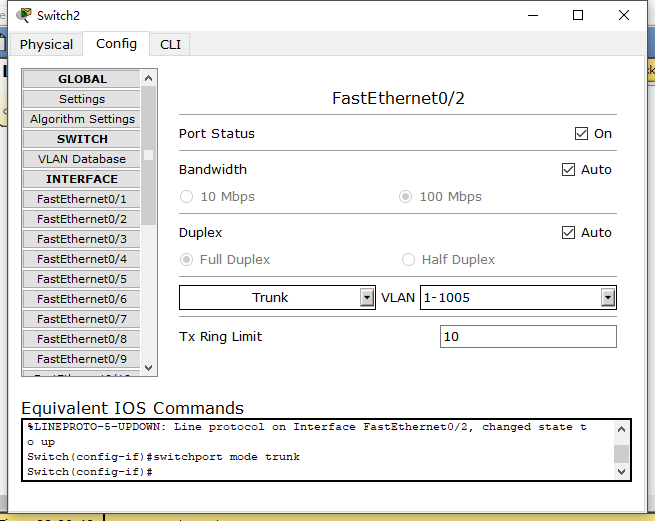

与PC端相连的端口（端口F1）设置为access，接vlan 3，与switch相连的端口（F2）设置为trunk。
Switch3：
与PC端相连的端口（端口F1）设置为access，接vlan 4，与switch相连的端口（F2和F3）设置为trunk。
6. PC0的ping测试
确认该三层交换机是否能够实现不同vlan之间的通信。
