前言

本次实验将使用思科模拟器Cisco Packet Tracer来完成交换机配置以及虚拟局域网的实验，将通过几个例子来讲述。

实验一

例、有交换机Switch_2960和三台PC0、PC1、PC2，通过不跨分组划分虚拟局域网VLAN2、VLAN3，其中PC0为第一组，PC1和PC2为第二组。

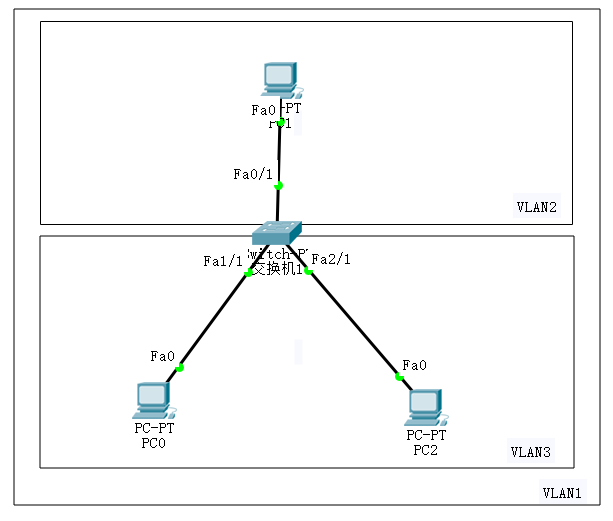

1、实验拓扑图



2、设置IP地址和子网掩码

PC1的Fa0接口连接交换机的Fa0/1，PC1的Fa0接口连接交换机的Fa1/1，PC2的Fa0接口连接交换机的Fa2/1。

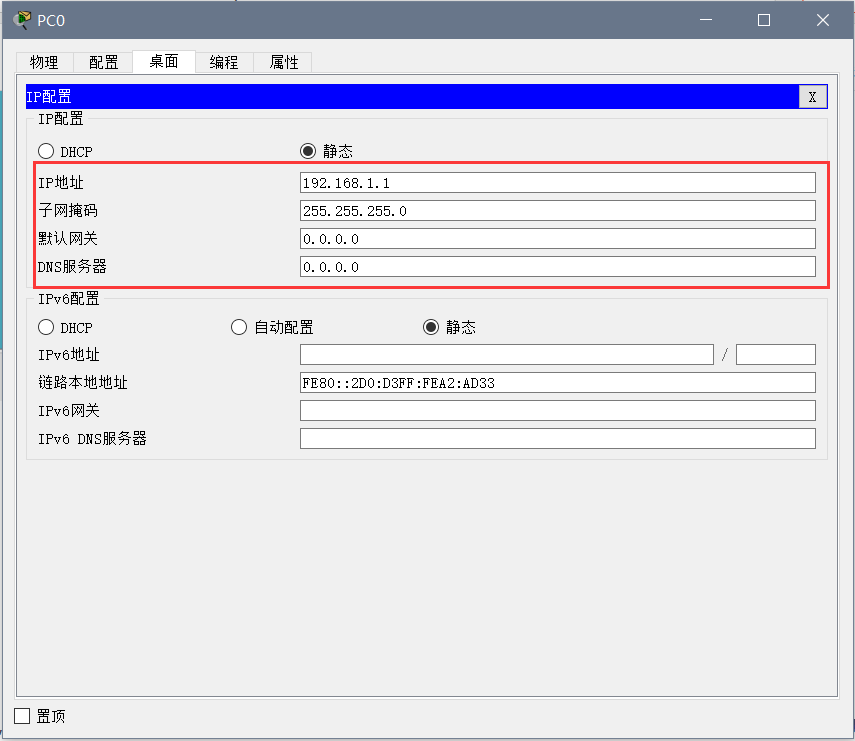

①点击PC0，在打开的页面选择“桌面”——“IP配置”，在弹出的IP配置窗口中手动设置PC0的IP地址和子网掩码，分别将IP地址设为192.168.1.1、子网掩码为255.255.255.0。

对于PC1、PC2进行一样的操作，只是设置不同的IP地址和子网掩码。

②进行连通性测试

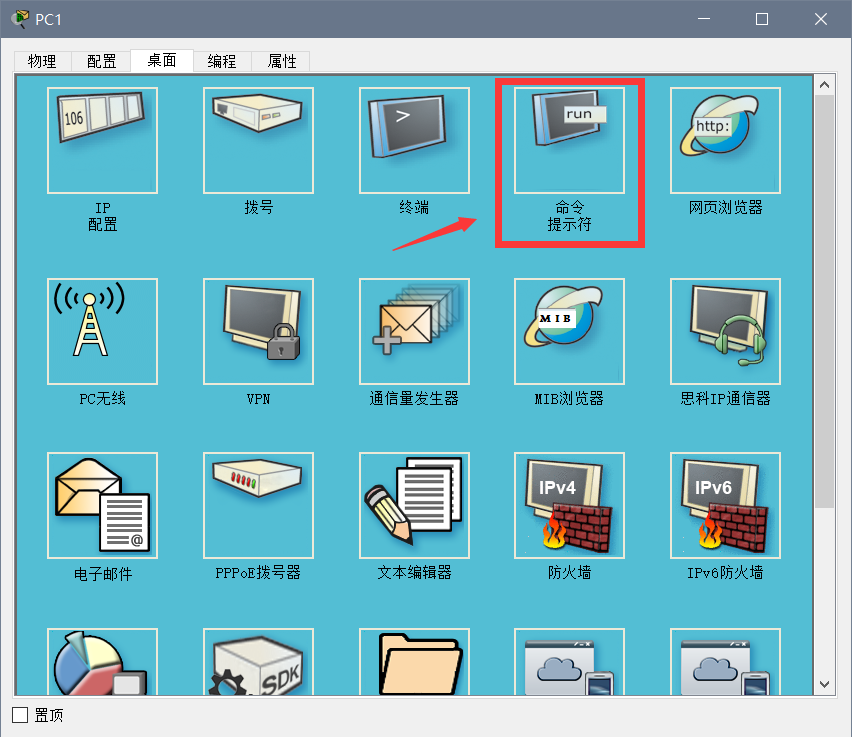

这里的连通性测试跟之前讲的在DOS页面一样，运用ping命令进行测试。分别点击各PC，在打开的页面选择“桌面”——“命令提示符”，在这里面输入ping <相邻主机的IP地址>，即可测试其连通性。

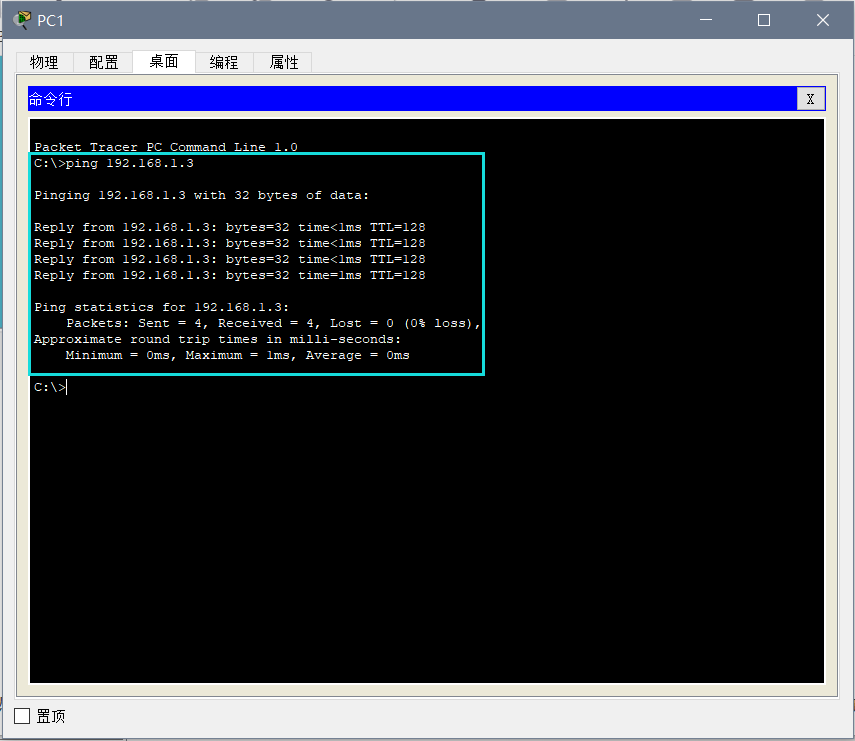

这里测试PC1与PC2的连通性，其他略，可以互相都测试连通性。由于PC2的IP地址为192.168.1.3，只需打开PC1的“命令提示符”输入ping 192.168.1.3 回车，等待几秒后，测试结果正常。

③进行配置（重点！！！）

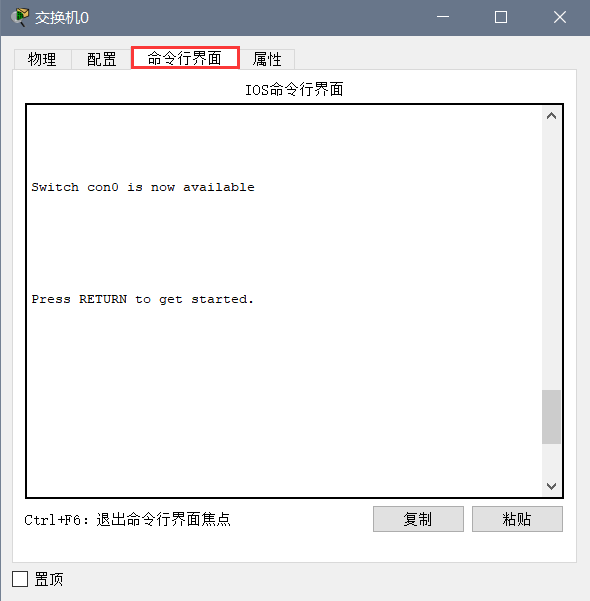

这里我们要在交换机的IOS命令行界面进行代码操作，点击交换机，选择“命令行页面”，接下来的操作都在这里进行。

我们要新建两个虚拟局域网VLAN2和VLAN3，并对PC0、PC1、PC2接口配置，即Fast0/1接口接入VLAN2，Fast1/1和Fast2/1接口接入VLAN3。

新建两个虚拟局域网VLAN2和VLAN3，并对其IP地址进行配置：

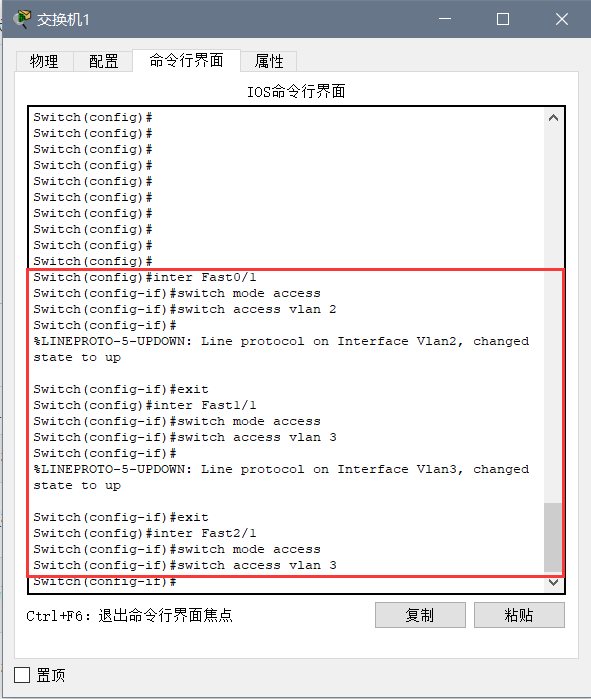

为Fast0/1接口接入VLAN2,为Fast1/1和Fast2/1接口接入VLAN3:

---

相关配置命令：

代码	含义
Switch>	用户模式
Switch# (输入en)	特权模式
Switch(config)# (输入conf t)	全局配置模式
Switch(config-if)# (输入inter <接口>或interface <接口>)	端口模式
vlan <新的虚拟局域网VLAN名称>	新建一个新的虚拟局域网VLAN
ip address <IP地址> <子网掩码>	配置端口的IP地址和子网掩码
switch mode trunk/access	配置其端口类型
switch access <vlan名称>	配置端口进入VLAN
show vlan	查看信息
exit	返回上一模式/退出
end	退出

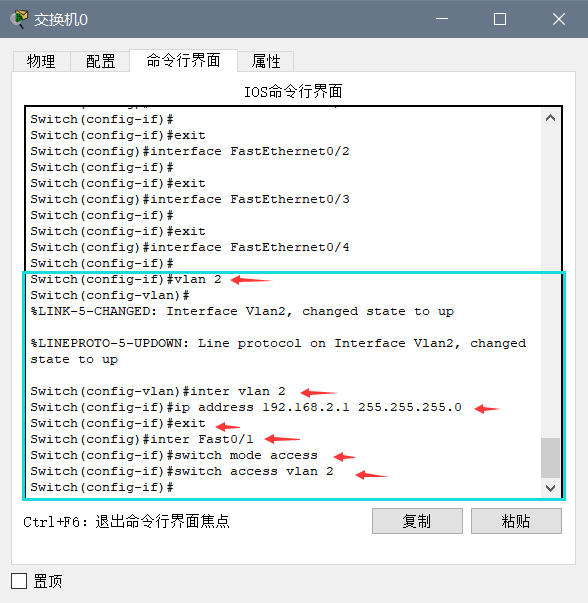

例如我们要创建一个新VLAN，名称为VLAN2，其ip地址为192.168.2.1，子网掩码为255.255.255.0，并为Fast0/1接口接入VLAN2：

---

3、测试划分的虚拟子网

点击各PC的“桌面”——“命令提示符”，输入其相邻的PC的IP地址，通过ping命令测试其连通性。

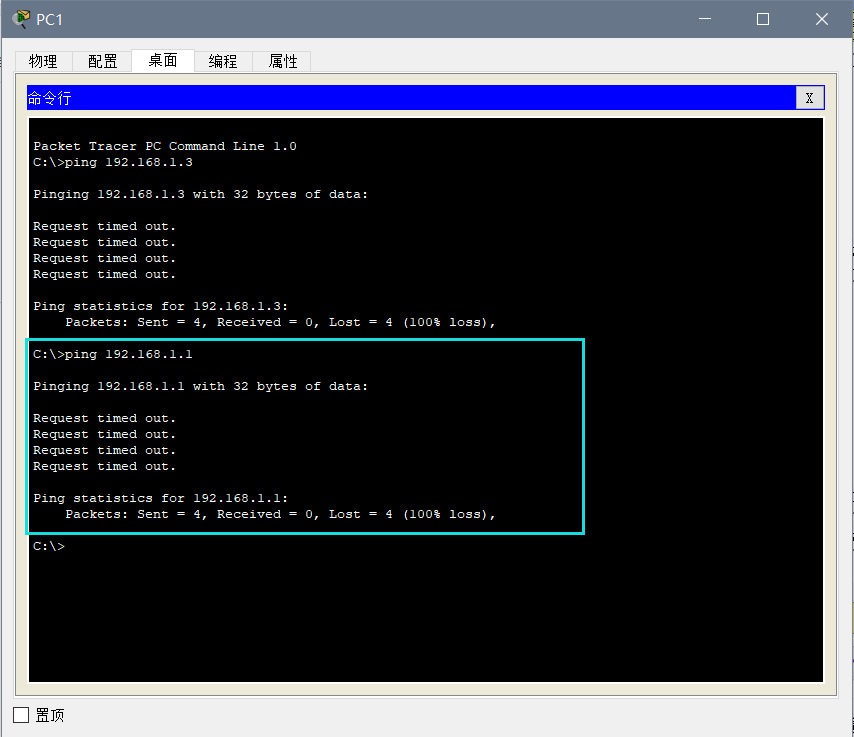

（1）测试在VLAN2下的PC1与在VLAN3下的PC0的连通性：

按回车后，运行发现请求超时，符合设定。

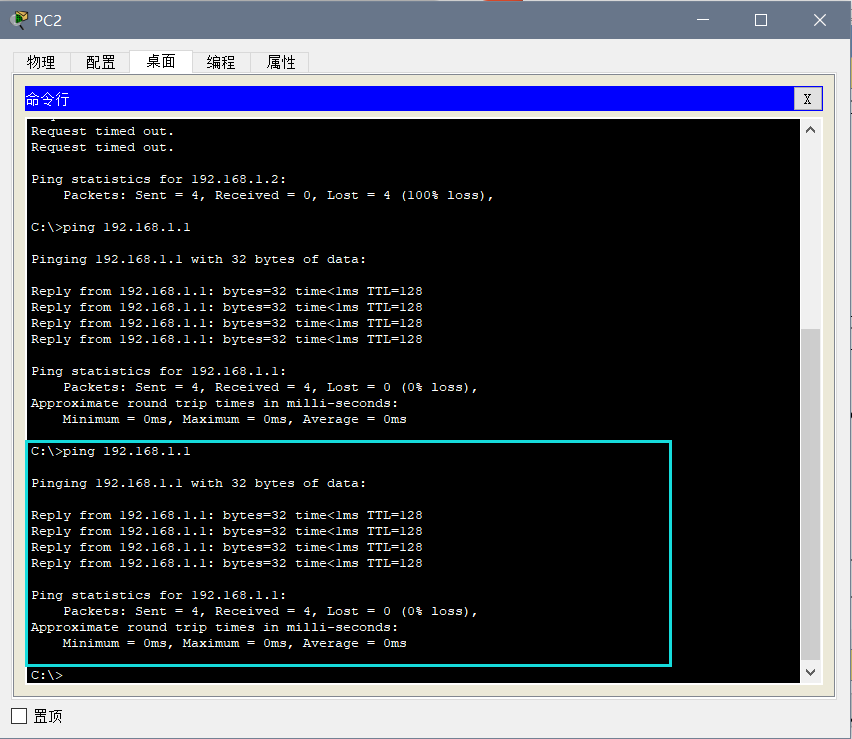

（2）测试在VLAN3下的PC0与PC2的连通性：

按回车后，运行发现正常，符合设定。

实验二

例、有两台交换机Switch_2960和四台PC，分别为PC0、PC1、PC2、通过跨分组方式划分虚拟局域网：前两台PC机为VLAN2，后两台PC机为VLAN3。

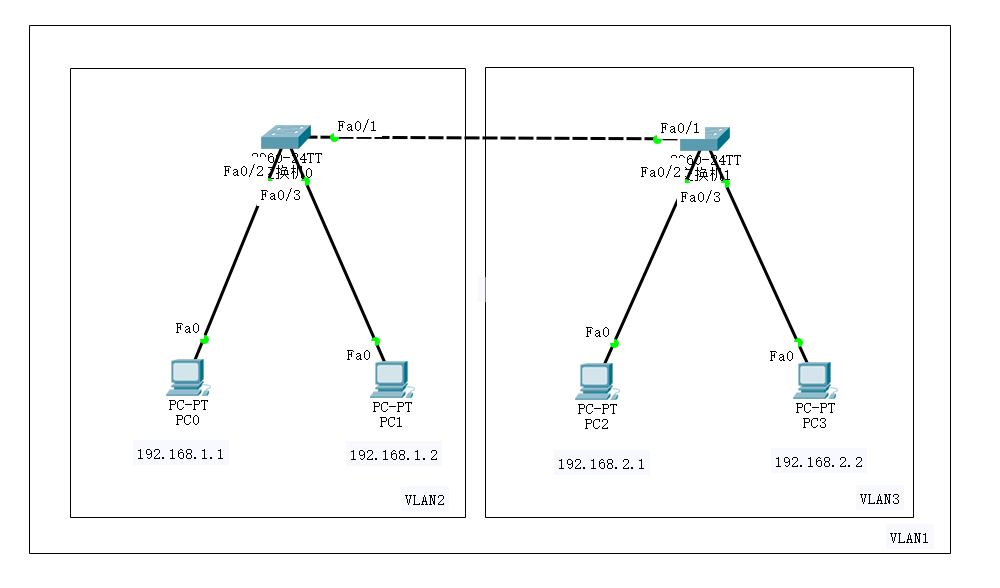

1、实验拓扑图

2、设置IP地址和子网掩码

交换机0的Fa0/1接口连接交换机1的Fa0/1接口；PC0的Fa0接口连接交换机0的Fa0/2，PC1的Fa0接口连接交换机0的Fa0/3；PC2的Fa0接口连接交换机1的Fa0/2，PC3的Fa0接口连接交换机1的Fa0/3。

①分别点击各个PC，在打开的页面选择“桌面”——“IP配置”，在弹出的IP配置窗口中手动设置PC0的IP地址和子网掩码，分别输入IP地址和子网掩码。

②进行连通性测试

这里的连通性测试使用ping命令进行测试。

分别点击各PC，在打开的页面选择“桌面”——“命令提示符”，在这里面输入ping <相邻主机的IP地址>，即可测试其连通性。



这里我们能测试发现PC0只能和与其在一个交换机下的PC1ping通，PC2和PC3也是一样。



③进行配置

点击交换机0，选择“命令行页面”。

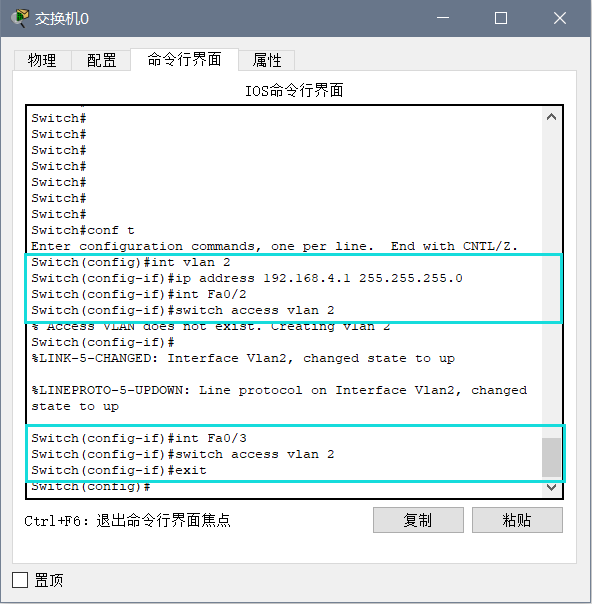

在交换机0中新建一个虚拟局域网VLAN2，并对PC0、PC1接口配置，即Fast0/2和Fast0/3接口接入VLAN2。

再点击交换机1，选择“命令行页面”。

在交换机1中新建一个虚拟局域网VLAN3，并对PC2、PC3接口配置，即Fast0/2和Fast0/3接口接入VLAN3。





3、测试划分的虚拟子网

点击各PC的“桌面”——“命令提示符”，输入其相邻的PC的IP地址，通过ping命令测试其连通性。

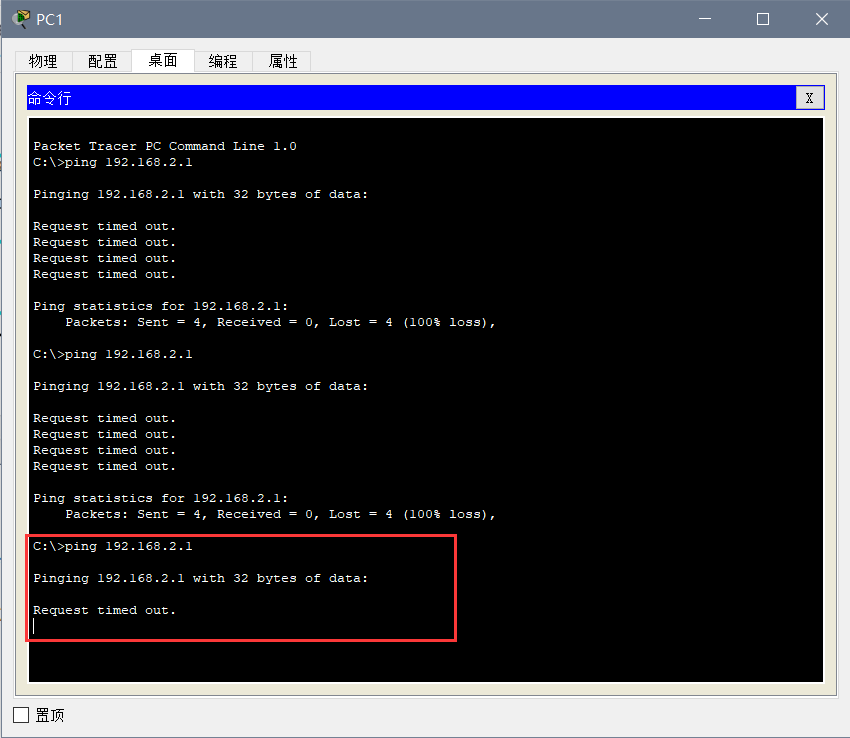

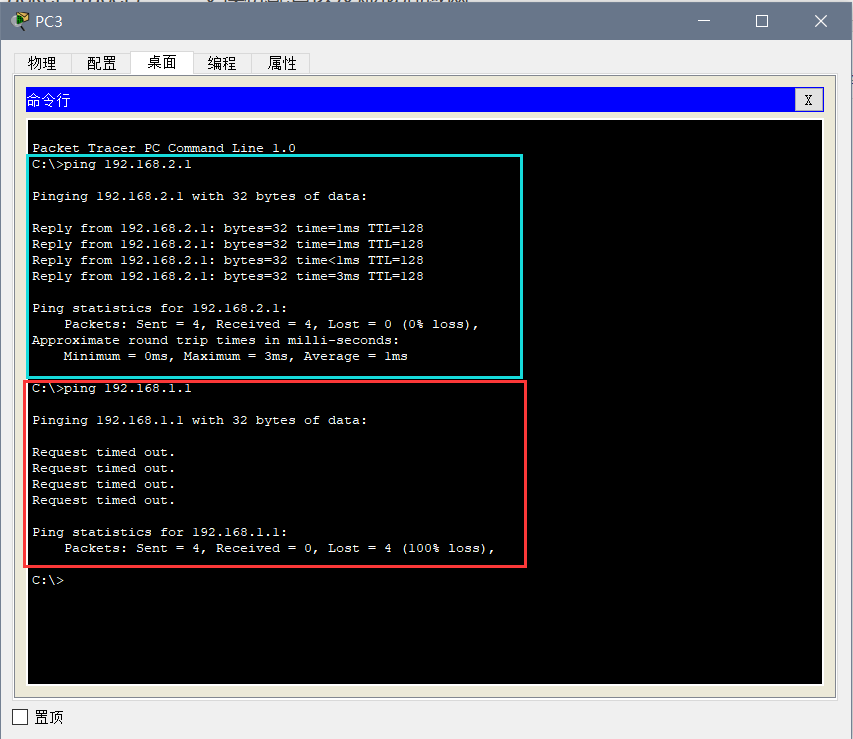

（1）测试在VLAN2下的PC1与在VLAN3下的PC2的连通性：



（2）测试在VLAN3下的PC2与PC3的连通性：

总结

以上就是本次Cisco Packet Tracer的全部内容，感谢您的阅读和支持，若有表述中有不当之处，望指出！您的指出和建议能给作者带来很大的动力！！！
