【ijkplayer】介绍
0x1 系统架构
ijkplayer是由b站开源的播放器项目，底层基于ffmpeg, 支持Android和iOS。下面我们来简单介绍一下Android上的实现。

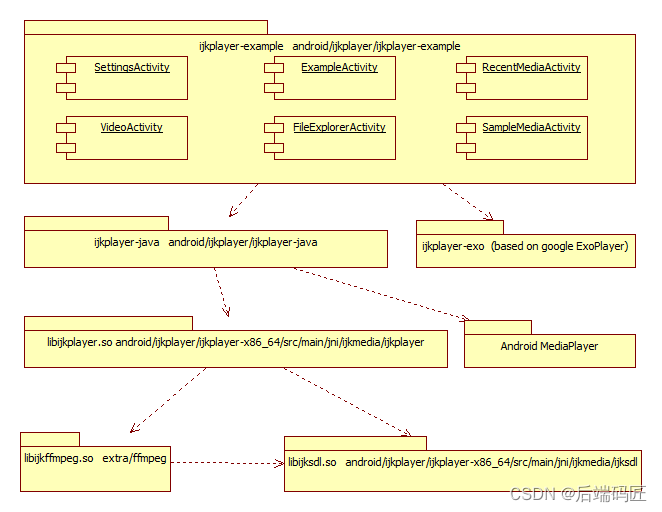

Android上的系统架构图如下。
下面分别对各个模块进行介绍：
0x11 ijkplayer-example
app的实现，主要是ui逻辑的实现，包括activity的实现，ui控件的组织，窗口的定制，数据的存储。
0x12 ijkplayer-example
通过调用ijkmediaplayer，android mediaplayer， google exoplayer这三种mediaplayer来实现媒体播放。
0x13 ijkplayer-java
对底层实现的ijkmediaplayer和android mediaplayer的java封装，对ijkmediaplayer的封装是通过调用底层jni对应的java接口，对android mediaplayer的封装是调用android系统实现的默认mediaplayer接口。
0x14 ijkplayer-exo
是对google exoplayer的封装，除了android默认的播放器之外，ExoPlayer是Google提供的在android平台上的另外一种播放器。
0x15 libijkplayer
提供了ijkmediaplayer的jni实现ijkplayer_jni.c，然后调用封装过的ffplayer.c, 再调用底层实现的解码库libijkffmpeg和显示库libijksdl。
0x16 libijkffmpeg
实现了媒体文件的demux, decode等功能。
0x17 libijksdl
实现对解码后的数据进行显示。
0x2 Java层关键模块分析
0x21 三种不同的mediaplayer实现.

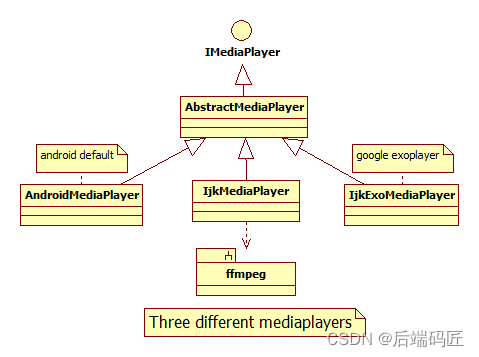

这三种mediaplayer的类图如下图所示。
0x211 AndroidMediaPlayer
对Andoid默认播放器的封装。
0x212 IjkMediaPlayer
基于ffmpeg的播放器实现。
0x213 IjkExoMediaPlayer
基于Goodle开源的ExoPlayer的封装。
0x22 设置不同的Render

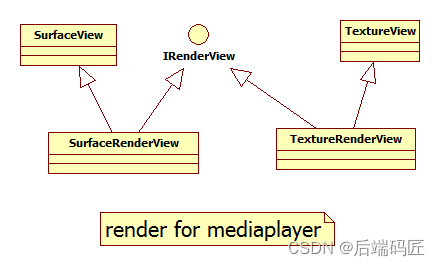

不同Render的类图如下图所示。
0x221 SurfaceRenderView
基于SurfaceView的显示实现。
0x222 TextureRenderView
基于TextureView的显示实现。
上述两种显示实现方式都实现了接口IRenderView。
0x23 IjkMediaPlayer的JNI接口

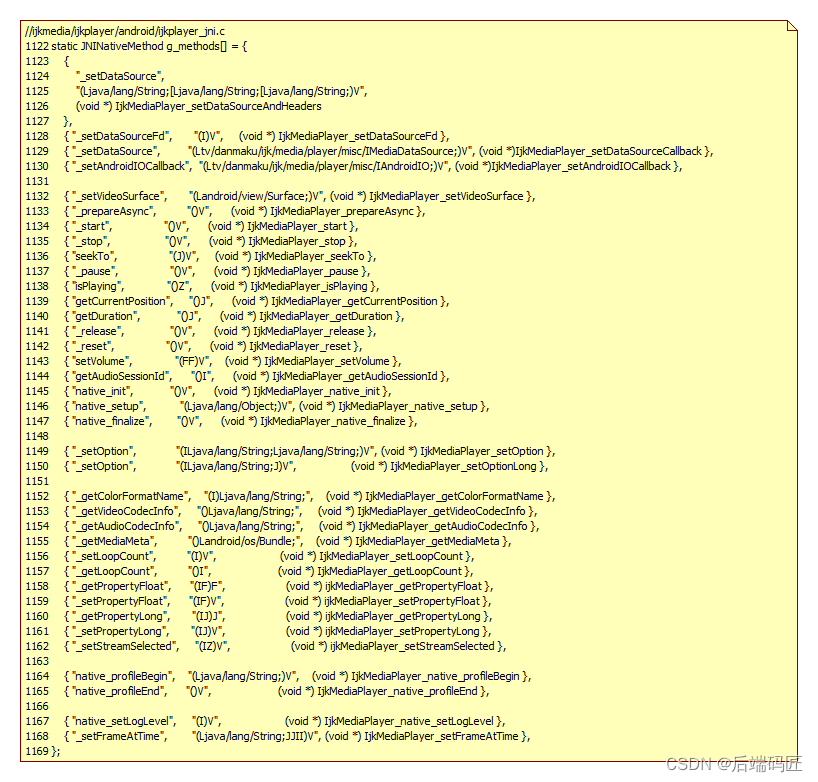

详细的JNI接口如下图所示。
这些JNI接口提供了播放器的基本接口，包括播放准备(_setDataSource, _setVideoSurface, setVolume，_prepareAsync), 播放控制(_start, _stop, seekTo，_release， _reset)等功能。
0x3 关键流程
0x31 设置surface
设置surface的流程图如下图所示。
从上面的流程图可知，通过接口_setVideoSurface(), 把UI层的Surface对象(可以理解为显示窗口)设置给SDL显示对象，作为其显示窗口(native_window), 这样SDL有需要显示的内容可以直接在这个显示窗口上显示输出即可。
0x32 显示流程
显示的流程图如下图所示。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SPCuRnnj-1667355270414)(https://cdn.jsdelivr.net/gh/xzMhehe/StaticFile_CDN/static/code202211021012528.png)]
下面对上面的流程图简单说明。
解码线程ffp_video_thread解码完成以后，调用接口queue_picture把需要显示的buffer往SDL模块发送。
然后调用func_fill_frame()填充显示buffer, 这个时候需要判断是通过ffmpeg还是mediacodec实现的解码。
如果是ffmpeg实现的话则调用ijksdl_vout_overlay_ffmpeg.c中的函数func_fill_frame()。
否则调用ijksdl_vout_overlay_android_mediacodec.c中的func_fill_frame()。
然后显示线程video_refresh_thread就可以开始显示了。如果是GPU支持的格式则调用GPU进行输出，这个时候调用的
IJK_EGL_display，否则调用ANativeWindow_lock和ANativeWindow_unlockAndPost进行输出。
