实验4、黑盒测试：因果图法及测试用例设计
一、实验目的
1、掌握因果图的概念。
2、掌握因果图测试用例设计法。
二、实验任务
以下三个任务、至少完成一个
1、某软件规格说明书包含这样的要求：第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息N；如果第二列字符不是数字，则给出信息M。用因果图法测试该程序，并撰写实验报告。（注：可以用输出“Modify file”模拟程序中要求的修改文件）
实验步骤：
- 分析原因与结果
原因：（1）第一列字符是A
- 第一列字符是B
- 第二列字符是数字
结果：（21）进行文件的修改
- 给出信息N
- 给出信息M

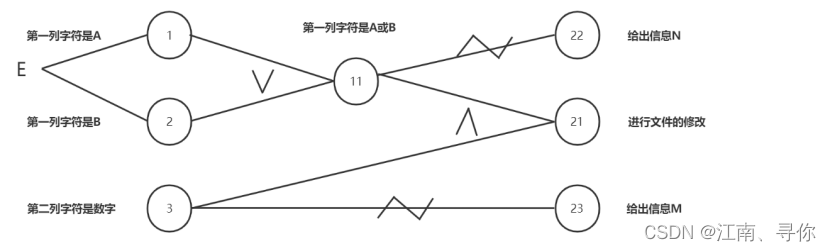

- 画出因果图
中间节点：（11）第一列字符必须是A或B
- 转化为决策表
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 条件 | （1） | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| （2） | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | |
| （3） | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | |
| 中间结果 | （11） | 1 | 1 | 1 | 1 | 0 | 0 | ||
| 结果 | （21） | 0 | 1 | 0 | 1 | 0 | 0 | ||
| （22） | 0 | 0 | 0 | 0 | 1 | 1 | |||
| （23） | 1 | 0 | 1 | 0 | 0 | 0 | |||
- 根据决策表设计测试用例，得到测试用例表
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 条件 | （1） | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| （2） | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | |
| （3） | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | |
| 中间结果 | （11） | 1 | 1 | 1 | 1 | 0 | 0 | ||
| 结果 | （21） | 0 | 1 | 0 | 1 | 0 | 0 | ||
| （22） | 0 | 0 | 0 | 0 | 1 | 1 | |||
| （23） | 1 | 0 | 1 | 0 | 0 | 0 | |||
| 测试用例 | A6 | AL | B1 | B3 | Q3 | CR | |||
| 测试用例 | A8 | A% | B2 | B@ | X5 | N/ | |||
- 测试代码如下
#include <iostream>
#include <string>
#include <cctype>
using namespace std;
int main()
{
string s1, s2;
bool b1 = true, b2 = true;
cin >> s1 >> s2;
if ( s1 != "A" && s1 != "B" ) {
cout << "N";
b1 = false;
}
for ( int i = 0; i < s2.size(); i++ ) {
if ( isdigit( s2[ i ] ) == false ) {
cout << "M";
b2 = false;
break;
}
}
if ( b1 && b2 )
cout << "Modify file";
cout << endl;
return 0;
}
- 执行测试，填写软件缺陷报告（软件缺陷报告格式同实验1）。
①测试情况部分截图：
②软件缺陷报告
| 模块名称 | 对NextDate问题进行软件测试 | ||
| 版本号 | V1.0 | 测试人 | XXX |
| 缺陷类型 | 无 | 严重级别 | \ |
| 可重复性 | \ | 缺陷状态 | \ |
| 测试平台 | Win11 | 测试软件 | Dev C++ |
| 简述 | 无明显缺陷 | ||
| 操作步骤 | 无 | ||
| 实际结果 | 无 | ||
| 预期结果 | 无 | ||
| 注释 | 无注释，建议适当增加注释，提高程序代码的可读性 | ||
