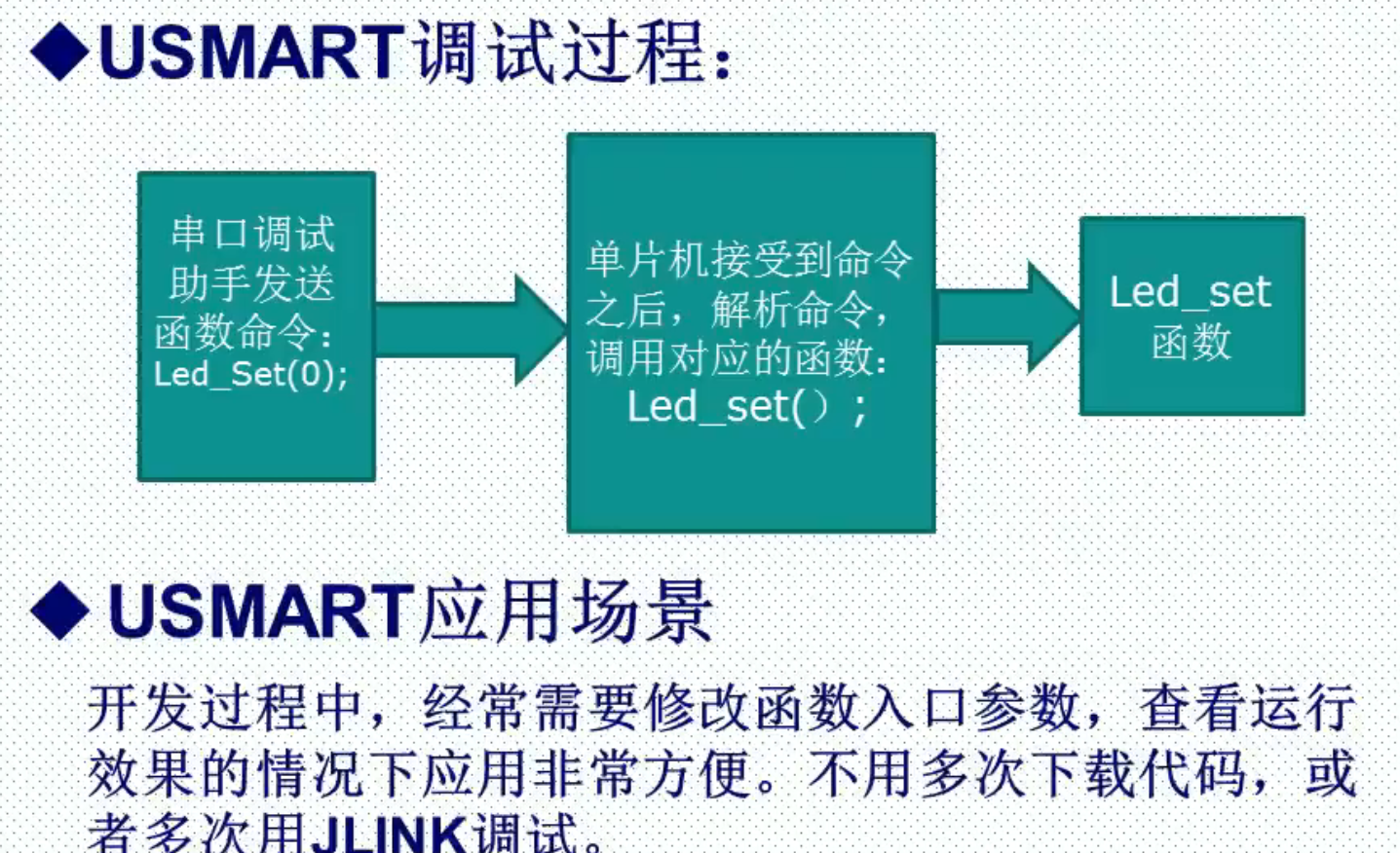

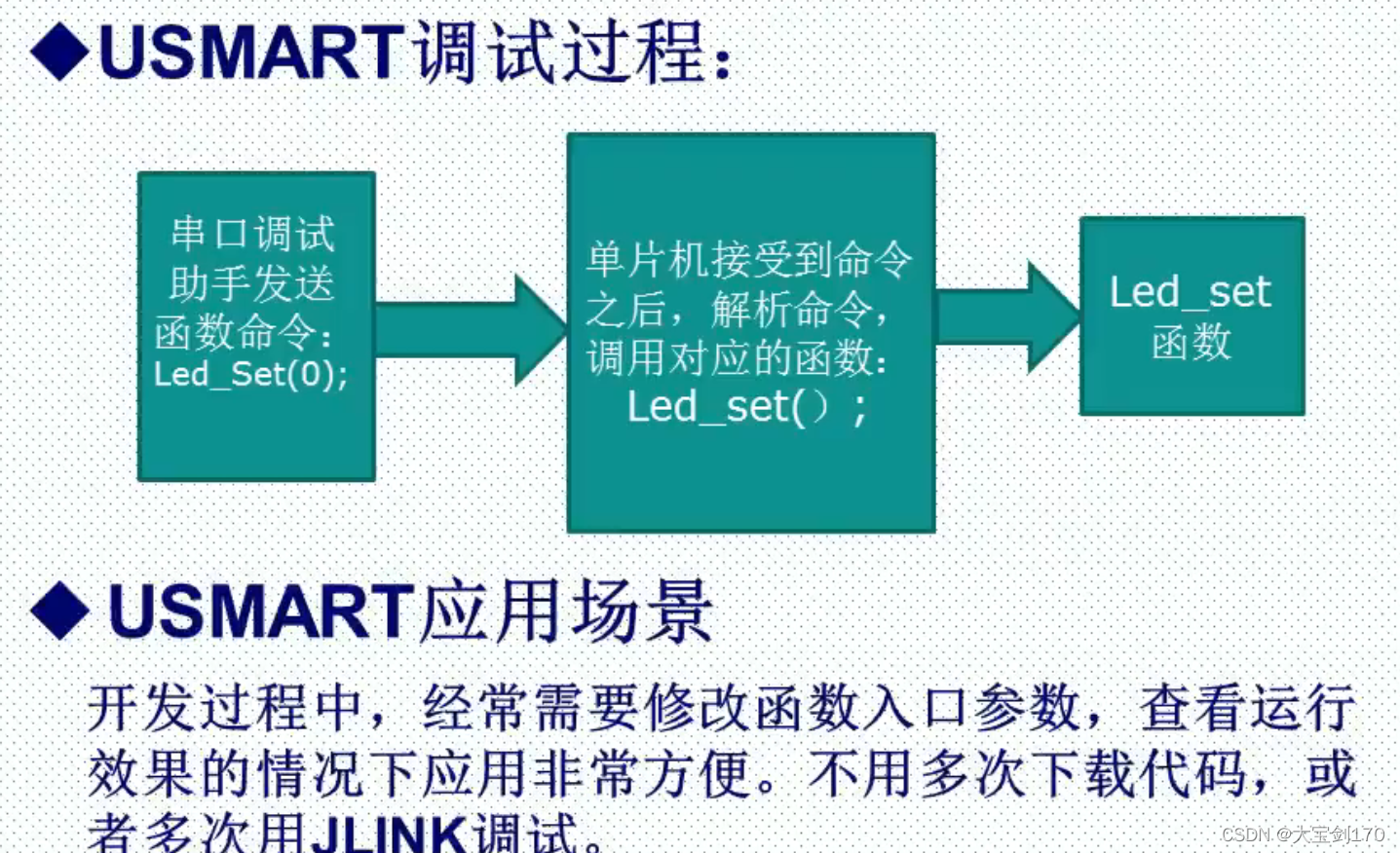

USMART调试过程

1.串口发送命令调用函数

2.单片机节后到命令后，解析命令，调用对应的函数

3.调用函数

USMART特点

1，可以调用绝大部分用户直接编写的函数。

2，资源占用极少（最少情况：FLASH:4K；SRAM:72B）。

3，支持参数类型多（数字（包含 10/16 进制）、字符串、函数指针等）。

4，支持函数返回值显示。

5，支持参数及返回值格式设置。

6，支持函数执行时间计算（V3.1 版本新特性）。

7，使用方便。

USMART文件简介

USMART文件可在正点原子给的程序源码中直接复制，复制到上一节LCD实验中使用

usmart.c负责与外部(例如串口）交互等。
usmat_str.c主要负责命令和参数解析。
usmart_config.c主要由用户添加需要由usmart管理的函数。注册函数。

usmart.h和usmart_str.h是两个头文件，其中usmart.h里面含有几个用户配置宏定义，可以用来配置usmart的功能及总参数长度(直接和SRAM占用挂钩)、是否使能定时器扫描、是否使用读写函数等。

USMART配置步骤

①将USMART包添加到工程中，头文件要包含到path。
②添加需要调用的函数到usmart_config.c文件中。

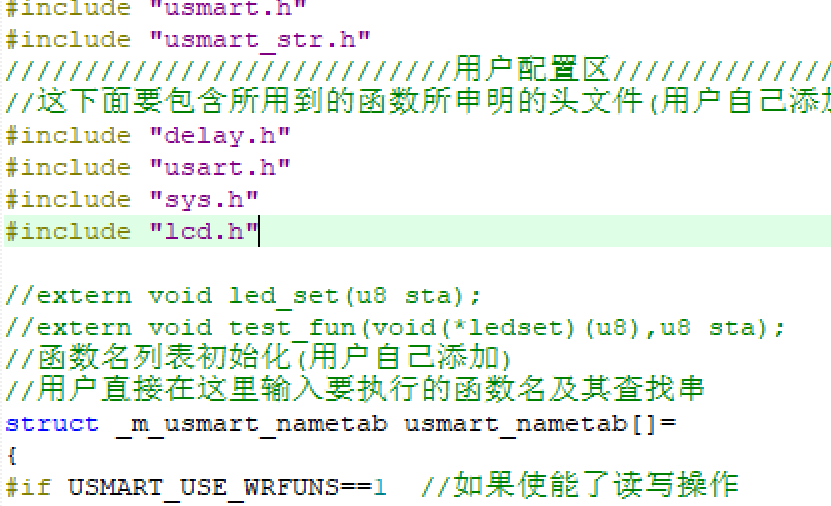

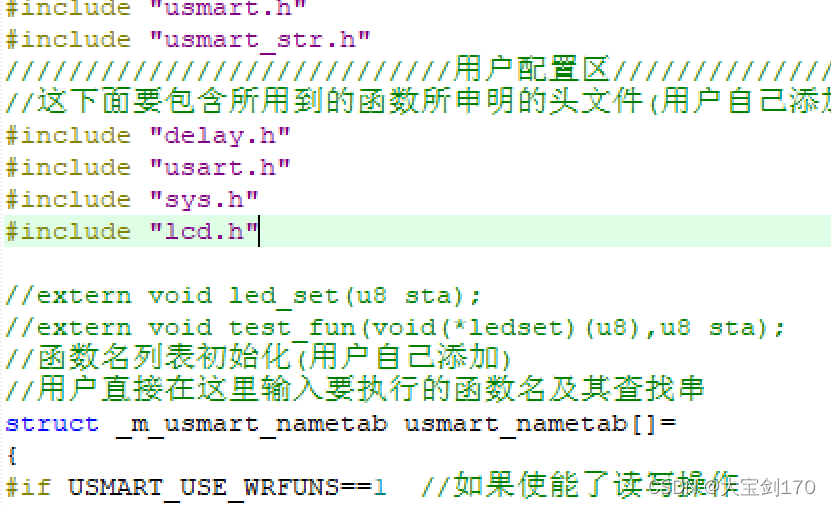

在调用之前要注释掉usmart_config.c中的两个外部函数，否则软件会报错。③主函数中调用usmart_dev.init函数初始化usnmart。

usmart_dev.init（SystemCoreClock/1000000）参数为系统时钟，入口参数中写SystemCoreClock/1000000 以mhz为单位除以1000000

要设置中断优先级

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
usmart_dev.init(72); 	//初始化USMART

④即可通过助手发送命令，调用在usmart注册过的函数。

在主函数中定义led函数，在USMART中再进行外部函数的引用，不要忘记添加调用函数的头文件。

例如：如果调用void led_set(u8 sta)函数来进行测试，在usmart_config.c中取消对该函数的注释，并且在主函数之前定义该函数，相关函数编写可参考usmart_config.c中对此函数的操作

void led_set(u8 sta){LED1=sta;
}

USMART系统命令

USMART有7个系统命令：
？获取帮助信息
help:获取帮助信息
list可用的函数列表
id：可用函数的ID列表
hex:参数16进制显示，后跟空格+数字即执行进制转换dec:参数10进制显示，后跟空格+数字即执行进制转换

runtime:1，开启函数运行计时；0，关闭函数运行计时；请按照程序编写格式输入函数名及参数并以回车键结束。

实验现象

输入系统命令会返回信息，输入函数及其参数会执行对应操作。

main中代码

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "usmart.h"//LED状态设置函数
void led_set(u8 sta)
{LED1=sta;
}
//函数参数调用测试函数
void test_fun(void(*ledset)(u8),u8 sta)
{ledset(sta);
}  	int main(void){ NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2delay_init();	    	 //延时函数初始化	  uart_init(9600);	 	//串口初始化为9600LED_Init();				//初始化与LED连接的硬件接口LCD_Init();				//初始化LCDusmart_dev.init(72); 	//初始化USMART				 	POINT_COLOR=RED;LCD_ShowString(30,50,200,16,16,"Mini STM32 ^_^");	LCD_ShowString(30,70,200,16,16,"USMART TEST");	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");LCD_ShowString(30,110,200,16,16,"2014/3/8");	   while(1) {		 	  LED0=!LED0;					 delay_ms(500);	}
}
