设计时序是基本功，怎样才能高效的设计时序图呢？下面是我搜集到的工具以及我目前在用的工具，希望大家能找到最适合自己的工具。

Visio

使用步骤

Visio时序图工具，其中有一些做好的模具，在画时序图时直接拖拉进去，手动调整，Visio还可以自定义自己喜欢的模具样式。但实际上这样做的效率是比较低的，尤其是后期修改的时候，手动修改线长线短非常麻烦，学习适应成本也较高。直接pass。不过Visio画流程图和系统设计框图是主流。

TimeGen

官方网站

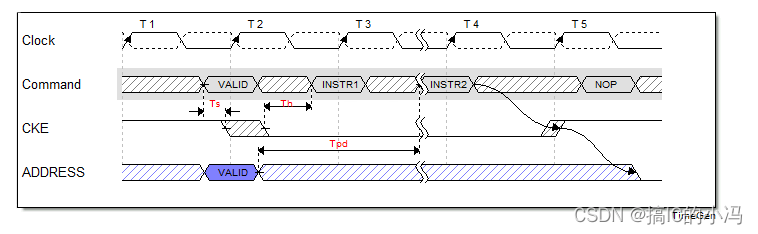

Time Gen上手速度非常快，官网也有几个快速上手的视频，每个视频也就几十秒时间，而且图形化界面操作方便，设计也较美观。推荐。免费下载使用但画图会有水印，去除水印需要购买license，详情上官网了解。

AndyTiming

数字电路中的时序波形图如何画（Andytiming的使用）
AndyTiming是一个叫Andy的朋友开发，但是年久未更新，不过这个设计思路非常巧妙。直接用符号表示高低电平以及数据总线。上手也非常快，多次使用后便能牢记命令，但是软件年久失修，功能较少。

WaveDrom [本人在用]

WaveDrom也是用代码的方式来进行时序图设计，上手也是非常快，官网有使用教程，支持更多的功能，也需要一定时间学习**(半天不到就可)**，但熟悉之后可以大大提高效率。WaveDrom有网页版和本地版，支持Windows和Linux，喜欢用Linux环境的朋友也可以愉快的画时序图了。

• 网页版
  https://wavedrom.com/editor.html
• 本地版
  https://github.com/wavedrom/wavedrom.github.io/releases
• 使用教程
  https://wavedrom.com/tutorial.html
