今天分享一款实用小工具：WaveDrom，它是一个免费开源的在线数字时序图渲染引擎。它可以使用JavaScript, HTML5和SVG来将时序图的WaveJSON描述转成SVG矢量图形，从而进行显示。WaveDrom可以嵌入到任何网页中。WaveDrom编辑器可在浏览器中运行，也可以安装在系统上，渲染引擎可以嵌入到任何网页中。
一、WaveDrom功能
绘制数字时序图、绘制寄存器图、绘制逻辑电路图
二、WaveDrom的使用
在线编辑器 https://wavedrom.com/editor.html
官网 https://wavedrom.com/
WaveDrom可以在线编辑也可以下载安装，可以在官网首页找到这两个入口。在线编辑方式，版本较新，但需要联网。下载安装方式，版本较官网旧一些，无需联网即可使用。
在编辑器中输入WaveJSON 格式的数字时序图描述，即可实时渲染出相应的数字时序图。aveJSON 格式是十分简单的，主要需要记忆的是各个符号所对应的波形。
三、绘制时序图
下面的代码将创建名为“Alfa”的1位信号，该信号随时间改变其状态。
{ "signal" : [{ "name": "Alfa", "wave": "01.zx=ud.23.456789" }] }“wave”字符串中的每个字符都代表一个时间段。符号“将以前的状态再延长一段时间。下面是它的外观：
加时钟：数字时钟是一种特殊类型的信号。它在每个时间段内变化两次，可以有正负极性。它还可以在工作边缘上有一个可选标记。时钟块可以与其他信号状态混合，以产生时钟选通效应。代码如下：
{ signal: [{ name: "pclk", wave: 'p.......' },{ name: "Pclk", wave: 'P.......' },{ name: "nclk", wave: 'n.......' },{ name: "Nclk", wave: 'N.......' },{},{ name: 'clk0', wave: 'phnlPHNL' },{ name: 'clk1', wave: 'xhlhLHl.' },{ name: 'clk2', wave: 'hpHplnLn' },{ name: 'clk3', wave: 'nhNhplPl' },{ name: 'clk4', wave: 'xlh.L.Hx' },
]}以及呈现的图表：
WaveLanes 可以统一在以数组形式表示的命名组中。['组名'， {...}， {...}， ...]数组的第一个条目是组的名称，这些组可以嵌套。
{signal: [{ name: 'clk', wave: 'p..Pp..P'},['Master',['ctrl',{name: 'write', wave: '01.0....'},{name: 'read', wave: '0...1..0'}],{ name: 'addr', wave: 'x3.x4..x', data: 'A1 A2'},{ name: 'wdata', wave: 'x3.x....', data: 'D1' },],{},['Slave',['ctrl',{name: 'ack', wave: 'x01x0.1x'},],{ name: 'rdata', wave: 'x.....4x', data: 'Q2'},]
]}
四、时序图教程
网址：https://wavedrom.com/tutorial.html
里面包含多个示例，可以很好地对WaveDrom进行学习。
五、逻辑电路图教程

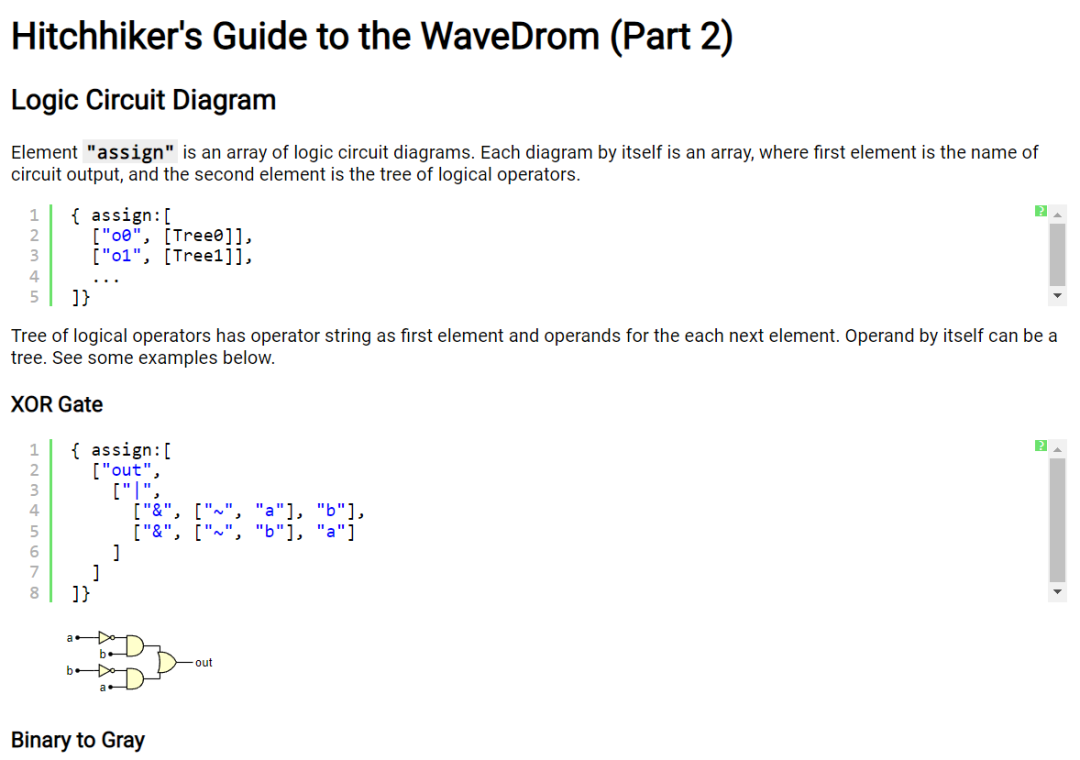

网址：https://wavedrom.com/tutorial2.html
里面讲解了逻辑电路图的绘制示例。
六、Github主页
WaveDrom Github https://github.com/wavedrom/wavedrom
七、VScode中使用Waveform

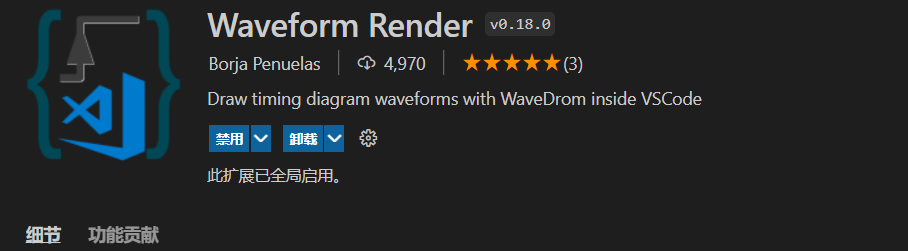

在VScode应用商店中搜索Waveform Render，这个就相当于WaveDrom

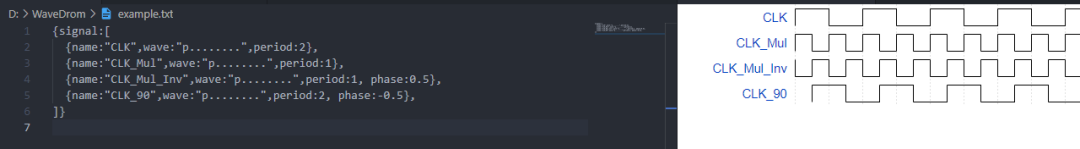

左边键入代码，右边会自动生成时序图，非常好用：
