医院住院管理信息系统类图

一、类图
1.1 病房管理

类间关系说明：
•医生与护士为多对多的关系。
•护士与病人为一对多关系。
•护士与床位为一对多关系。
•医生与病人为多对一关系。
主要方法说明：

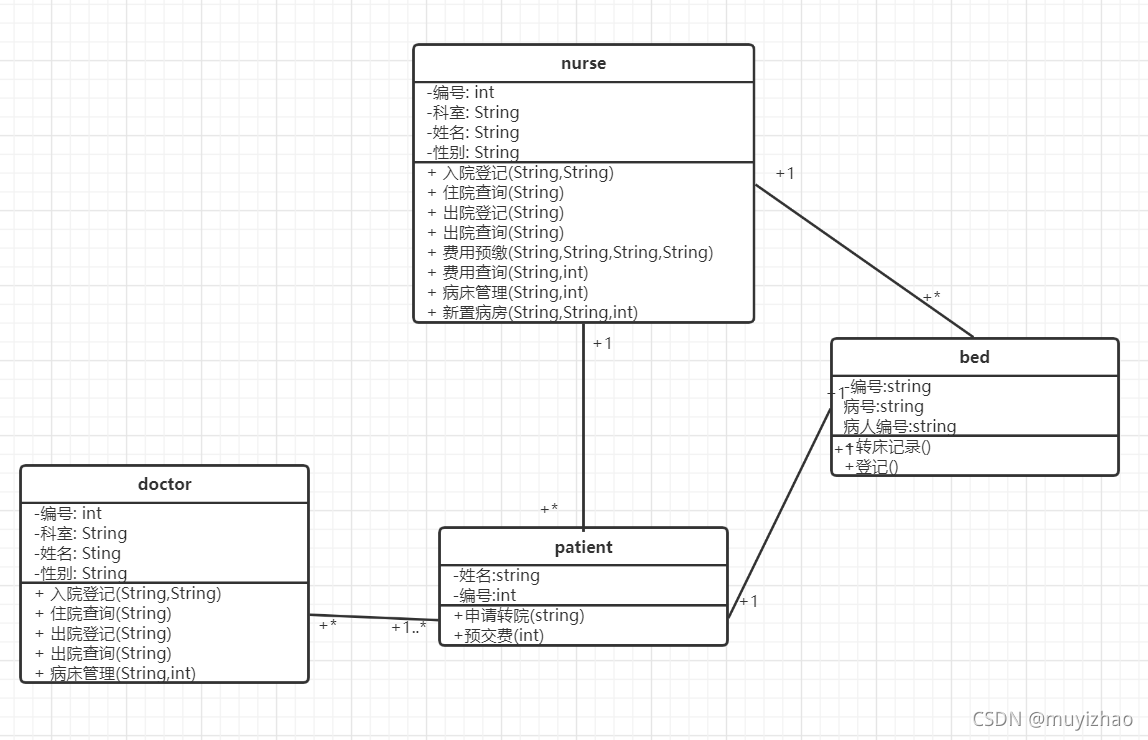

如图1.1所示，医生通过入院登记，住院查询为病人安排对应床位，护士类具有同样的权限,并且有新置病房的方法。病人在预交费后被安排病房,或申请转院后安排病床。
1.2 药品管理
类间关系说明：
•管理人员与药库药房为多对多的关系。
•药房和药库为泛化的关系。
•药房和药品为一对多的关系。
主要方法说明：

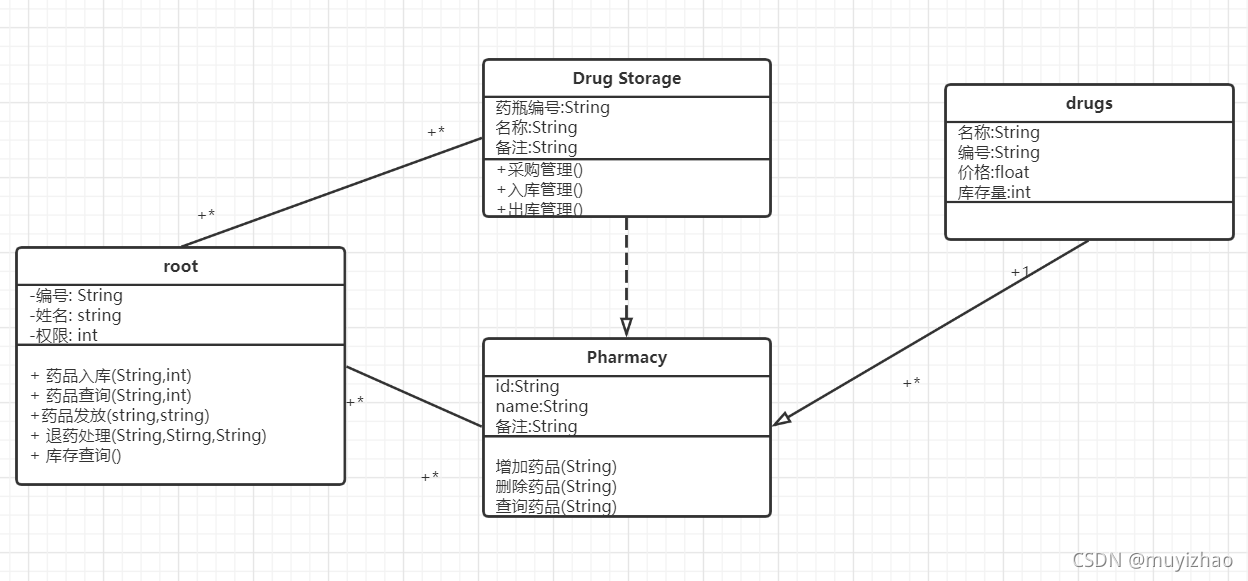

如图1.2所示，管理员可以进行药品入库查询与发放,并可以进行退药处理药库进行出入库管理。

1.3 财政管理

类间关系说明：
•财务数据库与管理员为一对多的关系。
主要方法说明：

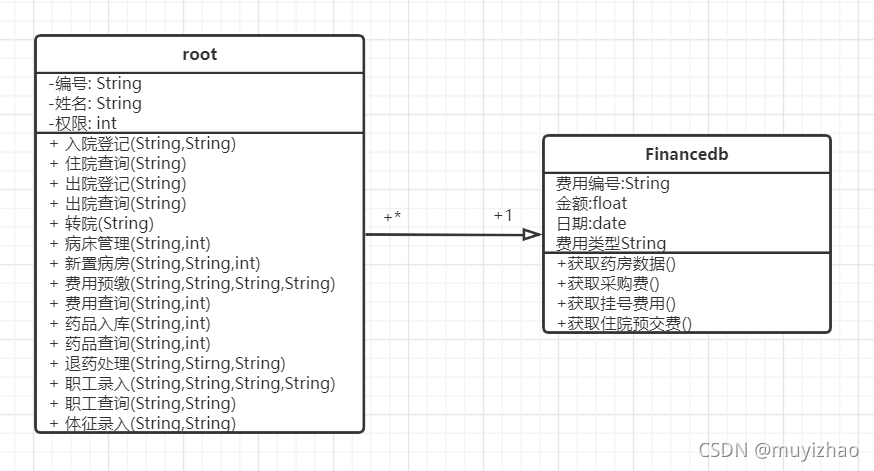

如图1.3所示，财务数据库提供的方法，对不同权限的管理员提供不同级别的服务，主要提供的方法有查询数据和修改数据。
1.4 成员管理
