BGP协议学习笔记——BGP基础（BGP概念、BGP报文、BGP状态机、BGP关系建立、BGP路由通告）
说明：本文学习笔记整理自网络、华为公开产品文档、华为公开PPT及部分的自我理解
一、BGP简介
BGP定义
边界网关协议BGP（Border Gateway Protocol）是一种实现自治系统AS（Autonomous System）之间的路由可达，并选择优选路由的距离矢量路由协议。
BGP目的
为方便管理规模不断扩大的网络，网络被分成了不同的自治系统。BGP协议被用于实现在AS之间动态交换路由信息、进行路由优选、避免路由环路、更高效率地传递路由和维护大量的路由信息。
（小型网络一般使用VPN、GRE技术实现两个不同地区之间同一公司的网络互连）
BGP优点
BGP从多方面保证了网络的安全性、灵活性、稳定性、可靠性和高效性：
l BGP采用认证和GTSM（通用TTL安全保护机制，Generalized TTL Security Mechanism）的方式，保证了网络的安全性。
l BGP提供了丰富的路由策略，能够灵活地进行路由选路，并且能指导邻居按策略发布路由。
l BGP提供了路由聚合和路由衰减功能用于防止路由振荡，有效提高了网络的稳定性。
l BGP使用TCP作为其传输层协议（端口号为179），并支持BGP与BFD联动、BGP Tracking和BGP GR和NSR，提高了网络的可靠性。
l 在邻居数目多、路由量大且大部分邻居具有相同出口策略的场景下，BGP使用按组打包技术极大地提高了BGP打包发包性能。
在这里想提一下路由策略和策略路由的区别：
其共同目的都是知道报文从一个地方转移到一个地方
区别在于一个进路由表，一个不进路由表
**路由策略：**通过工具对路由或路由内部信息进行修改，次改后对各参数进行比较，选择最优的路径来达到控制路由的选路路径。
**策略路由：**不修改路由，直接以命令方式告诉路由往哪走，往哪拐就行了，不用在我这着停留，不欢迎你，只承担告知指导作用。
（以上纯属查阅资料后个人的整理及总结理解，非常欢迎指正，谢谢）
BGP的特征
l BGP使用TCP为传输层协议，TCP端口号179。路由器之间的BGP会话基于TCP连接而建立。
l 运行BGP的路由器被称为BGP发言者（BGP Speaker），或BGP路由器。
l 两个建立BGP会话的路由器互为对等体（Peer），BGP对等体之间交换BGP路由表。
l BGP路由器只发送增量的BGP路由更新，或进行触发式更新（不会周期性更新）。
l BGP能够承载大批量的路由前缀，可在大规模网络中应用。
l BGP通常被称为路径矢量路由协议（Path-Vector Routing Protocol）。
l 每条BGP路由都携带多种路径属性（Path attribute），BGP可以通过这些路径属性控制路径选择，而不像IS-IS、OSPF只能通过Cost控制路径选择，因此在路径选择上，BGP具有丰富的可操作性，可以在不同场景下选择最合适的路径控制方式。
二、BGP对等体的建立
对等体类型

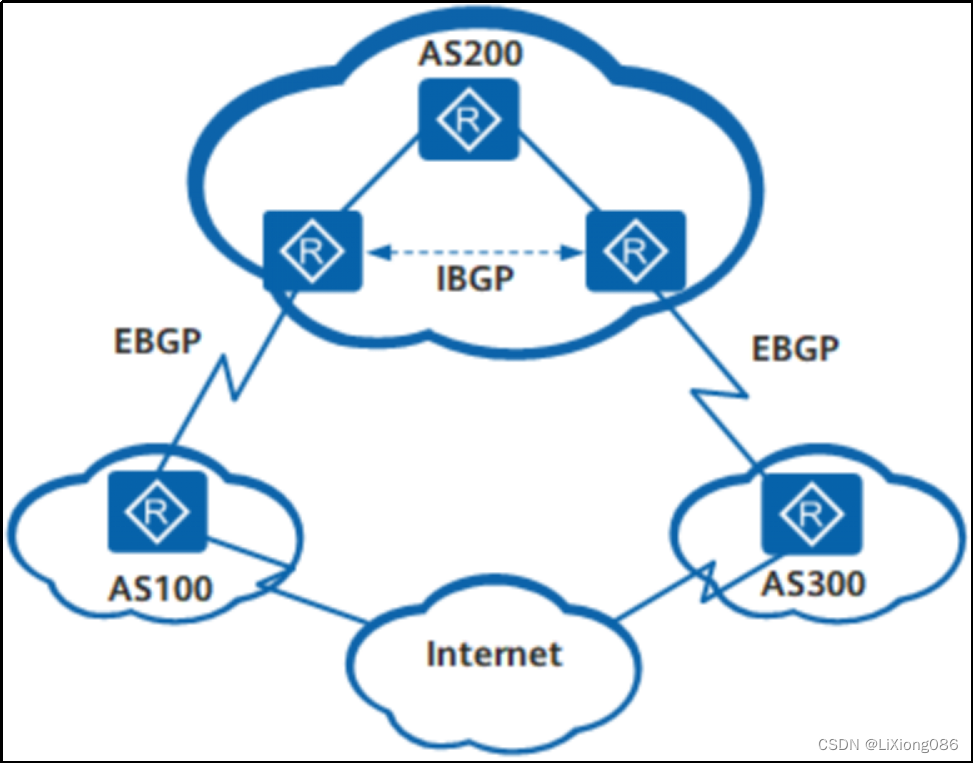

如图所示，BGP邻居类型按照运行方式分为EBGP（External/Exterior BGP）和IBGP（Internal/Interior BGP）。
BGP的运行方式
EBGP：运行于不同AS之间的BGP称为EBGP。为了防止AS间产生环路，当BGP设备接收EBGP对等体发送的路由时，会将带有本地AS号的路由丢弃。
IBGP：运行于同一AS内部的BGP称为IBGP。为了防止AS内产生环路，BGP设备不将从IBGP对等体学到的路由通告给其他IBGP对等体，并与所有IBGP对等体建立全连接。为了解决IBGP对等体的连接数量太多的问题，BGP设计了路由反射器和BGP联盟。
对等体建立过程
BGP的5种报文格式
BGP对等体间通过以下5种报文进行交互，其中Keepalive报文为周期性发送，其余报文为触发式发送：
l Open报文：用于建立BGP对等体连接。
l Update报文：用于在对等体之间交换路由信息。
l Notification报文：用于中断BGP连接。
l Keepalive报文：用于保持BGP连接。
l Route-refresh报文：用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新（Route-refresh）能力的BGP设备会发送和响应此报文。
说明：5种BGP报文都拥有相同的报文头
TYPE值
| TYPE值 | 报文类型 |
|---|---|
| 1 | OPEN |
| 2 | UPDATE |
| 3 | NOTIFICATION |
| 4 | KEEPALIVE |
| 5 | REFRESH |
1. 头部报文

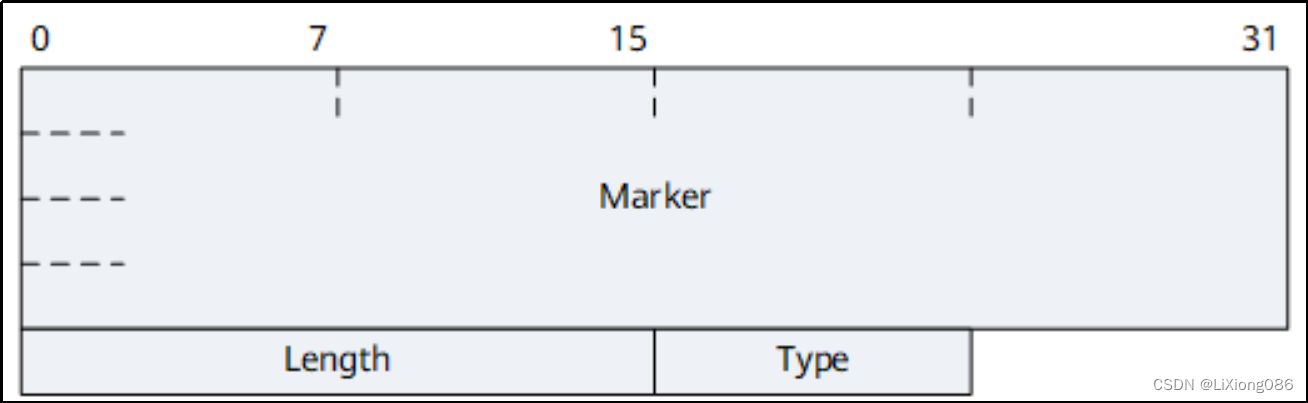

报文头格式
BGP报文头格式字段解释
| 字段名 | 长度 | 含义 |
|---|---|---|
| Marker | 16字节 | 用于检查BGP对等体的同步信息是否完整，以及用于BGP验证的计算。不使用验证时所有比特均为1（十六进制则全“FF”）。 |
| Length | 2个字节（无符号位） | BGP消息总长度（包括报文头在内），以字节为单位。长度范围是19～4096。 |
| Type | 1个字节（无符号位） | BGP消息的类型。Type有5个可选值，表示BGP报文头后面所接的5类报文。 |
抓包结果
2. OPEN报文
如果BGP报文头中的TYPE为1，则该报文为OPEN报文。报文头后面所接的报文内容如下，OPEN报文用于建立BGP连接。OPEN报文格式如图所示。

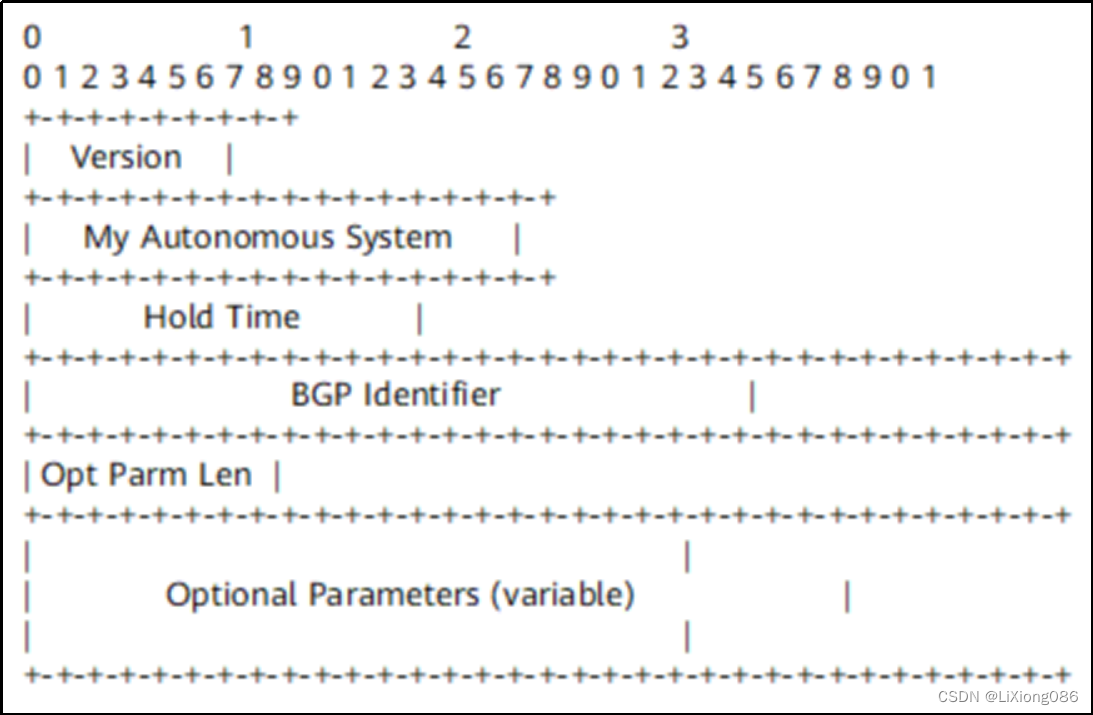

OPEN报文格式
OPEN报文格式字段解释
| 字段名 | 长度 | 含义 |
|---|---|---|
| Version | 1个字节（无符号位） | 表示协议的版本号，现在BGP的版本号为4。 |
| My Autonomous System | 2个字节（无符号位） | 发送者自己的AS域号 |
| Hold Time | 2个字节（无符号位） | 发送者自己设定的hold time值（单位：秒），用于协商BGP对等体间保持建立连接关系，发送KEEPALIVE或UPDATE等报文的时间间隔。BGP的状态机必须在收到对等体的OPEN报文后，对发出的OPEN报文和收到的OPEN报文两者的hold time时间作比较，选择较小的时间作为协商结果。Hold Time的值可为零（不发KEEPALIVE报文）或大于等于3，系统的默认为180。 |
| BGP Identifier | 4个字节（无符号位） | 发送者的router id。 |
| Opt Parm Len | 1个字节（无符号位） | 表示Optional Parameters（可选参数）的长度。如果此值为0，表示没有可选参数。 |
| Optional Parameters | 可变 | 此值为BGP可选参数列表，每一个可选参数是一个TLV格式的单元。0 10 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5±±±±±±±±±±±±±±±±±±±±…| Parm. Type | Parm. Length | Parameter Value (variable)±±±±±±±±±±±±±±±±±±±±…Parm. Type：占1个字节（无符号位），为可选参数类型。我们现在的实现中，只在type值为2时有意义，表示携带的参数为协商能力。Parm. Length：占1个字节（无符号位），为Parameter Value的长度。Parameter. Value：根据Parm.Type的不同值填写不同的参数内容，在Parm.Type为2表示协商能力时，Parameter.Value是表示所支持的各种协商能力的列表，列表中的每一个单元是如下的一个TLV三元组：±-----------------------------+| Capability Code (1 octet) |±-----------------------------+| Capability Length (1 octet) |±-----------------------------+| Capability Value (variable) |±-----------------------------+Capability Code：所支持的能力编号，占1个字节。Code为1时，表示支持的地址族能力；Code为2时，表示支持REFRESH能力。Capability Length：表示Capability Value的长度，占1个字节。Capability Value：根据Code值的不同其内容与长度也不同。Capability Code为1：Capability Value值是一个TLV三元组，共占4个字节：0 7 15 23 31±------±------±------±------+| AFI | Res. | SAFI |±------±------±------±------+AFI：地址族标识(Address Family Identifier)，占2个字节，能力所支持地址族标识信息，用以和SAFI一同确定网络层协议和IP地址间的关系，编码方式与多协议扩展中的规定相同。其值按照相关RFC中ADDRESS FAMILY NUMBERS的定义；Res：保留位，占1个字节，发送者应将其设置为零，在接受的时候忽略；SAFI：子地址族标识(Address Family Identifier)，占1个字节，能力所支持的子地址族标识信息，用以和AFI一同确定网络层协议和IP地址间的关系，编码方式与多协议扩展中的规定相同。其值按照相关RFC中ADDRESS FAMILY NUMBERS的定义。Capability Code为2表示支持路由刷新能力，即Route Refresh Capability。此能力的code为2，length为零，无value部分。 需要说明的是，只有在能力协商中使用了支持Route Refresh Capability，设备才能处理REFRESH报文。我们的实现是默认情况下，支持IPv4单播能力与路由刷新能力，其他能力需要另外设定。 |
AFI及SAFI编码说明
| AFI编码 | AFI说明 | SAFI编码 | SAFI说明 | 说明 |
|---|---|---|---|---|
| 1 | IPv4地址族 | 1 | 单播 | IPv4单播 |
| 2 | 组播 | IPv4组播 | ||
| 128 | VPN | IPv4的L3VPN | ||
| 2 | IPv6地址族 | 1 | 单播 | IPv6单播 |
| 2 | 组播 | IPv6组播 | ||
| 128 | VPN | IPv6的L3VPN | ||
| 196 | 二层 | 128 | VPN | L2VPN的BGP方式 |

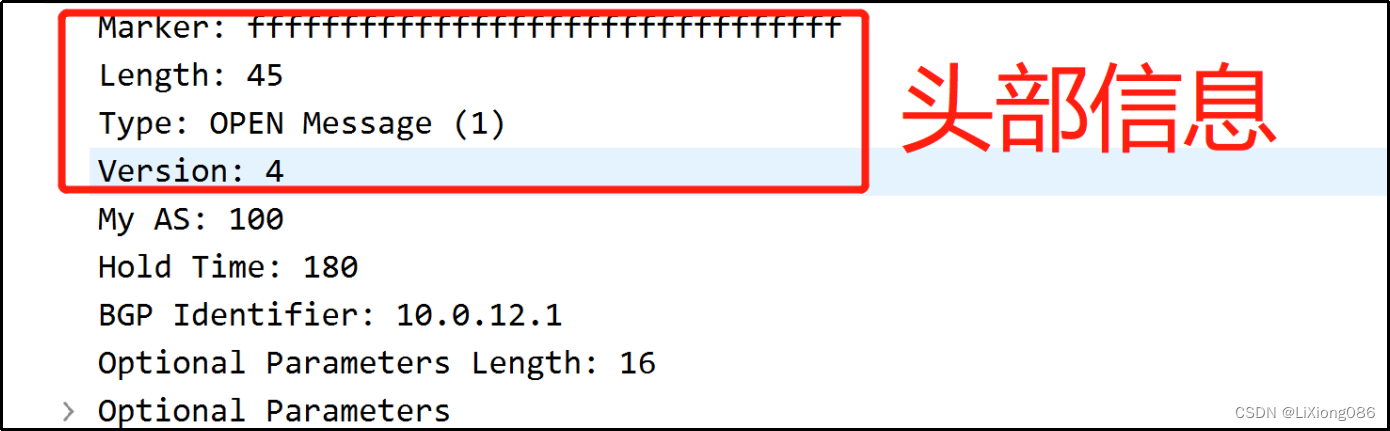

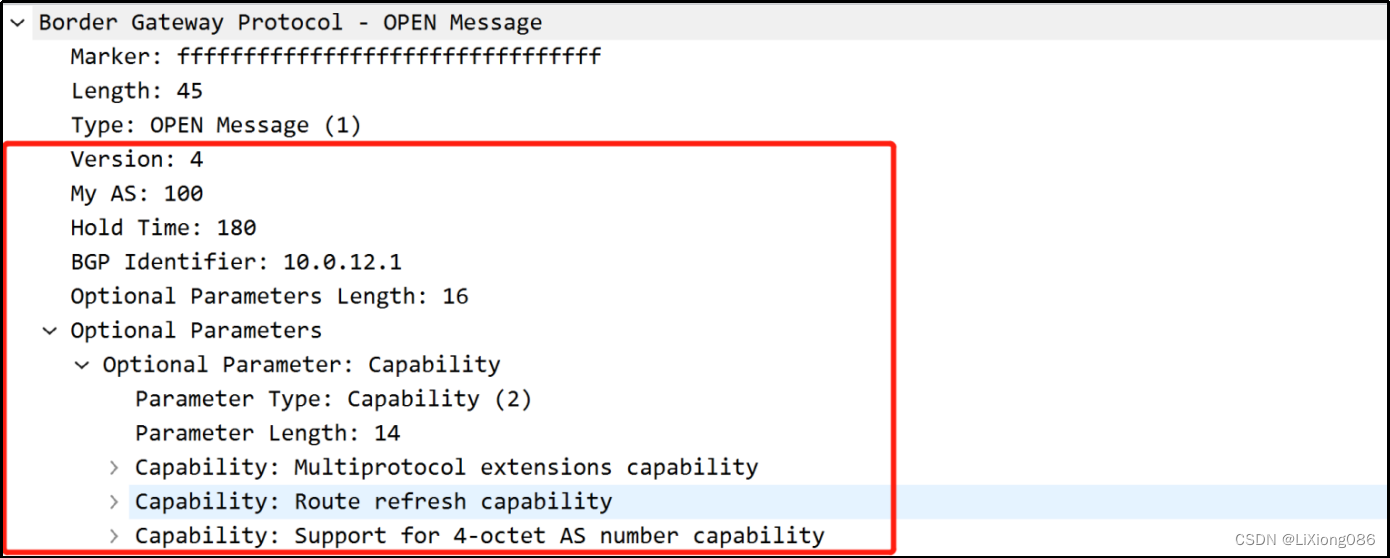

抓包结果
3. Update报文
如果BGP报文头中的TYPE为2，则该报文为UPDATE报文。报文头后面所接的报文内容如下，UPDATE报文用于通告路由。UPDATE报文格式如图所示。

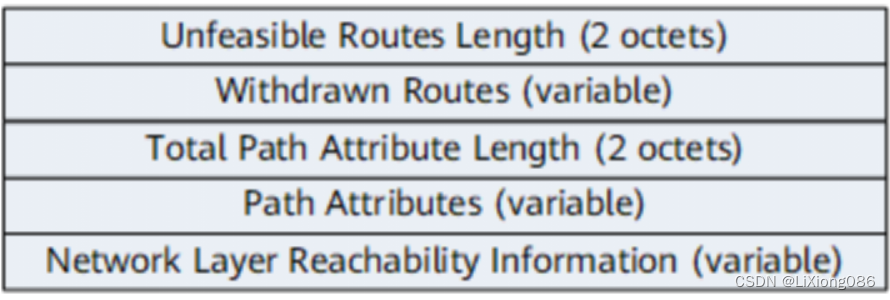

UPDATE报文格式
UPDATE报文格式字段解释
| 字段名 | 长度 | 含义 |
|---|---|---|
| Unfeasible routes length | 2个字节（无符号位） | 标明Withdrawn Routes部分的长度。其值为零时，表示没有撤销的路由。 |
| Withdrawn Routes | 变长 | 包含要撤销的路由列表，列表中的每个单元包含1字节的Length域和可变长度的Prefix域。Length：待撤销路由的掩码。其值为零时，表示匹配所有的路由。Prefix：传送的IP地址前缀必须用整字节表示。例如：假定待撤销的路由为192.168.200.200，其编码用16进制表示可如下：Mask掩码(十进制) Length Prefix32 20 C4 A8 C8 C825 19 C4 A8 C8 8020 14 C4 A8 C015 0F C4 A8 |
| Total Path Attribute Length | 2个字节（无符号位） | 标明Path Attributes的长度。其值为零时，表示没有路由及其路由属性要通告。 |

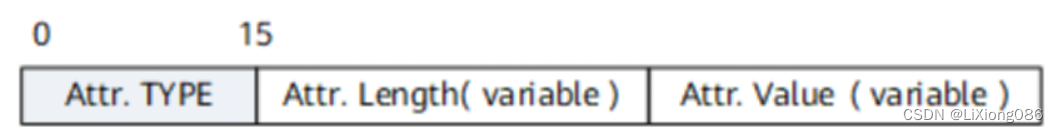

| Path Attributes | 变长 | 包含要更新的路由属性列表，按其类型号从小到大的顺序排序，填写更新的路由的所有属性。每一个属性单元包括属性类型，属性长度，属性值三部分。其编码采用TLV格式。如下所示。图9-6 BGP路径属性TLV格式1 |

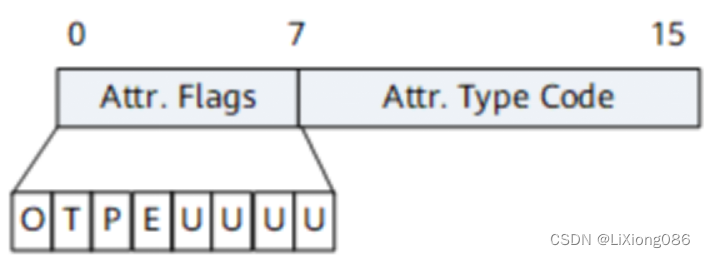

其中，Attr.TYPE占2个字节（无符号位），包括1字节的Flags（无符号位）和1字节的Type Code（无符号位）。图9-7 TLV结构－Type | ||
| Attr.Flags：占1个字节（8个bit），表示属性的标记，其每个bit位的意义如下显示：O: Optional bit, 属性的可选性。决定属性是否为必携带属性。带可选属性（optional）设为1，公认属性（well-known）设为零。T: Transitive bit 属性的可传递性。对于可选属性，是可传递的设为1，非可传递的设为0。对于公认属性必须设为1。P: Partial bit 属性的局部性。对于可传递的可选属性是局部的设为1，是完全的设为零。对于非可传递的可选属性和公认属性，必须设为零。E: Extended Length bit 决定该属性的长度的字段（即Attr. Length）是否需要扩展。不需要扩展则设为零，Attr. Length占1个字节；需要扩展则设为1，Attr. Length占2个字节。U: Unused bits 低4位没有使用，发送时必须全部设为零，并且在接收时被忽略。Attr.Type Code：占1个字节（无符号位），表示属性的类型号。设置如表。Attr.Value：根据不同属性的类型填写不同内容。 | ||
| Network Layer Reachability Information（NLRI） | 变长 | 包含要更新的地址前缀列表，每一个地址前缀单元由一个LV二元组（prefix length, the prefix of the reachable route）组成，其编码填写方法与Withdrawn Routes的填写方法相同。 |
路由属性的类型号列表
| 属性类型 | 属性值 |
|---|---|
| 1：Origin | IGP |
| EGP | |
| Incomplete | |
| 2：As_Path | AS_SET |
| AS_SEQUENCE | |
| AS_CONFED_SET | |
| AS_CONFED_SEQUENCE | |
| 3：Next_Hop | 下一跳的IP地址 |
| 4：Multi_Exit_Disc | MED用于判断流量进入AS时的最佳路由 |
| 5：Local_Pref | Local_Pref用于判断流量离开AS时的最佳路由 |
| 6：Atomic_Aggregate | BGP Speaker选择聚合后的路由，而非具体的路由 |
| 7：Aggregator | 发起聚合的Router ID和AS号 |
| 8：Community | 团体属性 |
| 9：Originator_ID | 反射路由发起者的Router ID |
| 10：Cluster_List | 反射路由经过的反射器列表 |
| 14：MP_REACH_NLRI | 多协议可达NLRI |
| 15：MP_UNREACH_NLRI | 多协议不可达NLRI |
| 16：Extended Communtities | 扩展团体属性 |

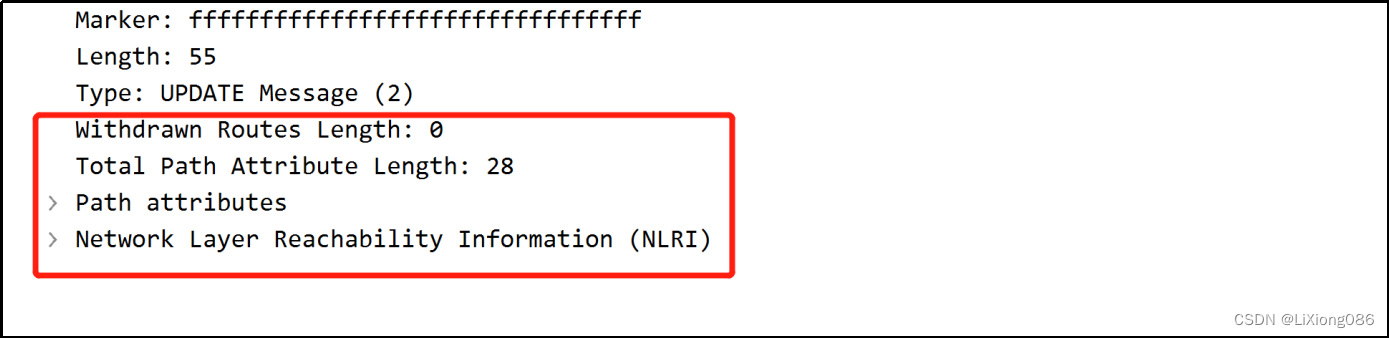

抓包结果
4. Notification报文
如果BGP报文头中的TYPE为3，则该报文为NOTIFICATION报文。报文头后面所接的报文内容如下，NOTIFICATION报文用于处理BGP进程中的各种错误。NOTIFICATION报文格式如图所示。

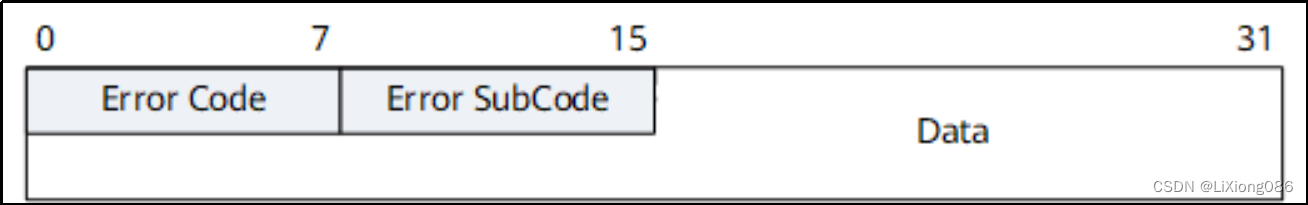

NOTIFICATION报文格式
NOTIFICATION报文格式字段解释
| 字段名 | 长度 | 含义 |
|---|---|---|
| Error code | 1字节 | 定义错误的类型，非特定的错误类型用零表示。详细错误码参见表。 |
| Error subcode | 1字节 | 指定错误细节编号，非特定的错误细节编号用零表示。 |
| Data | 可变长 | 指定错误数据内容。 |
BGP的错误码解释
| 错误码 | 错误子码 |
|---|---|
| 1：消息头错误 | 1：连接未同步 |
| 2：错误的消息长度 | |
| 3：错误的消息类型 | |
| 2：Open消息错误 | 1：不支持的版本号 |
| 2：错误的对等AS | |
| 3：错误的BGP标识符 | |
| 4：不支持的可选参数 | |
| 5：认证失败 | |
| 6：不可接受的保持时间 | |
| 7：不支持的能力 | |
| 3：Update消息错误 | 1：畸形属性列表 |
| 2：不可识别的公认属性 | |
| 3：缺少公认属性 | |
| 4：属性标志错误 | |
| 5：属性长度错误 | |
| 6：无效Origin属性 | |
| 7：AS路由环路 | |
| 8：无效Next_Hop属性 | |
| 9：可选属性错误 | |
| 10：无效网络字段 | |
| 11：畸形AS_Path | |
| 4：Hold Timer溢出 | 0：没有特别的错误子码定义。 |
| 5：有限状态机错误 | 0：没有特别的错误子码定义。 |
| 6：终止 | 1：前缀超过最大值。 |
| 2：管理关闭 | |
| 3：删除邻居 | |
| 4：管理重置 | |
| 5：连接失败 | |
| 6：其他配置改变 | |
| 7：连接冲突 | |
| 8：资源短缺 | |
| 9：BFD断开连接 |
5. Keepalive报文
如果BGP报文头中的TYPE为4，则该报文为KEEPALIVE报文。KEEPALIVE报文用于保持BGP连接。KEEPALIVE报文只有BGP报文头，没有具体内容，故其报文长度应固定为19个字节。KEEPALIVE报文格式如图所示。
KEEPALIVE报文格式
KEEPALIVE报文格式字段解释
| 字段名 | 长度 | 含义 |
|---|---|---|
| Marker | 16字节 | 用于检查BGP对等体的同步信息是否完整，以及用于BGP验证的计算。不使用验证时所有比特均为1（十六进制则全“FF”）。 |
| Length | 2字节 | BGP消息总长度（包括报文头在内），以字节为单位。长度范围是19～4096。 |
| Type | 1字节 | BGP消息的类型。Type有5个可选值，表示BGP报文头后面所接的5类报文。Keepalive消息类型为4。 |

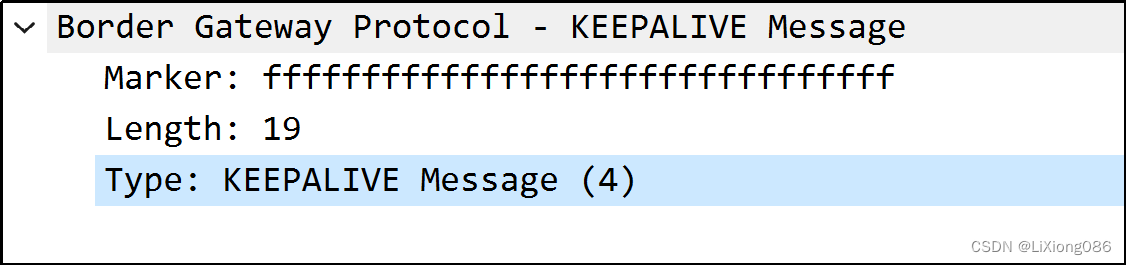

抓包结果
6. Route-refresh报文
如果BGP报文头中的TYPE为5，则该报文为REFRESH报文。报文头后面所接的报文内容如下，REFRESH报文用于动态的请求BGP路由发布者重新发布UPDATE报文，进行路由更新。REFRESH报文格式如图所示。

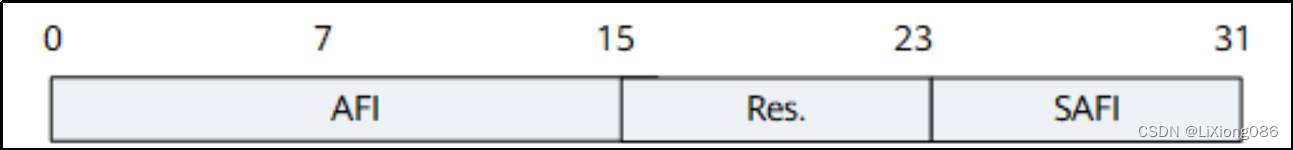

REFRESH报文格式
REFRESH报文格式字段解释
| 字段名 | 长度 | 含义 |
|---|---|---|
| AFI | 2字节（无符号位） | 表示地址族id，与OPEN报文中的定义相同。 |
| Res. | 1字节（无符号位） | 所有位应全为零，在接收报文时，此位被忽略。 |
| SAFI | 1字节（无符号位） | 与OPEN报文中的定义相同。 |
BGP的6种状态机
如图所示，BGP对等体的交互过程中存在6种状态机：空闲（Idle）、连接（Connect）、活跃（Active）、Open报文已发送（OpenSent）、Open报文已确认（OpenConfirm）和连接已建立（Established）。在BGP对等体建立的过程中，通常可见的3个状态是：Idle、Active和Established。
图 BGP对等体交互过程
1.Idle
Idle状态是BGP初始状态。在Idle状态下，BGP拒绝邻居发送的连接请求。只有在收到本设备的Start事件后，BGP才开始尝试和其它BGP对等体进行TCP连接，并转至Connect状态。
说明：
Start事件是由一个操作者配置一个BGP过程，或者重置一个已经存在的过程或者路由器软件重置BGP过程引起的。
任何状态中收到Notification报文或TCP拆链通知等Error事件后，BGP都会转至Idle状态。
2.Connect
在Connect状态下，BGP启动连接重传定时器（Connect Retry），等待TCP完成连接。
l 如果TCP连接成功，那么BGP向对等体发送Open报文，并转至OpenSent状态。
l 如果TCP连接失败，那么BGP转至Active状态。
l 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP继续尝试和其它BGP对等体进行TCP连接，停留在Connect状态。
3.Active
在Active状态下，BGP总是在试图建立TCP连接。
l 如果TCP连接成功，那么BGP向对等体发送Open报文，关闭连接重传定时器，并转至OpenSent状态。
l 如果TCP连接失败，那么BGP停留在Active状态。
l 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP转至Connect状态。
4.OpenSen
在OpenSent状态下，BGP等待对等体的Open报文，并对收到的Open报文中的AS号、版本号、认证码等进行检查。
l 如果收到的Open报文正确，那么BGP发送Keepalive报文，并转至OpenConfirm状态。
l 如果发现收到的Open报文有错误，那么BGP发送Notification报文给对等体，并转至Idle状态。
5.OpenConfirm
在OpenConfirm状态下，BGP等待Keepalive或Notification报文。如果收到Keepalive报文，则转至Established状态，如果收到Notification报文，则转至Idle状态。
6.Established
在Established状态下，BGP可以和对等体交换Update、Keepalive、Route-refresh报文和Notification报文。
l 如果收到正确的Update或Keepalive报文，那么BGP就认为对端处于正常运行状态，将保持BGP连接。
l 如果收到错误的Update或Keepalive报文，那么BGP发送Notification报文通知对端，并转至Idle状态。
l Route-refresh报文不会改变BGP状态。
l 如果收到Notification报文，那么BGP转至Idle状态。
l 如果收到TCP拆链通知，那么BGP断开连接，转至Idle状态。
BGP对等体交互5原则
BGP设备将最优路由加入BGP路由表，形成BGP路由。BGP设备与对等体建立邻居关系后，采取以下交互原则：
l 从IBGP对等体获得的BGP路由，BGP设备只发布给它的EBGP对等体。
l 从EBGP对等体获得的BGP路由，BGP设备发布给它所有EBGP和IBGP对等体。
l 当存在多条到达同一目的地址的有效路由时，BGP设备只将最优路由发布给对等体。
l 路由更新时，BGP设备只发送更新的BGP路由。
l 所有对等体发送的路由，BGP设备都会接收。
建立连接关系时源地址建议
l 缺省情况下，BGP使用报文出接口作为TCP连接的本地接口。
l 在部署IBGP对等体关系时，建议使用Loopback地址作为更新源地址。Loopback接口非常稳定，而且可以借助AS内的IGP和冗余拓扑来保证可靠性。
l 在部署EBGP对等体关系时，通常使用直连接口的IP地址作为源地址，如若使用Loopback接口建立EBGP对等体关系，则应注意EBGP多跳问题。
三、BGP路由的产生及通告原则
BGP路由的生成（BGP与IGP交互）
BGP与IGP在设备中使用不同的路由表，为了实现不同AS间相互通讯，BGP需要与IGP进行交互，即BGP路由表和IGP路由表相互引入。
BGP引入IGP路由
BGP协议本身不发现路由，因此需要将其他路由引入到BGP路由表，实现AS间的路由互通。当一个AS需要将路由发布给其他AS时，AS边缘路由器会在BGP路由表中引入IGP的路由。为了更好的规划网络，BGP在引入IGP的路由时，可以使用路由策略进行路由过滤和路由属性设置，也可以设置MED值指导EBGP对等体判断流量进入AS时选路。
BGP引入路由时支持Import和Network两种方式：
l Import方式是按协议类型，将RIP、OSPF、ISIS等协议的路由引入到BGP路由表中。为了保证引入的IGP路由的有效性，Import方式还可以引入静态路由和直连路由。
l Network方式是逐条将IP路由表中已经存在的路由引入到BGP路由表中，比Import方式更精确。
IGP引入BGP路由
当一个AS需要引入其他AS的路由时，AS边缘路由器会在IGP路由表中引入BGP的路由。为了避免大量BGP路由对AS内设备造成影响，当IGP引入BGP路由时，可以使用路由策略，进行路由过滤和路由属性设置。
BGP路由通告原则
BGP通告遵循以下原则：
l 只发布最优路由。
l 从EBGP对等体获取的路由，会发布给所有对等体。
l IBGP水平分割：从IBGP对等体获取的路由，不会发送给IBGP对等体。
l BGP同步规则指的是：当一台路由器从自己的IBGP对等体学习到一条BGP路由时（这类路由被称为IBGP路由），它将不能使用该条路由或把这条路由通告给自己的EBGP对等体，除非它又从IGP协议（例如OSPF等，此处也包含静态路由）学习到这条路由，也就是要求IBGP路由与IGP路由同步。同步规则主要用于规避BGP路由黑洞问题。
四、其他名词概念解释
AS概念
在互联网中，自治系统AS（Autonomous System）是指在一个（有时是多个）实体管辖下的所有IP网络和路由器的网络，它们对互联网执行共同的路由策略。
每一个AS可以支持多个内部网关路由协议。一个AS内的所有网络都被分配同一个AS号，属于一个行政单位管辖。AS号分为2字节AS号和4字节AS号。其中2字节AS号的范围为1至65535。随着时间推进，可分配的2字节AS号已经濒临枯竭，需要将AS号的范围从之前的2字节扩展为4字节，其中4字节AS号的取值范围为1至4294967295。4字节AS号还可以用X.Y的形式表示，其中X的取值范围为1至65535，Y的取值范围为0至65535。
GRE概念
通用路由封装协议GRE（Generic Routing Encapsulation）可以对某些网络层协议（如IPX、IPv6、AppleTalk等）的数据报文进行封装，使这些被封装的数据报文能够在另一个网络层协议（如IPv4）中传输。
GRE提供了将一种协议的报文封装在另一种协议报文中的机制，是一种三层隧道封装技术，使报文可以通过GRE隧道透明的传输，解决异种网络的传输问题。
优势
l GRE实现机制简单，对隧道两端的设备负担小。
l GRE隧道可以通过IPv4网络连通多种网络协议的本地网络，有效利用了原有的网络架构，降低成本。
l GRE隧道扩展了跳数受限网络协议的工作范围，支持企业灵活设计网络拓扑。
辖。AS号分为2字节AS号和4字节AS号。其中2字节AS号的范围为1至65535。随着时间推进，可分配的2字节AS号已经濒临枯竭，需要将AS号的范围从之前的2字节扩展为4字节，其中4字节AS号的取值范围为1至4294967295。4字节AS号还可以用X.Y的形式表示，其中X的取值范围为1至65535，Y的取值范围为0至65535。
GRE概念
通用路由封装协议GRE（Generic Routing Encapsulation）可以对某些网络层协议（如IPX、IPv6、AppleTalk等）的数据报文进行封装，使这些被封装的数据报文能够在另一个网络层协议（如IPv4）中传输。
GRE提供了将一种协议的报文封装在另一种协议报文中的机制，是一种三层隧道封装技术，使报文可以通过GRE隧道透明的传输，解决异种网络的传输问题。
优势
l GRE实现机制简单，对隧道两端的设备负担小。
l GRE隧道可以通过IPv4网络连通多种网络协议的本地网络，有效利用了原有的网络架构，降低成本。
l GRE隧道扩展了跳数受限网络协议的工作范围，支持企业灵活设计网络拓扑。
l GRE隧道将不连续的子网连接起来，用于组建VPN，实现企业总部和分支间安全的连接。
