模型及详细使用地址：RC低通滤波器
低通滤波器

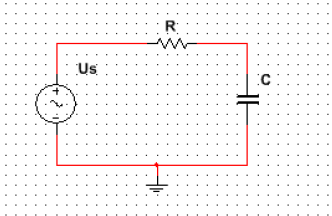

图中输入电压为Vi，输出电压为Vo，假设输出阻抗很大，不带负载，输入阻抗很小，理想情况，可以得到一下公式：

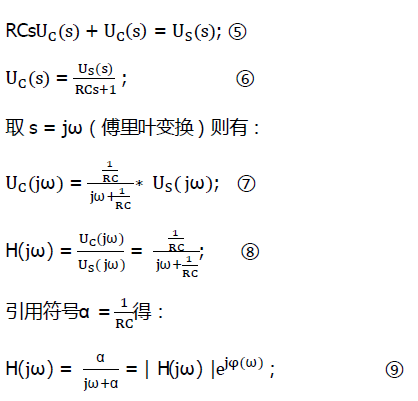

进行拉氏变换，假设电容初始电压为0：

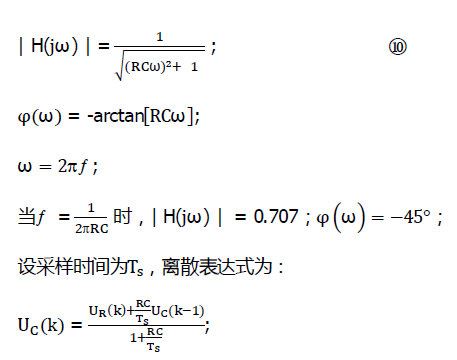

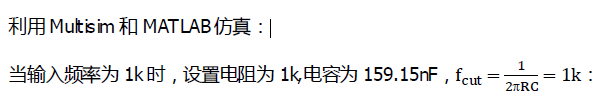

此时幅值为原来的0.707倍，相位延迟45度；

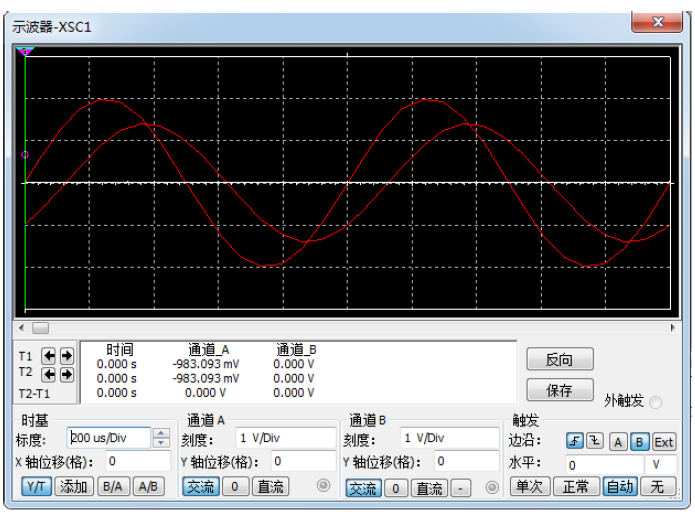

Multisim初始电压一直有值，未找到原因；

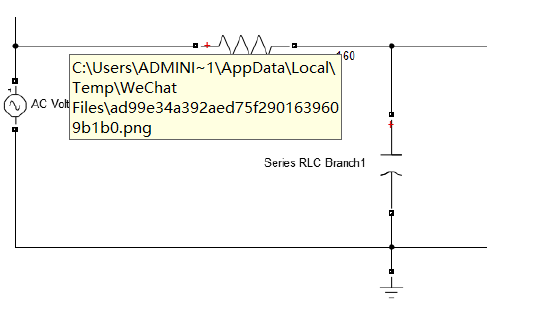

采用Simulink没有问题，如下图电路,Ts = 1e-5;：

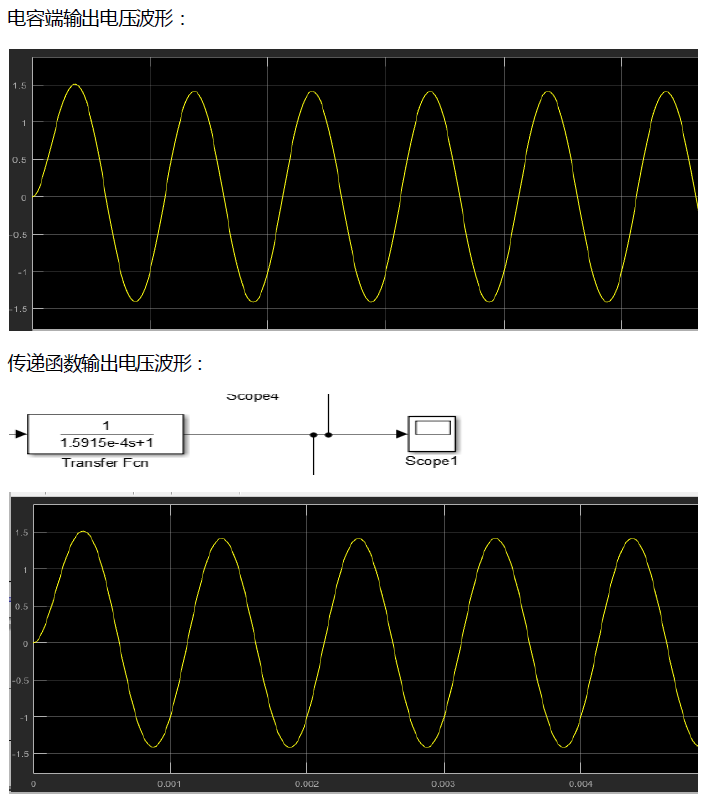

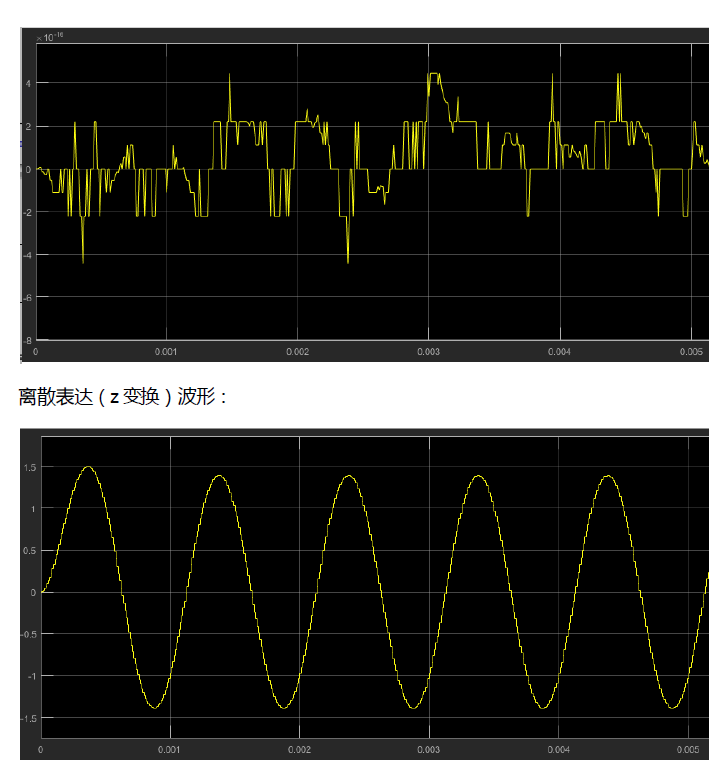

传递函数和电容端电压差值，基本没有误差：
