第一讲 前言
只要是做SOC芯片的项目都需要SOC验证，SOC验证也是芯片验证的重中之重。
在之前做过ahb2apb、ahb2uart的验证之后，这篇文章提到相关内容都很少深入，于是乎，还是后面打算去啃ARM架构，默写代码去了！
课程先修知识：
Linux基本操作
Verilog基础
电路设计基础
UVM验证方法学
测试点分解
第二讲 验证flow
验证的Roadmap
验证的目标
UVM验证方法学
ASIC验证分解
验证策略和任务的分解
AMBA可重用、灵活性、兼容性、广泛支持
一.验证的Roadmap
1.ASIC芯片项目流程
市场需求>产品定义>硬件、软件>芯片测试>产品发布
硬件：芯片定义>芯片开发>芯片IO
软件：软件定义>软件开发>软硬件联调
2.验证的阶段和内容
立项------>Tape Out
验证计划>模块验证>子系统验证>系统验证>post仿真
总体设计>模块设计>系统集成>设计迭代>前端实现>后端设计
3.验证阶段的输入输出
< I > 芯片总体设计>验证计划
内容划分：（模块、子系统、系统）
时间安排：(Tape Out时间和设计时间综合考虑)
人力需求
验证平台规划：模块验证平台、系统验证平台等
< II >模块设计spec、协议——>模块验证计划、验证report
- 验证计划主要关注feature list和testcase
- 验证feature迭代
- Corner case添加
- Code coverage要求(视情况)，function coverage （必须100%）
行覆盖率、状态机覆盖率、行覆盖率（每个公司的要求不一致）
代码覆盖率100%不能保证功能覆盖率
< III >子系统设计spec、协议——>子系统验证计划、子系统验证平台、验证report
- 验证计划主要关注feature list和teatcase
- 验证计划迭代
- Corner case添加
- 接口Toggle coverage （不一定100%）
< IV >系统设计spec、应用场景——>系统验证计划、系统验证平台、验证report
- 验证计划主要关注feature list和teatcase
- 验证feature需要与设计、架构、软件进行头脑风暴
- 关注性能
- Direct case，C code
< V >SDF文件——>后仿验证计划、验证report
- 验证计划主要关注feature list和teatcase
- 验证feature需要与设计、架构、软件进行头脑风暴
- 关注性能
- Direct case，C code
二.验证的目标
1.为什么需要验证
- 验证对IC的重要性，对比软件
- 验证的目的是什么？
- 要验证什么？该怎么验？
软件也会验证，软件有问题打个补丁就可以继续上线；而IC出错就变砖头；
验证的目标就是找bug，保证tape out的芯片没致命问题；
要验证设计的代码，有没有实现这个功能，考虑的问题就多一些
2.怎么达成目标？
- 激励与响应
- 检查点
- 依据
- 100%的含义[ -------]
3.达成目标的手段
- 验证工具的掌握：
验证语言 、验证方法学、仿真工具、脚本语言 - 算法/协议的理解：
优秀的验证工程师对协议的理解要比设计工程师还透彻
[最好知道为什么错了，该怎么修改，希望自己能达到到这种水平] - 验证的理念：
要验证什么 怎么检查高效 问题的原因是什么

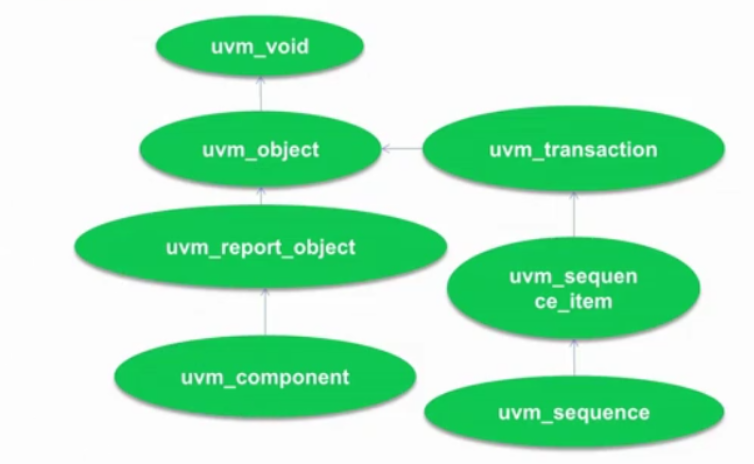

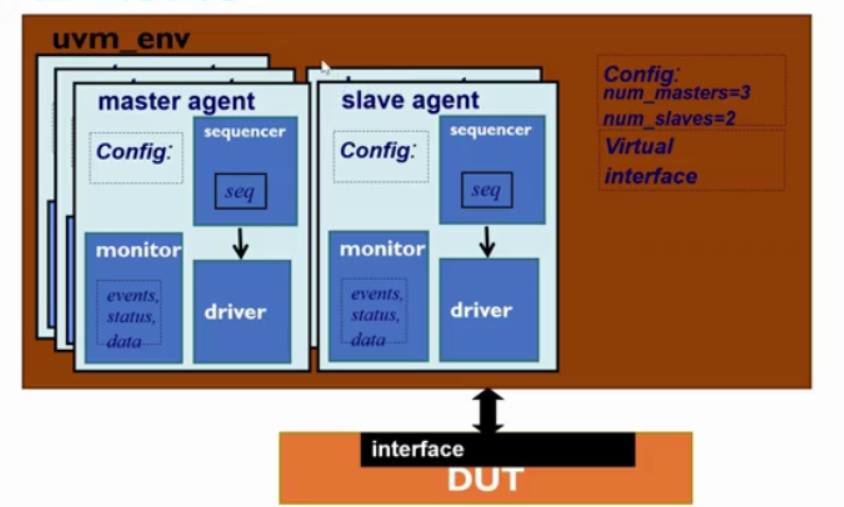

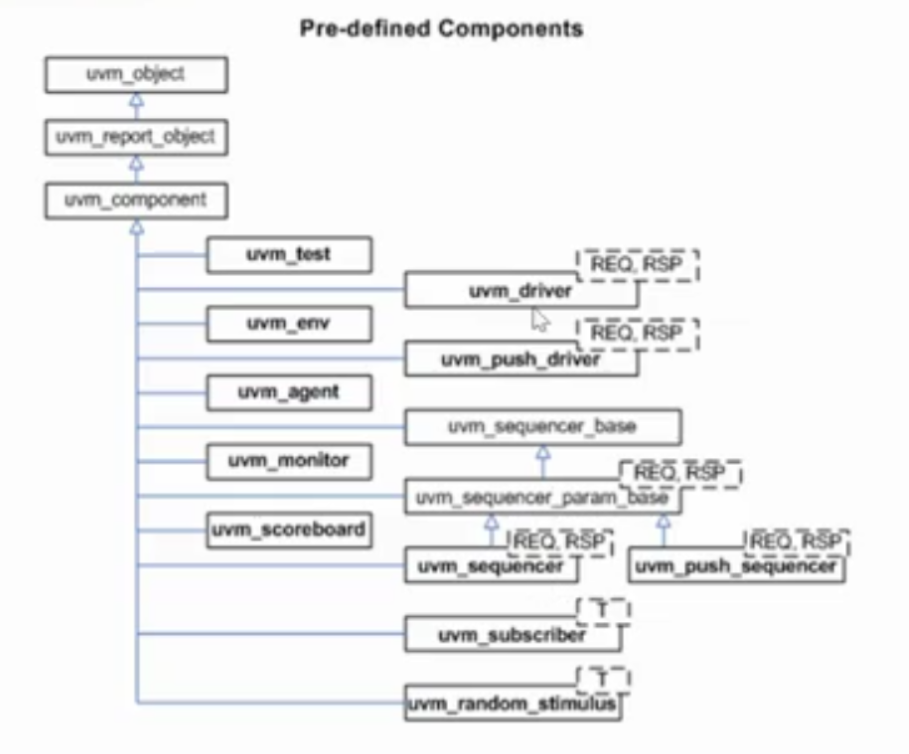

三.UVM验证方法学
CDV-基于覆盖率驱动 验证
uvm_component就是基础航线、铁路
uvm_sequence就是飞机、火车

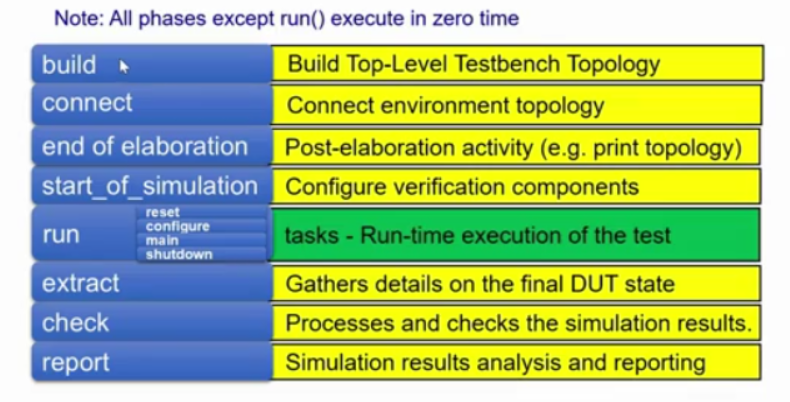

只有run phase是task，其他都是function
四.ASIC验证分解
1.按大类分解
- 数字前端验证：模块验证、子系统验证、系统验证
- 数字后端验证：后端验证（post）
- FPGA验证：软硬件协同[定位问题比较困难]
- 加速器验证：验证、软件[三家EDA厂商]
- Validation[芯片回来之后的测试，比如老化、插拔次数]
- 为什么要这么划分？[放到系统级验证，太耗时]
2.模块验证
- 模块验证侧重点在模块本身功能的验证
- 以模块的spec和协议为基础提取验证feature
- 验证计划的重点是feature和验证架构，然后列出testcase
- 验证计划根据验证的开展进行增补
- 模块能够覆盖的绝对不到下一级去覆盖
- Function coverage 100%
- Code coverage 95%+（各公司有标准）
- Check list[看以前在哪里吃过亏]
- 对于IIP，检查参数设置
- 寄存器访问、复位值
- 寄存器field功能
- 协议检查，时序要求
- 中断产生、查询、清楚
- 所有输入输出信号
- 工作模式覆盖
- 状态机跳转
- FIFO的读写操作，空满状态
- 计数器的边界load
- Ram的读写功能，边界点
3.子系统验证
- 子系统验证侧重点在系统的互联性
- 关注系统的工作模式
- 关注系统的复杂场景应用
- 完成度：芯片bug趋于收敛
- Review toggle coverage，exclude之后100%
- Check list检查
3.子系统验证内容
- 中断的产生和连接
- DMA功能，所有通道的req，传输、中断
- IP的模块功能，特别是与其他模块相关的，与接口相关的
- IOMAX
- 睡眠唤醒
- Memory读写
- GPIO功能
- Clk/Reset
4.系统验证
- c代码软硬件协同仿真
- 中断处理
- 关键系统路径覆盖
- 芯片工作模块和测试模块
- 数据通路和性能
- LowPower功能实现
4.系统验证内容
- 基本IP功能
- 中断处理
- 多IP同时工作
- 程序启动
- 工作模式，如安全工作
- jtag功能
- 寄存器测试
- 应用场景
5.后仿验证
- 网表+sdf,带时序的仿真
wc: worst case slow,低电压，高温度，慢工艺->一般情况下 delay最大， setup差
wcl: worst case low-temperature,低电压，低温度，慢工艺->温度反转效应时 delay最大， setup差
lt:即low- temperature,也叫bc( best case fast),高电压，低温度，快工艺->一般情况下 delay最小，hold差
ml:max- leakage,高电压，高温度，快工艺->温度反转效应下 delay最小，hold差
tc: typical,普通电压，普通温度，标准工艺->各种 typical - 从系统case中选取case,专注异步处理和PAD接口相关
- 仿真速度较慢，case需要优化
[后仿时间很长，做优化]
五.验证策略和任务的分解
- 验证平台
子系统验证平台 系统验证平台 后仿验证平台 - 处理脚本
makefile regression coverage - 子系统验证
内容作为作业，学员补充 - 系统验证
内容作为作业，学员补充 - Netlist:验证和后仿验证
第三讲 子系统关注点的验证

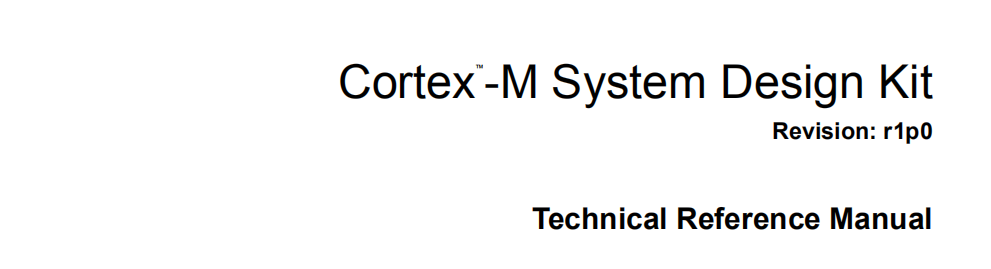

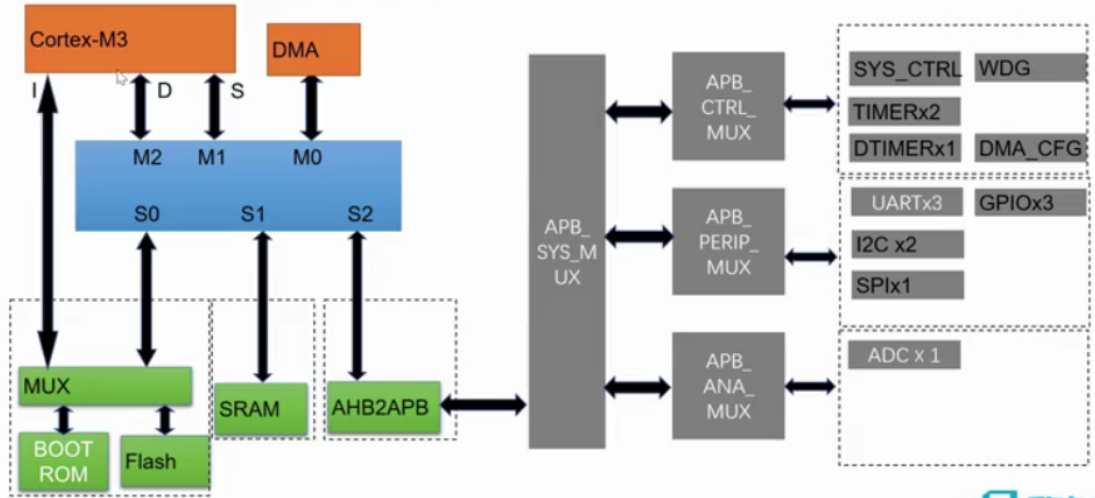

采用的spec就是下面这个！

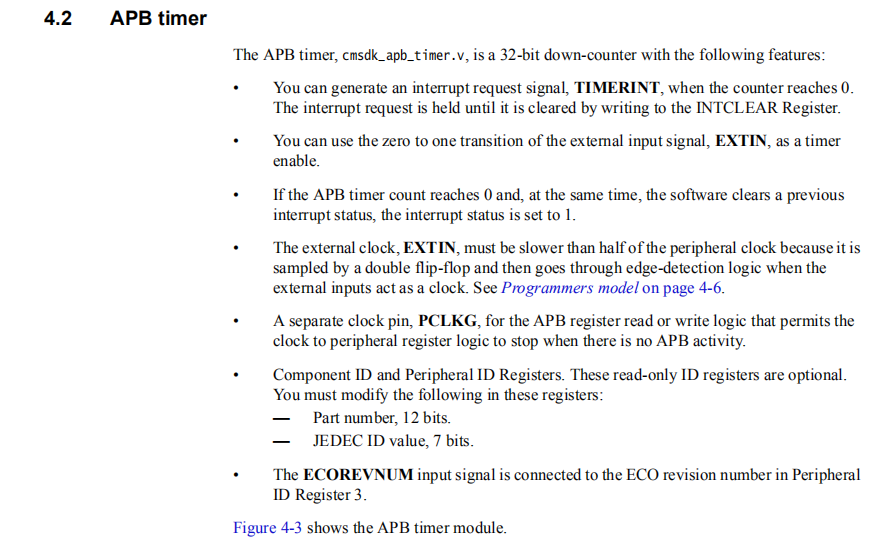

一 、APB timer验证讲解

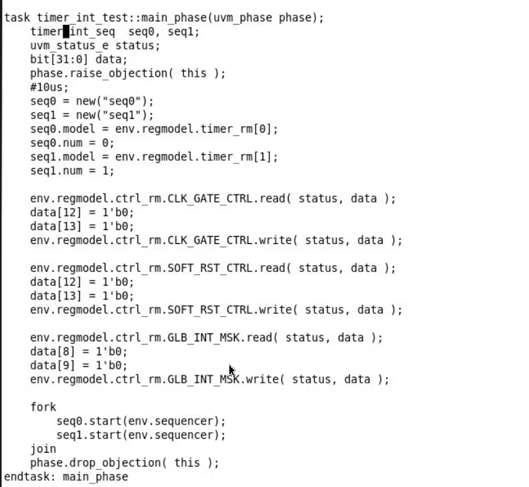

写seq和对应的test
mcu_ctrl_register也有spec

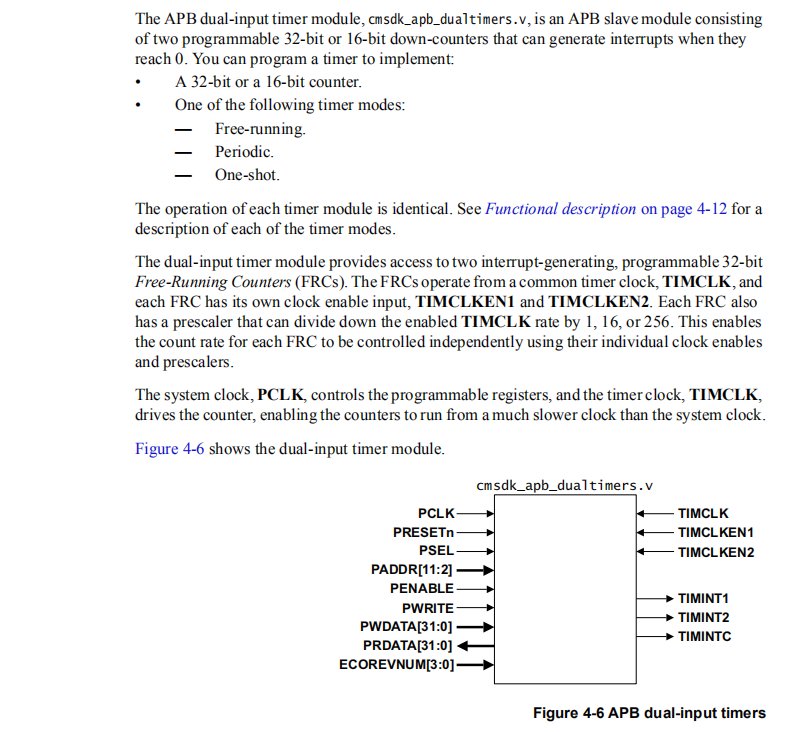

二 、APB dtimer验证

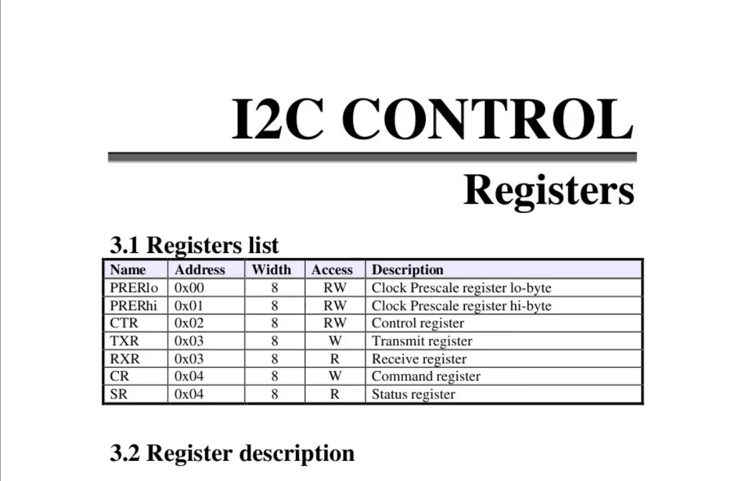

三、I2C验证

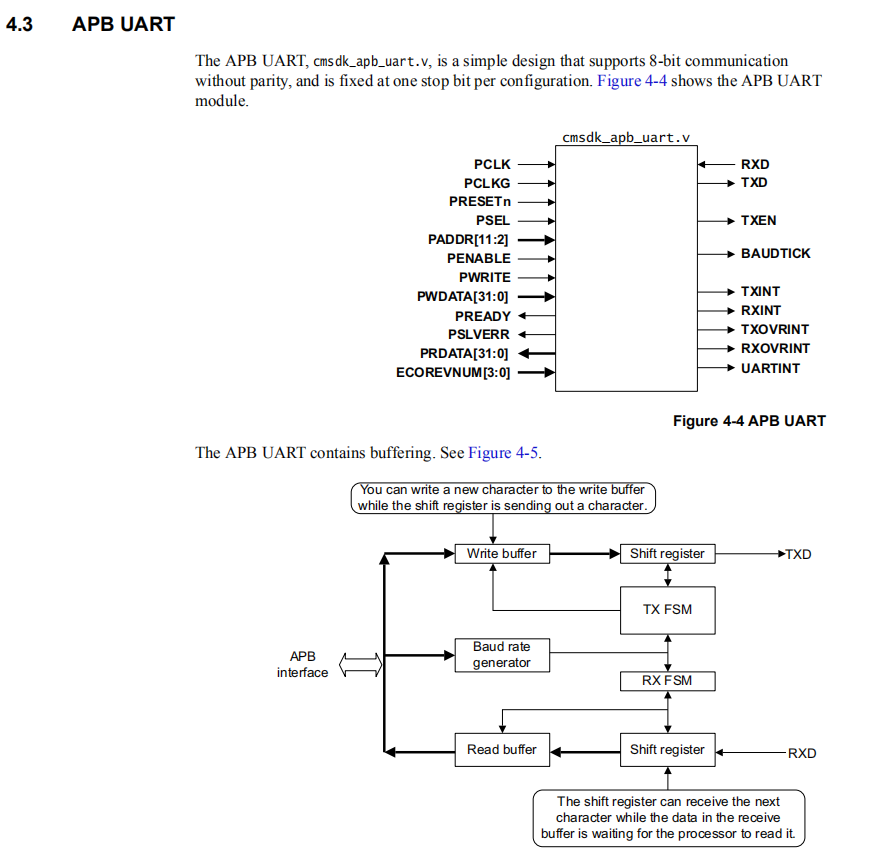

四、uart验证

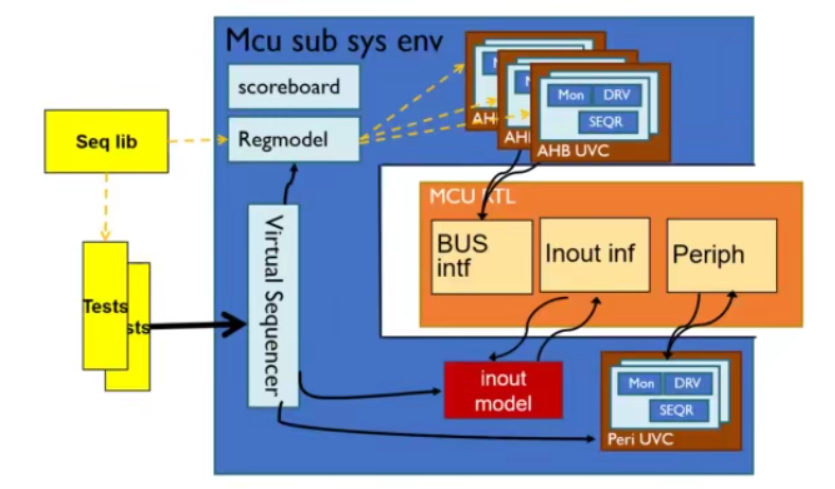

第四讲 子系统验证环境
- AHB VIP介绍
- Regmodelf的生成
- Adapter介绍
- Virtual sequencer
- Environment
- Tb top
- Base test

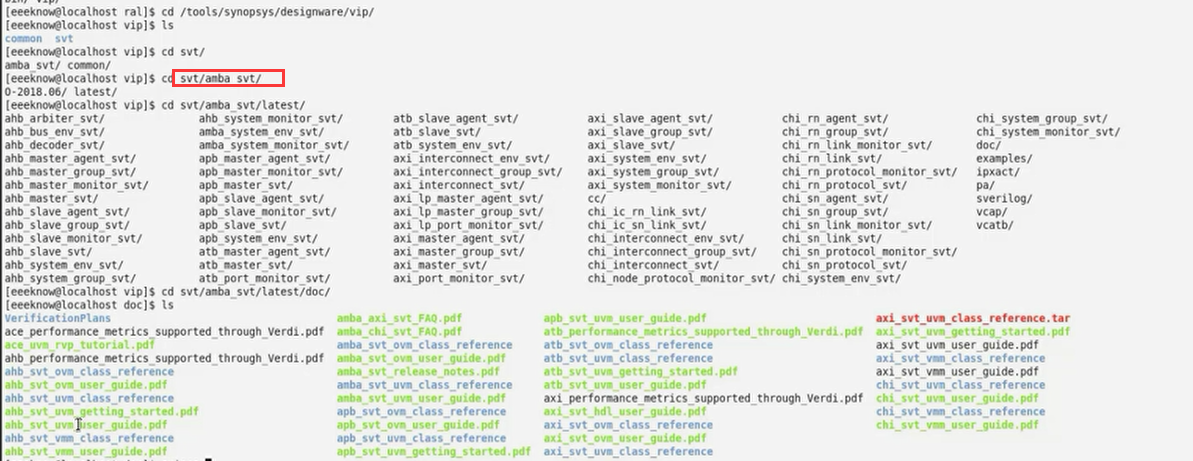

一. AHB VIP介绍
- 1.为什么使用VIP
- 2.AHB VIP使用：三大公司的免费

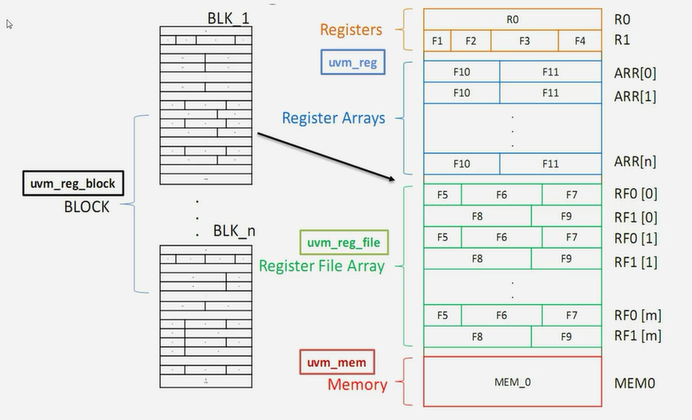

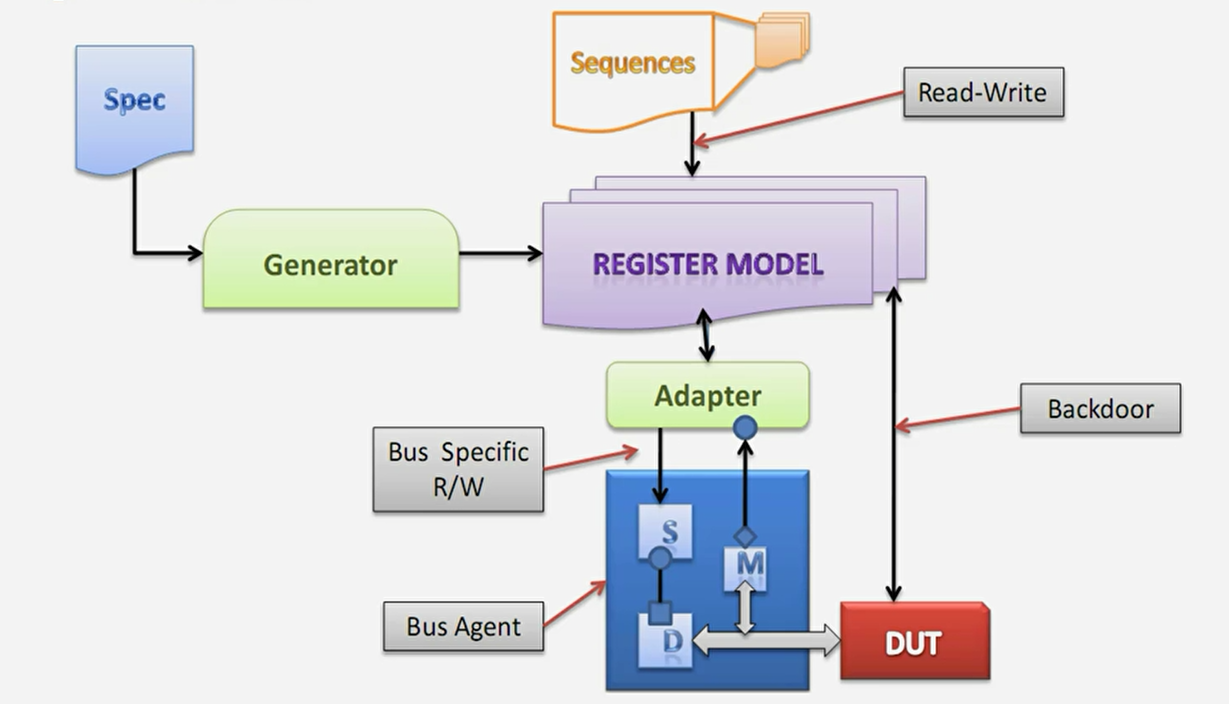

二. Regmodelf的生成
dut的抽象模型
ralgen可以生成寄存器

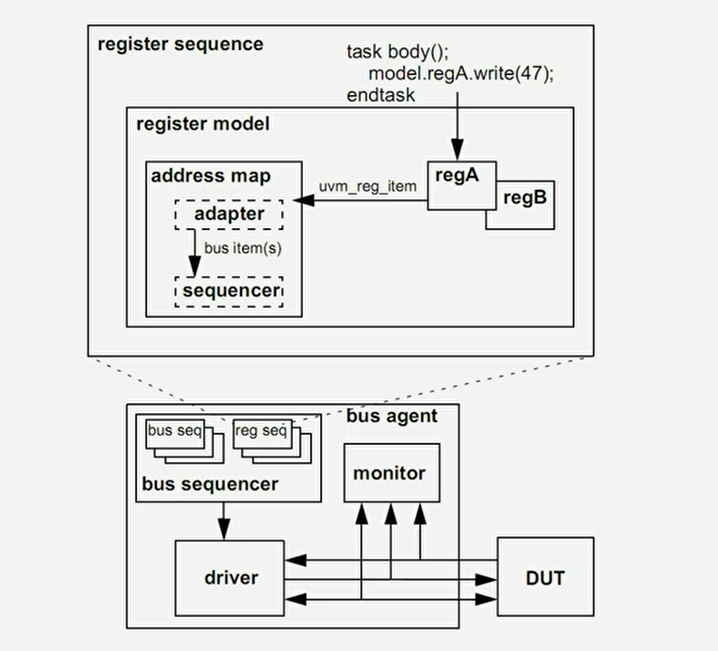

三. Adapter介绍
生成regmodel，就要和dut连接起来
镜像值、期望值

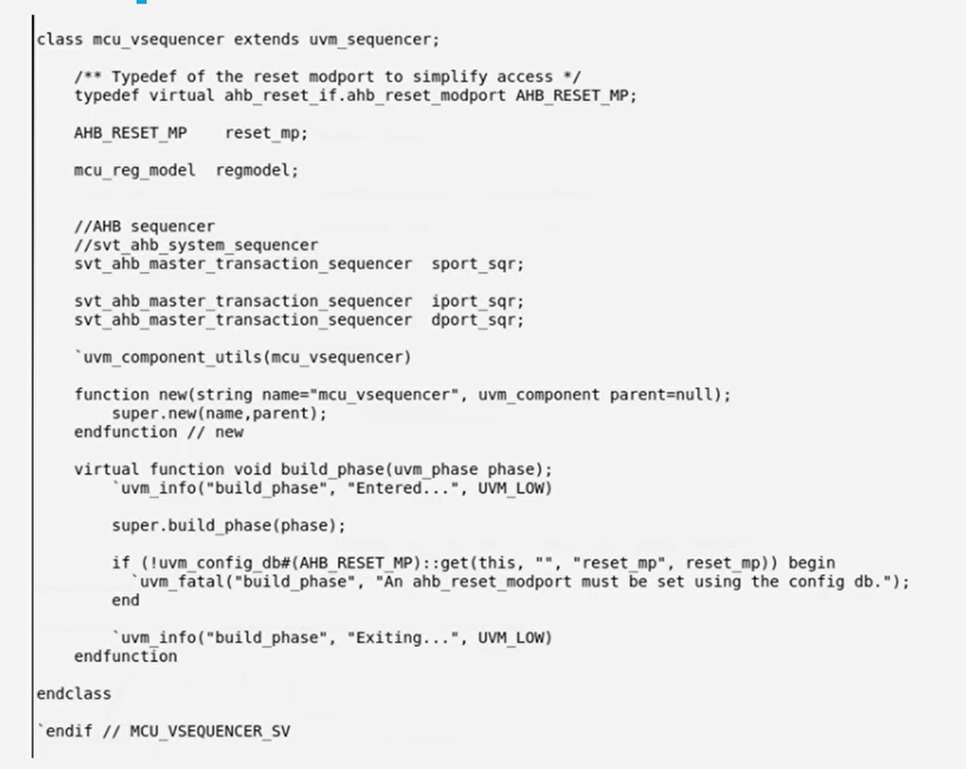

四. Virtual sequencer
sequence都运行在sequencer上
五. Environment
- Define component
- Create component
- Component connect
六. Tb top
- Import package
- Interface instantiation
- DUT instantiation
- Config_db
- Clk and reset
- Waveform
七. Base test
- Create environment
- Config environment
- Reset phase
- Main phase
第五讲 子系统验证仿真
Makefile、debug、功能点梳理
第六讲 子系统验证回归
Memory测试
DMA模块、验证
覆盖率统计和分析
第七讲 系统级验证

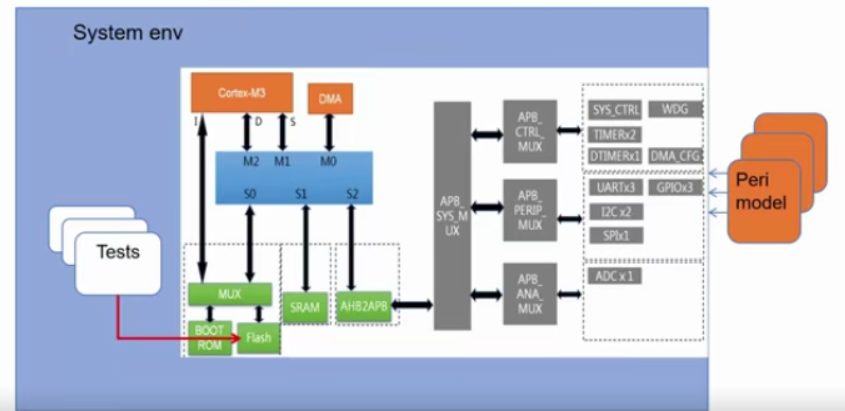

一、系统级验证环境
第八讲 Netlist和post仿真
后记
本文已完结，最近几年应该不会补充了！
