MATLAB图例变成一列变多列的方法

article/2025/8/5 6:36:09

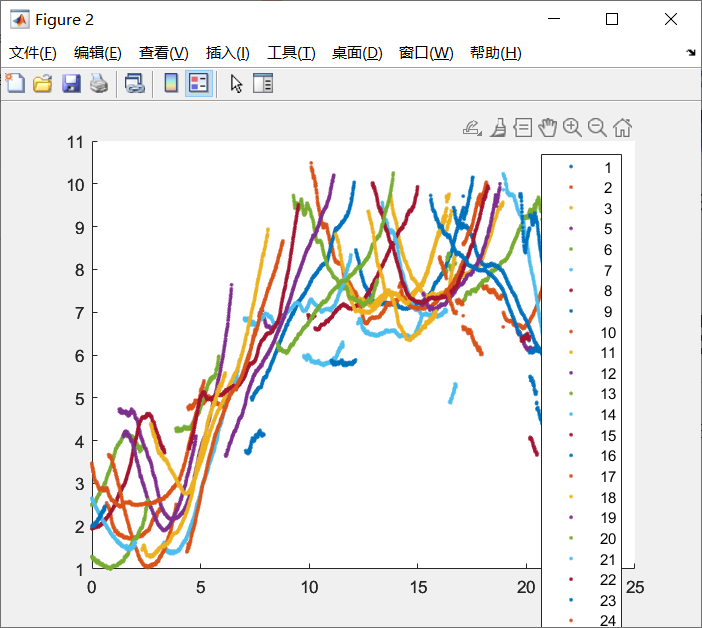

小编在绘制GPS数据图像时，发现图例中元素个数有31个，当采用默认生成图例时，只有一列图例，显示结果如下

图例非常难看，而且占位子，如何让图例从一列变成多列呢？

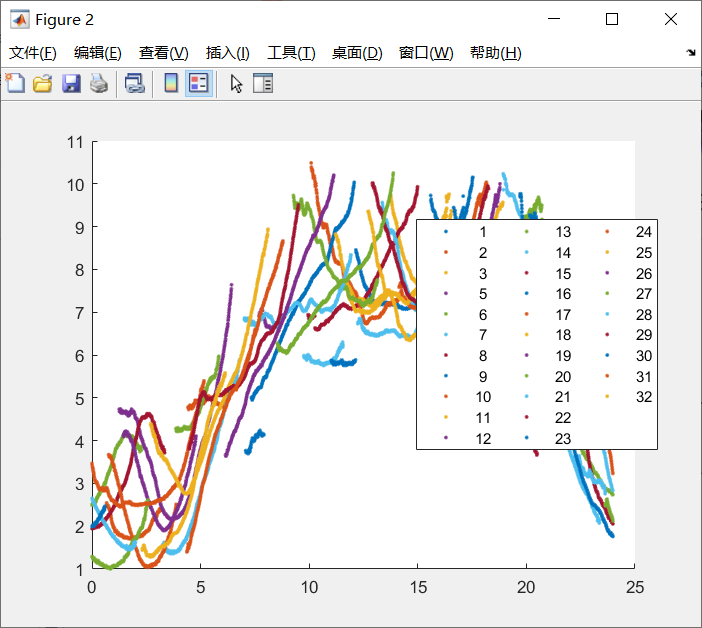

这里小编给大家提供一个思路，大家可以右击图例，弹出属性选择项，直接选择列数为3就行了，显示结果如下

大家要记住，在MATLAB中，用户操作能的东西，一定能用代码来操作。右击图框改变列数，实质上是对legend生成的图例的属性值进行更改，这里我们将生成的图例的值赋值给t，然后再对t操作，相当于就是对属性值操作。

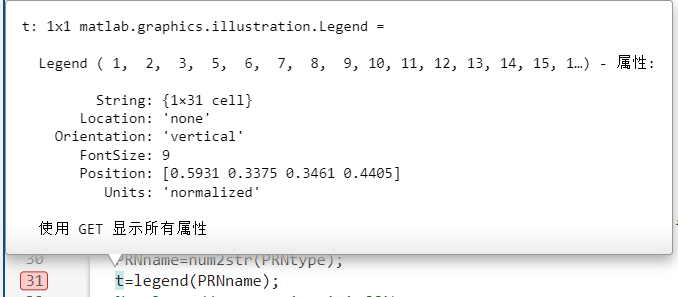

使用get函数查看t的所有值，发现NumColumns是表示列属性的，所以我们更改t.NumColumns的值为4，就能实现图例是4列数据的显示。代码如下

t=legend(PRNname,'Box','off');%将图例的属性赋值给t，同时取消图框
t.NumColumns=4;%设置属性中列个数为4
t.Location='best';%将图例在窗口最佳位置

结果展示
