Matlab图例Legend多行排布、字体格式

article/2025/8/5 6:45:47

适用于图例文字多，简单排布效果差的情形

1. 绘制图形，添加图例

%数据
x=[1 2 3 4]'; y1=[16 2 3 13]'; y2=[5 11 10 8]'; y3=[9 7 6 12]'; y4=[4 14 15 1]';

%画图
plot(x,y1,'r-o'); %红色，实线，圆圈
hold on;
plot(x,y2,'k-d');
hold on;
plot(x,y3,'b-s');
hold on;
plot(x,y4,'m-<');
axis([1 4 0 20]);

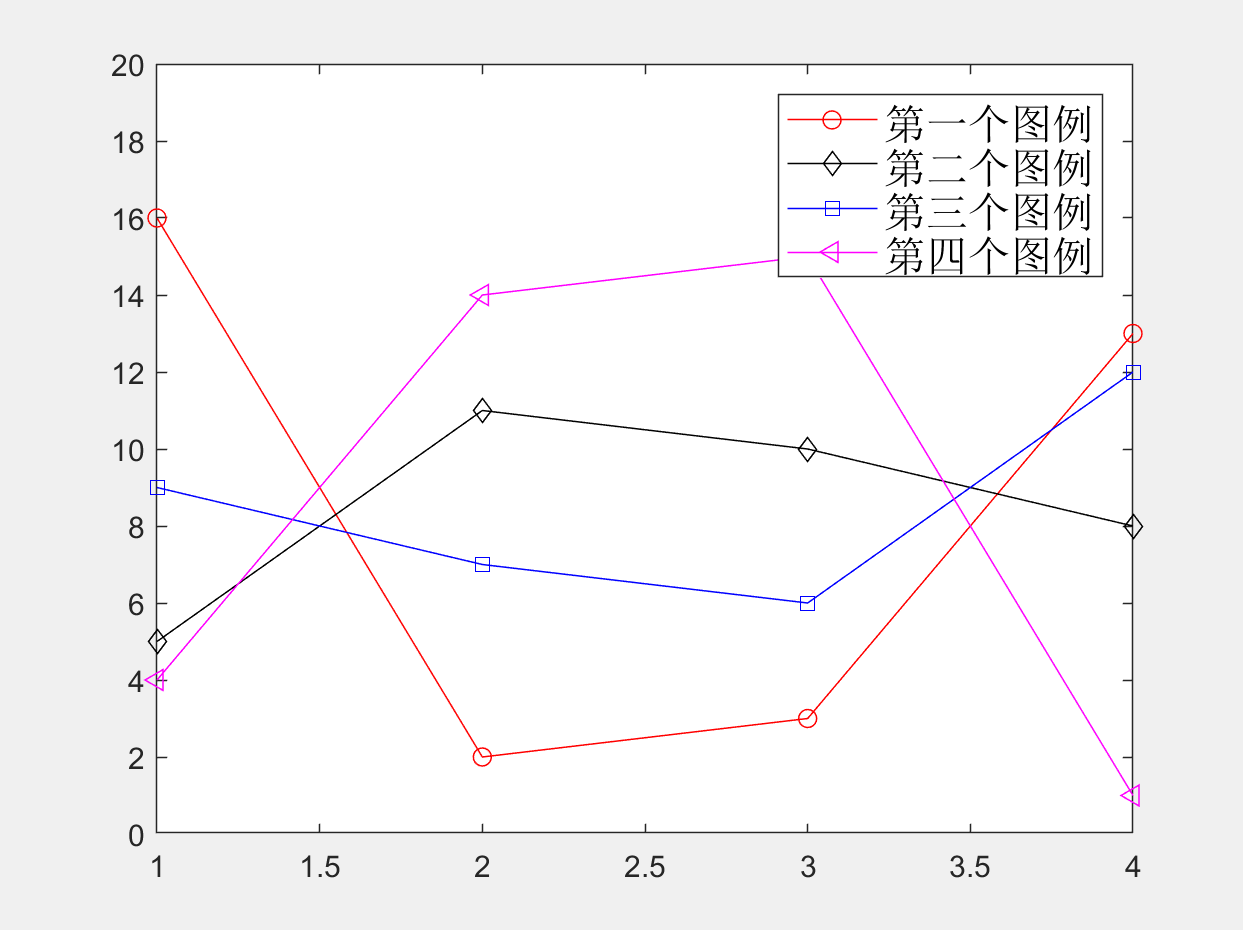

%添加图例，考虑图例文字较长
lgd=legend('第一个图例','第二个图例','第三个图例','第四个图例'); %采用默认设置
set(lgd,'FontName','宋体','FontSize',14); %更改字体和大小

%总共有4个图例，垂直放置占据Y方向太多空间，而且覆盖了数据点，这是不行的

2. 更改图例位置，排布方式

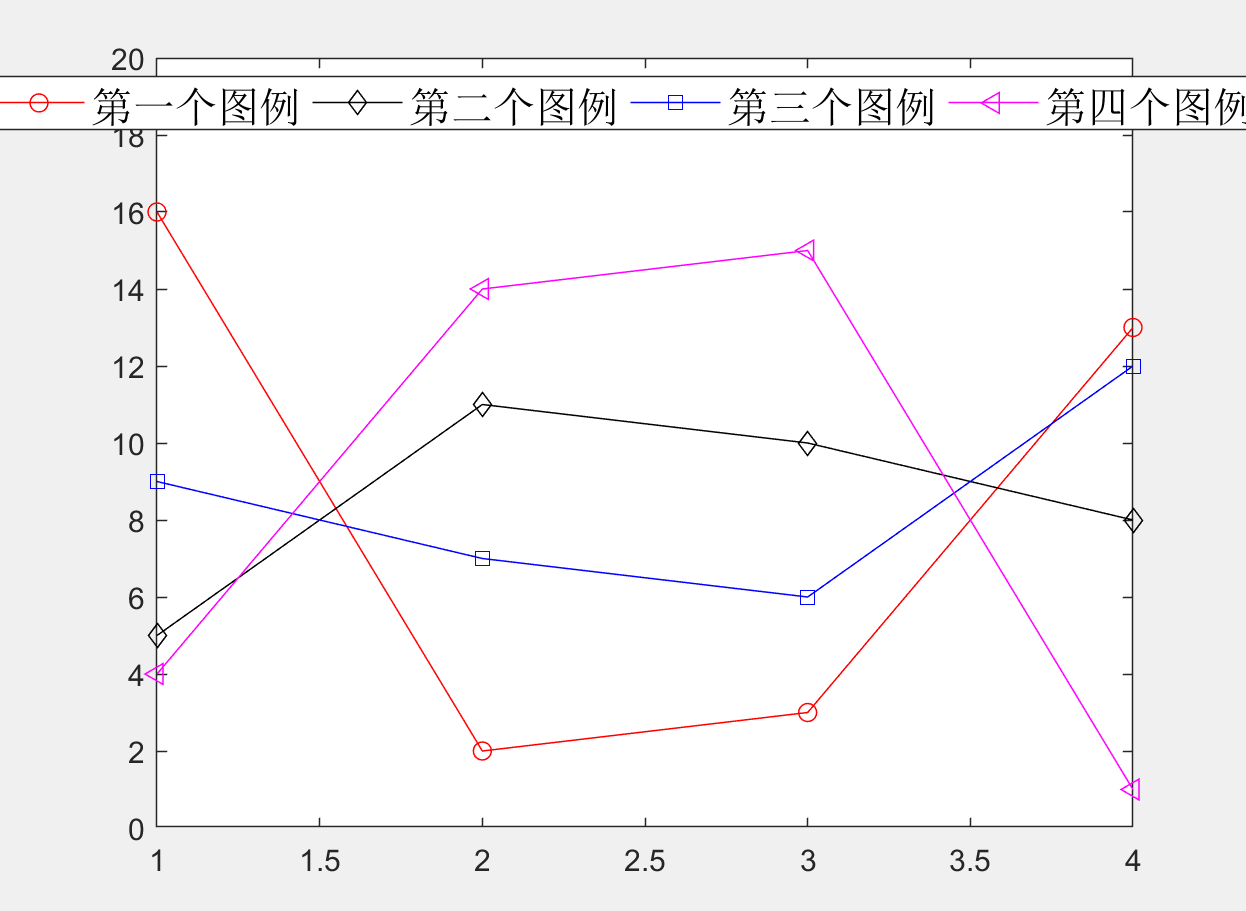

%采用水平排布试试
lgd=legend('第一个图例','第二个图例','第三个图例','第四个图例','orientation','horizontal'); %默认为vertical，改为horizontal

%图例太长，超出X方向范围，若通过减小字体调整，会导致图例太小，不好看

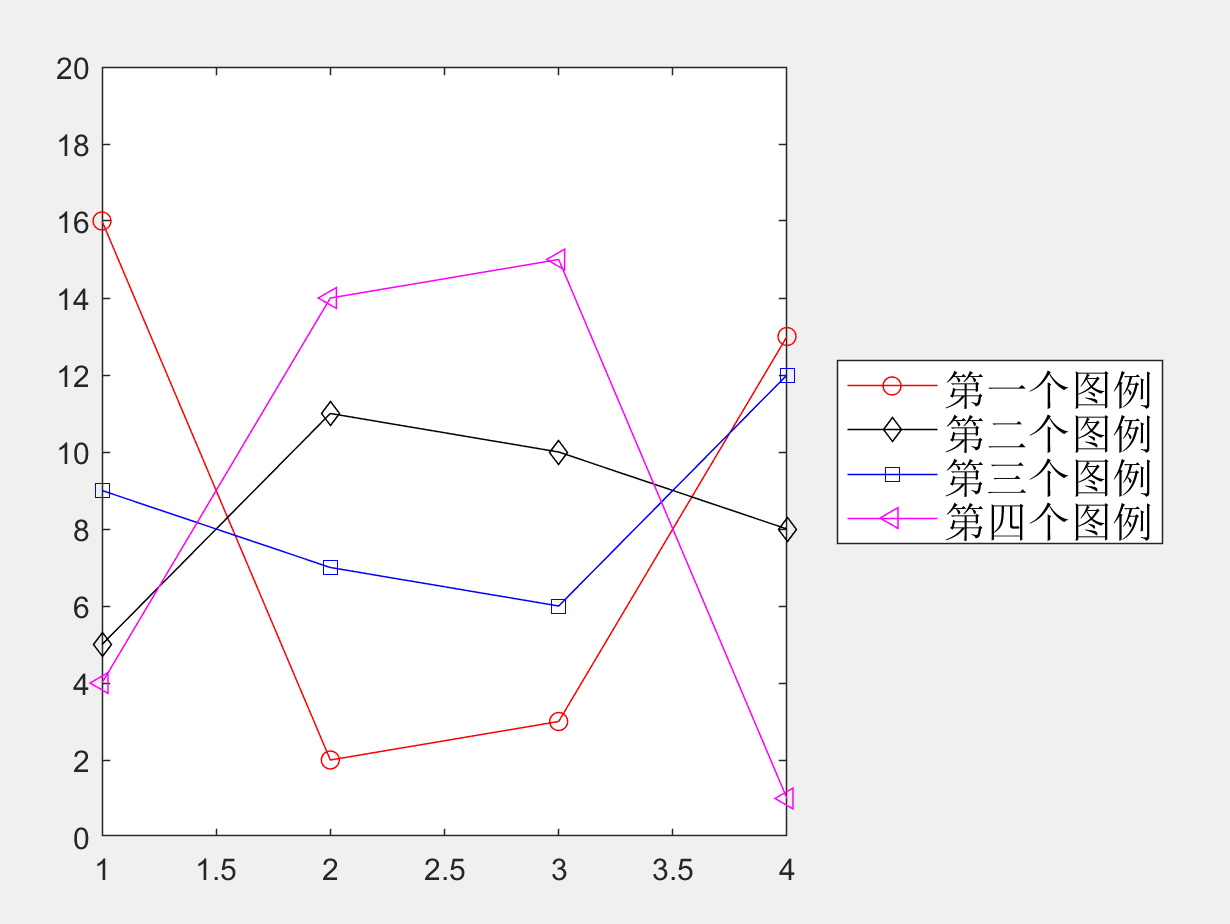

% 尝试将图例放在外面
lgd=legend('第一个图例','第二个图例','第三个图例','第四个图例','orientation','vertical','location','eastoutside');

%除非有8个以上的图例，不然这样显示，太难看

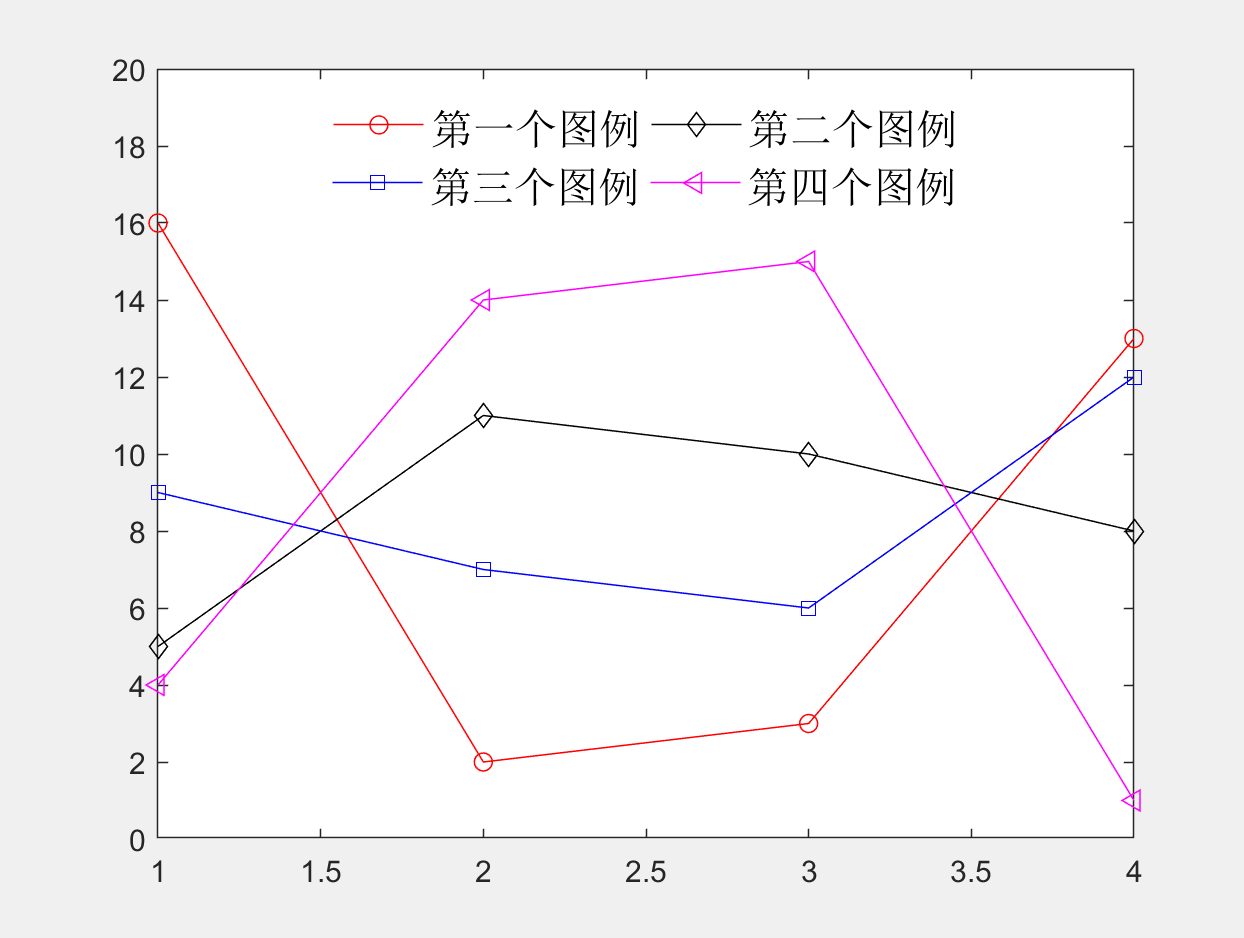

%分两行显示图例，首先需要句柄
h1=plot(x,y1,'r-o');
hold on;
h2=plot(x,y2,'k-d');
hold on;
h3=plot(x,y3,'b-s');
hold on;
h4=plot(x,y4,'m-<');
axis([1 4 0 20]);

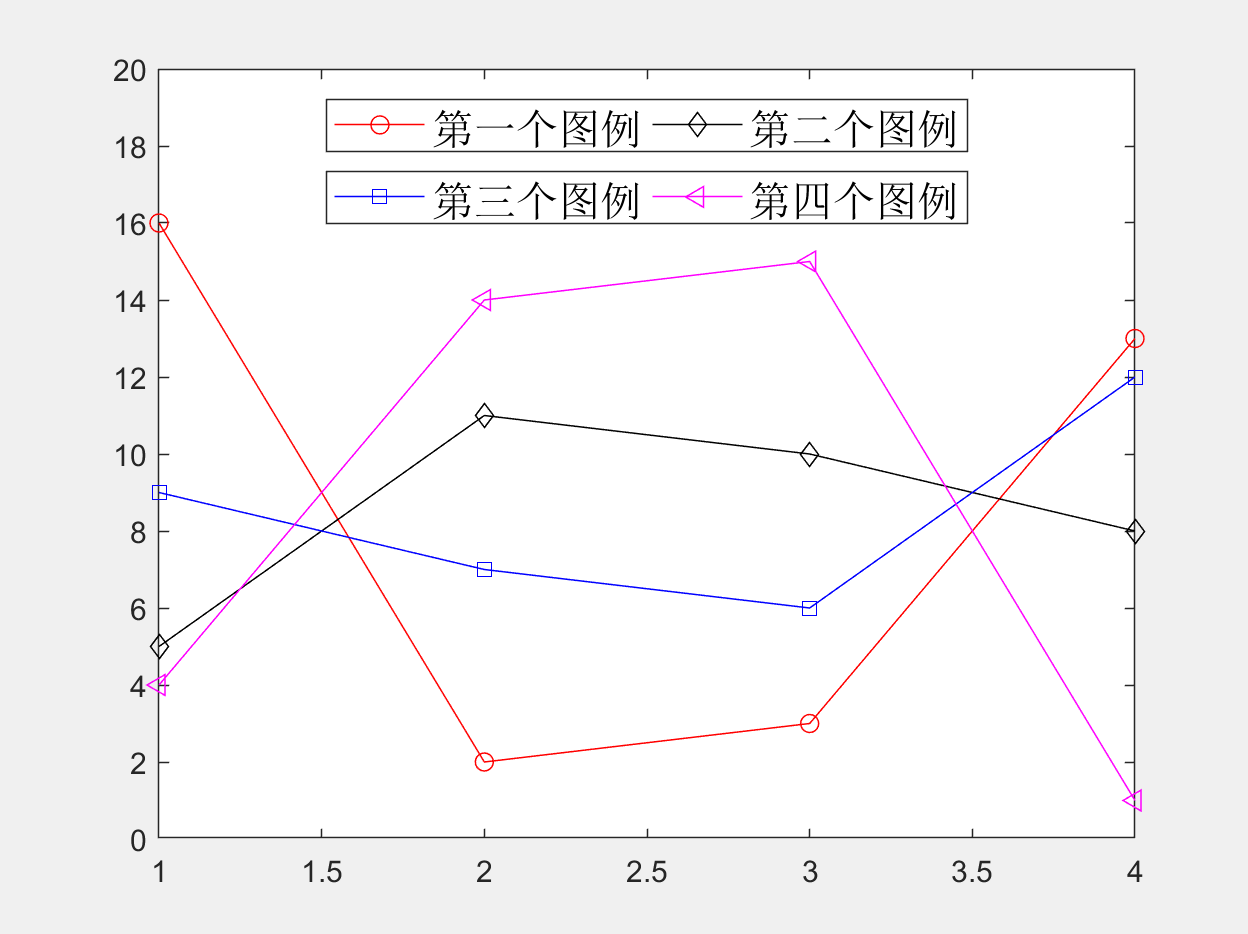

lgd1=legend([h1,h2],'第一个图例','第二个图例','orientation','horizontal','location','north');
set(lgd1,'FontName','宋体','FontSize',14);
ah=axes('position',get(gca,'position'),'visible','off');
lgd2=legend(ah,[h3,h4],'第三个图例','第四个图例','orientation','horizontal','location','north');
set(lgd2,'FontName','宋体','FontSize',14);
