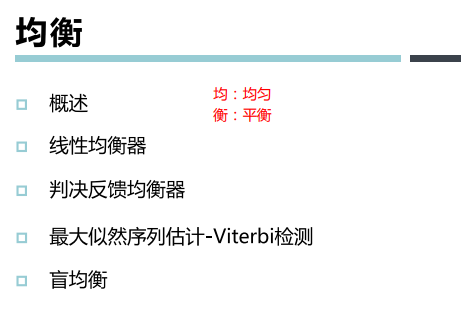

目录

引言：

第1章 均衡器概述

1.1 什么是均衡器

 1.2 如何进行信道估计

第2章 线性均衡器

第3章 判决反馈均衡器

第4章最大似然虚拟估计

第5章 盲均衡

---

引言：



第1章 均衡器概述

1.1 什么是均衡器

各种传输信道所传输的信号，一般由一些不同频率的分量组成.

均衡器（Equalizer），是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用，一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节。

在通信系统中，在基带系统中插入均衡器能够减小码间干扰的影响。

均衡器（equalizer） 通信系统中，校正传输信道幅度频率特性和相位频率特性的部件。

将频率为f的正弦波送入传输信道，输出电压与输入电压的幅度比随f变化的特性称为幅度频率特性，简称幅频特性；

输出电压与输入电压间的相位差随f变化的特性称为相位频率特性，简称相频特性。

备注：

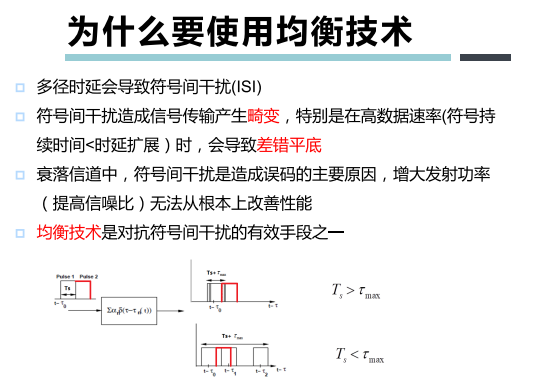

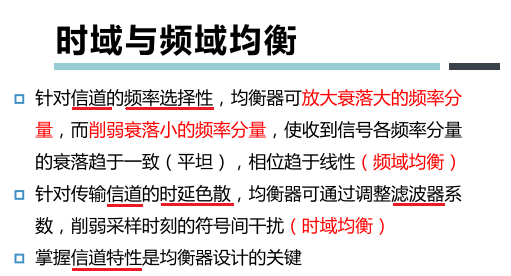

• 由于相邻符号间干扰造成的衰落，通过增加信号的发送功率是无法使信号的性能得到改善。而均衡技术是对抗符号间干扰的有效手段之一。特别针对频率选择性信道。



 备注：

只有先掌握了信道的特性（信道估计），才能有针对的设计均衡器。

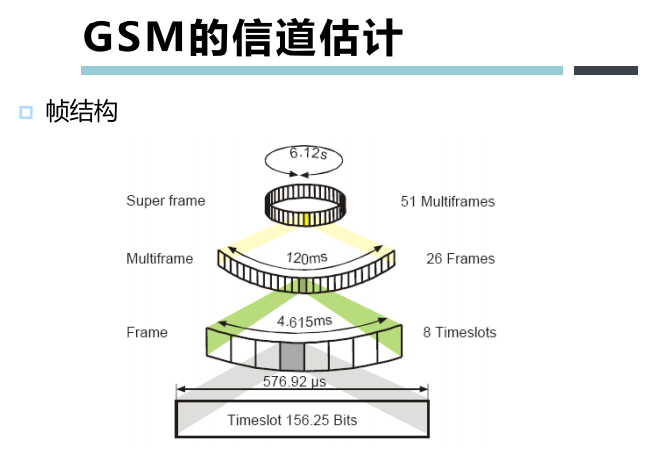

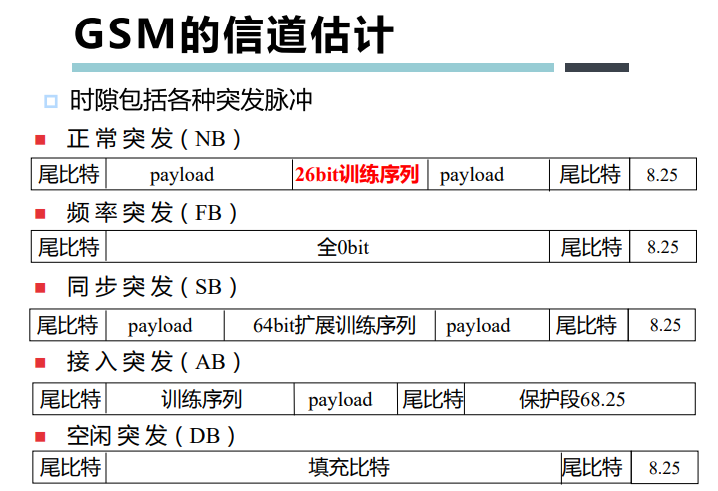

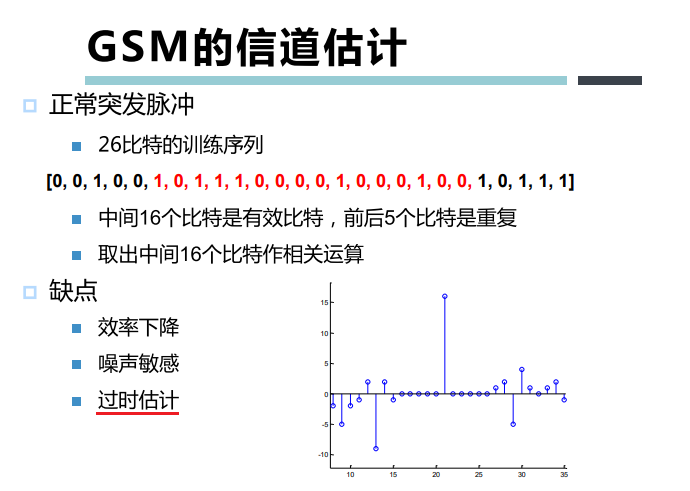

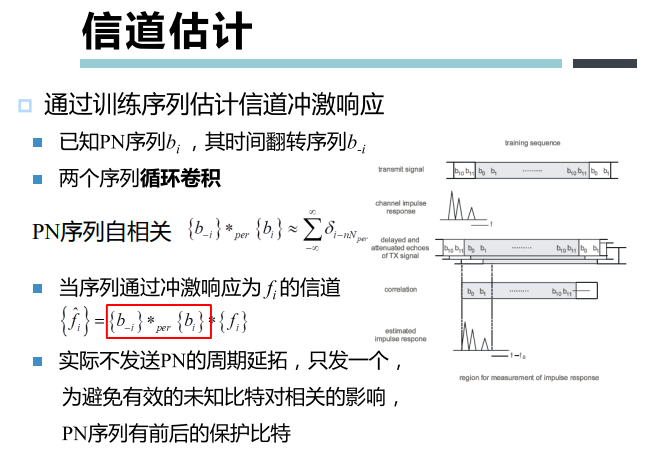

 1.2 如何进行信道估计

所谓信道估计，发送端发送已知的、预定义的序列（输入），然后接收端从接收序列拟数据中（输出），将假定的某个信道模型的模型参数（信道衰变模型），估计出来的过程。

如果信道是线性的话，那么信道估计就是对系统冲激响应进行估计。

需强调的是信道估计是信道对输入信号影响的一种数学表示，而“好”的信道估计则是使得某种估计误差最小化的估计算法。

PN码（Pseudo-Noise Code），是一具有与白噪声类似的自相关性质的0和1所构成的编码序列，最广为人知的二位元P-N Code是最大长度位移暂存器序列，简称m-序列， 他具有长 2的N次方 - 1个位元。

• PN序列是二进制伪随机序列
• PN序列Bi与其时间翻转序列B-i的卷积是一个冲击信号，即为间隔无限短的脉冲，是全频谱信号。

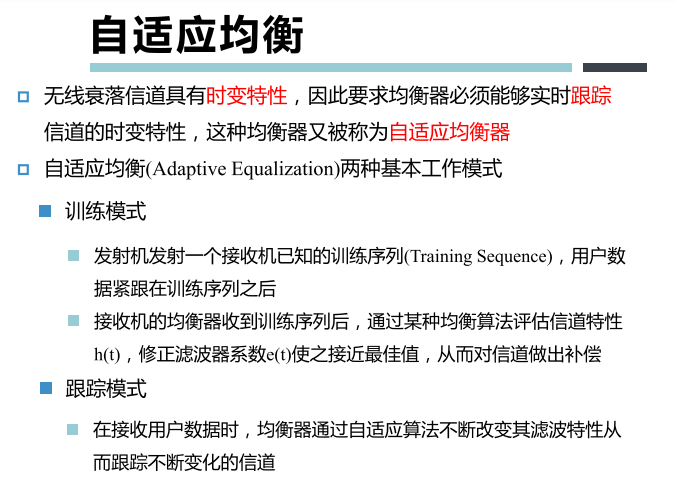

备注： 通过训练序列估计信道的方法实际上有一种缺陷，即虚拟序列只能代表部分时刻，无法代表全时间，因此，对于时变的物理信道，需要通过更长时间的估计结果来预估信道的时变特性，具有一定的延时。

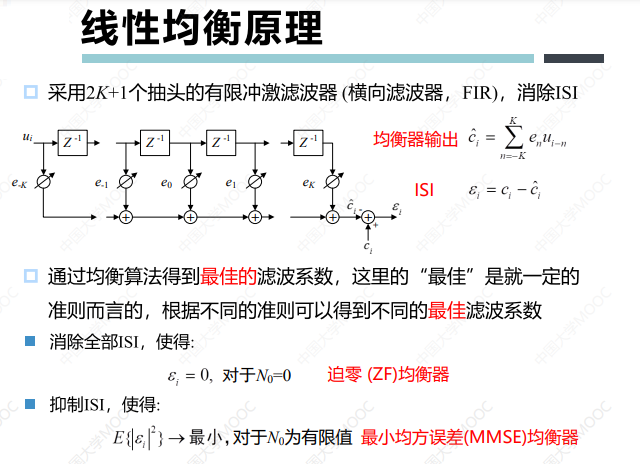

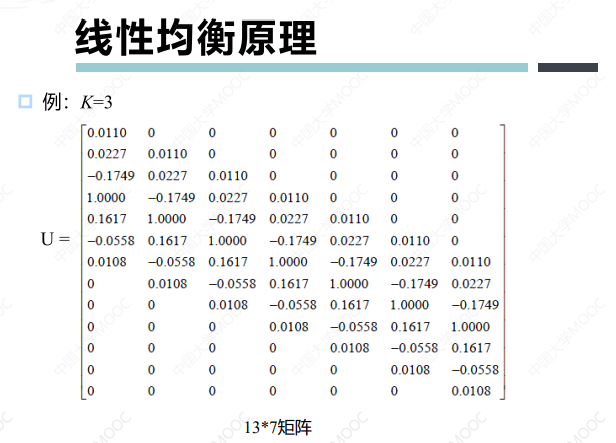

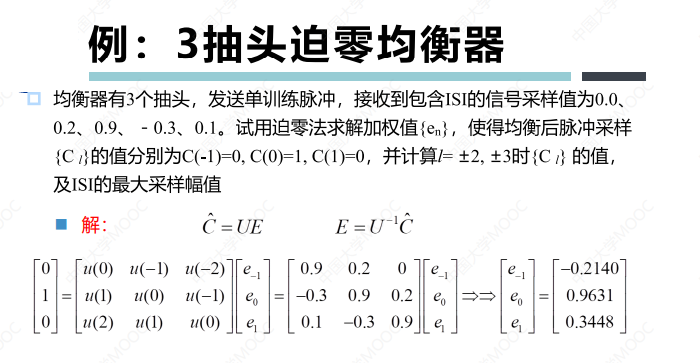

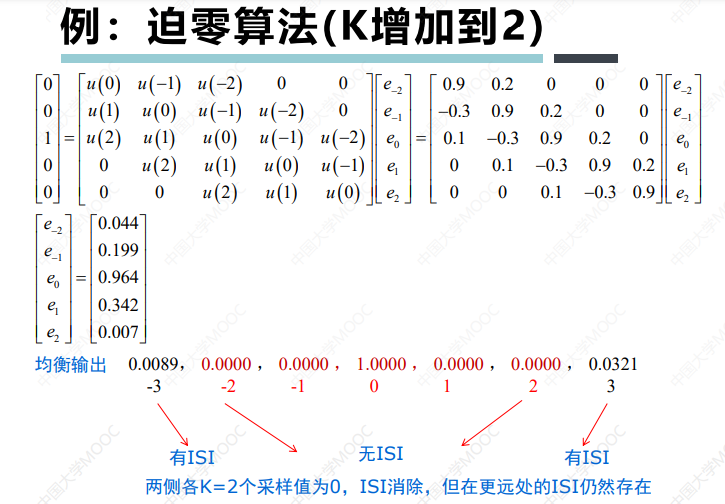

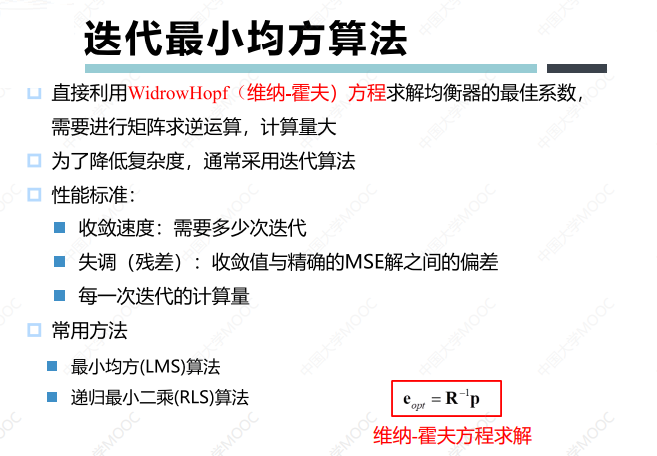

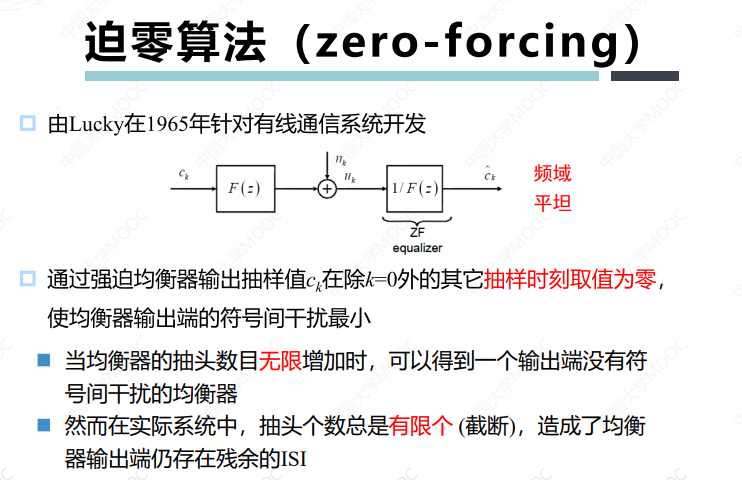

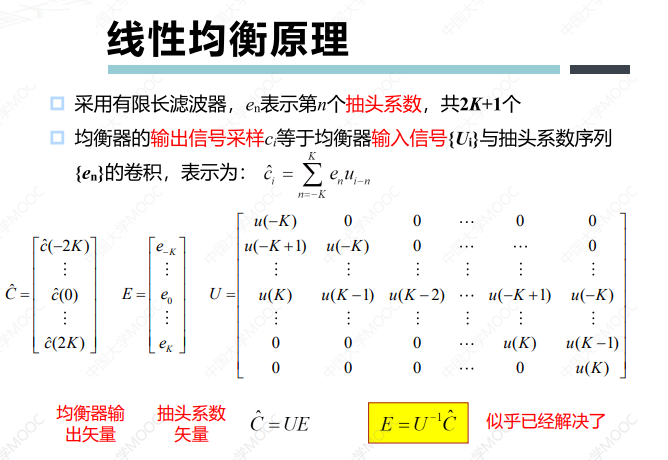

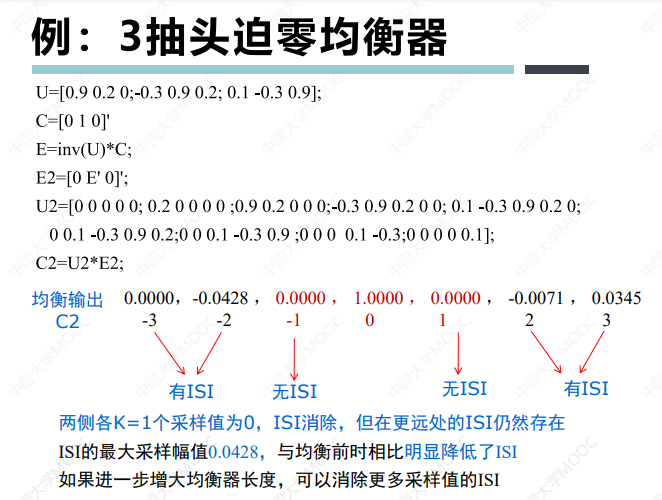

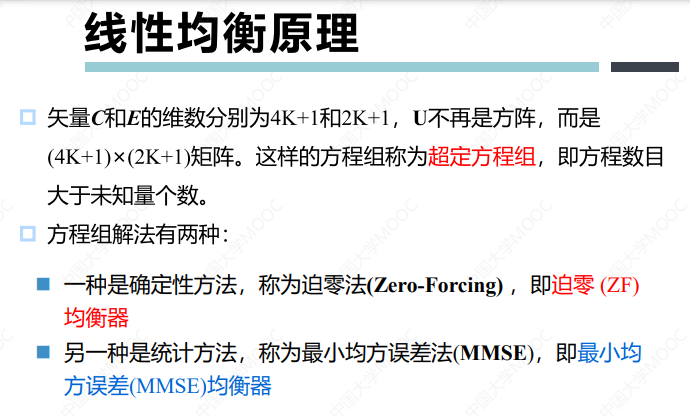

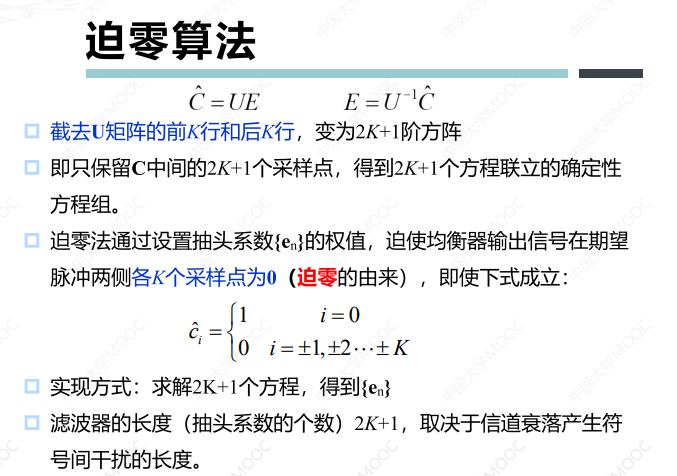

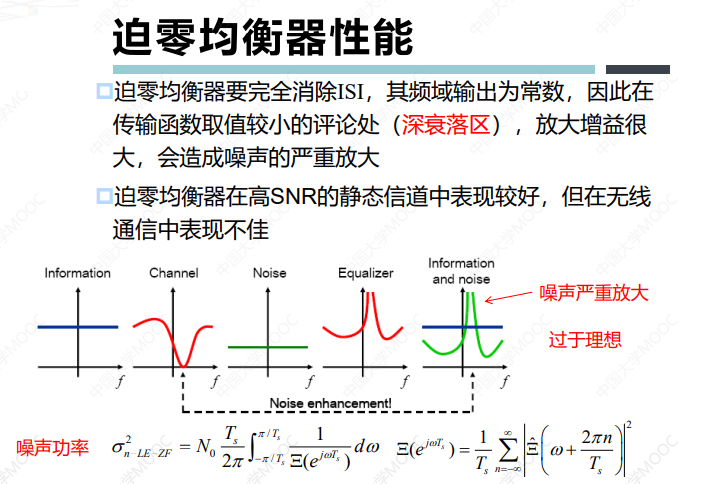

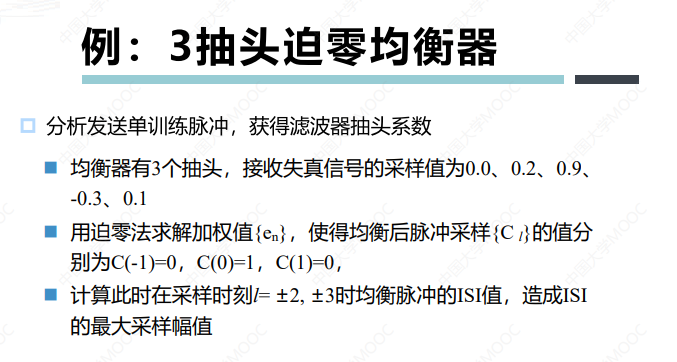

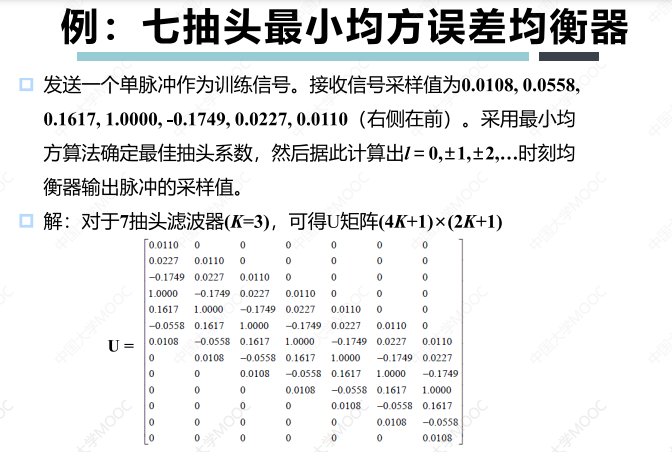

第2章 线性均衡器

均衡的本质是：在发送端根据信道特性对不同频率分量或时序特性进行补偿。







































第3章 判决反馈均衡器

第4章最大似然虚拟估计

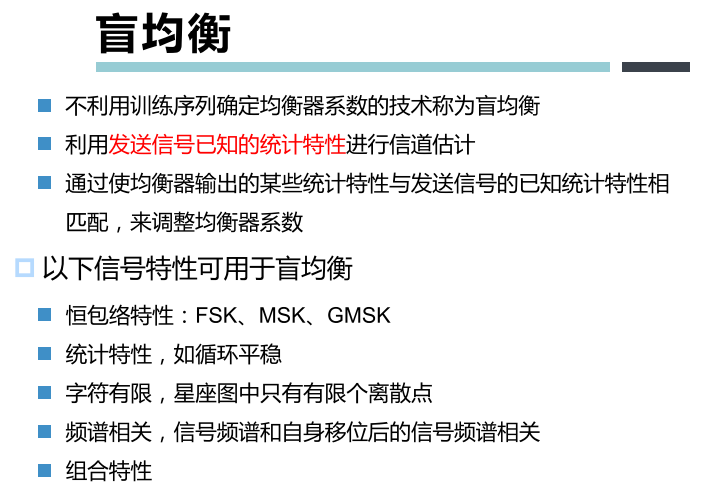

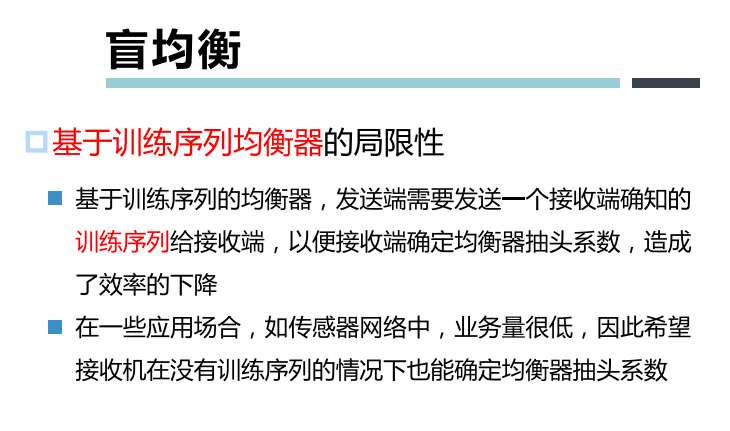

第5章 盲均衡

---



---
