一、绘制 GL_TRIANGLE_FAN 三角形

---

GL_TRIANGLE_FAN 的绘制规则是 , 以第 $1$ 个点作为顶点 , 第 $1,2,3$ 个点组成三角形 , 第 $1,3,4$ 个点组成第二个三角形 , 第 $1,4,5$ 个点组成第三个三角形 ;

1、绘制 3 个点的情况

在 glBegin 和 glEnd 之间放置 $3$ 个点 , 则绘制 $1,2,3$ 个点 ;

代码示例 :

	// 只显示正面 , 不显示背面//glEnable(GL_CULL_FACE);// 设置顺时针方向 CW : Clock Wind 顺时针方向// 默认是 GL_CCW : Counter Clock Wind 逆时针方向 //glFrontFace(GL_CW);// 主消息循环:while (GetMessage(&msg, nullptr, 0, 0)){if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg)){TranslateMessage(&msg);DispatchMessage(&msg);}// 渲染场景// 清除缓冲区 , // 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区// 红色背景glClear(GL_COLOR_BUFFER_BIT);// 设置当前的绘制颜色 , 4 个 unsigned byte // 每个颜色的分量占一个字节// 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度// 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制glColor4ub(255, 255, 255, 255);// 设置线的宽度 glLineWidth(2.0f);//glBegin(GL_POINTS);	// 绘制点//glBegin(GL_LINES);	// 绘制线//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线//glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连//glBegin(GL_TRIANGLES); // 绘制多个三角形//glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形// 绘制三角形面glBegin(GL_TRIANGLE_FAN);// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)glColor4ub(255, 255, 255, 255);glVertex3f(0.0f, 0.0f, -10.0f);// 2. 设置绿色 glColor4ub(0, 255, 0, 255);glVertex3f(-5.0f, -2.0f, -10.0f);// 3. 设置蓝色glColor4ub(0, 0, 255, 255);glVertex3f(-3.0f, -2.0f, -10.0f);// 1. 2. 3. 这三个点会绘制一个三角形 // 绘制三角形结束glEnd();// 将后缓冲区绘制到前台SwapBuffers(dc);}

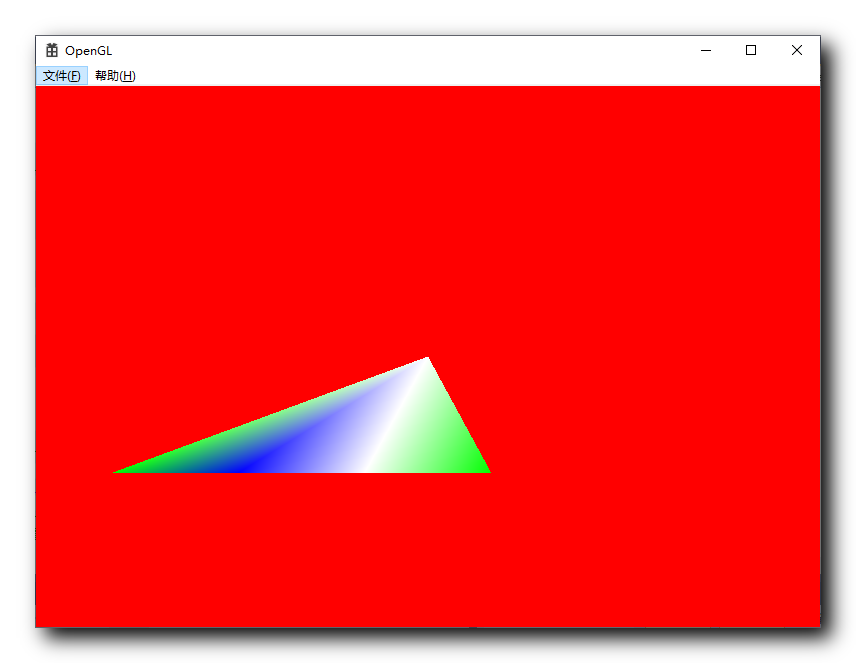

绘制效果 :

2、绘制 4 个点的情况

在 glBegin 和 glEnd 之间放置 $4$ 个点 , 则 $1,2,3$ 绘制一个三角形 , $1,3,4$ 绘制一个三角形 ;

代码示例 :

	// 只显示正面 , 不显示背面//glEnable(GL_CULL_FACE);// 设置顺时针方向 CW : Clock Wind 顺时针方向// 默认是 GL_CCW : Counter Clock Wind 逆时针方向 //glFrontFace(GL_CW);// 主消息循环:while (GetMessage(&msg, nullptr, 0, 0)){if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg)){TranslateMessage(&msg);DispatchMessage(&msg);}// 渲染场景// 清除缓冲区 , // 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区// 红色背景glClear(GL_COLOR_BUFFER_BIT);// 设置当前的绘制颜色 , 4 个 unsigned byte // 每个颜色的分量占一个字节// 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度// 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制glColor4ub(255, 255, 255, 255);// 设置线的宽度 glLineWidth(2.0f);//glBegin(GL_POINTS);	// 绘制点//glBegin(GL_LINES);	// 绘制线//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线//glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连//glBegin(GL_TRIANGLES); // 绘制多个三角形//glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形// 绘制三角形面glBegin(GL_TRIANGLE_FAN);// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)glColor4ub(255, 255, 255, 255);glVertex3f(0.0f, 0.0f, -10.0f);// 2. 设置绿色 glColor4ub(0, 255, 0, 255);glVertex3f(-5.0f, -2.0f, -10.0f);// 3. 设置蓝色glColor4ub(0, 0, 255, 255);glVertex3f(-3.0f, -2.0f, -10.0f);// 1. 2. 3. 这三个点会绘制一个三角形 // 4. 设置白色 glColor4ub(255, 255, 255, 255);glVertex3f(-1.0f, -2.0f, -10.0f);// 1. 3. 4. 这三个点会绘制一个三角形// 绘制三角形结束glEnd();// 将后缓冲区绘制到前台SwapBuffers(dc);}

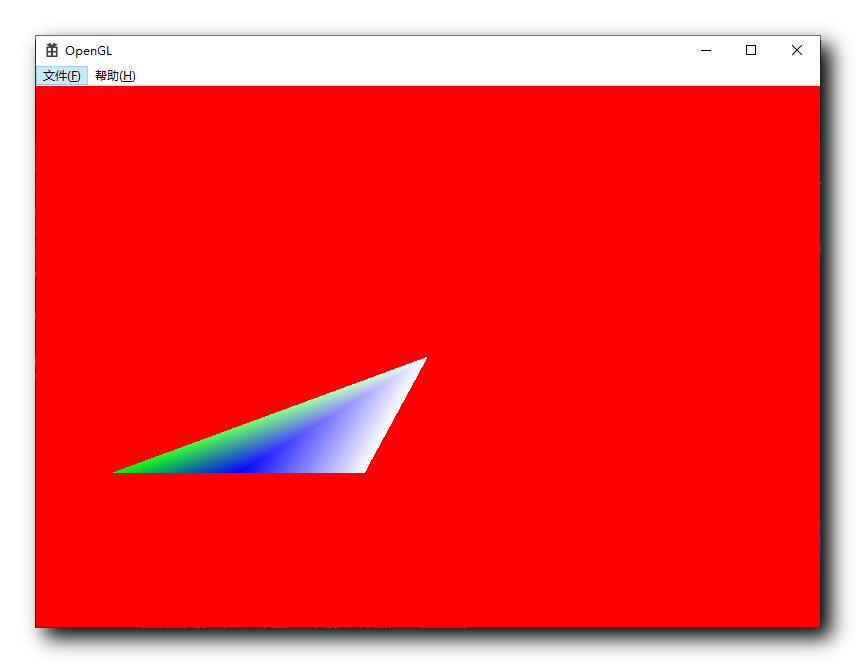

绘制效果 :

3、绘制 5 个点的情况

在 glBegin 和 glEnd 之间放置 $5$ 个点 , 则 $1,2,3$ 绘制一个三角形 , $1,3,4$ 绘制一个三角形 , $1,4,5$ 绘制一个三角形 ;

代码示例 :

	// 只显示正面 , 不显示背面//glEnable(GL_CULL_FACE);// 设置顺时针方向 CW : Clock Wind 顺时针方向// 默认是 GL_CCW : Counter Clock Wind 逆时针方向 //glFrontFace(GL_CW);// 主消息循环:while (GetMessage(&msg, nullptr, 0, 0)){if (!TranslateAccelerator(msg.hwnd, hAccelTable, &msg)){TranslateMessage(&msg);DispatchMessage(&msg);}// 渲染场景// 清除缓冲区 , // 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区// 红色背景glClear(GL_COLOR_BUFFER_BIT);// 设置当前的绘制颜色 , 4 个 unsigned byte // 每个颜色的分量占一个字节// 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度// 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制glColor4ub(255, 255, 255, 255);// 设置线的宽度 glLineWidth(2.0f);//glBegin(GL_POINTS);	// 绘制点//glBegin(GL_LINES);	// 绘制线//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线//glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连//glBegin(GL_TRIANGLES); // 绘制多个三角形//glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形// 绘制三角形面glBegin(GL_TRIANGLE_FAN);// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)glColor4ub(255, 255, 255, 255);glVertex3f(0.0f, 0.0f, -10.0f);// 2. 设置绿色 glColor4ub(0, 255, 0, 255);glVertex3f(-5.0f, -2.0f, -10.0f);// 3. 设置蓝色glColor4ub(0, 0, 255, 255);glVertex3f(-3.0f, -2.0f, -10.0f);// 1. 2. 3. 这三个点会绘制一个三角形 // 4. 设置白色 glColor4ub(255, 255, 255, 255);glVertex3f(-1.0f, -2.0f, -10.0f);// 1. 3. 4. 这三个点会绘制一个三角形// 5. 设置绿色 glColor4ub(0, 255, 0, 255);glVertex3f(1.0f, -2.0f, -10.0f);// 1. 3. 5. 这三个点会绘制一个三角形// 绘制三角形结束glEnd();// 将后缓冲区绘制到前台SwapBuffers(dc);}

运行效果 :

4、绘制 6 个点的情况

在 glBegin 和 glEnd 之间放置 $6$ 个点 , 则 $1,2,3$ 绘制一个三角形 , $1,3,4$ 绘制一个三角形 , $1,4,5$ 绘制一个三角形 , $1,5,6$ 绘制一个三角形 ;

代码示例 :

		// 渲染场景// 清除缓冲区 , // 使用之前设置的 glClearColor(1.0, 0.0, 0.0, 1.0) 擦除颜色缓冲区// 红色背景glClear(GL_COLOR_BUFFER_BIT);// 设置当前的绘制颜色 , 4 个 unsigned byte // 每个颜色的分量占一个字节// 参数数据是 R 红色 G 绿色 B 蓝色 A 透明度// 下面设置的含义是白色, 绘制点的时候, 每次都使用白色绘制glColor4ub(255, 255, 255, 255);// 设置线的宽度 glLineWidth(2.0f);//glBegin(GL_POINTS);	// 绘制点//glBegin(GL_LINES);	// 绘制线//glBegin(GL_LINE_STRIP);// 绘制前后连接的点组成的线//glBegin(GL_LINE_LOOP); // 绘制前后连接的点组成的线 , 并且收尾相连//glBegin(GL_TRIANGLES); // 绘制多个三角形//glBegin(GL_TRIANGLE_STRIP); // 绘制 GL_TRIANGLE_STRIP 三角形// 绘制三角形面glBegin(GL_TRIANGLE_FAN);// 1. 设置白色 , glVertex3f (GLfloat x, GLfloat y, GLfloat z)glColor4ub(255, 255, 255, 255);glVertex3f(0.0f, 0.0f, -10.0f);// 2. 设置绿色 glColor4ub(0, 255, 0, 255);glVertex3f(-5.0f, -2.0f, -10.0f);// 3. 设置蓝色glColor4ub(0, 0, 255, 255);glVertex3f(-3.0f, -2.0f, -10.0f);// 1. 2. 3. 这三个点会绘制一个三角形 // 4. 设置白色 glColor4ub(255, 255, 255, 255);glVertex3f(-1.0f, -2.0f, -10.0f);// 1. 3. 4. 这三个点会绘制一个三角形// 5. 设置绿色 glColor4ub(0, 255, 0, 255);glVertex3f(1.0f, -2.0f, -10.0f);// 1. 4. 5. 这三个点会绘制一个三角形// 6. 设置蓝色glColor4ub(0, 0, 255, 255);glVertex3f(3.0f, -2.0f, -10.0f);// 1. 5. 6. 这三个点会绘制一个三角形// 绘制三角形结束glEnd();// 将后缓冲区绘制到前台SwapBuffers(dc);}

绘制效果 :

二、相关资源

---

GitHub 地址 : https://github.com/han1202012/OpenGL
( GitHub 源码始终都会随着后续博客的进度更新覆盖 , 可能没有本博客的相关源码 , 推荐下载博客源码快照 ) ;

博客源码快照 : https://download.csdn.net/download/han1202012/14777770
