【Halcon】颜色识别提取

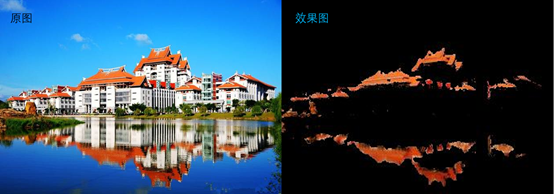

这里以嘉庚建筑风格为例~

---

一、颜色识别原理

载入图像后，将其转换至HSV颜色空间，通过判断每个像素是否在所选取的范围内（根据所需的颜色而定），并将其标识出来即可。

二、颜色识别为什么将其转换至HSV颜色空间

目前在计算机视觉领域存在着较多类型的颜色空间。HSL作为最常见的圆柱坐标所表示的颜色模型，它重新影射了RGB模型，从而能够视觉上比RGB模型更具有视觉直观性。
简单地说HSV可以用更加直观的数据描述我们需要的颜色，H代表色彩，S代表深浅，V代表明暗，通过阈值的划分，颜色即可被区分出来。（H代表的色调基本上可以确定某种颜色，再结合饱和度S和亮度V信息判断大于某一个阈值即可。）

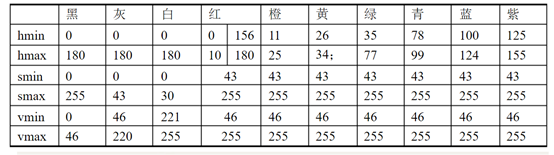

以下给出颜色参考范围：HSV基本颜色分量范围 - 百度文库 (baidu.com)

至于对RGB、HSV等颜色空间的理解，可自行寻找相应博客，这里不做较多的讲解。

三、源代码

这里以嘉庚建筑风格为例 采用Halcon进行颜色识别提取（具体代码如下）

dev_close_window ()
dev_open_window (0, 0, 640, 480, 'black', WindowHandle)
* 读取嘉庚建筑风格的图像
read_image (Image,'D:/USER/Desktop/tkkc.jpg')
* 进行图像R、G、B分量分离
decompose3 (Image, Red, Green, Blue)
* 将R、G、B分量转为H、S、V分量
trans_from_rgb (Red, Green, Blue, Hue, Saturation, Intensity, 'hsv')
* 令S分量图像进行阈值处理
threshold (Saturation, HighSaturation, 100, 255)
* 提取H分量图像
reduce_domain (Hue, HighSaturation, HueHighSaturation)
* 针对提取的H分量进行阈值处理
threshold (HueHighSaturation, Result, 0, 18)
* 再将其从原始图像中提取出来
reduce_domain (Image, Result, ImageReduced)
* 最后显示读取图片
dev_display (ImageReduced)
write_image (ImageReduced, 'jpg', 0, 'D:/USER/Desktop/tkkc_result.jpg')
stop ()

以下是给出各个步骤所得图像帮助理解。

写在最后

由于作者知识和写作能力有限，难免有缺点，欢迎专家和读者批评指正。
