中文摘要

为了提高车辆信息的管理效率，本课题使用C#语言和SQL Server数据库系统开发了一个WinForm类型的车库管理系统对车辆信息进行高效管理，以提升管理质量。本系统包含管理员登录注册、管理员信息修改模块、添加车辆信息模块、删除车辆信息模块、查找车辆信息模块、修改车辆信息、车辆入库出库等模块。设计报告从可行性研究与项目开发计划及系统开发环境；系统需求分析；概要设计（含数据库设计）和详细设计；各功能模块的具体编码实现；系统测试；设计总结六个方面进行了阐述。通过该系统的开发，对软件项目设计与开发工作的完整流程进行了实践。

关键词：车库管理系统，C#，SQL Server，三层架构

1软件可行性研究与项目开发计划

1.1问题定义

1.2可行性分析

1.3进度计划

2.需求分析

2.1引言

2.2功能说明

2.3其他要求

操作系统：Windows10

运行环境：VisualStudio

数据库环境：SQL Server

3.概要设计

3.1功能模块设计

本车库管理系统主要为登录注册、添加车辆信息、删除车辆信息、查找车辆信息、修改车辆信息、汽车出入库等。

系统功能模块图如图3-1所示。

在这里插入图片描述

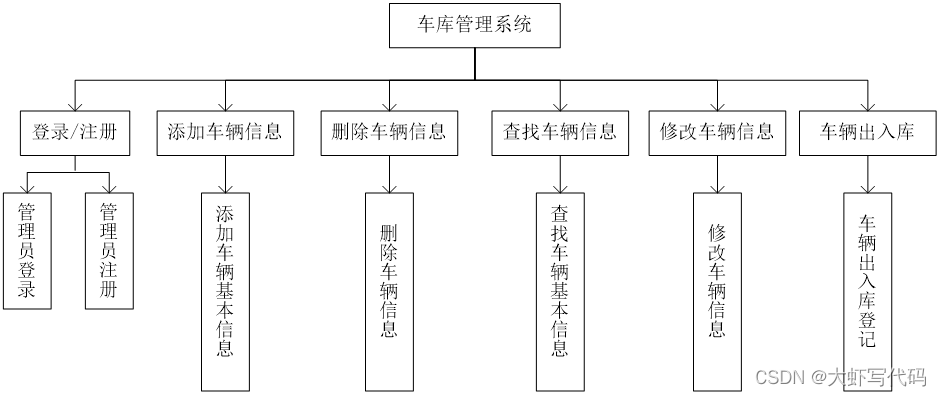

图3-1系统功能模块图

1）登录注册功能

A.登录：输入用户名和密码登录，验证用户名和密码，进行登录。

B.注册：新建用户和密码，用来实现登陆，并有基本信息录入。

2）增删查改功能

A.管理员注册信息修改：管理员自身信息更改。

B.添加车辆信息：对车辆基本信息的录入。

C.删除车辆信息：对车辆信息的移除。

D.查找车辆信息：对车辆车牌号和车主姓名提供查询车辆信息功能。

E.修改车辆信息：对车辆信息的错误信息进行修改。

F.车辆出入库登记：车辆出库时根据车牌号，移除入库登记信息，车辆入库时，通过车牌号和其停放的位置进行入库登记。实时显示车库停放车辆数量。

3.2数据库设计

4.详细设计

4.1总体设计

（1）系统用例图

在这里插入图片描述

图4-1系统用例

（2）系统体系结构

在这里插入图片描述

（3）E-R图

在这里插入图片描述

图4-3 管理员
在这里插入图片描述

图4-4 车辆信息

在这里插入图片描述

图4-5 实体关系

在这里插入图片描述

4.2功能模块详细分析

5.软件编码

5.1管理员模块

（1）登录模块设计

在这里插入图片描述

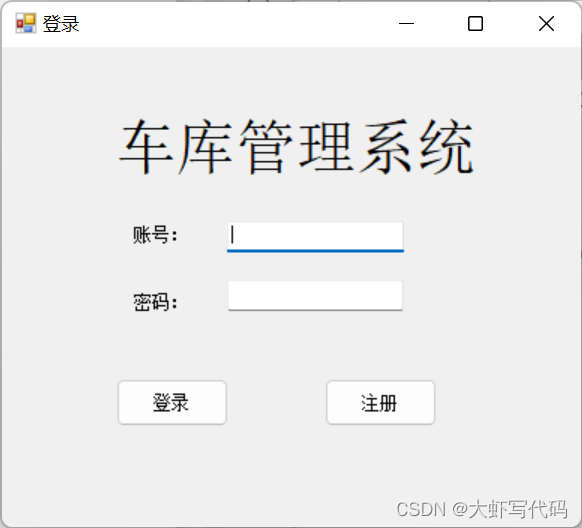

5-1.1登录窗口

此窗体界面用于管理员的登录，无账号的用户可点击注册。

登录窗口关键功能代码如下：

private void btnLogin_Click(object sender, EventArgs e)
{if (textBox1.Text == "" || textBox2.Text == ""){MessageBox.Show("请输入完整信息！！！");return;}string count = textBox1.Text;string pwd = textBox2.Text;User user = new User { account = count, password = pwd };bool result = ma.Login(user);if (result){this.Hide();frmMain mainForm = new frmMain(textBox1.Text, pwd);mainForm.StartPosition = FormStartPosition.CenterScreen;mainForm.Show();}else{MessageBox.Show("账号或密码错误！！！");}}public static string ToMD5(string source){StringBuilder sb = new StringBuilder();MD5 md5 = MD5.Create();byte[] data = Encoding.UTF8.GetBytes(source);data = md5.ComputeHash(data);foreach (var item in data){sb.Append(item.ToString("x2"));}return sb.ToString();}

（2）注册模块设计

在这里插入图片描述

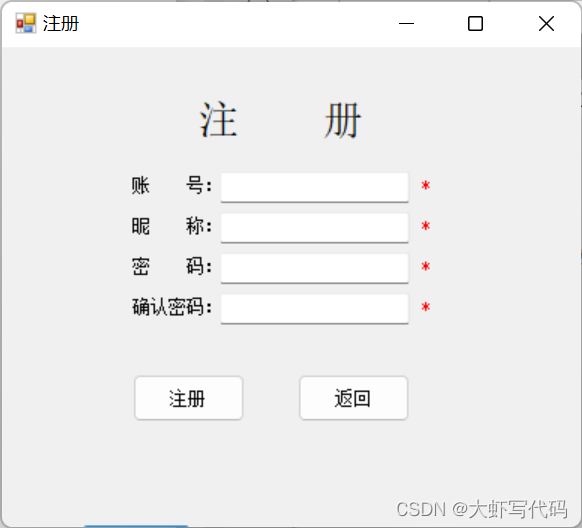

5-1.2注册窗口

此窗体界面用于管理员的注册，其中对账号、昵称、密码进行了格式验证，账号为4位数字，昵称只能为中文，密码需要两次输入一致方可成功注册。

注册界面关键功能代码如下：

 private void btnSubmit_Click(object sender, EventArgs e){string count = txt_count.Text;string pwd = txt_pwd.Text;string nc = txt_name.Text;string rePwd = txt_submit.Text;if (count == "" || pwd == "" || nc == "" || rePwd == ""){MessageBox.Show("请输入完整信息！！！");return;}if (!ver.IsCode(txt_count.Text))//验证账号是否正确{MessageBox.Show("请输入4位数字账号！！！");return;}if (!ver.IsChinese(txt_name.Text))//验证账号是否正确{MessageBox.Show("请输入中文昵称！！！");return;}if (pwd == rePwd){User user = new User { account = count, password = pwd, name = nc };bool result = ma.Register(user);if (result){MessageBox.Show("注册成功！！！");}else{MessageBox.Show("账号已存在！！！");}}else{MessageBox.Show("两次输入不一致！！！");}}

5.2主页面设计

在这里插入图片描述

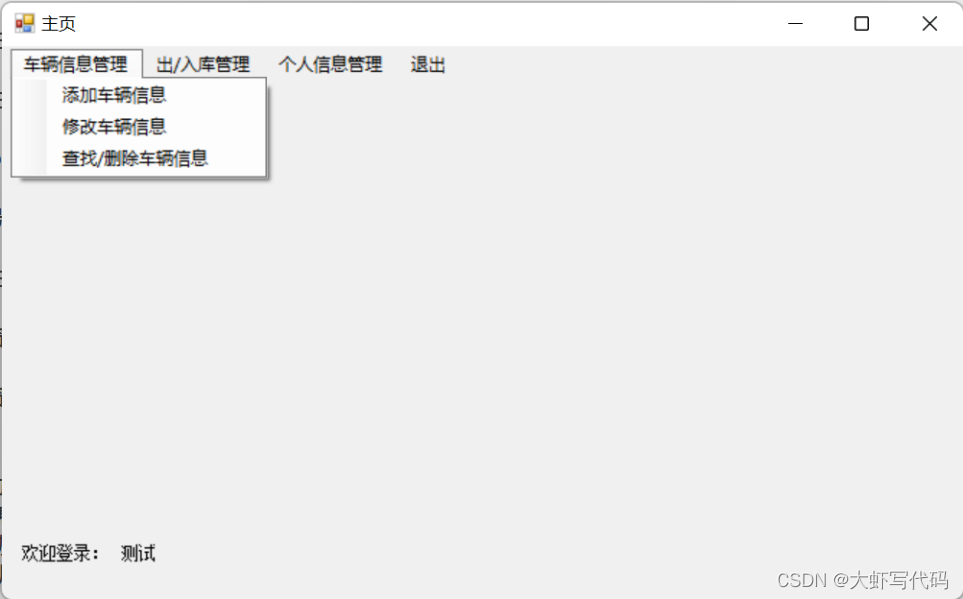

5-2主页面窗口

此窗体界面用于管理员登录成功的展示，作为各个子功能模块的入口。

主界面关键功能代码如下：

private void frmMain_Load(object sender, EventArgs e)
{label3.Text = bk.SelectOne(SendAccount).DataSet.Tables[0].Rows[0]["昵称"].ToString();}private void 添加ToolStripMenuItem_Click(object sender, EventArgs e){FrmAdd mainForm = new FrmAdd();mainForm.StartPosition = FormStartPosition.CenterScreen;mainForm.Show();}private void Del_Click(object sender, EventArgs e){frmfel mainForm = new frmfel();mainForm.StartPosition = FormStartPosition.CenterScreen;mainForm.Show();}private void 修改密码ToolStripMenuItem1_Click(object sender, EventArgs e){this.Close();frm mainForm = new frm(SendAccount);mainForm.StartPosition = FormStartPosition.CenterScreen;mainForm.Show();}

5.3管理员修改密码模块设计

在这里插入图片描述

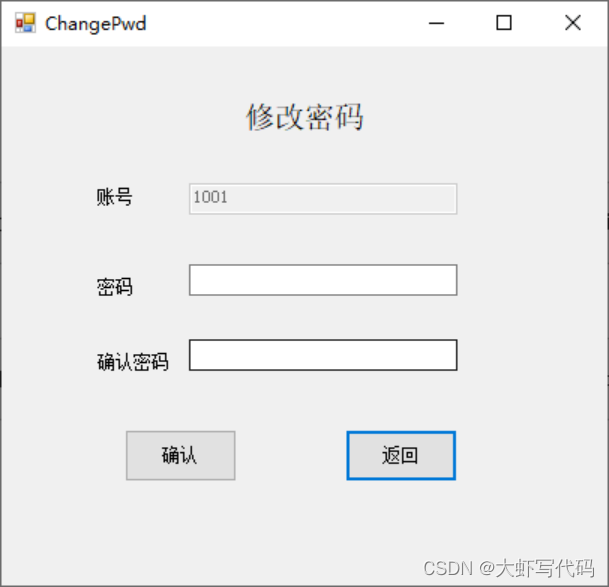

5-3修改密码窗口

此窗体界面用于管理员密码修改

修改密码关键功能代码如下：

private void button1_Click(object sender, EventArgs e)
{if (textBox2.Text == "" || textBox3.Text == ""){MessageBox.Show("请输入完整");}else{if (textBox2.Text.Equals(textBox3.Text)){string no = SendAccount;string pwd = textBox2.Text;User u = new User{account = no,password = pwd};bool result = ma.UpdatePwd(u);if (result){MessageBox.Show("修改成功");}else{MessageBox.Show("修改失败");}}else{MessageBox.Show("两次密码不一致");}}}

5.4添加信息管理模块设计

在这里插入图片描述

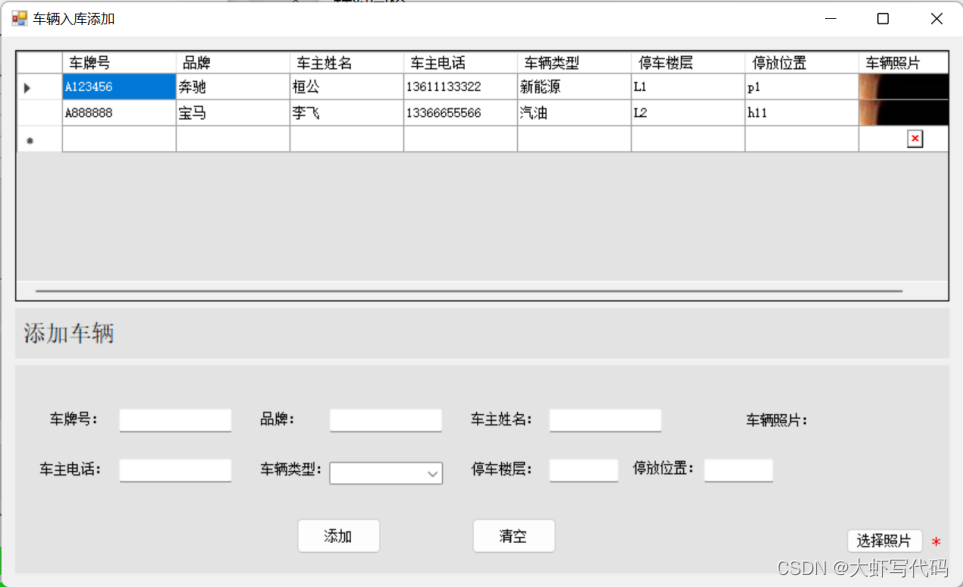

5-4添加窗口

此窗体界面用于车辆信息的添加，实现对车辆信息的添加，车牌号，品牌，车主姓名，车主电话，车辆类型，停车楼层，停放位置，车辆照片。且都不能为空。

车辆信息的添加关键功能代码如下：

private void btnSubmit_Click(object sender, EventArgs e)
{if (checkNull()){string text1 = box1.Text;string text2 = box2.Text;string text3 = box3.Text;string text4 = box4.Text;string text5 = box5.Text;string text6 = box6.Text;string text7 = box7.Text;Car car = new Car{b1 = text1,b2 = text2,b3 = text3,b4 = text4,b5 = text5,b6 = text6,b7= text7,b8 = bytes};bool result = bk.Addcar(car);if (result){MessageBox.Show("添加成功");getAll();ClearAll();}else{MessageBox.Show("添加失败");}}else{MessageBox.Show("请输入完整信息");}}

5.5修改信息模块设计

在这里插入图片描述

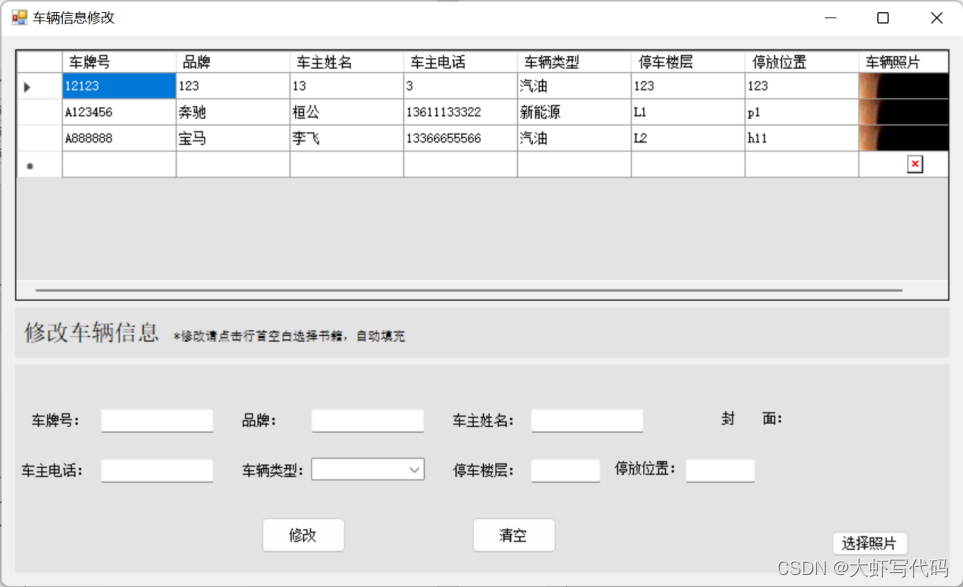

5-5修改信息窗口

此窗体界面用于数据的修改，管理员可以通过选择需要修改的车辆信息进行信息修改。

修改关键功能代码如下：

private void btnRevise_Click(object sender, EventArgs e)
{if (checkNull()){string text1 = box1.Text;string text2 = box2.Text;string text3 = box3.Text;string text4 = box4.Text;string text5 = box5.Text;string text6 = box6.Text;string text7 = box7.Text;Car car = new Car{b1 = text1,b2 = text2,b3 = text3,b4 = text4,b5 = text5,b6 = text6,b7 = text7,b8 = bytes};bool result = bk.Updatecar(car);if (result){MessageBox.Show("修改成功");getAll();ClearAll();}else{MessageBox.Show("修改失败");}}else{MessageBox.Show("请输入完整信息");}}

5.6查询/删除信息模块设计

在这里插入图片描述

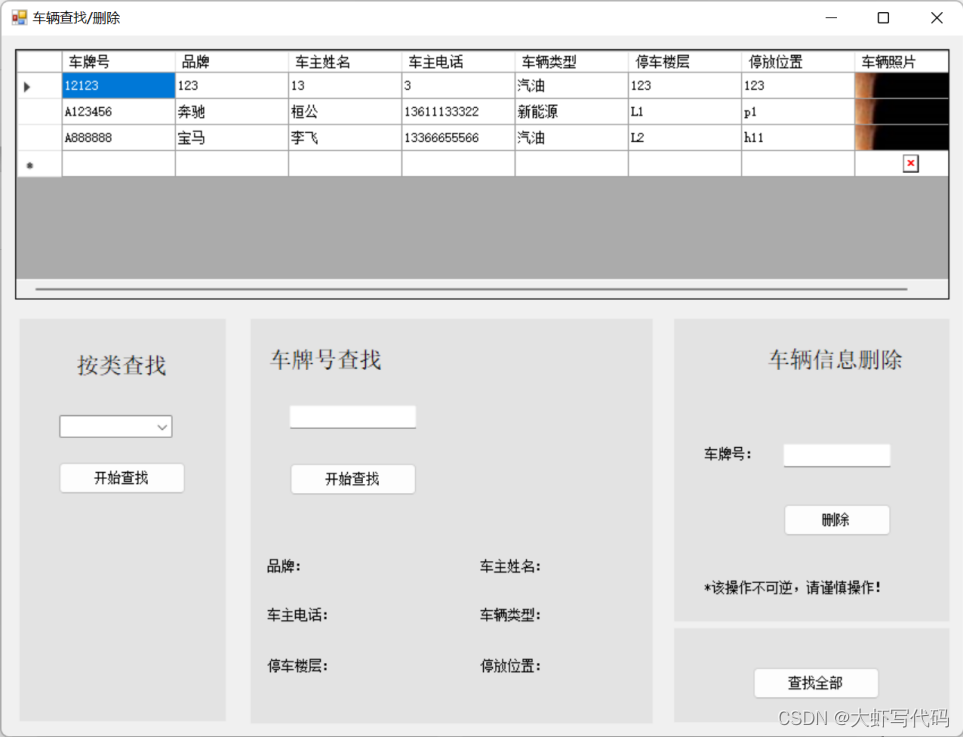

5-6查询/删除信息窗口

此窗体界面用于查询数据和数据删除，查询分为了按类别查找和车牌号查找，类型可以选择新能源、油车进行分类查询，按车牌号可查询出具体信息，并回显数据。删除则是通过输入车牌号进行删除。

关键功能代码如下：

private void buttonClass_Click(object sender, EventArgs e)
{if (cbClass.Text.Equals("")){MessageBox.Show("请选择类别");}else{dataGridView1.DataSource = bk.SelectOneBoook(cbClass.Text);}}private void buttonAll_Click(object sender, EventArgs e){getAll();}private void button4_Click(object sender, EventArgs e){if (textBox2.Text.Equals("")){MessageBox.Show("请输入车牌号");}else{string no = textBox2.Text;Car car = new Car { b1 = no };bool result = bk.Deletecar(car);if (result){MessageBox.Show("删除成功");}else{MessageBox.Show("删除失败");}getAll();textBox2.Text = "";}}

5.7车辆出/入库模块设计

在这里插入图片描述

5-7车辆出/入库窗口

此窗体界面用于车辆出/入库，实现对车辆出入库记录操作，出库时输入数据库中已经录入的车辆，点击出库，系统将去除该车辆的停放位置记录，达到出库成功目的。车辆入库，需要输入已经登记入库的车辆的车牌号才能进行入库，同时输入停放的位置进行整个入库操作。

车辆出/入库关键功能代码如下：

private void button1_Click(object sender, EventArgs e)
{//出库if (textBox1.Text == ""){MessageBox.Show("请输入信息");return;}bool res = bk.UpdateOut(textBox1.Text);if (res){MessageBox.Show("出库成功");getAll();label8.Text = bk.GetcarNum().Rows[0]["counts"].ToString();}else{MessageBox.Show("出库失败");}}private void frmRe_Load(object sender, EventArgs e)
{getAll();
}private void button2_Click(object sender, EventArgs e)
{if (textBox2.Text == "" || textBox3.Text == "" || textBox4.Text == ""){MessageBox.Show("请输入信息");return;}bool havecars = bk.haveCar(textBox2.Text);if (havecars){//入库bool res = bk.UpdateIn(textBox2.Text, textBox3.Text, textBox4.Text);if (res){MessageBox.Show("入库成功");getAll();label8.Text = bk.GetcarNum().Rows[0]["counts"].ToString();}else{MessageBox.Show("入库失败");}}else{MessageBox.Show("该车没有登记，进入失败");}}
