什么是窗函数？

窗函数能够产生一段特定的信号，假定为w

我们假设一段信号为x，给这段信号加窗，指的是将x乘上w

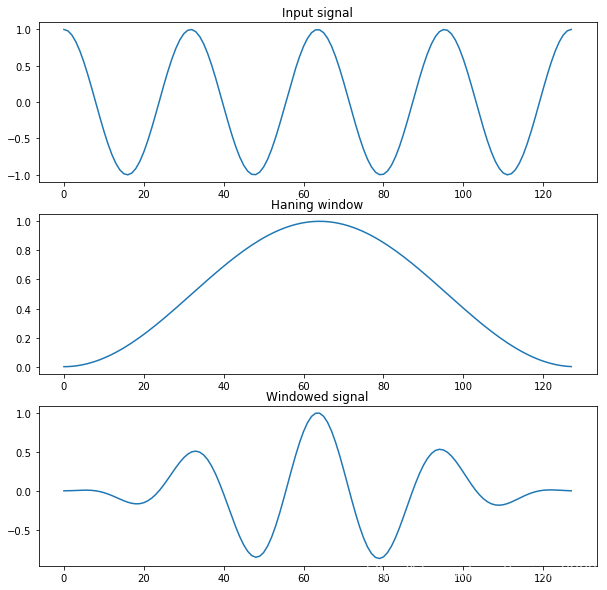

下面的代码说明了这个过程

import numpy as np
from scipy.signal import get_window
import matplotlib.pyplot as plt
%matplotlib inlineM = 128                                     # 信号的长度
x = np.cos( np.linspace(0, 8*np.pi, 128) )  # 生成一段cos信号
w = get_window('hanning', M)                # 调用窗函数，生成w（hanning是一种窗函数）xw = x*w                                    # 加窗plt.figure(figsize=(10,10))
plt.subplot(311)
plt.plot(x);plt.title('Input signal')
plt.subplot(312)
plt.plot(w);plt.title('Haning window')
plt.subplot(313)
plt.plot(xw);plt.title('Windowed signal')plt.show()

窗函数的作用是什么？

1.防止泄露

关于泄露，参见什么是泄漏？

在信号处理中，我们通常对信号进行截断分析，如果信号截断为非周期截断，那么频谱将发生泄露。通过加窗，可以减少频谱的泄露。我们可以这么想象，窗函数可以将一个非周期的信号，强行变成一个周期的信号。

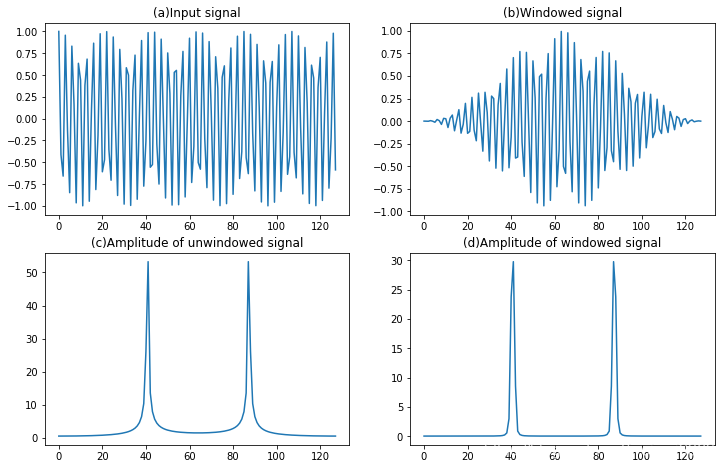

下面的代码展示了什么是泄露，以及窗函数可以减少泄露
可以从（c）和（d）的对比中看到，加窗后可以有效的减少泄露

import numpy as np
from scipy.signal import get_window
from scipy.fftpack import fftimport matplotlib.pyplot as plt%matplotlib inlineM = 128                                           # 信号的长度
x = np.cos( np.linspace(0, 80.7*np.pi, 128) )     # 生成一段非周期信号
w = get_window('hanning', M)                      # 调用窗函数，生成w（hanning是一种窗函数）X = fft(x)
mX = np.abs(X)xw = x*w                                          # 加窗
XW = fft(xw)
mXW = np.abs(XW)plt.figure(figsize=(12,12))
plt.subplot(321)
plt.plot(x);plt.title('(a)Input signal')
plt.subplot(322)
plt.plot(xw);plt.title('(b)Windowed signal')
plt.subplot(323)
plt.plot(mX);plt.title('(c)Amplitude of unwindowed signal')
plt.subplot(324)
plt.plot(mXW);plt.title('(d)Amplitude of windowed signal')plt.show()

2. 分析意义

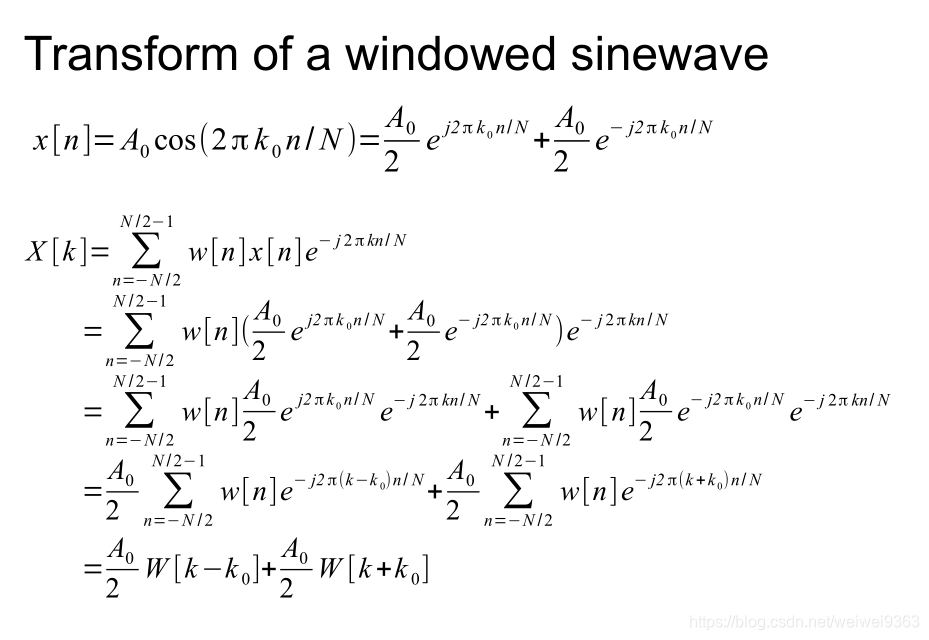

一个加窗后的信号，它的傅里叶变换结果可以表示为窗函数的傅里叶变换。非常神奇的性质，并且在信号分析中非常重要，见如下证明

有哪些常用的窗函数？它们特点是什么？

窗函数有很多很多种，Scipy中的get_window提供了多种窗函数的实现，具体请参看scipy.signal.get_window

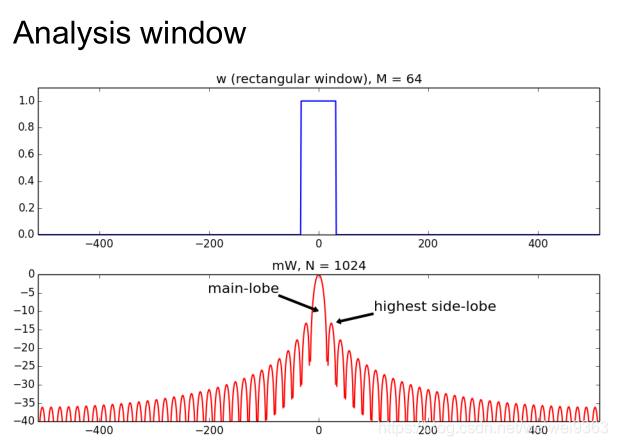

每种窗函数都可以由两个特征来区别：主瓣的宽度（main-lobe width）和副瓣最大高度（side-lobe level）

下面介绍几种常用的窗函数

Rectangular

$$w[n]=\{\begin{array}{ll}1,& \text{n=-M/2,...,0,...,M/2}\\ 0,& \text{n=elsewhere}\end{array}$$

$$W[k]=\frac{\pi k}{\pi k/M}$$

main-lobe width: 2 bins

side-lobe level: -13.3db

from scipy import signal
from scipy.fftpack import fft, fftshift
import matplotlib.pyplot as pltwindow = signal.boxcar(51)
plt.plot(window)

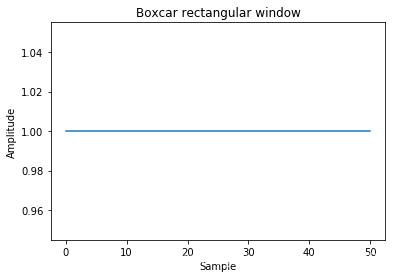

plt.title("Boxcar rectangular window")
plt.ylabel("Amplitude")
plt.xlabel("Sample")plt.figure()
A = fft(window, 2048)
freq = np.linspace(-0.5, 0.5, len(A))
response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
plt.plot(freq, response)
plt.axis([-0.5, 0.5, -120, 0])
plt.title("Frequency response of the boxcar window")
plt.ylabel("Normalized magnitude [dB]")
plt.xlabel("Normalized frequency [cycles per sample]")

Hanning

$$w[n]=0.5+0.5\ast \cos (2\pi n/M)$$
$$W[k]=0.5D[k]+0.25(D[k-1]+D[k+1]),D[k]=\frac{\sin (\pi k)}{\pi k/M}$$

main-lobe width: 4 bins

side-lobe level: -31.5db

window = signal.hanning(51)
plt.plot(window)

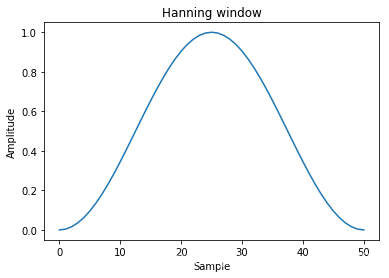

plt.title("Hanning window")
plt.ylabel("Amplitude")
plt.xlabel("Sample")plt.figure()
A = fft(window, 2048)
freq = np.linspace(-0.5, 0.5, len(A))
response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
plt.plot(freq, response)
plt.axis([-0.5, 0.5, -120, 0])

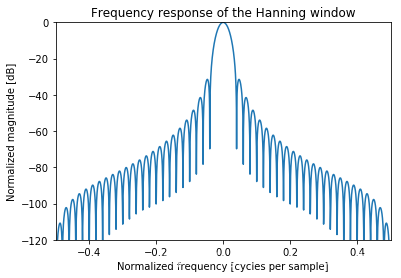

plt.title("Frequency response of the Hanning window")
plt.ylabel("Normalized magnitude [dB]")
plt.xlabel("Normalized frequency [cycles per sample]")

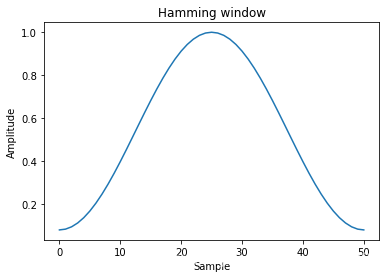

Hamming

$$w[n]=0.54+46\ast \cos (2\pi n/M)$$

main-lobe width: 4 bins

side-lobe level: -42.7db

window = signal.hamming(51)
plt.plot(window)
plt.title("Hamming window")
plt.ylabel("Amplitude")
plt.xlabel("Sample")plt.figure()
A = fft(window, 2048)
freq = np.linspace(-0.5, 0.5, len(A))
response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
plt.plot(freq, response)
plt.axis([-0.5, 0.5, -120, 0])

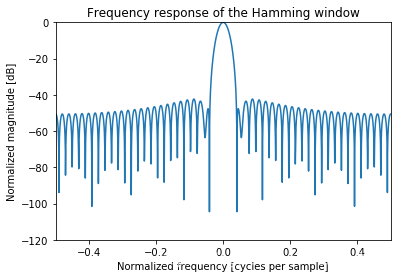

plt.title("Frequency response of the Hamming window")
plt.ylabel("Normalized magnitude [dB]")
plt.xlabel("Normalized frequency [cycles per sample]")

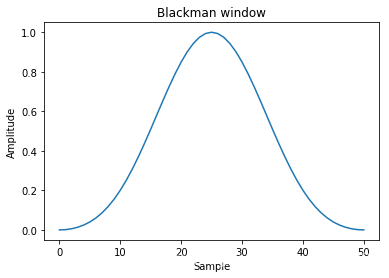

Blackman

$$w[n]=0.42-0.5\cos (2\pi n/M)+0.08\cos (4\pi n/M)$$

main-lobe width: 6 bins

side-lobe level: -58db

window = signal.blackman(51)
plt.plot(window)
plt.title("Blackman window")
plt.ylabel("Amplitude")
plt.xlabel("Sample")plt.figure()
A = fft(window, 2048)
freq = np.linspace(-0.5, 0.5, len(A))
response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
plt.plot(freq, response)
plt.axis([-0.5, 0.5, -120, 0])

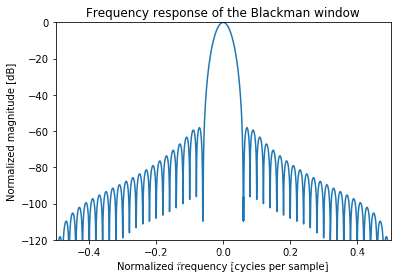

plt.title("Frequency response of the Blackman window")
plt.ylabel("Normalized magnitude [dB]")
plt.xlabel("Normalized frequency [cycles per sample]")

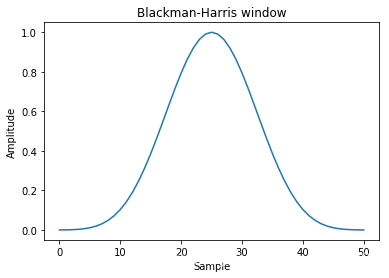

Blackman-Harris

$$w[n]=\frac{1}{M}\sum _{i=0}^3{\alpha }_i\cos (2n/\pi /M),{\alpha }_0=0.35875,{\alpha }_1=0.35875,{\alpha }_1=0.35875,{\alpha }_3=0.35875$$

main-lobe width: 8 bins

side-lobe level: -92 db

window = signal.blackmanharris(51)
plt.plot(window)
plt.title("Blackman-Harris window")
plt.ylabel("Amplitude")
plt.xlabel("Sample")plt.figure()
A = fft(window, 2048)
freq = np.linspace(-0.5, 0.5, len(A))
response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
plt.plot(freq, response)
plt.axis([-0.5, 0.5, -120, 0])
plt.title("Frequency response of the Blackman-Harris window")
plt.ylabel("Normalized magnitude [dB]")
plt.xlabel("Normalized frequency [cycles per sample]")

<matplotlib.text.Text at 0x227ea5e2cc0>

总结

本文中，我们首先介绍了窗函数的定义，说明了窗函数能够减少信号泄露，并且在信号分析非常的便利，然后我们又介绍了常见的几种窗函数和它们的性质
