本文较长，阅读大约十分钟
此效果源自于星球的星友的提问：
周末忙里偷闲把效果实现了一下，其实这个效果一般都是在Web上的验证，手机App多半还是短信验证码等方式，或者WebView加载的JS中的效果，不过要自定义View一下，这里我以我的思路来写一个自定义View，不过重在思路哈，不想写开源，很多的细节也就没注意，首先我们分析一下这个验证码的组成部分
1.背景图
2.空缺图
3.移动图
4.成功提示
5.滑块进度条
那么我们首先创建一个View叫做PictureV，先来绘制背景吧；
这里我先加载了一张图片作为mBitmap，然后创建了控件宽高大小一致的bgBitmap，让mBitmap填充在bgBitmap上，这是因为我们并不确认一张图片的大小到底是多少，所以通过createBitmap创建与View等宽高的画布，最后将bgBitmap绘制在View上，显示的结果如下：

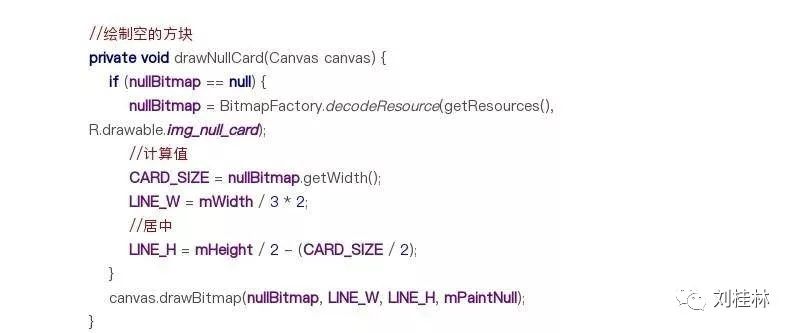

然后，我们开始绘制空缺的图片，这里我随便找了一个小方块来进行绘制，看代码：

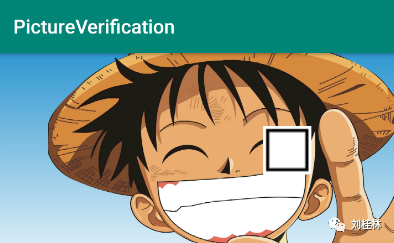

绘制空的方块只需要加载一张图片绘制出来就好了，这里我通过获得nullBitmap的宽度来作为小方块的高宽，因为我的实现是正方形的，其次计算了他默认出现的地方，也就是LINE_W,LINE_H，当然，你也可以动态随机，这个也是同理，运行一下：

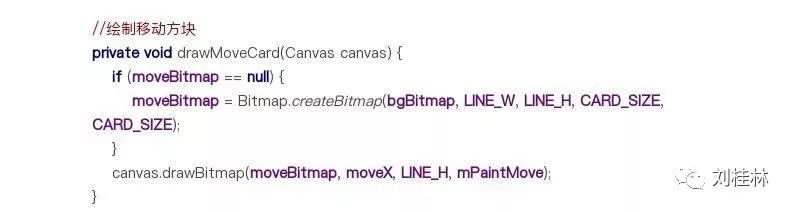

可以看到方块了，那么我们现在还得绘制一块移动的方块并且截取空白方块的位置，代码如下：

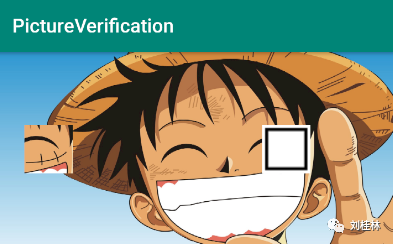

由于移动的方块是需要截取空白处的，所以我们还是利用了createBitmap创建一个新的位图，他的高宽就是我们的空白块高宽，并且他的大小是我们之前绘制空白块的宽度，也就是CARD_SIZE，这里要注意的是我们绘制位图的时候x轴，也就是平行线需要使用一个变量来表示，等一下滑动的时候要动态修改的，来看下效果：

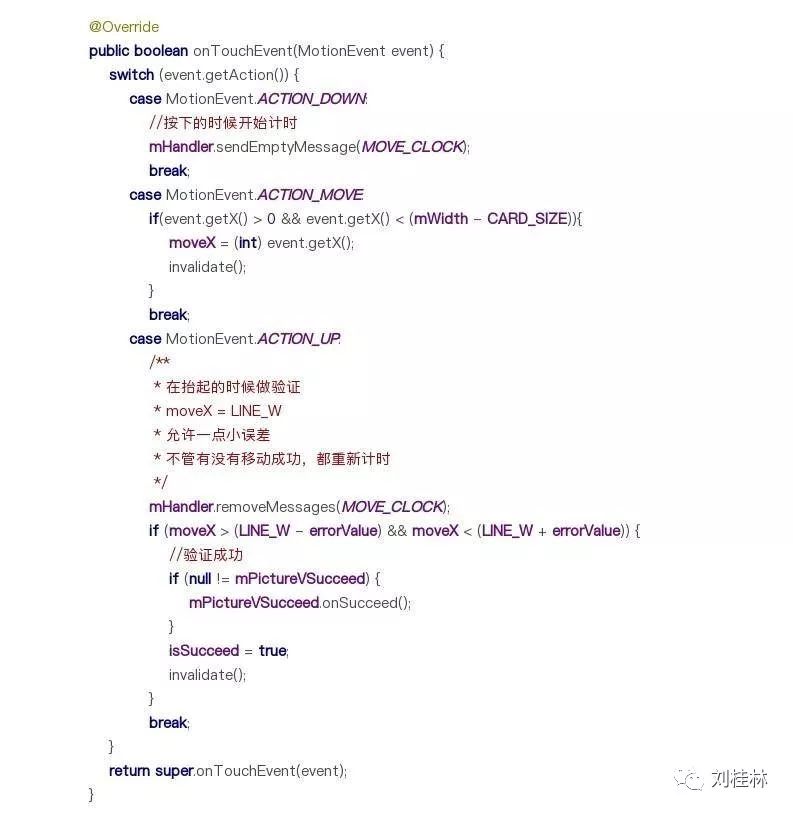

这个效果看起来还是不错的，我们现在需要其实可以处理滑动事件了，因为我们这个案例是支持手势滑动的，来看下Touch的代码：
这个方法中不仅处理了滑动事件，也处理了计时的任务，我们在按下的时候开始计时，当抬起的时候则关闭计时，这个时候就知道你移动一次所需要的时间，方便我们绘制结果提示，接着来看move方法吧，首先我们的拖动不能超过屏幕左右侧，所以我们左侧直接大于0，右侧的话则需要屏幕宽度减去方块大小，才赋值给moveX,然后刷新一下View就可以看到效果了，我们来看下Gif图片：

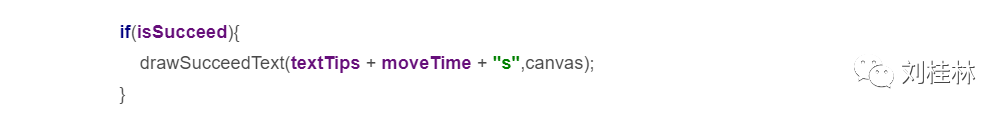

当然，MOVE处理移动，那么UP就要处理结果了，我需要知道你到底成功了没有，那么我们可以看到，在UP中，我们首先先remove掉计时器，不管你成功与否，这一次的计时算是结束了，然后我们判断你的移动块是否在空白块的位置，也就是LINE_W和LINE_H，这里我设置了一个errorValue 误差值，防止一些手残党对不准，当位置吻合，说明移动成功了，那我们通过接口通知外部调用对象，并且这里有一个变量isSucceed设置为true再刷新，是为了onDraw里的绘制成功提示：

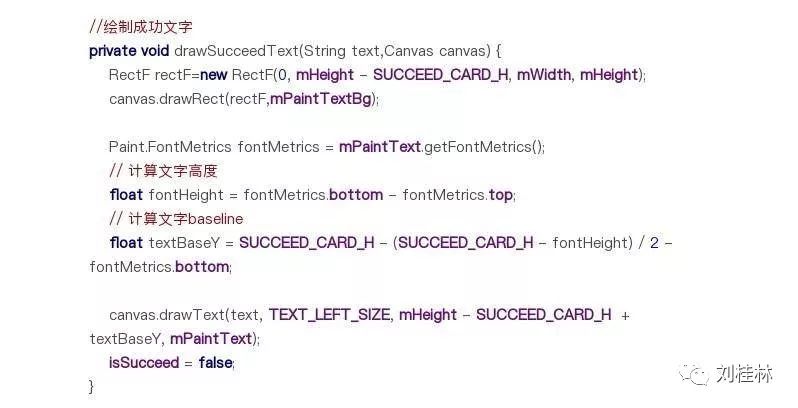

moveTime就是我们计算的时间了，来看下drawSucceedText这个方法：

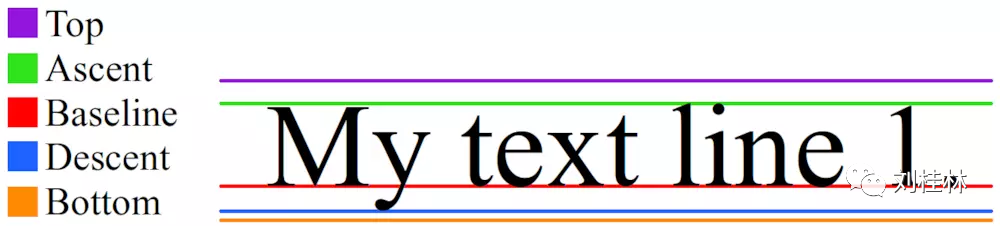

这里绘制了两部分，一个是背景一个是文字，背景直接RectF，至于他的位置，我们是放在底部，所以mHeight减去我们希望的高度即可，然后文本就比较麻烦了，因为我们要绘制居中，通过测量得出baseY，文本绘制居中这个可以参考资料或者网上一些人的讲解

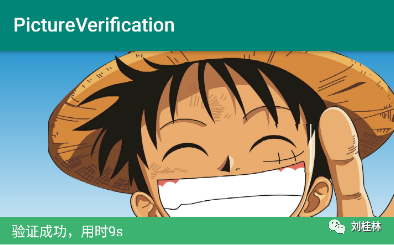

这样就可以实现绘制的文本居中了，然后我们运行看下效果
到这里看起来效果还是不错的，不过我们还有一个滑动进度条要实现，本来正常来讲，直接绘制得了，直接绘制一个进度，一个滑块，根据滑动来实现拖动进度，不过这里我直接偷懒吧，使用进度条来实现，嘎嘎~~

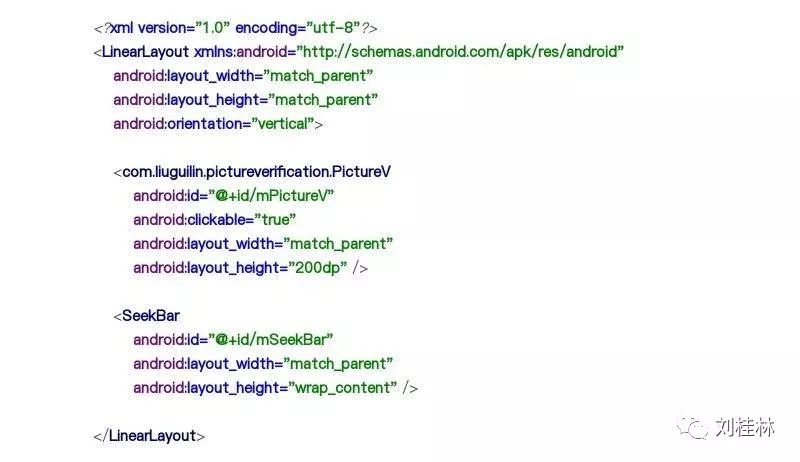

那要怎么做呢？首先新增一个SeekBar
然后PictureV新增一个接口，对外输出值，输出两个值，一个是最大值，一个是当前进度

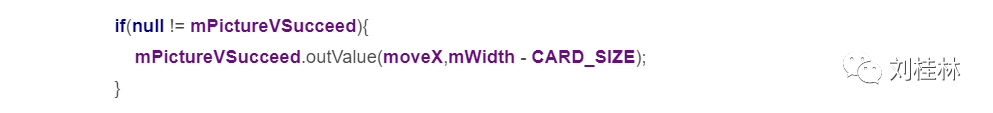

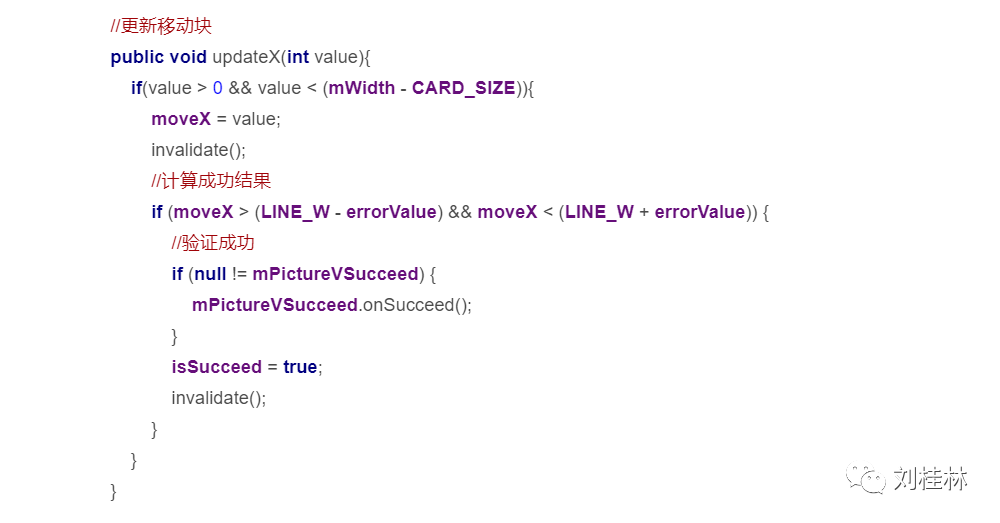

而我们默认的当前值是moveX，而最大值则是宽度减去方块大小，接着需要新增一个对外调用的方法updateX

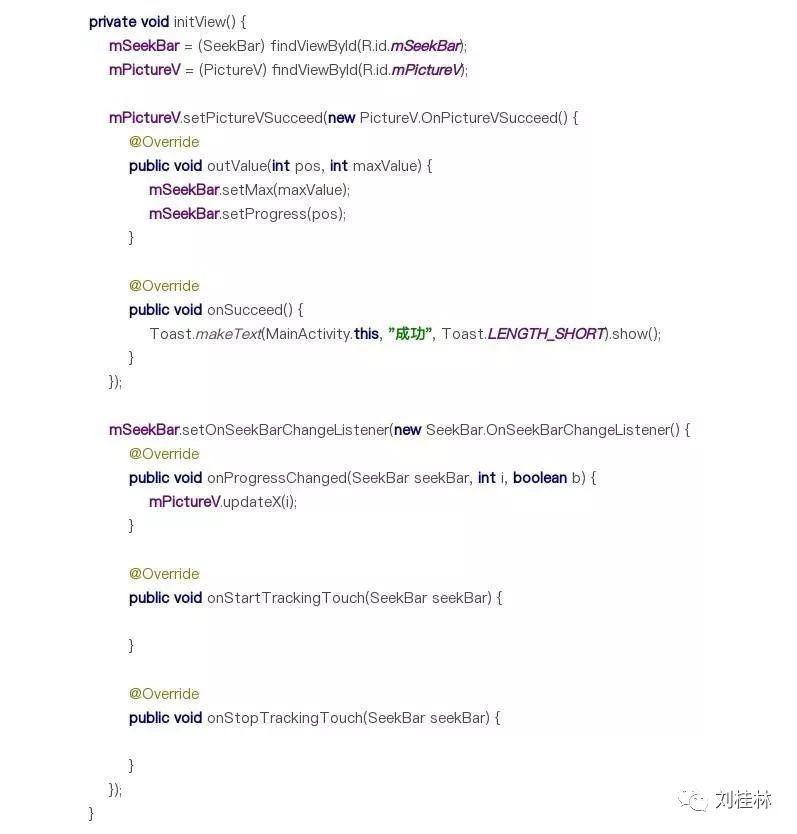

这个方法是提供给外部调用的，和我们的滑动事件是一样的，处理好moveX的赋值以及对成功与否的判断即可，来看下MainActivity中的调用：

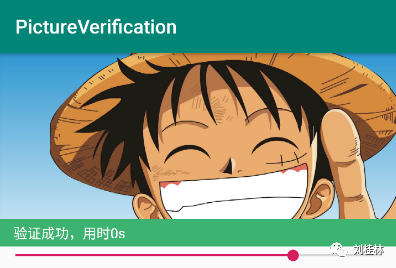

来看下运行效果：

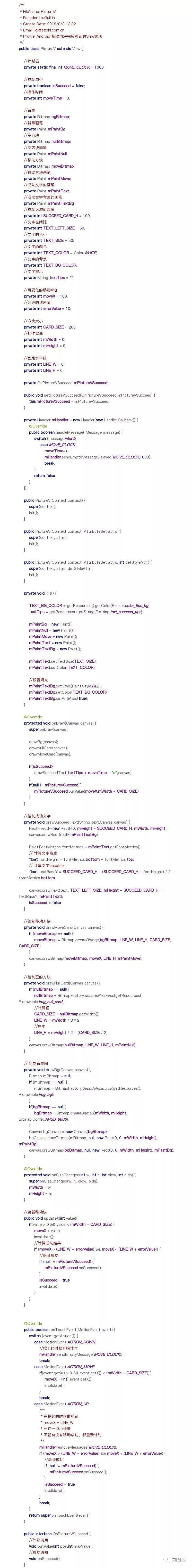

这里的时间其实是没有计算到的因为没有在ACTION_DOWN中开始计时，不过本来就是偷懒的，这个小细节也懒得管了，最后放上PictureV的全部代码：
最后运行一个Gif:
大体的实现思路是如此，也并没有进行封装处理，只是想告诉同学们一种实现方式，当然，要想做到图片上的那个效果，还需要进行细化，可以根据这个View自己去魔改一下即可，思路 > Demo
Demo下载地址：
https://pan.baidu.com/s/19sDesmsGyZJfsj0Xm3U96g
提取码：w0iw
