数字电路中的三态门
可参考另外一篇博客数字电路基础知识——CMOS门电路 (与非门、或非、非门、OD门、传输门、三态门)
三态门除了高低电平，还有第三个状态——高阻态。
三态门（Three-state gate）是一种重要的总线接口电路。也常常出现在芯片的引脚上，在 设计DFT/边界扫描（Boundary scan）的情况下 需要了解芯片的pin脚的几种形式，其中就包括三态输出
-
三态门常用在IC的输出端，输出和输入相同的称为输出缓冲器；输出和输入反向的称为输出缓冲器
-
三态指其输出既可以是一般二值逻辑电路，即正常的高电平（逻辑1）或低电平（逻辑0），又可以保持特有的高阻抗状态。高阻态相当于隔断状态（电阻很大，相当于开路）。
-
高阻态是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平，如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。
-
处于高阻抗状态时，输出电阻很大，相当于开路，没有任何逻辑控制功能。高阻态的意义在于实际电路中不可能断开电路。三态电路的输出逻辑状态的控制，是通过一个输入引脚实现的。
-
三态门都有一个EN控制使能端，来控制门电路的通断。 可以具备这三种状态的器件就叫做三态器件。当EN有效时，三态电路呈现正常的“0”或“1”的输出；当EN无效时，三态电路给出高阻态输出。
-

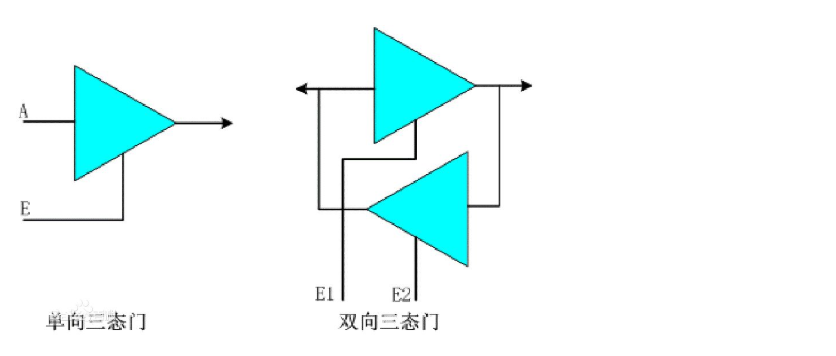

三态门在双向端口中运用时，如图1所示，设置Z为控制项，当Z=1时，三态门呈高阻状态，上面的线路不通只能输入，当Z=0时，三态门呈正常高低电平的输出状态，可输出，即O路通。三态门是一种扩展逻辑功能的输出级，也是一种控制开关。主要是用于总线的连接，因为总线只允许同时只有一个使用者。通常在数据总线上接有多个器件，每个器件通过OE/CE之类的信号选通。如器件没有选通的话它就处于高阻态，相当于没有接在总线上，不影响其它器件的工作。
