学习ARM嵌入式的时候，发现自己对以前学过的数模器件的知识遗忘了不少，按照我的进度本来应该继续学习ARM微处理器控制的课程，但想着后来势必还会遇到相同的问题所以就准备中断一下，杀回来把汇编和一些电路知识再总结一下，查漏补缺。如果有写的不合理的地方，还请多多指教。

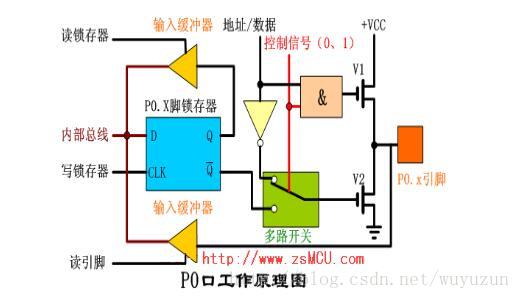

言归正传，先来一幅图片来引入今天要讲述的三个知识点：

锁存器（由一个D触发器构成）
D：数据输入端；
CP/CLK：时序信号输入端；
Q：输出端；
~Q：反向输出端；
工作原理：
当D端输入数据信号，CP/CLK端没有时序信号时，Q和~Q端将不会有信号输出；
当D端输入数据信号，CP/CLK端有时序信号时，Q和~Q端有信号输出；
当D端和CP/CLK端同时有信号输入后突然撤掉CP/CLK信号时，D的值将会被保存到（“锁”）在器件内，此时Q和_{Q端并没有信号输出，等下一个时序再次输入到CP/CLK端，Q和}Q将会正常输出D端传送的信号；

三态缓冲器（三态门）
三态：输出端的高电平，低电平，高阻态；

这里小哥偷个懒，百度一哥们儿给的解释，图文并茂想必更加清晰；
这里给各位初学者提个醒：连个三态缓冲器的输出端并不是说输出到了锁存器的D端借口上，而是输出到了单片机内部总线上，至于怎么传的那是后话；

输出驱动器
看图可知管脚的输出是靠两个MOS组成的推挽式结构，而且两个MOS管一次只能导通一个；

多路开关
首先，P0管口是复用管口，由于多路开关的存在是的P0口既可以用作普通I/O口，也可以用作外部拓展时传输数据和地址信号的总线功能；
P0口做低八位地址总线和数据总线，P2做高八位地址总线；

这里解释一下：不同的单片机结构不同，比如8031系列单片机内部没有程序储存器ROM，这就是的必须外置ROM，这是就必须牺牲管脚去外接ROM；
