CSMA/CD协议

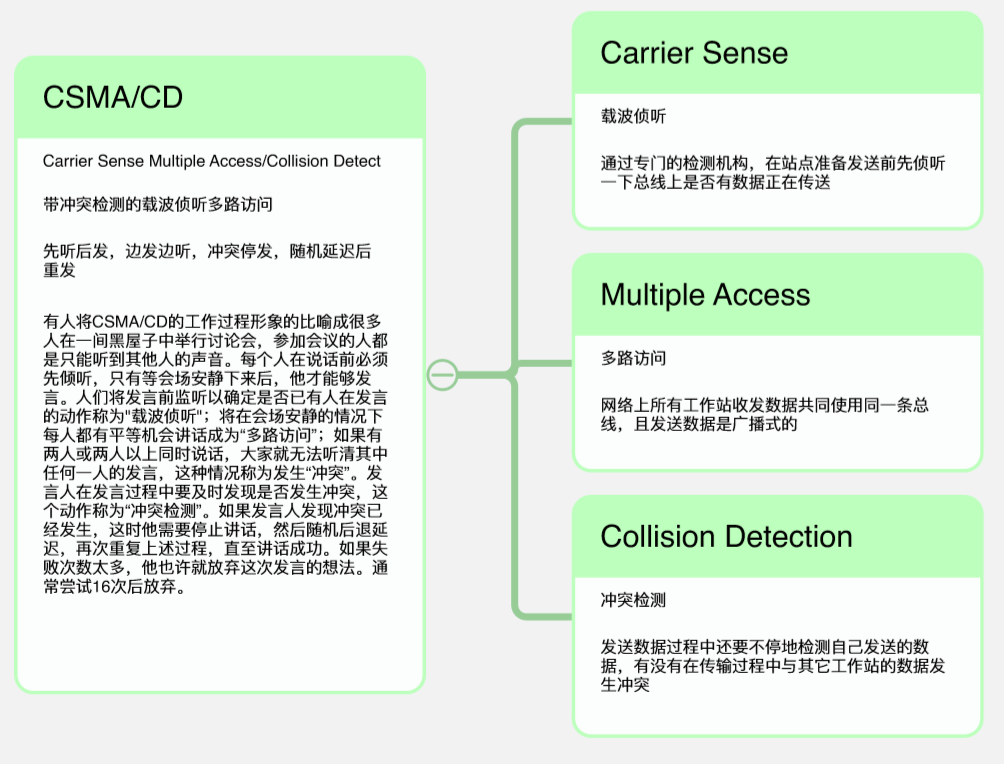

CSMA/CD（Carrier Sense Multiple Access with Collision Detection）

CSMA/CD用于以太网中， 以太网是最常见的有线局域网，那么有哪些类型以太网使用呢？

1. 经典以太网（3~10Mbps）：如下图的环形网，树形网，总线网，以及为了扩展网络用到集线器为核心的星型网使用CSMA/CD协议

2. 在交换式以太网中【交换机的的来历请点击】，
   快速以太网：还是支持使用CSMA/CD协议
   千兆以太网：单双工仍然使用CSMA/CD协议，全双工没有使用，因为没有冲突了
   万兆以太网：完全抛弃了CSMA/CD协议

总结

像以总线，集线器，或者是半双工的电缆都是有冲突的，有冲突就需要使用CSMA/CD协议
像以交换机配合全双工电缆，没有冲突，也就不需要CSMA/CD协议了

协议解读

---

一丶CSMA/CD三个基本功能

① 封装成帧

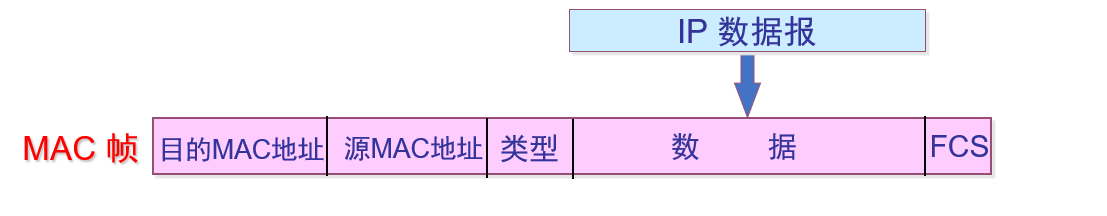

这是我们一般认为的MAC帧，五个字段，其中控制字段，标志上一层是什么协议，比如上图是IP协议，控制字段值为 0x0800，若为Novell IPX，值为0x8137

实际上，在媒体传输上实际传送中，向下传到物理层层时还要再帧的前面插入8字节（硬件实现），前面7个字节作用时是适配器在接受MAC帧时能够迅速调整时钟频率，使它和发送端时钟同步，后面的1个字节，前6位作用与前同步码一样，最后两个连续的1告诉适配器:MAC帧马上来了，注意接收

② 透明传输

以太网上传送数据时是以帧为单位传送的，以太网在传送帧时，各帧之间必须有一定间隙。因此接收端只要找到帧开始定界符，后面的连续到达的比特流都属于同一个MAC帧。可预见以太网不需要使用帧结束定界符，也不需要使用字节插入来保证透明传输

③ 差错检验，一般使用CRC得到FCS

---

更新中
