- 一、三层地址和二层地址之间的关系
- 二、组播的服务模型有哪几种
- 三、IGMP
- 四、PIM
- 五、RPF 检查是什么
- 六、拓扑
- 七、基础配置
- 八、BSR RP
- 九、IPv6组播地址
什么是组播MAC地址？MAC的第8bit为1是组播MAC地址，01005E只是组播MAC地址的子集而已。01005E专门为ipv4组播提供二层的封装服务
一、三层地址和二层地址之间的关系
1、常见的永久组播地址
224.0.0.1 所有节点
224.0.0.2 所有路由器
224.0.0.5 OSPF设备
224.0.0.6 OSPF DR
224.0.0.9 RIP
224.0.0.13 PIM
224.0.0.18 VRRP
224.0.0.22 IGMPV3
永久组播地址：224.0.0.0-224.0.0.0.255
ASM：224.0.1.0-231.255.255.255
233.0.0.0-238.255.255.255
SSM：232.0.0.0.0-232.255.255.255
本地组播：239.0.0.0-239.255.255.255
IPV4MAC-01005E0+23
IPV6MAC-3333+32位
ISIS通信用的二层MAC地址，广播接口改成PPP之后，09002b000005

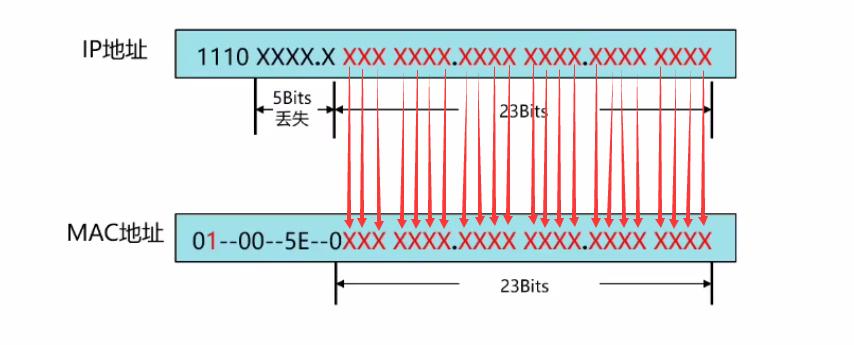

2、生成过程是通过IP地址和MAC地址的映射形成：
a）加上MAC地址固定前缀（24bit）为：01-00-5E；
b）后面24bit由IP地址的后23bit构成；
C）第25 bit位固定为0；
举个栗子：
IP为238.128.128.129
1000 0000 1000 0000 1000 0001
然后MAC为0100 5E00 8081
二、组播的服务模型有哪几种
接收者主机接收数据时可以对源进行选择，因此产生了ASM（Any-SourceMulticast）和SSM（Source-Specific Multicast）两种服务模型。
这两种服务模型默认使用不同的组播组地址范围。
1、ASM：任意源模式，接收者主机加入组播组以后可以接收到任意源发送到该组的数据。
判断条件：最后一跳路由器生成组播路由条目为（ * ，G）
缺点：可能会收到重复的组播流量；如果有两种不同的应用程序使用了同一个ASM组地址发送数据，它们的接收者会同时收到来自两个源的数据。这样一方面会导致网络流量拥塞，另一方面也会给接收者主机造成困扰。
2、SSM：指定源模式，接收者主机在加入组播组时，可以指定只接收哪些源的数据或指定拒绝接收来自哪些源的数据。
加入组播组以后，主机只会收到指定源发送到该组的数据。
判断条件：最后一跳路由器生成组播路由条目为（S，G）
优点：不同的源之间可以使用相同的组地址，因为SSM模型中针对每一个（源，组）信息都会生成表项。这样一方面节省了组播组地址，另一方面也不会造成网络拥塞。
三、IGMP
作用：IGMP通过在接收者主机和组播路由器之间交互IGMP报文实现组成员管理功能，IGMP报文封装在IP报文之上，协议号为2。
有三个版本：IGMPv1，IGMPv2（华为默认版本），IGMPv3；
应用场景：只要是网络中存在组播接收者的场景，都需要在路由器上开
启IGMP
IGMPv3的报文类型
通用组查询报文
指定组查询报文
特定源组查询报文
成员报告报文,没有离组报文。
取消成员报文抑制机制。
PIMv2与协议无关的组播路由协议，对单播网络路由协议不做任何要求，网络使用静态路由，RIP，EIGRP，ISIS , MP-BGP都可以运行PIM协议。
四、PIM
1、报文
| 单播 | 组播 |
|---|---|
| Graft | Assert |
| Graft ack | Hello |
| Register | State-refresh |
| Register stop | Join/prune |
| RP-advertisement | Bootstrap |
Assert 断言
Join/Prune 加入/剪枝
Graft 嫁接
Bootstrap消息，参与BSR竞选
2、PIMv2有3种工作模式
（1）密集模式DM
（2）稀疏模式SM
DM,SM用于支持ASM的组播网络。
（3）指定源组播模式SSM
SSM用于支持sSM的组播网络
3、组播分发树（MDT）
（1）源树 SPT
a.组播分发树的一种
b.以组播源为根，组播组成员为叶子的组播分发树称为SPT
（2）共享树 RPT
a.组播分发树的一种
b.以RP为根，组播组成员为叶子的组播分发树
4、单向PIM协议
PIM组播路由表使用(S，G)描述SPT树，S代表组播源的地址，G代表组播组的地址。
(S，G）表项
1、有且只有一个上游接口，也称为RPF接口（反向路径检测接口)，用于接收该（S，G）的组播流量。
2、可以有一个、多个或者没有下游接口，用于发送该(S，G）的组播流量。
3、下游接口不可能成为上游接口。
PIM组播路由表使用 ( * ，G) 描述RPT树，* 代表任意组播源地址，G代表组播组的地址。
( * ，G) 表项
1、有且只有一个上游接口，也称为RPF接口（反向路径检测接口)，用于接收该 ( * ，G) 的组播流量。
2、可以有一个、多个或者没有下游接口，用于发送该 ( * ，G) 的组播流量。
3、下游接口不可能成为上游接口。
(S，G）组播转发路径最优，需要维护所有已知的(S，G)表项，比较占用设备资源，流量路径比较多，不利于运维和故障定位以及排除。( * ，G） 组播转发路由非最优，但无需维护所有的(S，G)表项，设备开销较小，组播流量路径明确，有控制点，方便故障定位和排除。
五、RPF 检查是什么
RPF 检查是什么？作用是什么？
1、RPF检查：接收组播数据流之前或者接收组播协议报文时（例如BSR消息）必须执行RPF检查，检查通过接收组播流或者报文，检查不通过丢弃组播流或者报文。
RPF：反向路径转发检查（作用）
a.避免组播流环路
b.避免重复组播流
c.避免组播报文环路

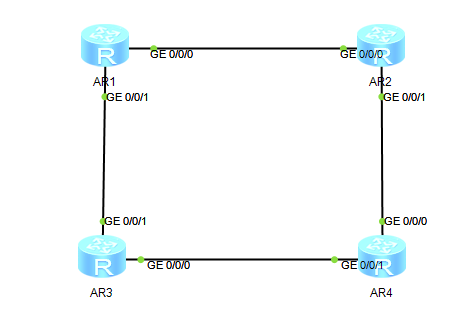

六、拓扑
七、基础配置
[AR-1]multicast routing-enable // 开启此设备的组播转发功能[AR-1]interface g0/0/1[AR-1-GigabitEthernet0/0/1]pim sm //选择此接口的PIM模式为sm[AR-1-GigabitEthernet0/0/1]quit[AR-1]interface g0/0/0[AR-1-GigabitEthernet0/0/0]pim sm //选择此接口的PIM模式为sm
其他设备配置类似
注意：只有开启了multicast routing-table的路由器才会接收组播报文，否则收到组播报文都是直接丢弃；
[AR-1]dis pim neighbor
八、BSR RP
BSR：负责收集以及通告RP的信息，网络中可以存在多台C-BSR
RP：为一个或者多个组提供RP服务，网络中可以存在多台C-RP
工作流程
（1）网络中所有的C-BSR都会以自己为BSR向所有的PIM邻居发出BSR报文（组播发送）；
（2）PIM路由器收到C-BSR消息之后会选出最优的一台作为BSR；选举规则：
a）比较BSR的优先级（默认为0，越大越优先）；
b）比较BSR的IP地址，越大越优；
（3）网络中选出最优的BSR之后，BSR会周期性每60s泛洪BSR消息。所有的C-RP会向BSR单播发送RP的通告报文。RP通告包含（RP服务的组范围，RP的优先级，RP的IP地址）;
（4）当BSR收到所有RP的通告报文之后，汇总成RP-set发送给所有的PIM邻居；
（5）PIM路由器根据收到的BSR报文中的RP-SET信息，选出最优的RP, 选举规则如下：
a) RP服务组范围的精确度，范围越精确越优；
b) RP的优先级，越小越优,RP优先级默认为0；
c) 如果优先级相同，则执行Hash函数，计算结果较大者获胜；
d) 如果以上都相同，则C-RP地址较大者获胜。

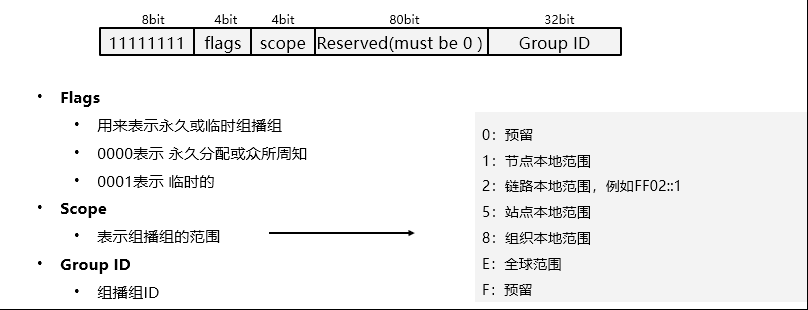

九、IPv6组播地址
（1）用来标识一组接口，发往组播地址的数据将被转发给侦听该地址的多个设备。
（2）地址范围：FF00::/8。
