组播简介

前言

“数据源向特定的多个接收端发送相同的数据时，如果采用单播，数据源需要分多次发送。如果采用广播，广播域内所有主机都能收到。而如果采用组播，只需要发送一份数据给组播路由器，由组播路由器根据组播组复制多份，发送给组播组内的所有主机。由此可见，组播方式解决了单播情况下数据的重复拷贝及带宽的重复占用，也解决了广播方式下带宽资源的浪费”

组播

组播，Multicast，又称多播，它允许把所发消息传送给所有可能目的地中的一个经过选择的子集，即向明确指出的多种地址输送信息。是一种在一个发送者和多个接收者之间进行通信的方法

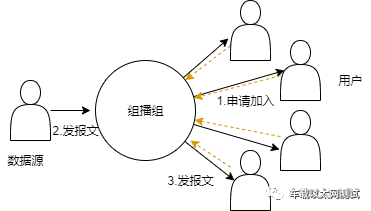

组播类似于微信群聊，用户申请加入微信群，发送方发信息到微信群，微信群内所有用户收到相同的信息

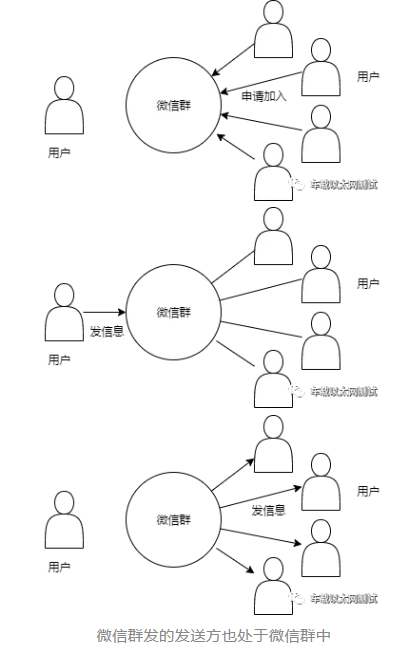

微信群发和组播不是完全相同，微信群发的发送方也需要申请加入微信群，而组播的数据源并不需要如此，但是大致的模式是这样

根据上图，数据源是主机，用户是主机，那中间的组播组呢？是什么承载了组播组？

是组播路由器，用户根据IGMPv2协议发送请求报文，路由器收到IGMP报文后，把用户加入自己的组播组。组播报文到达路由器时，也是路由器根据组播组复制多份发给组内的主机

这里我们说的是路由器收到IGMP报文，而不是发给路由器，要明白区别所在。为什么这么说，因为IGMP报文的目的ip地址只可能是一个，而从数据源到用户之间可能经历N多的路由器，用户必须加入从数据源到用户这条路径上的所有路由器的组播组，如果想实现这个功能，可以把IGMP报文发给数据源，那么IGMP必定经过这条路径上的所有路由器

为什么要让用户加入路径上的所有路由器的组播组？因为数据源发组播报文时，组播报文会经过路径上的所有路由器转发，这些路由器的组播组里必须要有用户，才能正确地发出去

所以用户首先要做的就是发IGMP报文给数据源，发送报文给目的主机需要知道它的IP地址，那用户知道数据源的IP地址吗？

RP

想象一下家里的电视收看电视频道CCTV-1，电视只知道这个频道对应的IP地址是238.1.1.1，你并不知道是谁在往这个频道上发送数据，也就是说你并不知道数据源是谁，IP是多少。但是你还是能收看数据源发到这个频道的节目，怎么办到的？Rendezvous Point，简称RP点

RP

Rendezvous Point，集中点，就像是中介机构一样，虽然用户不知道数据源的IP地址，但是可以让数据源知道RP点的IP地址，可以让用户知道RP点的IP地址，让RP在用户和数据源之间架起一座桥梁

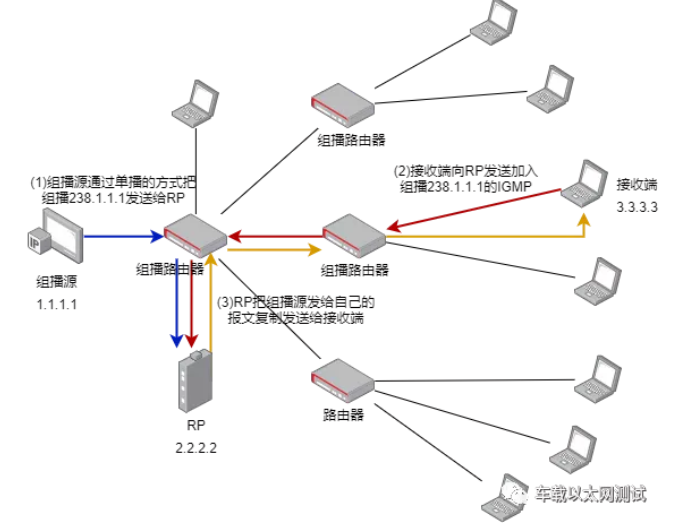

如何获取数据源IP

• 组播源把组播238.1.1.1封装在一个单播（源ip是1.1.1.1，目的ip2.2.2.2）发给RP，称为组播源的单播注册
• 接收端发一个IGMP请求给RP
• RP收到后，把数据源发给RP的单播复制一份，发给接收端
• 接收端收到这条报文，发现源ip是1.1.1.1，就取到了数据源的ip地址

如何实现组播

• 接收端发IGMP报文给组播源，经过的所有路由器都会把接收端加入组播组238.1.1.1
• 组播源发送数据，目的IP是组播IP 238.1.1.1
• 路由器收到数据，具体发给谁，由路由器的OIL(outgoing interface list)来维护

二层组播这里没有涉及到

---
