以下步骤建议在root下进行，在配置好之后再把整个工程文件复制给某个用户。

更详细的原文见baker的个人主页。

建立目录

mkdir -p /opt/PDKs
mkdir -p /home/Projects/CMOSedu

其中第一个是pdk的目录，以后有其他工艺的pdk也放这里面。第二个是工程目录。

下载PDK

可以从NCSU官网下载，也可以从我的百度云下载。
链接:https://pan.baidu.com/s/1haaCOoPaZq6Sg0G6Dpyleg 密码:6cyz

把ncsu-cdk-1.6.0.beta这个文件解压出来，复制到/opt/PDKs目录下。

配置工程目录

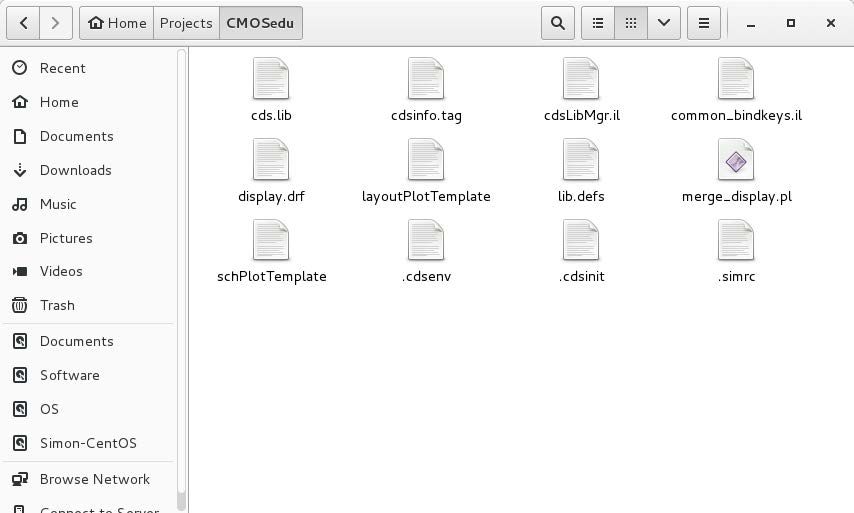

把opt/PDKs/ncsu-cdk-1.6.0.beta/cdssetup目录下所有文件复制到最开始建立的工程目录$HOME/CMOSedu中。

然后把cdsinit、simrc、cdsenv这几个文件改成.cdsinit、.simrc、.cdsenv。（就是在前面加了一个点，变成隐藏文件，注意你要确保你的系统设置成隐藏文件可见，方便后面的工作）

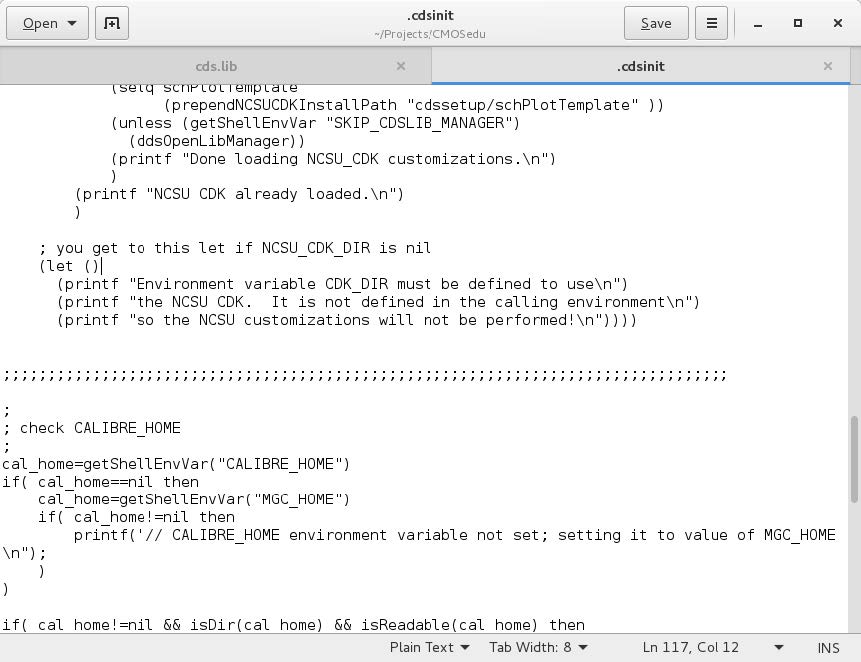

同时我们想和之前一样集成calibre，仍然把calibre_config这个文档中的代码段加到.cdsinit中。

或者你可以直接把我的cdsinit替换到你的工程文件中，着里面还加入了一些比较有用的设置，具体请看这里。

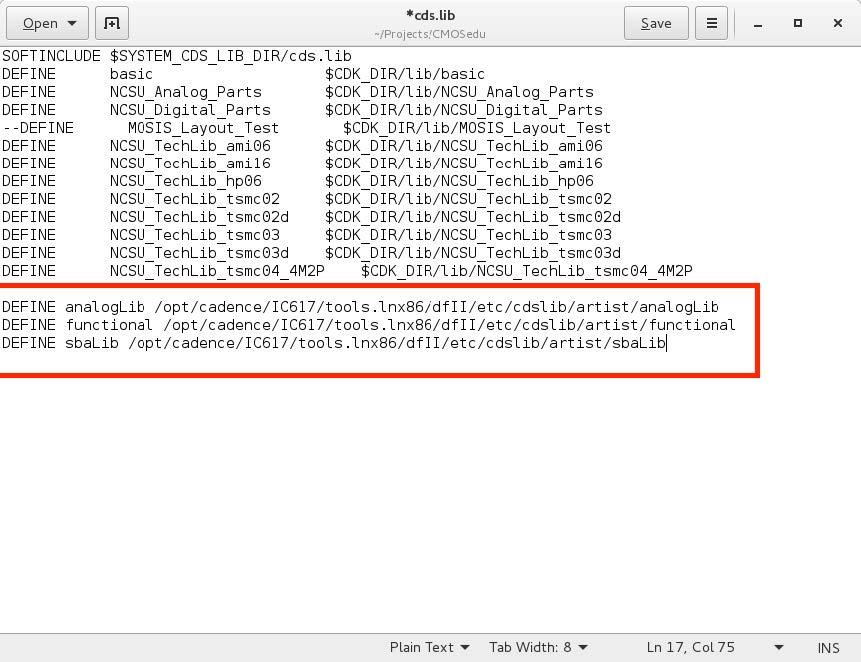

然后在cds.lib这个文件中加入最下面三行。

DEFINE analogLib /opt/cadence/IC617/tools.lnx86/dfII/etc/cdslib/artist/analogLib
DEFINE functional /opt/cadence/IC617/tools.lnx86/dfII/etc/cdslib/artist/functional
DEFINE sbaLib /opt/cadence/IC617/tools.lnx86/dfII/etc/cdslib/artist/sbaLib

这个目录你根据自己的实际情况更改一下，比如你用的IC615啦什么的。

修改有bug的DRC等文件。

把$HOME/ncsu-cdk-1.6.0.beta/lib/NCSU_TechLib_ami06这个目录中的divaDRC.rul, divaEXT.rul, 和divaLVS.rul这三个文件删掉，下载新的diva_rule_files.zip替换进去。

bashrc

下载链接在这里：bashrc

按照上一篇博客所写的，改一下就可以了。

复制给某个用户

如果某个用户需要这个工艺库的话，只用把整个工作目录复制给他就行了，比如

cp -R /root/Projects/CMOSedu /home/someuser/Projects/
chown -R someuser /home/someuser/Projects/CMOSedu

启动之后就是这个样子啦
