H264格式解析

H264码流有两种形式：Annex B和AVCC。这两种码流形式所对应不同的编码方式和格式解析。

Annex B中每个NALU中没有存储NALU长度字节

AVCC中每个NALU中存储了长度信息

H264编码分为两层：vcl和nal

vcl：编码
nal：网络传输

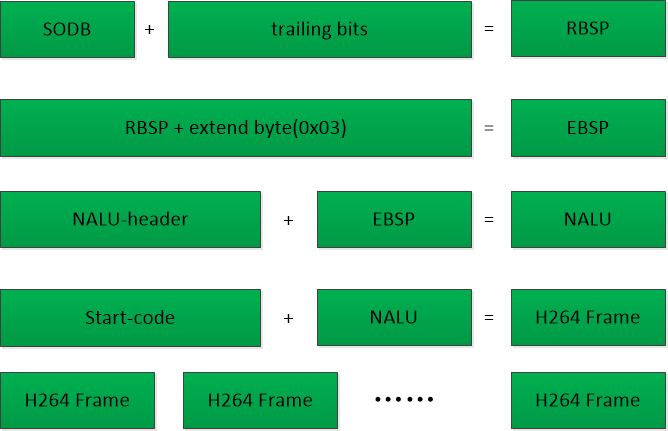

Annex B的编码方式：

SODB(string of data bits)表示初始的数据流，是最原始的编码数据

SODB数据在添加了traling bits之后数据之间能够对齐，得到RBSP(raw byte sequence payload)，即原始字节序列载荷

RBSP在添加了extended byte(校验位)之后得到EBSP（Encapsulated Byte Sequence Payload），即扩展字节序列载荷

我们可以认为EBSP所包含的数据为帧信息，接下来需要添加的NALU-header常常用来表示帧的类型（sps、pps、idr帧、非idr帧）

NALU-header和EBSP组合之后得到的数据就是NALU

在Annex B编码方式中每个NALU并不包含长度信息，这导致解码的时候不能够区分不同的NALU，我们只需要加一个类似于分割符的东西，即start code，如果一个NALU对应的slice为一个GOP开始的地方则用四个字节表示0x00000001，否则用三个字节表示0x000001

GOP:

一个gop为group of picture，即一组图片，一个gop是两个i帧之间的帧数，一个gop有且只有一个i帧，以及若干个p帧和b帧。gop一般设置为每秒的帧数，如25帧/s，25帧为一个gop

那么一个视频文件有多少个NALU哪？

h264 序列、帧、slice关系从大到小依次为：序列(GOP)、帧(I、P、B帧)、片组、片(I、P、B、SP、SI片)、NALU、宏块、亚宏块、块、像素

序列

图像以序列为单位进行组织，GOP，序列就是一段连续图像帧且画面之间变化不大。统计一段时间内图像的结果表明，相邻几幅图像，一般像素存在差别的点只有10%以内，亮度差值变化不超过2%，=色度差值变化只有1%以内。所以一段连续的图像画面之间变化不大，可以把第1帧编码为完整图像帧，第2帧只编码其与前面一帧的差别，这样第2帧只是前一帧的1/10或更小，依次对第2帧之后的图像帧做同样处理，这样的一段图像就是一个序列。当某个帧与前面的帧图像变化很大，无法参考前面帧生成时，就要开始一个新序列。

帧：有1个或多个片组，如果不采用FMO(灵活宏块排序)机制，则一帧只有一个片组

片组：包含1个片(slice)或多个片

片：slice，由宏块组成，如果不采用DP(数据分割)机制，1个片只包含1个NALU，否则1个片由3个NALU组成，nal_unit_type值等于2、3、4的NALU属于同一个片分片的目的是限制误码的扩撒和传输，使片间保持独立，[ [slice header] [slice data] ],[slice header] 说明了片类型、属于哪个帧、参考帧等 [slice data] 里是整数个宏块

宏块：编码处理的基本单元，由多个块组成，通常宏块大小为16X16像素，分为I、B、P宏块

块：一个编码图像要划分成多个块才能进行处理，一个块是4X4像素。图像解码过程是按照slice进行解码，然后按照片组将解码宏块重组成图像

由上面可以看到一个nalu可能并不能表示一个完整的I帧或者P帧。

每个NALU-header可以用来表示NALU的类型，通常H264中的第一个NALU为SPS帧，第二个NALU为PPS帧，第三个NALU为IDR帧

IDR帧：

在I帧中所有的宏块都采用帧内预测的方法，解码时仅用I帧的数据就可以重构完整图像，不需要依赖其他的帧。

IDR帧是一种I帧，但不是所有的I帧都是IDR帧。IDR帧的特点是立即刷新，会导致DPB（Decoded Picture Buffer参考帧列表）清空，而I帧不会，所以IDR帧承担了随机访问功能，GOP中的第一个I帧为IDR帧，一个新的IDR帧开始，可以重新算一个新的Gop开始编码，播放器永远可以从一个IDR帧播放，因为在它之后没有任何帧引用之前的帧。如果一个视频中没有IDR帧，这个视频是不能随机访问的。所有位于IDR帧后的B帧和P帧都不能参考IDR帧以前的帧，而普通I帧后的B帧和P帧仍然可以参考I帧之前的其他帧。IDR帧阻断了误差的积累，而I帧并没有阻断误差的积累。

sps和pps：

H264中的sps（sequence parameter set序列参数集）和pps（picture parameter set图像参数集）保存了解码所需要的信息参数，包括编码所用的profile，level，图像的宽和高，deblock滤波器等。

sps：描述图像序列，pps：描述单个或几幅图像图像
sps和pps提供编解码参数
sps和pps有对应的id，一个sps或pps被激活之后一直有效到下一个sps或pps被激活
pps引用sps的信息

PPS和SPS，在H.264的裸码流中单独保存在一个NALU中。

用sps可以计算分辨率

那么从上面的sps中我们知道图像的宽，高。

宽=（19+1 ）*16=320

高=（14+1）*16=240

SEI（补充增强信息）

sei对应一个nalu，sei的nalu头为06
sei对于解码器有用，但不是必须

NALU-header

bit位	描述
F	禁止位，表示nalu是否发生错误
NRI	表示重要级别，数字越大重要级越高，11、10、01
Type：nal_unit_type	表示类型

具体的nal_unit_type见下表：

nal_unit_type	描述
0	未使用
1	非idr的slice
2	片数据A分区
3	片数据B分区
4	片数据C分区
5	一个序列的第一个图像叫做 IDR 图像（立即刷新图像），IDR 图像都是 I 帧
6	补充增强信息单元（SEI）
7	序列参数集(SPS)
8	图像参数集(PPS)
9	分界符
10	序列结束
11	码流结束
12	填充
13-23	保留
24-31	未使用

nalu-header常用来表示nalu所在帧的类型，常见类型为0x67 0x68 0x65 0x61, 0x47 0x48 0x45 0x41, 0x27 0x28 0x25 0x21

NALU-header	描述
0x67,0x47,0x27	sps（序列参数级），重要级递减
0x68,0x48,0x28	pps（图像参数级）
0x65,0x45,0x25	idr
0x61,0x41,0x21	非idr

nalu的start code的防竞争处理：

一个NALU包中并不包含包的大小信息，因此不能简单将所有的NALU连接成流，需要加标识位分割不同的NALU，若一个NALU表示的是一个GOP的开始，那么用四字节的分割字段00 00 00 01，否则用三个字节的分割字段00 00 01。这个分割字段的出现意味着一个NALU包的结束以及另一个NALU包的开始，可是这种设置容易引发一个问题，如果一个NALU包中存在00 00 00 01字段或者00 00 01字段，那么解码器会将其识别为一个分割字段，从而造成错误的解码。为解决这个问题，当NALU包中出现的时候，加入一个字节的0x03，在解码的时候删除0x03就可以了，我们称其为脱壳操作。同时H.264规定，当检测到0x00 00 00时也表示当前NALU结束，H264规定当检测到0x00 00 00或者0x00 00 01时要进行防竞争操作：

0x00 00 00	0x00 00 03 00
0x00 00 01	0x00 00 03 01
0x00 00 02	0x00 00 03 02
0x00 00 03	0x00 00 03 03

解码器在解码时，首先进行脱壳操作，恢复原始数据，统计NALU的长度，然后开始解码

nalu和帧、片、宏块、块之间的关系

运动图像序列>GOP>帧（片组）>片>宏块
ABC类数据块：信息块
一个片有一个或三个nalu组成（ABC类数据块）

NALU打包

mtu和mss
- mss：携带的数据的最大字节数，mtu = ip头+tcp头+mss，数据链路层
- mtu：mss+ip头，数据链路层
小于mtu采用单个nal单元包
大于mtu采用fus分片

下面是一个具体的h264编码的例子

//第一帧：00 00 00 01 67表示一个sps

//第二帧：00 00 00 01 68表示一个pps

//第三帧：00 00 00 01 06表示一个sei

//第四帧：00 00 00 01 65表示一个idr帧

下面的这个h.264流交给读者分析：

<pre><code>0x0000 | 00 00 00 01 67 64 00 0A AC 72 84 44 26 84 00 00
0x0010 | 03 00 04 00 00 03 00 CA 3C 48 96 11 80 00 00 00
0x0020 | 01 68 E8 43 8F 13 21 30 00 00 01 65 88 81 00 05
0x0030 | 4E 7F 87 DF 61 A5 8B 95 EE A4 E9 38 B7 6A 30 6A
0x0040 | 71 B9 55 60 0B 76 2E B5 0E E4 80 59 27 B8 67 A9
0x0050 | 63 37 5E 82 20 55 FB E4 6A E9 37 35 72 E2 22 91
0x0060 | 9E 4D FF 60 86 CE 7E 42 B7 95 CE 2A E1 26 BE 87
0x0070 | 73 84 26 BA 16 36 F4 E6 9F 17 DA D8 64 75 54 B1
0x0080 | F3 45 0C 0B 3C 74 B3 9D BC EB 53 73 87 C3 0E 62
0x0090 | 47 48 62 CA 59 EB 86 3F 3A FA 86 B5 BF A8 6D 06
0x00A0 | 16 50 82 C4 CE 62 9E 4E E6 4C C7 30 3E DE A1 0B
0x00B0 | D8 83 0B B6 B8 28 BC A9 EB 77 43 FC 7A 17 94 85
0x00C0 | 21 CA 37 6B 30 95 B5 46 77 30 60 B7 12 D6 8C C5
0x00D0 | 54 85 29 D8 69 A9 6F 12 4E 71 DF E3 E2 B1 6B 6B
0x00E0 | BF 9F FB 2E 57 30 A9 69 76 C4 46 A2 DF FA 91 D9
0x00F0 | 50 74 55 1D 49 04 5A 1C D6 86 68 7C B6 61 48 6C
0x0100 | 96 E6 12 4C 27 AD BA C7 51 99 8E D0 F0 ED 8E F6
0x0110 | 65 79 79 A6 12 A1 95 DB C8 AE E3 B6 35 E6 8D BC
0x0120 | 48 A3 7F AF 4A 28 8A 53 E2 7E 68 08 9F 67 77 98
0x0130 | 52 DB 50 84 D6 5E 25 E1 4A 99 58 34 C7 11 D6 43
0x0140 | FF C4 FD 9A 44 16 D1 B2 FB 02 DB A1 89 69 34 C2
0x0150 | 32 55 98 F9 9B B2 31 3F 49 59 0C 06 8C DB A5 B2
0x0160 | 9D 7E 12 2F D0 87 94 44 E4 0A 76 EF 99 2D 91 18
0x0170 | 39 50 3B 29 3B F5 2C 97 73 48 91 83 B0 A6 F3 4B
0x0180 | 70 2F 1C 8F 3B 78 23 C6 AA 86 46 43 1D D7 2A 23
0x0190 | 5E 2C D9 48 0A F5 F5 2C D1 FB 3F F0 4B 78 37 E9
0x01A0 | 45 DD 72 CF 80 35 C3 95 07 F3 D9 06 E5 4A 58 76
0x01B0 | 03 6C 81 20 62 45 65 44 73 BC FE C1 9F 31 E5 DB
0x01C0 | 89 5C 6B 79 D8 68 90 D7 26 A8 A1 88 86 81 DC 9A
0x01D0 | 4F 40 A5 23 C7 DE BE 6F 76 AB 79 16 51 21 67 83
0x01E0 | 2E F3 D6 27 1A 42 C2 94 D1 5D 6C DB 4A 7A E2 CB
0x01F0 | 0B B0 68 0B BE 19 59 00 50 FC C0 BD 9D F5 F5 F8
0x0200 | A8 17 19 D6 B3 E9 74 BA 50 E5 2C 45 7B F9 93 EA
0x0210 | 5A F9 A9 30 B1 6F 5B 36 24 1E 8D 55 57 F4 CC 67
0x0220 | B2 65 6A A9 36 26 D0 06 B8 E2 E3 73 8B D1 C0 1C
0x0230 | 52 15 CA B5 AC 60 3E 36 42 F1 2C BD 99 77 AB A8
0x0240 | A9 A4 8E 9C 8B 84 DE 73 F0 91 29 97 AE DB AF D6
0x0250 | F8 5E 9B 86 B3 B3 03 B3 AC 75 6F A6 11 69 2F 3D
0x0260 | 3A CE FA 53 86 60 95 6C BB C5 4E F3</code>
