合宙LuatOS ESP32C3-CORE开发板 简介

在某宝上，有一款9.9元包邮的ESP32C3核心板很吸引我的眼球。虽然笔者手上有普通的ESP32 DEVKIT、ESP32 CAM和ESP8266这些开发板，但还是对这个价格的开发板有些好奇。虽然说芯片都涨价的现在，ESP系列确实是非常实惠，但是在我印象中，个位数价格的ESP一般都是ESP8266系列，没注意到ESP32居然也有这个价格。

如下图，是合宙LuatOS官方的ESP32C3-CORE开发板引脚图。可以看到，在ESP32C3-CORE开发板上有1路I²C和1路SPI以及2路串口。ADC和PWM确实是少了些，但是考虑到这个价格，也并不奇怪，反倒安心了许多——毕竟一分钱有一分货。
ESP32C3-CORE开发板 官方网站

不过，考虑到现在的模块越来越数字化，这样的布局在实际开发中也不是不能接受。像是DHT22温湿度传感器、TCS3472颜色传感器、GY-30照度传感器、PAJ7620手势传感器以及各种OLED屏幕，加起来也就用到了一个单总线和I²C，再配合上一些其他的驱动模块，这块开发板也是很能打的了。当然了，大部分开发者选择ESP系列还是想在WiFi和蓝牙上面下功夫，这些功能的一些基本形式在ESP32C3-CORE开发板上还是有的。
总而言之，若不考虑WiFi和蓝牙的功能，硬件资源还是普通的STM32小蓝板更胜一筹，但是在考虑到价格等综合因素的话，这一块板子还是很值得买的。

硬件准备

在本教程中，你会需要用到这些东西：

1、ESP32C3-CORE开发板——1
2、USB Type-C线——1

软件准备

1、安装串口驱动（CH343）

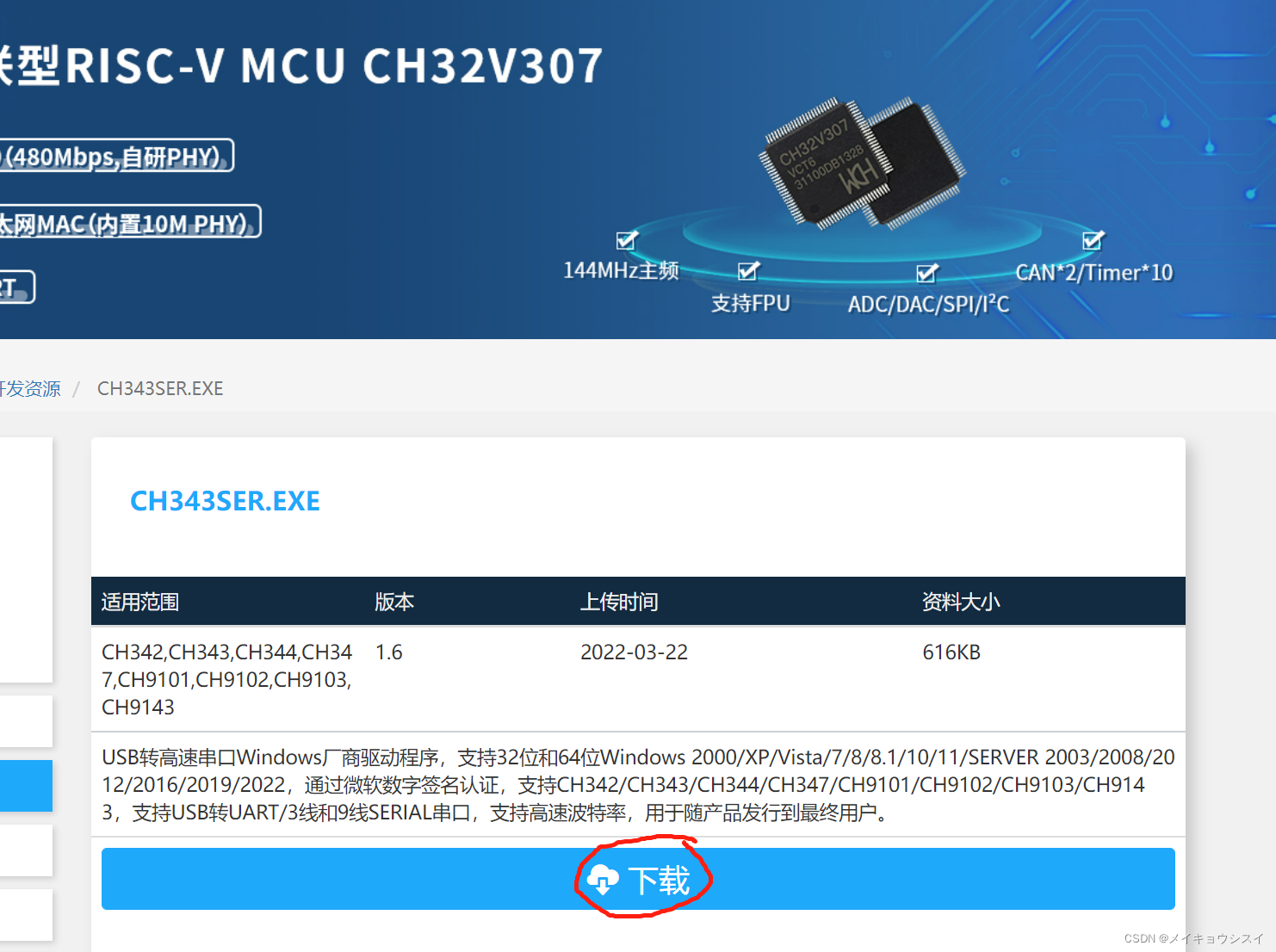

大家如果玩过单片机，电脑应该都有下载CH340驱动，但是ESP32C3-CORE开发板上搭载的是CH343。这也没有关系，进入WCH官方网站的连接，直接点击“下载”即可。

WCH官网驱动下载（点击此处）

下载完成后运行该程序，全程傻瓜式操作，显示安装完成即可。

2、安装Arduino IDE

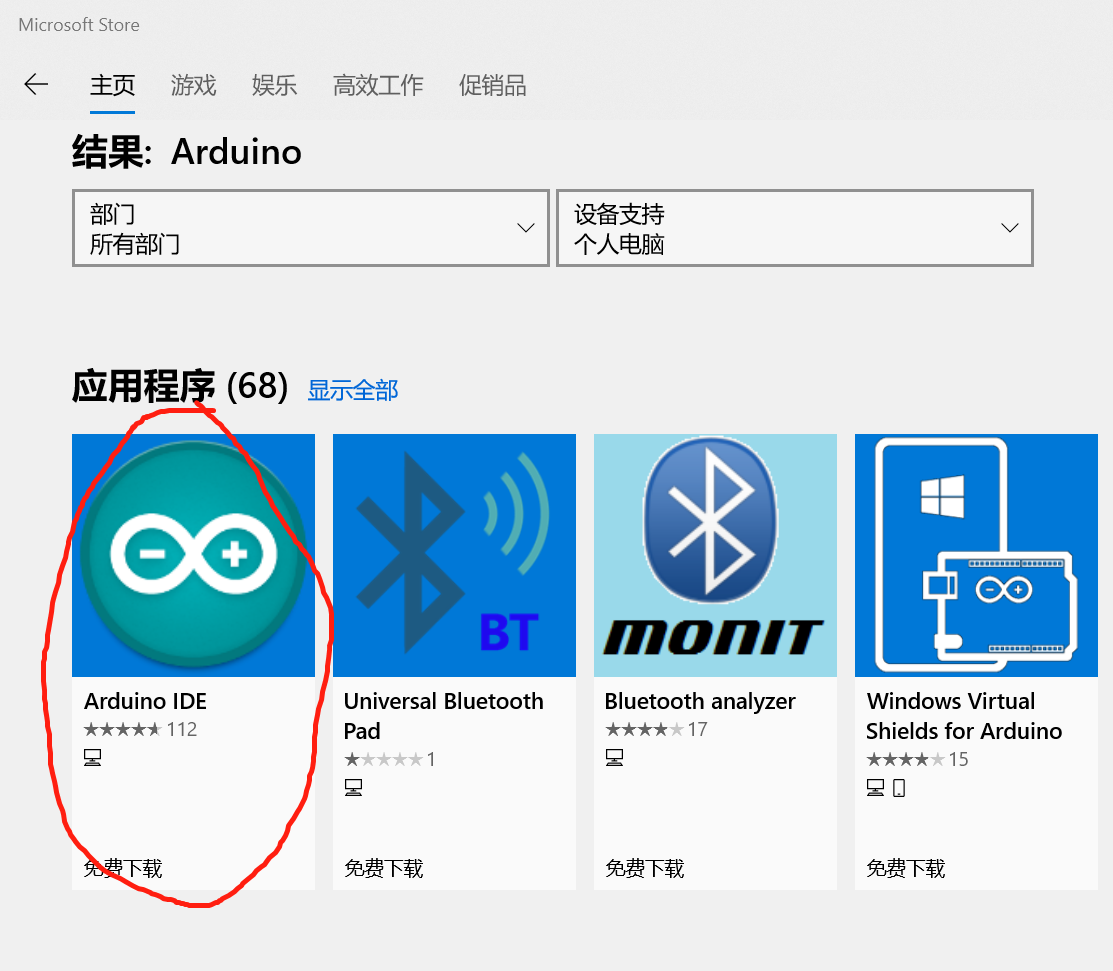

Arduino IDE是我们进行编程和调试的工具，如果接触过Arduino的话应该都已经下载了，可以看下一步。Arduino IDE可以在其官方网站下载，也可以用最简单直接的办法，在电脑自带的Microsoft Store一键下载。

该应用是免费的，点击“获取”下载安装即可。
按下“win”按键，就能在开始菜单中找到Arduino IDE的软件打开它，如果需要桌面快捷方式，直接从开始菜单里拖出来即可。

3、添加ESP32C3开发板

本来笔者也用过ESP32-WROOM-32D的板子，但是那一个版本的开发板列表里面好像没有找到ESP32C3的板子。在添加开发板的时候我们统一用最新的这个版本。

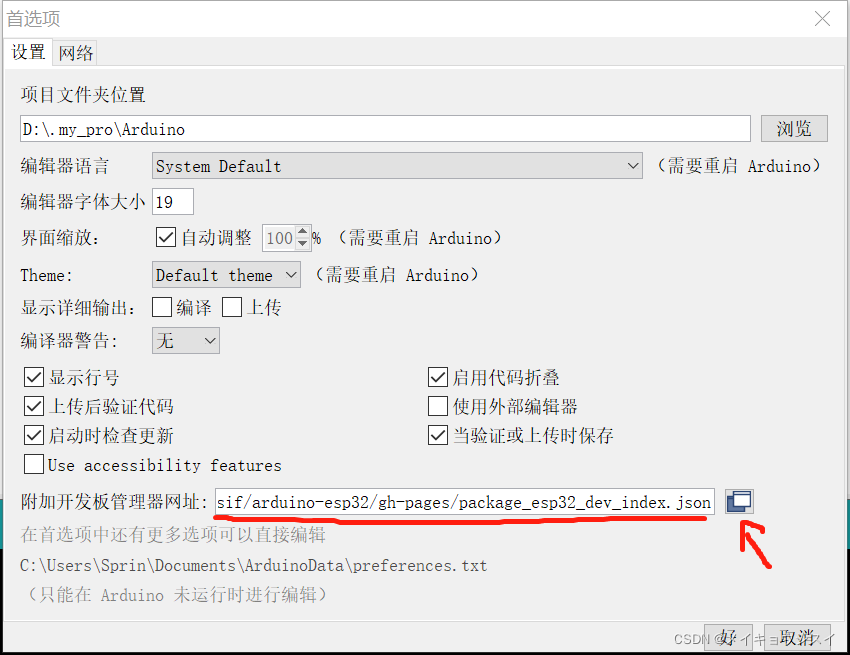

首先打开Arduino IDE，点击左上角的“文件>>首选项”，在“附加开发板管理器网址”一栏中填写：
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

填好了就点击“好”确定。

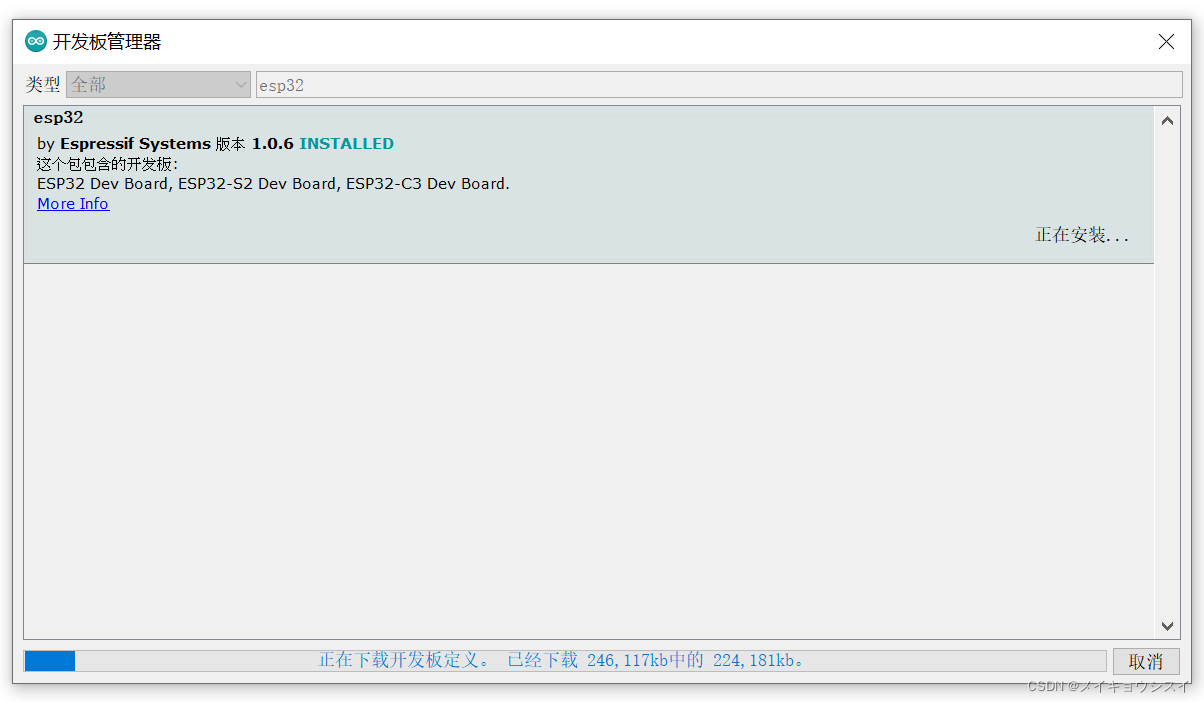

然后点击“工具>>开发板>>开发板管理器”，搜索“esp32”，这边只有一个选项冒出来。我原本就安装了旧版，反正大家直接安装其最新版本即可。

过程确实是有一点久，大家可以先挂在这边去做别的事情。

下载完成后，就可以在开发板的选项中找到我们的板子了。

烧录测试程序

1、编译程序

新建程序，并将如下程序复制并 CTRL+A 粘贴在Arduino IDE中，覆盖掉原本的新建程序模板。

//***************************************************************/
//
//           -------------------------------------------
//           board: ESP32C3 Dev Module
//           Flash Mode: "DIO"
//           -------------------------------------------
//
//***************************************************************/ #define     LED_D4     12
#define     LED_D5     13void setup() {Serial.begin(115200);pinMode(LED_D4, OUTPUT);pinMode(LED_D5, OUTPUT);}void loop() {Serial.println("Hello world!");digitalWrite(LED_D4, LOW);digitalWrite(LED_D5, HIGH);delay(500);digitalWrite(LED_D4, HIGH);digitalWrite(LED_D5, LOW);delay(500);}

点击左上角的“√”，软件会提示你保存，进行命名并保存在你想要保存的位置即可。左下角显示编译完成，就没有问题了，下一步。

2、连接 & 上传

用USB Type-C线将ESP32C3-CORE开发板连接到电脑上。在Arduino IDE“工具>>端口”这一栏就有对应的COM口显示了，选择对应的COM口即可。
这个COM口会因为你插入的USB口不同而改变。你不告诉它，Arduino IDE是不知道你要用哪个口的。在我这里是COM10，反正你看到有哪个，那就选哪个好了。

需要特别主要的是，合宙LuatOS在ESP32C3-CORE开发板的介绍网站页尾给出了使用注意事项，其中第3条非常之重要。

使用注意事项（第3条）：
IO12（GPIO12）、IO13（GPIO13）在QIO模式下为SPI信号SPIHD和SPIWP复用，为了增加可用GPIO数量，开发板选择采用2线SPI的DIO模式，IO12、IO13并未连接flash，使用自己编译的软件时需要注意配置flash为DIO模式。

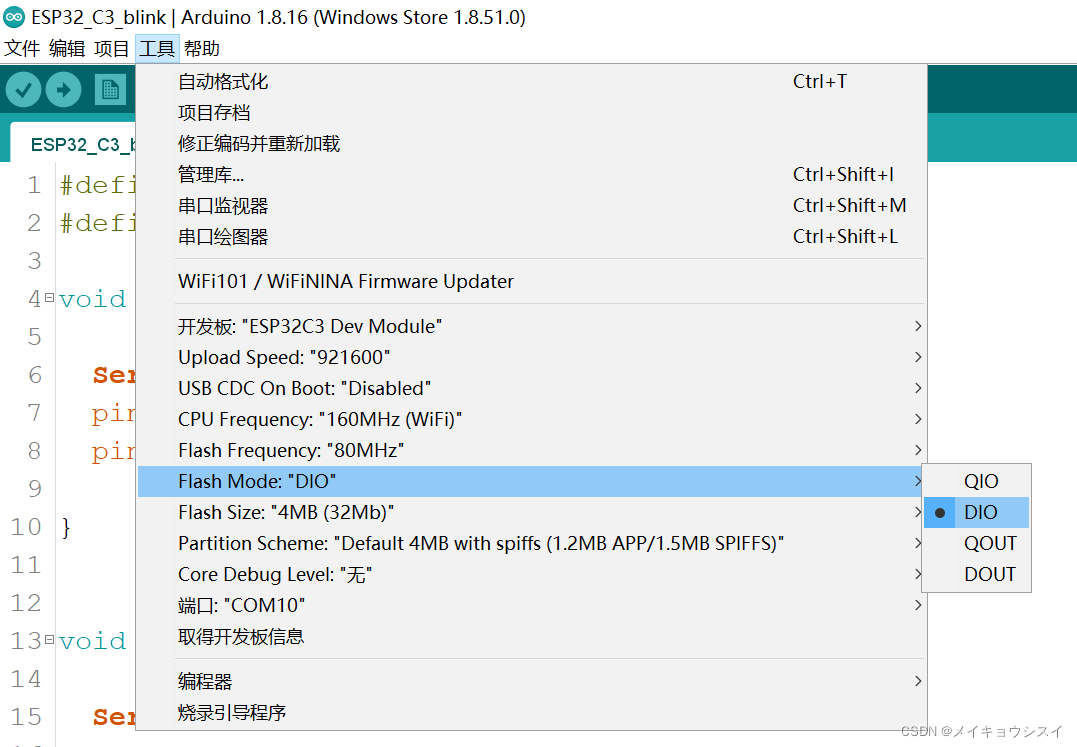

这意味着，在Arduino IDE进行程序的烧录时，必须要将Flash Mode配置为 "DIO"模式。

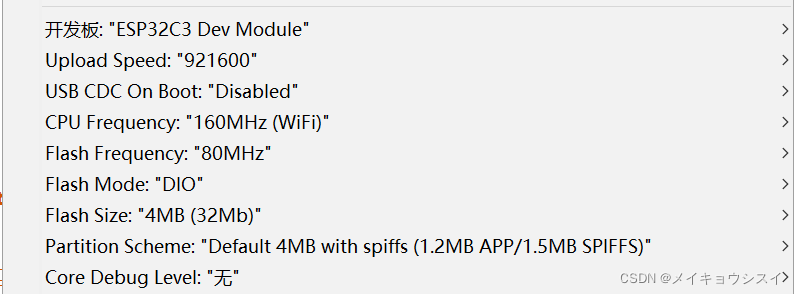

每次下载前，都要确认如下配置是否正确。笔者在上面给出的代码中的注释内容就是一个使用笔记，以防止长时间不用该开发板，忘记了开发板的配置。

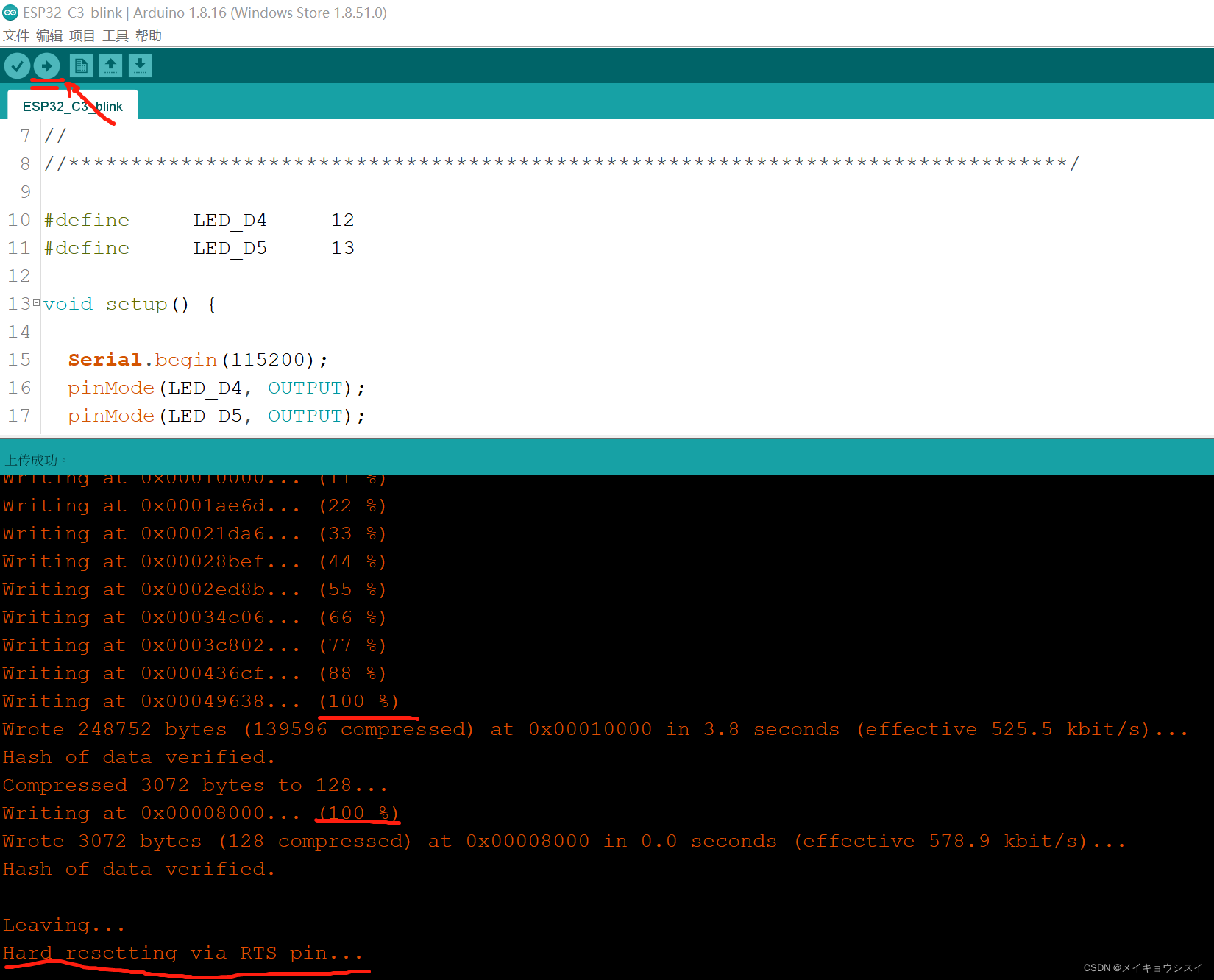

准备完毕，点击左上角的“→”图标进行烧录。烧录过程中会在左下角看到烧录进度的百分比，达到100%之后会有如下提示：

Leaving...
Hard resetting via RTS pin...

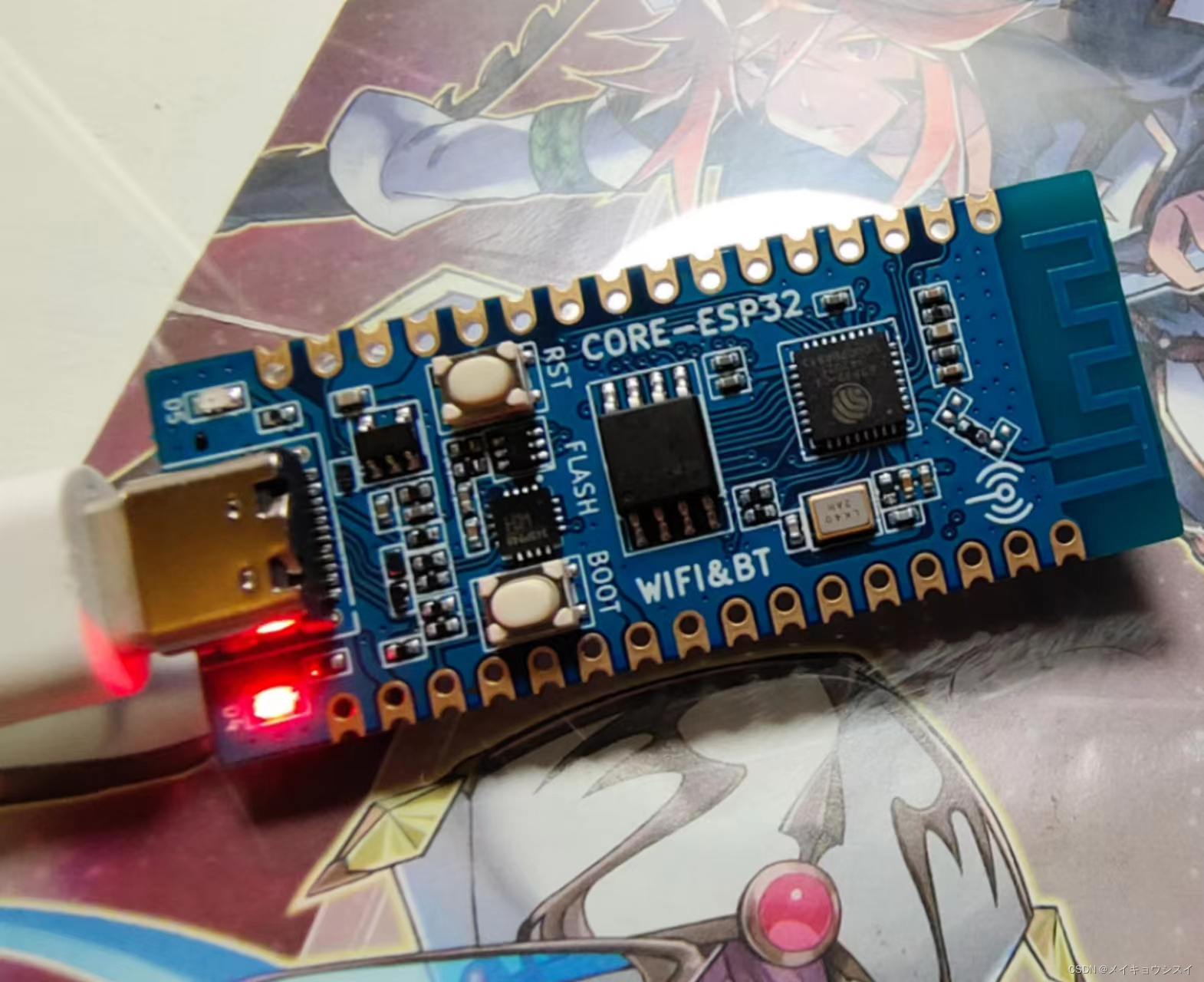

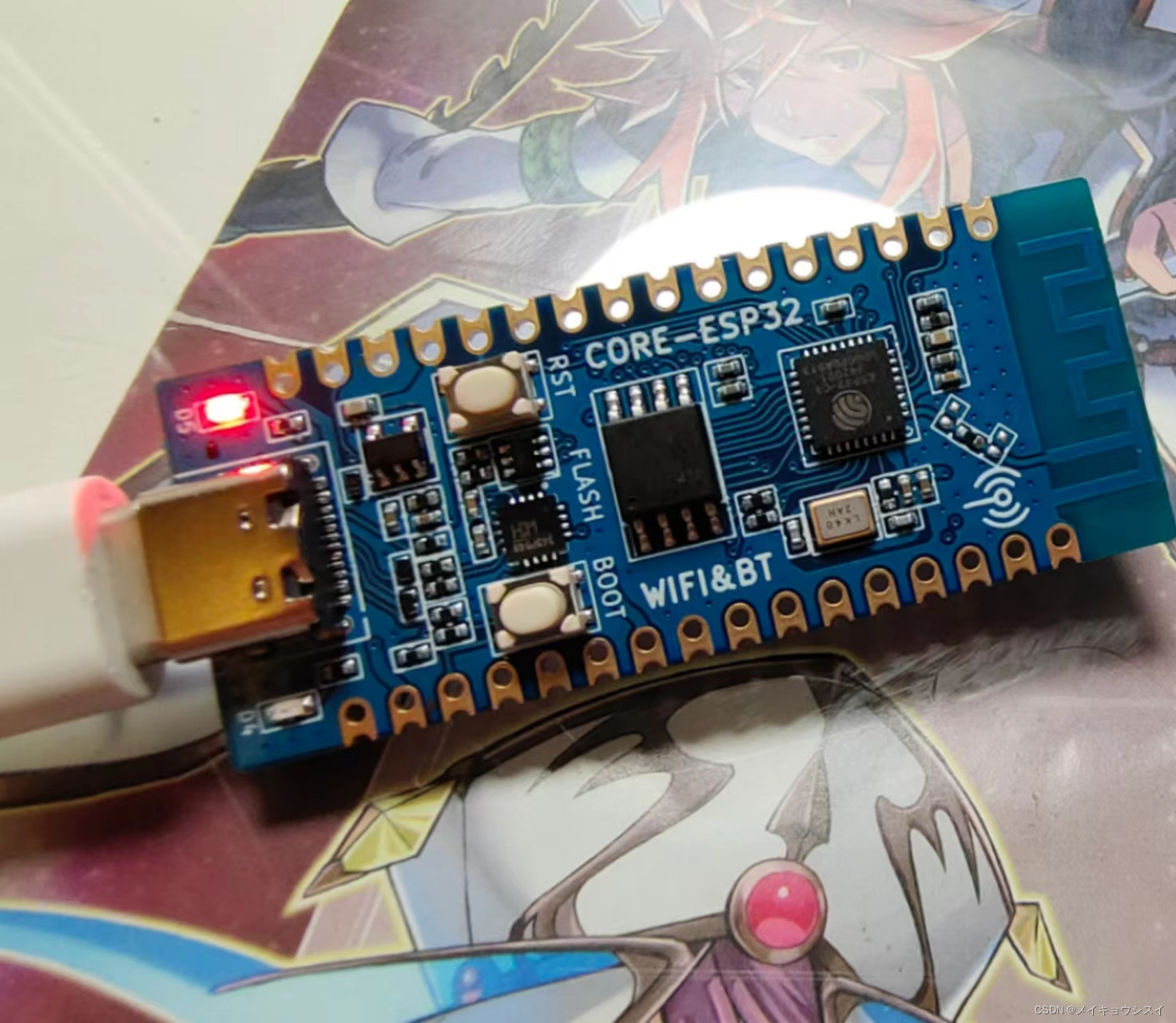

于是烧录完成，就可以看到板子上的两个指示灯D4和D5在间隔0.5秒地交替亮灭。
这里需要提一嘴，虽然板子上标注的LED名称是D4和D5，但在合宙LuatOS给出的资料中，D4对应的是IO12，D5对应的是IO13。笔者最开始在写测试程序的时候就是没有注意到这一点，结果调试了很久。

LED编号	对应GPIO	管脚功能	描述
D4	IO12	GPIO12配置	高电平有效
D5	IO13	GPIO13配置	高电平有效

在Arduino IDE内按下“CTRL+SHIFT+M”快捷键，打开串口监视器，可以在115200波特率下看到ESP32C3-CORE开发板传来的“Hello world!”讯息。

至此，你就已经完成了ESP32C3-CORE开发板的“点灯仪式”，正式开启了你学习和使用ESP32C3-CORE开发板的大门！祝你学习愉快！
