【EMMC】MSM8953里时钟是如何分频的

article/2025/9/22 13:18:48

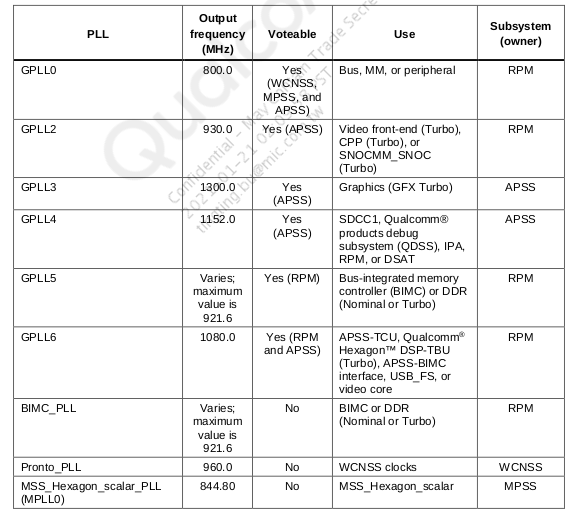

时钟源

MSM8953振荡频率为19.2 MHz的单晶振荡器（XO）。XO作为所有pll的源，也可以作为其他时钟的源。MSM8953没有单独的休眠晶体，使用586的除数从XO生成睡眠时钟32.768khz作为时钟信号源。
在这里插入图片描述

分析代码

在host中probe函数里有在初始化阶段获取clk信息

	/* Setup SDC MMC clock */msm_host->clk = devm_clk_get(&pdev->dev, "core_clk");if (IS_ERR(msm_host->clk)) {ret = PTR_ERR(msm_host->clk);goto bus_aggr_clk_disable;}

跳转到设备树获取设备树中时钟信息，以下分别是mmc和sd的。下面只示例mmc，sd同理。

	clocks = <&clock_gcc clk_gcc_sdcc1_ahb_clk>,<&clock_gcc clk_gcc_sdcc1_apps_clk>,<&clock_gcc clk_gcc_sdcc1_ice_core_clk>;clock-names = "iface_clk", "core_clk", "ice_core_clk";
------------------------------------------------------------------------clocks = <&clock_gcc clk_gcc_sdcc2_ahb_clk>,<&clock_gcc clk_gcc_sdcc2_apps_clk>;clock-names = "iface_clk", "core_clk";

查看clock-gcc-msm8953文件的probe函数，解析设备树资源

res = platform_get_resource_byname(pdev, IORESOURCE_MEM, "cc_base");if (!res) {dev_err(&pdev->dev, "Register base not defined\n");return -ENOMEM;}

获取寄存器基地址以及偏移量

clock_gcc_gfx: qcom,gcc-gfx@1800000 {compatible = "qcom,gcc-gfx-8953";reg = <0x1800000 0x80000>;reg-names = "cc_base";vdd_gfx-supply = <&gfx_vreg_corner>;clocks = <&clock_gcc clk_xo_clk_src>;clock-names = "xo";qcom,gcc_oxili_gfx3d_clk-opp-handle = <&msm_gpu>;qcom,gfxfreq-corner =<         0   0 >,< 133330000   1 >,  /* Min SVS   */< 216000000   2 >,  /* Low SVS   */< 320000000   3 >,  /* SVS       */< 400000000   4 >,  /* SVS Plus  */< 510000000   5 >,  /* NOM       */< 560000000   6 >,  /* Nom Plus  */< 650000000   7 >;  /* Turbo     */#clock-cells = <1>;};

寄存器基地址映射

virt_bases[GCC_BASE] = devm_ioremap(&pdev->dev, res->start,resource_size(res));

获取时钟源table

static struct clk_freq_tbl ftbl_sdcc1_apps_clk_src[] = {F(    144000,              xo,   16,    3,    25),F(    400000,              xo,   12,    1,     4),F(  20000000, gpll0_main_div2,    5,    1,     4),F(  25000000, gpll0_main_div2,   16,    0,     0),F(  50000000,           gpll0,   16,    0,     0),F( 100000000,           gpll0,    8,    0,     0),F( 177770000,           gpll0,  4.5,    0,     0),F( 192000000,           gpll4,    6,    0,     0),F( 384000000,           gpll4,    3,    0,     0),F_END
};static struct rcg_clk sdcc1_apps_clk_src = {.cmd_rcgr_reg = SDCC1_APPS_CMD_RCGR,.set_rate = set_rate_mnd,.freq_tbl = ftbl_sdcc1_apps_clk_src,.current_freq = &rcg_dummy_freq,.base = &virt_bases[GCC_BASE],.c = {.dbg_name = "sdcc1_apps_clk_src",.ops = &clk_ops_rcg_mnd,VDD_DIG_FMAX_MAP3(LOW_SVS, 25000000, SVS, 100000000, NOM,400000000),CLK_INIT(sdcc1_apps_clk_src.c),},
};

这里的table值是有对应的计算公式，可以根据相应spec分析。

F(f, s, d, m, n)
f = Frequency
s = PLL
d = SRC_DIV
m = Multiplier
n = Divisor

举个例子：

F(100000000, gpll0, 8, 0, 0),
f = 800 MHz *1/8 = 100000000 Hz
m、n和d的规则如下：
0>=m<=2
0>=n<=255
0>=d<=15, 其中d的值可以有0.5，例如0.5、1.0、1.5、2.0等。
注：
若m和n不存在，它们等于0。
因此，要添加100MHz作为频率，必须将其作为上表中的函数添加，然后可以将100MHz添加到设备树中，以便驱动程序可以选择此频率。

接着分析，这些值是如何写到寄存器中的。上面的src中有个set_rate_mnd函数。

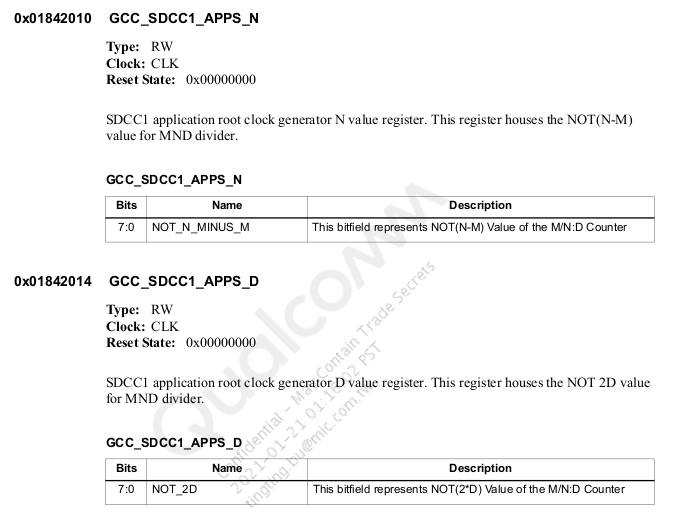

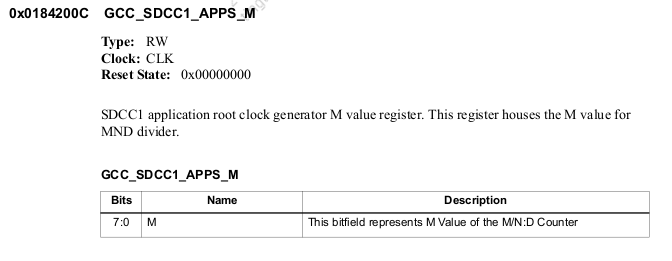

这里要提一下spec中的寄存器。分别代表上面公式的mnd寄存器。
在这里插入图片描述 SDCC1_APPS_CMD_RCGR寄存器

将mnd的值写到上述的寄存器中

void set_rate_mnd(struct rcg_clk *rcg, struct clk_freq_tbl *nf)
{unsigned long flags;spin_lock_irqsave(&local_clock_reg_lock, flags);__set_rate_mnd(rcg, nf);spin_unlock_irqrestore(&local_clock_reg_lock, flags);
}
static void __set_rate_mnd(struct rcg_clk *rcg, struct clk_freq_tbl *nf)
{u32 cfg_regval;cfg_regval = readl_relaxed(CFG_RCGR_REG(rcg));writel_relaxed(nf->m_val, M_REG(rcg));writel_relaxed(nf->n_val, N_REG(rcg));writel_relaxed(nf->d_val, D_REG(rcg));cfg_regval = readl_relaxed(CFG_RCGR_REG(rcg));cfg_regval &= ~(CFG_RCGR_DIV_MASK | CFG_RCGR_SRC_SEL_MASK);cfg_regval |= nf->div_src_val;/* Activate or disable the M/N:D divider as necessary */cfg_regval &= ~MND_MODE_MASK;if (nf->n_val != 0)cfg_regval |= MND_DUAL_EDGE_MODE_BVAL;writel_relaxed(cfg_regval, CFG_RCGR_REG(rcg));rcg_update_config(rcg);
}
